1. Описание

 AT810A-это Использование высокопроизводительных процессоров и яркий цветной ЖК-экран smart LCR Meter. Так как технология SMD делает портативность AT810A. Мы полагаемся на высококвалифицированную техническую, так что инструмент еще более выдающийся производительности.
AT810A предлагает широкий частотный диапазон (10 Гц ~ 20 кГц 0,0001 Гц шаг), уровень сигнала (0,01 В ~ 2,00 в, 0,01 в шаг), Автоматический диапазон с 9 диапазонами, 30Ω или 100Ω постоянное выходное сопротивление и простая в использовании операционная система.
Встроенный интерфейс RS232C и обработчик помогают построить автоматическую систему тестирования компонентов, общаться с компьютером и анализировать результаты тестирования.

AT810A точный LCR метр

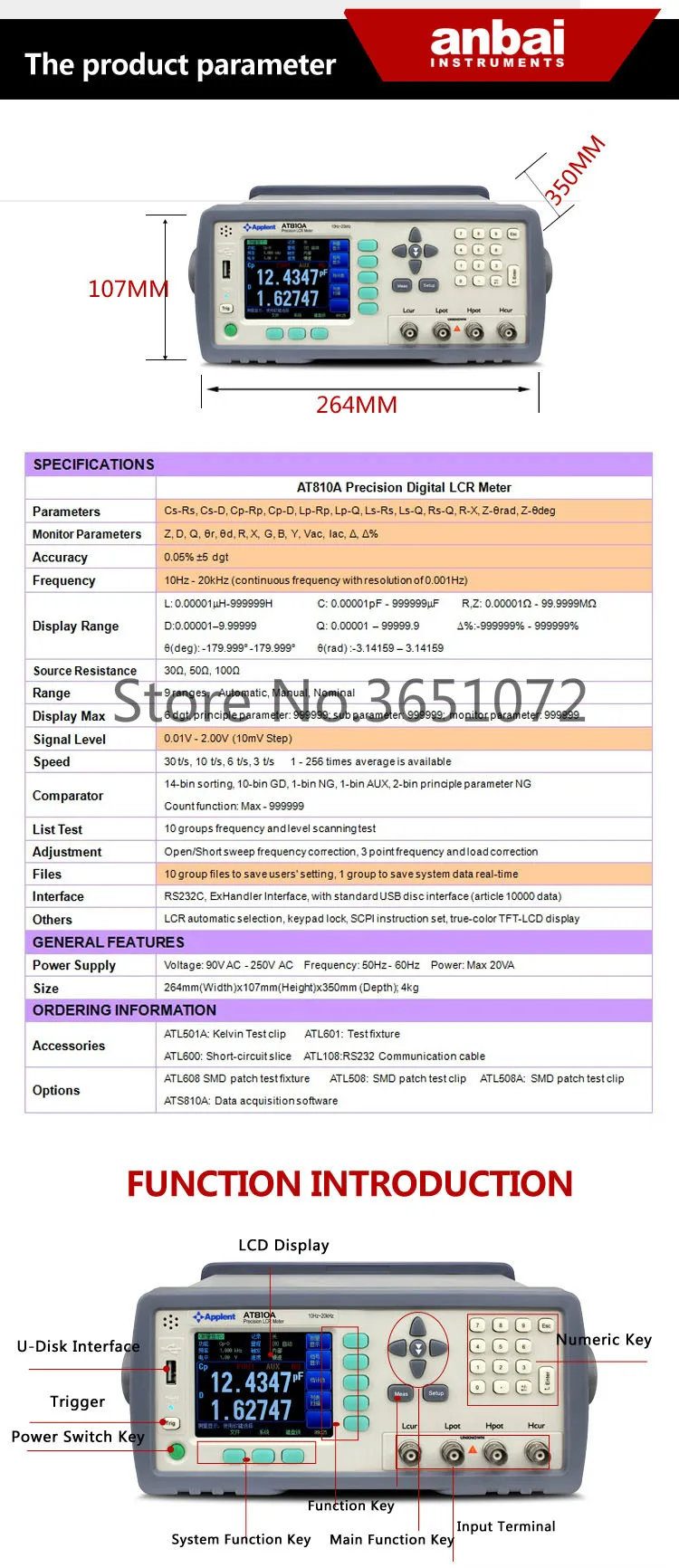

 Технические характеристики

Параметры

Cs-Rs, Cs-D, Cp-Rp, Cp-D,Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q,

R-X, Z-& theta;rad, Z-& theta;deg

Параметры монитора

Z, D, Q, & theta;r, & theta;d, R, X, G, B, Y, Vac, Iac, & Delta;, & Delta;%

Точность

0.05% ± 5 dgt

Частота

10 Гц-20 кГц (непрерывная частота с разрешением 0,001 Гц)

Диапазон отображения

L: 0,00001 mH-999999 ч C: 0.00001pF - 999999mF

R,Z: 0,00001-99.9999MWW D: 0,00001-9,99999

В: 0,00001-99999,9

& Theta;(deg): -179,999 °-179,999 ° & theta;(rad): -3,14159-3,14159

D %: -999999% - 999999%

Сопротивление источника

30 Ом, 50 ом, 100 Ом

Диапазон

9 диапазонов, автоматические, ручные, номинальные

Максимальное чтение

6 dgt, основной параметр: 999999; Подпараметр: 999999;

Параметры монитора: 999999

Уровень сигнала

0,01-2,00 в (шаг 10 мВ)

Скорость

30 раз/секунду, 10 раз/секунду,

6 раз/секунду, 3 раза/секунду

В среднем 1 - 256 раз

Компаратор

14-бен сортировки, Доставка в течение 10-Бен, GD, 1-бен NG, 1-бен AUX,

2-bin принцип параметр NG

Функция подсчета: Макс-999999

Сканирование списка

10 групп частота и Уровень сканирования тест

Регулировка

Сброс частоты открытия/короткой развертки,

3 точечная частота и нагрузки коррекции

Файлы

10 групповых файлов для сохранения настроек пользователей,

1 группа для сохранения данных системы в режиме реального времени

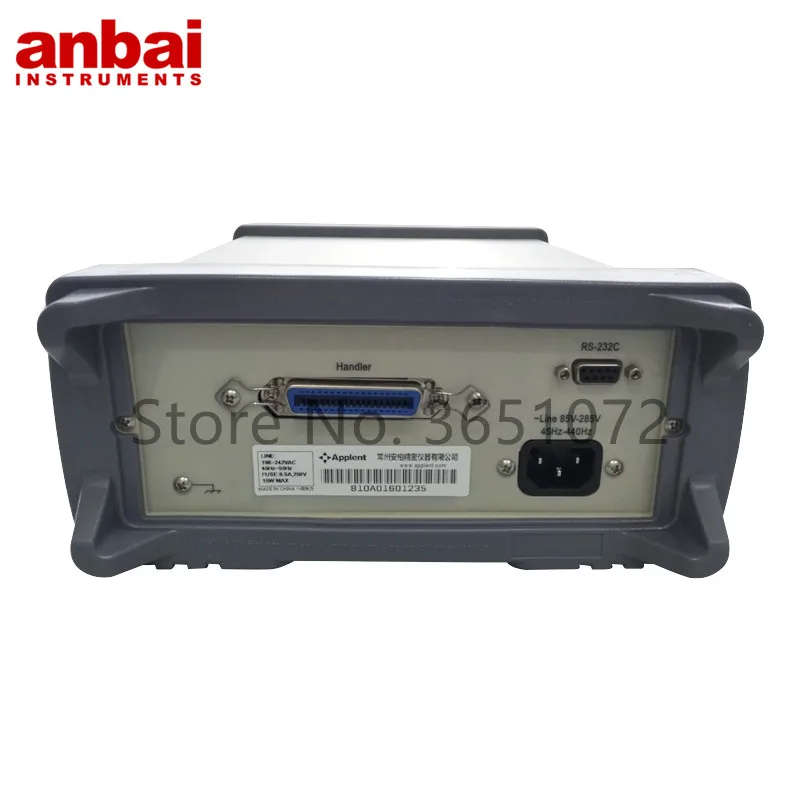

Интерфейс

RS232C, интерфейс ExHandler,

Со стандартным интерфейсом USB disc (данные по артикулу 10000)

Другие

LCR автоматический выбор, блокировка клавиатуры, набор инструкций SCPI,

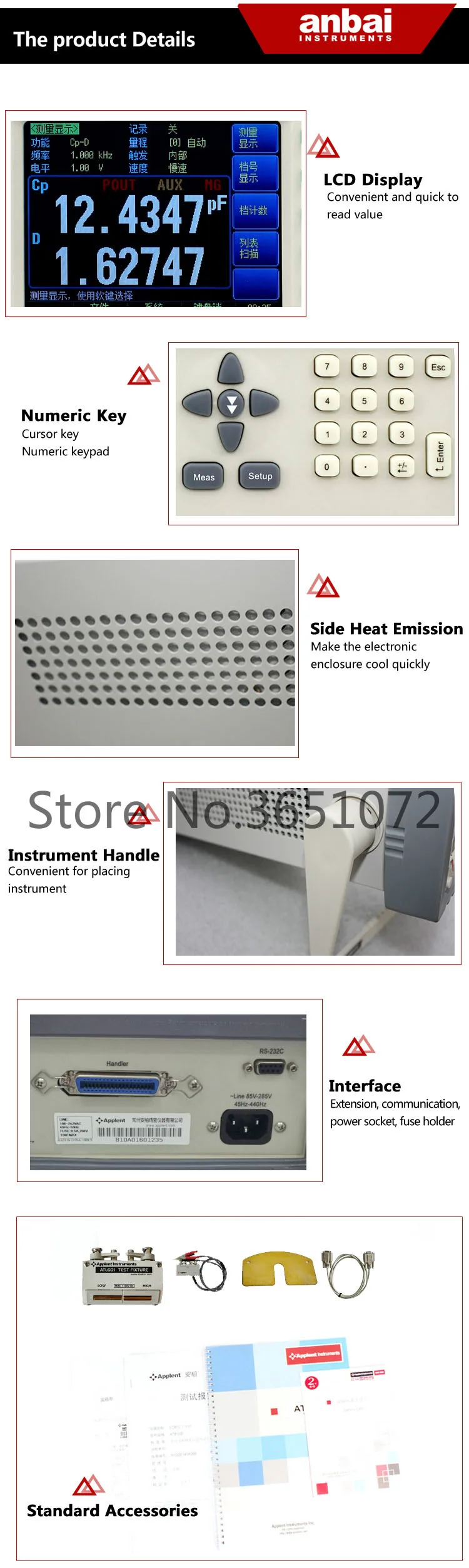

Дисплей истинного цвета TFT-LCD

Общие особенности

Источник питания

Напряжение: 90 в AC-250V частота переменного тока: 50 Гц-60 Гц Мощность: максимум 20 ВА

Размер и вес

264 мм (ширина) x107мм (высота) x350мм (глубина); 4 кг

Информация о заказе

Аксессуары

ATL501E: Тестовый Кабель

ATL601: Испытательный прибор

ATL600: устройство короткого замыкания

ATL108: 232 кабель связи

Шнур питания переменного тока

Дополнительные аксессуары

ATL608 SMD патч-зажим

ATL508: SMD патч тестовый зажим

ATS810A: программное обеспечение для сбора данных

ATL508A: SMD патч тестовый зажим
