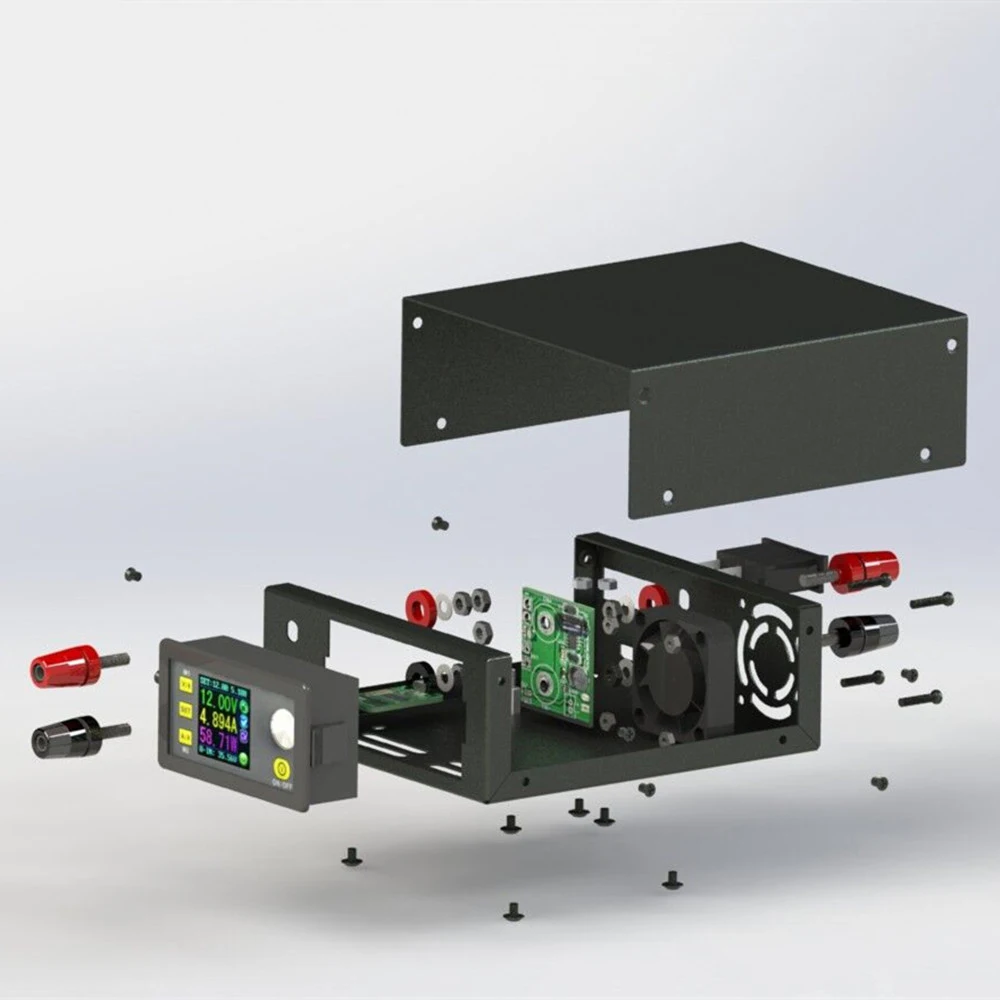

DP и DPS блок питания communiaction корпус постоянного напряжения цифрового управления

DP и DPS блок питания communiaction корпус постоянного напряжения цифрового управления

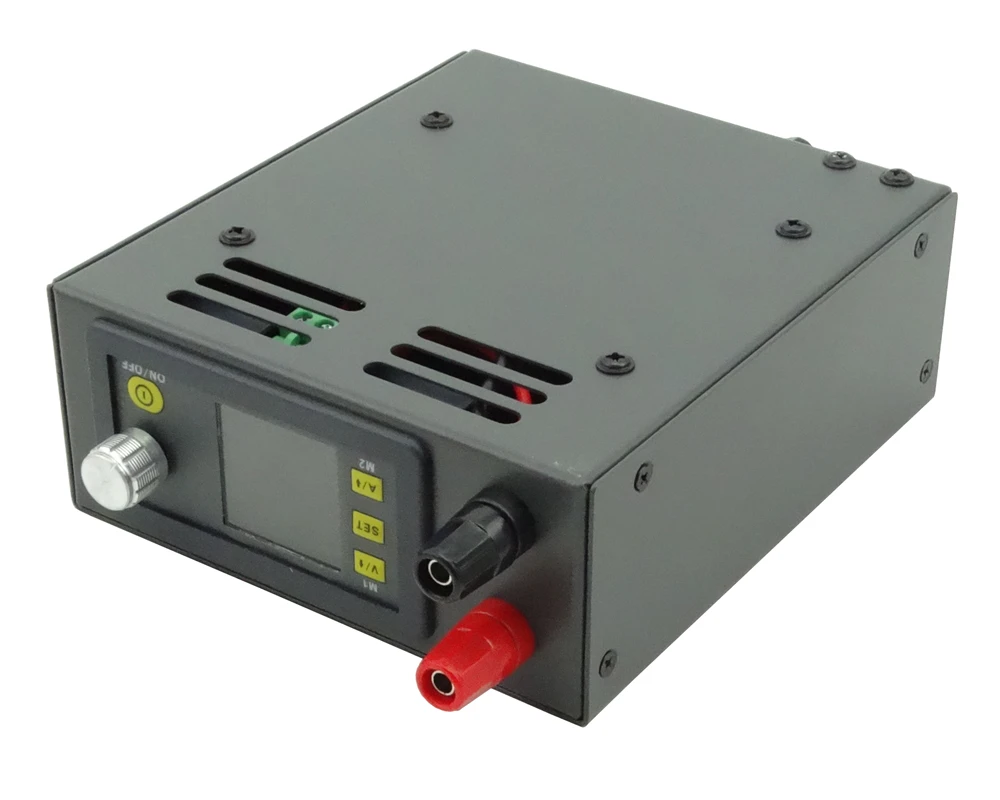

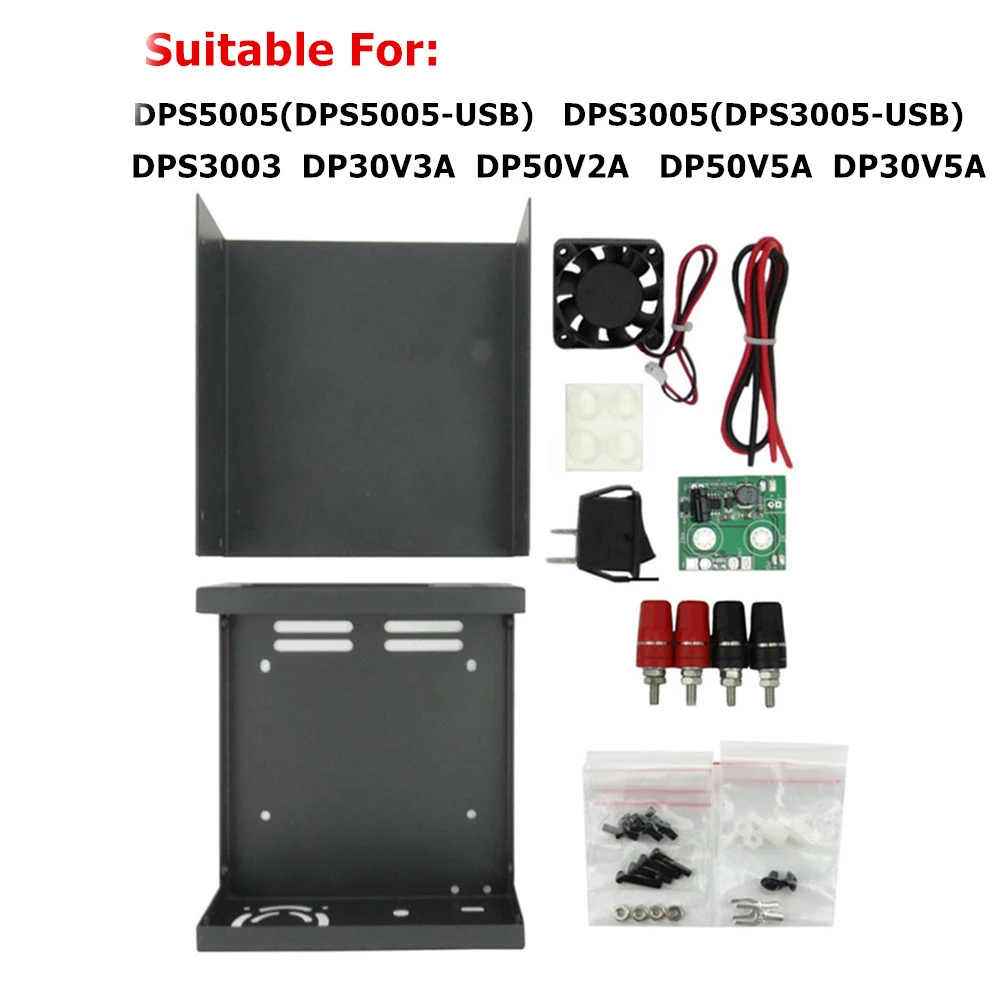

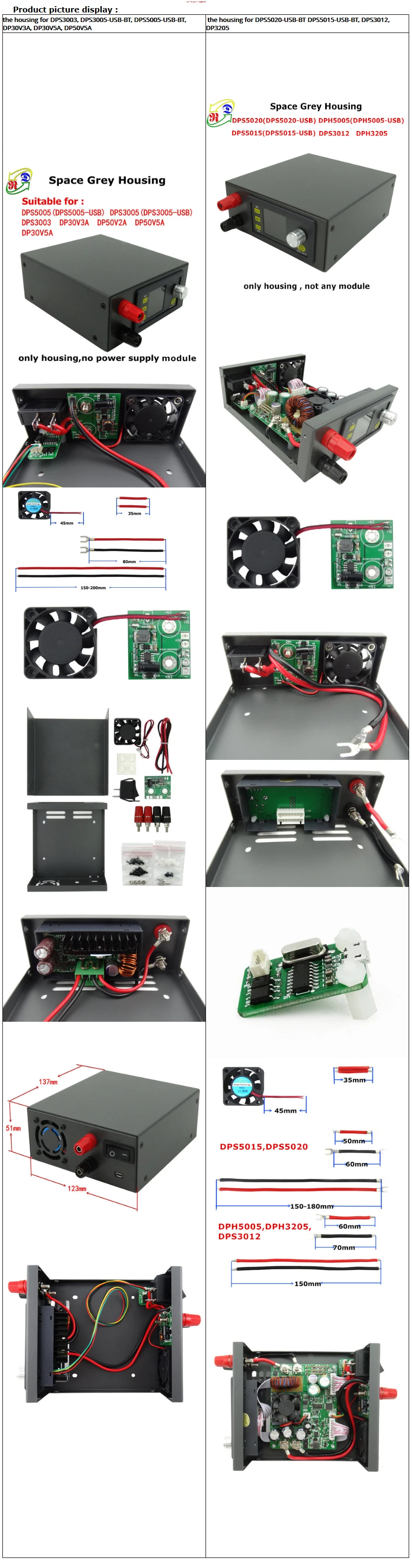

Этот корпус подходит для следующего режима цифрового блока питания:

1,1 перед установкой внимательно прочитайте инструкции. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

1,2 в этом корпусе используется холоднокатаный стальной лист, поэтому, пожалуйста, избегайте царапин острыми предметами, прямых солнечных лучей и влажной среды.

1,3 во время установки, Пожалуйста, избегайте короткого замыкания и правильно подключите положительный и отрицательный электрод

1,4 не допускается подключение цепи после включения питания.

1,5 Пожалуйста, избегайте вибрации и падения.

Товар

Спецификация

Кол-во.

Примечание

Верхняя крышка

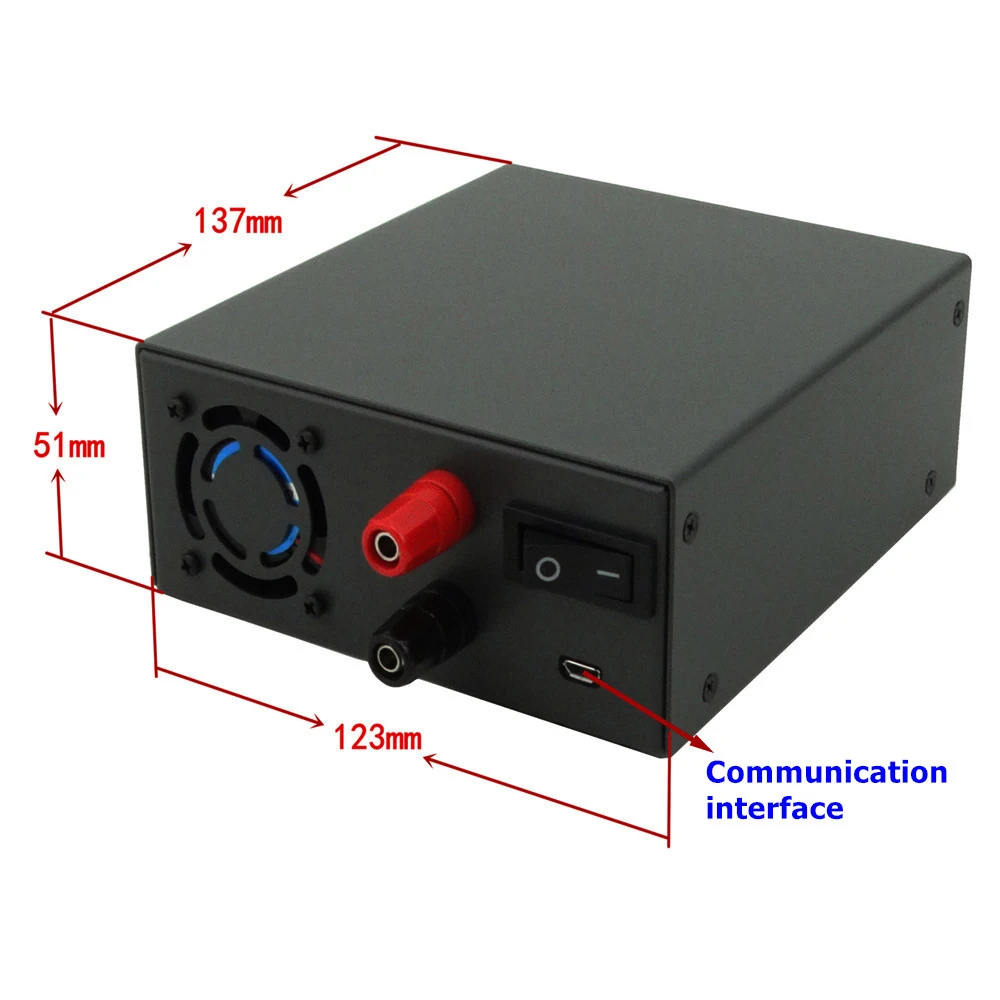

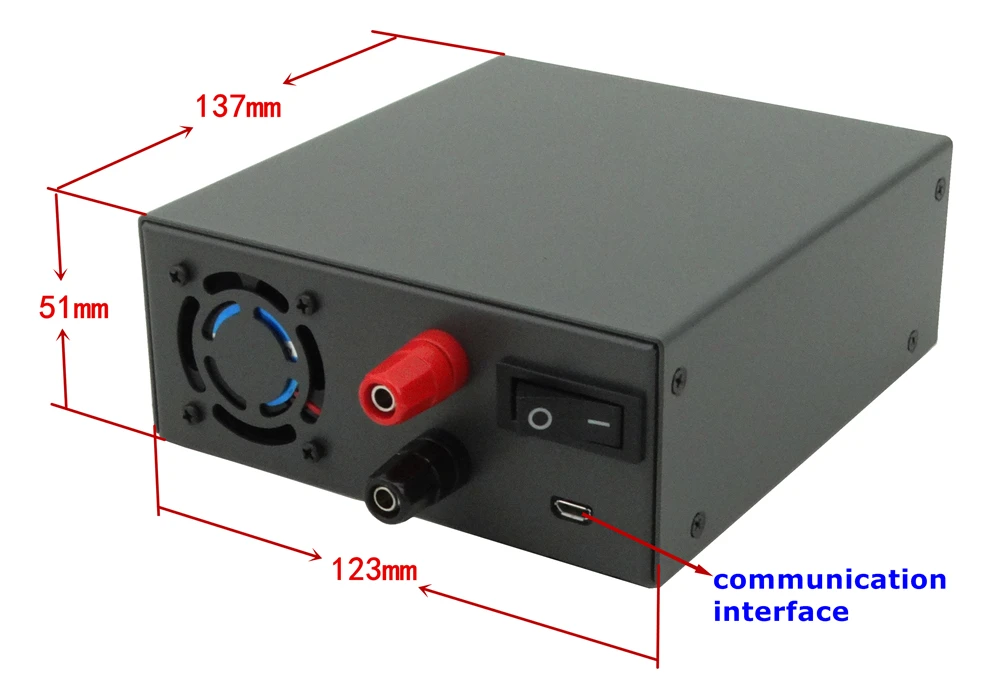

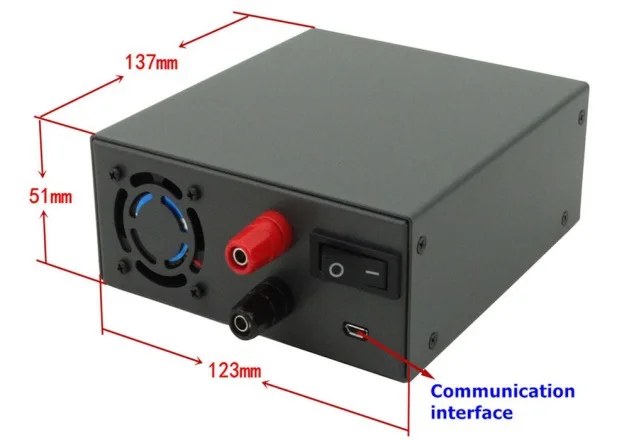

137*123*51 мм (Д * Ш * В)

1.

Холоднокатаные стальные листы

Нижняя крышка

1.

Вентилятор

4010

1.

5 в источник питания

Плата питания вентилятора

36*40 (Д * Ш)

1.

Связывающий столб

M4 * 36

4.

Красный 2 шт.

Черный 2 шт.

Соединительный терминал холодного пресса

UT1-4

2.

Лопата терминал

Клавишный переключатель

KCD1-101

1.

Соединительная линия

RV1 квадратный одножильный гибкий шнур

2.

Красный 30 см

Черный 30 см

Винт для корпуса

Плоская головка M3 * 6

8

Фиксированный Винт Вентилятора

Головка Fillister M3 * 13

4.

Винт 4 шт.

Гайка 4 шт

Нейлоновая колонна

M3 одноголовая Шестигранная нейлоновая колонна L = 8 мм

2.

PA66

Нейлоновая гайка

M3 шестигранный нейлоновый гайка H = 2,4 мм

2.

PA66

Фиксированный винт для коммуникационной платы

Головка Fillister M3 * 5

Прозрачный липкий коврик

Φ12*4

4.

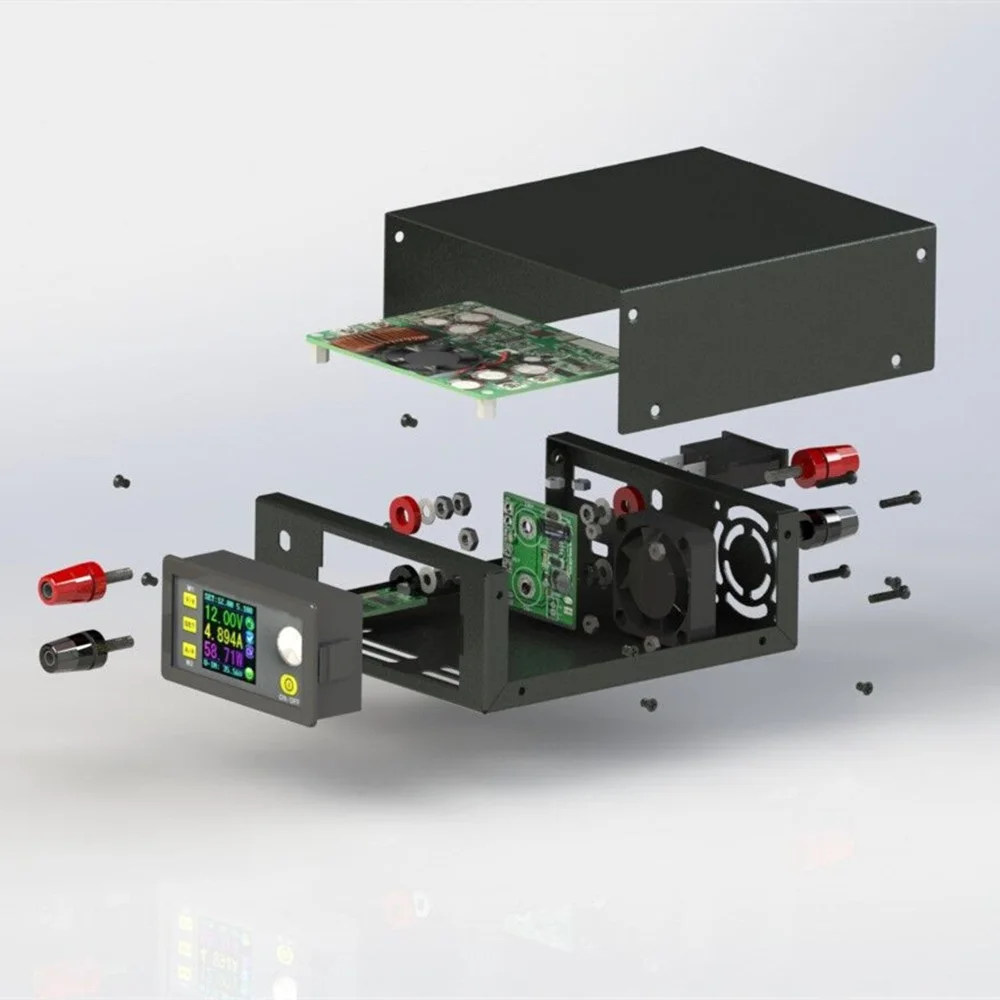

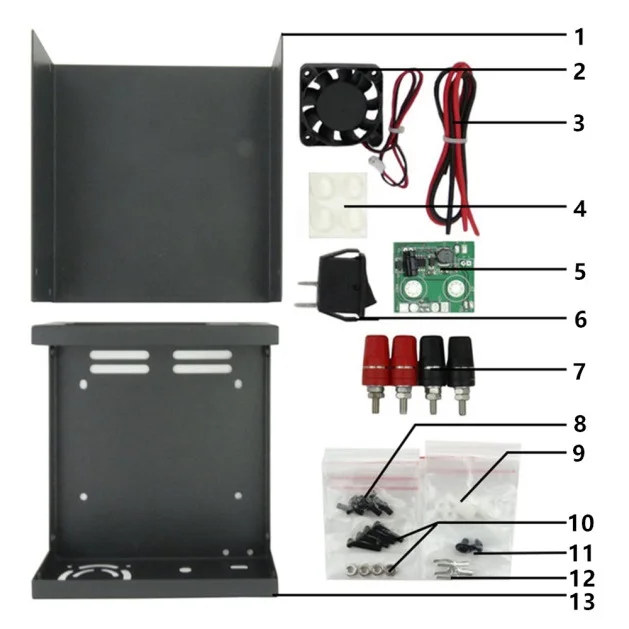

1-Нижняя крышка

2-вентилятор

3-соединительная линия

4-прозрачный липкий коврик

Плата питания 5 вентиляторов

6-клавишный переключатель

7-связывающий столб

8-винтовой корпус

9-нейлоновая колонка, нейлоновые гайки

Фиксированные винты с 10 вентиляторами

11-фиксированные винты для платы связи

12-терминал холодного прессования

13-верхняя крышка

3,1 подготовка к установке

3.1.1 1 шт. цифровой блок питания

3.1.2 инструменты (паяльник, припой, отвертка Philips, плоскогубцы для зачистки проводов)

3.1.3 надлежащая среда установки

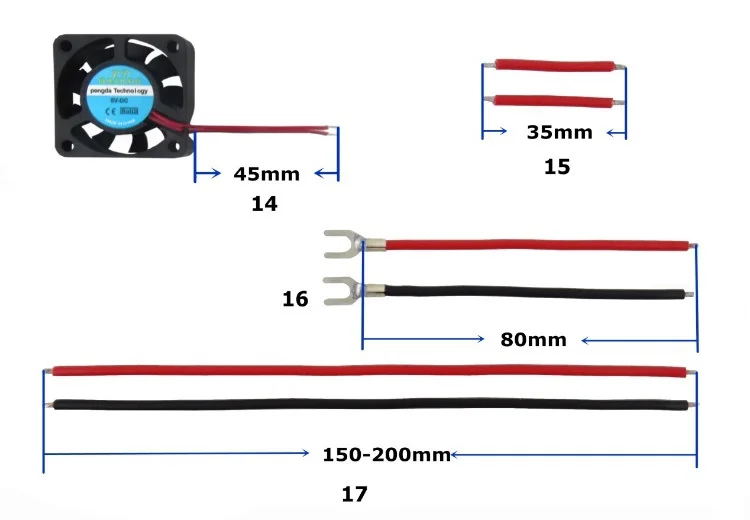

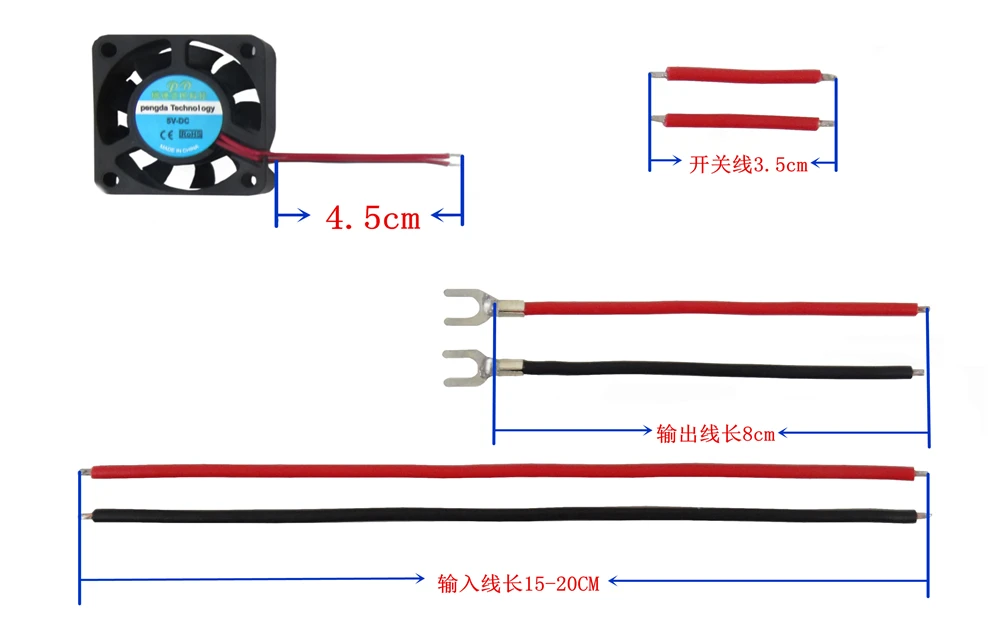

3.2.1 используйте плоскогубцы для зачистки проводов, чтобы отрезать соответствующую длину линии, длина следующим образом:

14-линия вентилятора 45 мм

15-переключатель соединительной линии 28 мм

16-выходная соединительная линия (соединительная клемма холодного пресса приварена с одной стороны линии) 80 мм

17-входная соединительная линия 150-200 мм

3.2.2 установка входного переплета и выключателя: установка переплета и включение слота на задней панели. Установите веревочный столб согласно правилу, что красный является положительным выше,

Черный цвет ниже отрицательный; и плотно прикрутите его.

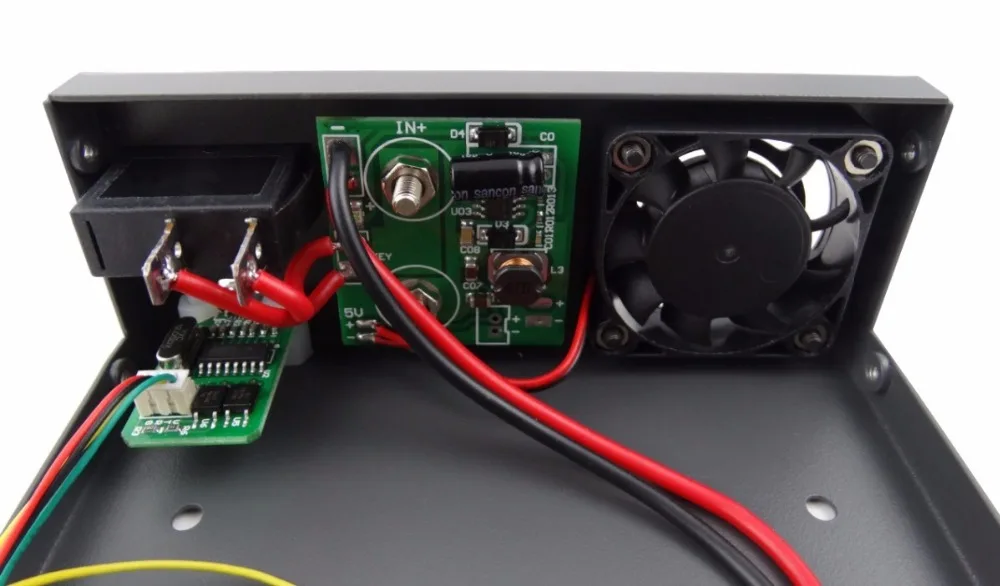

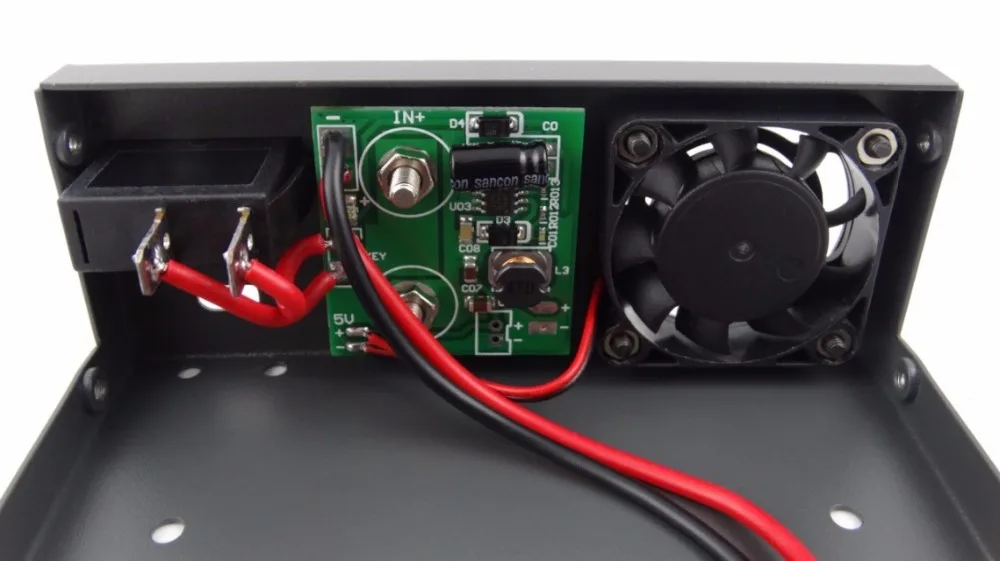

3,2. 3 установка платы питания вентилятора:

3.2.3.1 линия сварки вентилятора на 5 в место на плате питания вентилятора (Примечание: не может сварить положительный и отрицательный).

3.2.3.2 линия электропитания для сварки на плате электропитания вентилятора в левом верхнем углу двух подушек, обратите внимание на положительные и отрицательные

Сварка неправильно.

3.2.3.3 Установите панель питания вентилятора на переплете (красный положительный выше, черный отрицательный ниже), затем используйте винт для их фиксации.

3.2.3.4 Используйте подготовленную проволоку для сварки выключателя питания на ключевом месте на плате питания вентилятора,

3.2.4 Установите вентилятор: Используйте подходящий винт для фиксации. Этикетка с одной стороны устанавливается наружу.

3.2.5 Установите выходной связывающий пост и используйте выходную линию с соединительной клеммой холодного пресса для подключения входа (красный положительный выше, черный-отрицательный ниже),

И плотно прикрутите его

3.2.6 Подключение модуля с помощью подключаемого терминала, вход и выход четырех нитей в правильное отверстие в клемме, и затяните винт (этот процесс

Необходимо обратить внимание на четыре линии, чтобы не ошибиться)

3.2.7 этот шаг содержит установку источника питания и установку платы USB.

3.2.7.1 Сначала установите usb-коммуникационную плату (если вы не купили версию связи, пожалуйста, игнорируйте этот шаг). Используйте нейлоновую колонку и нейлоновую гайку для поддержки USB

Вверх. Затем используйте винт, чтобы зафиксировать его на заданном месте нижнего корпуса

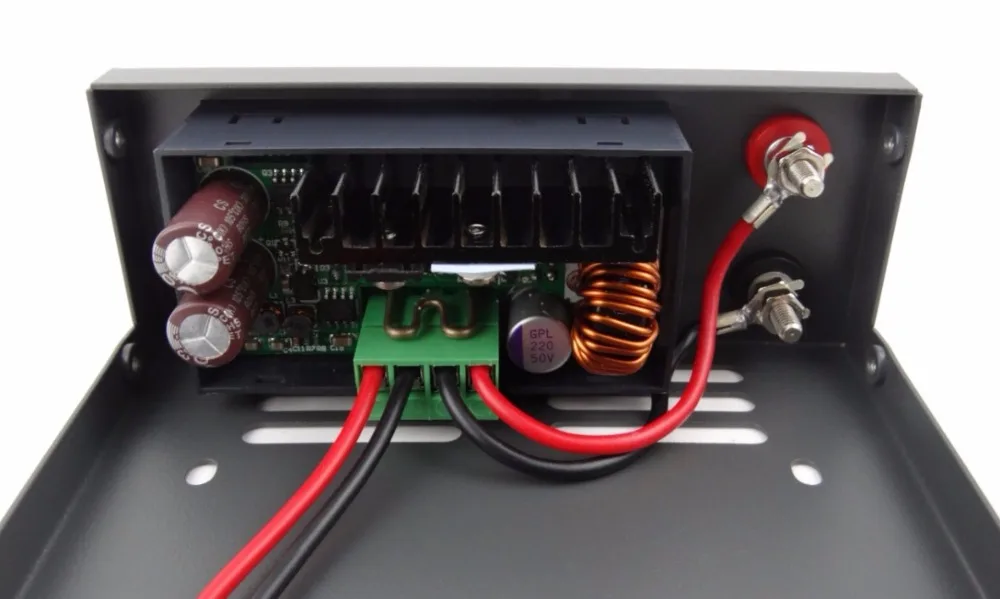

3.2.7.2 Установите блок питания. Пожалуйста, положите его на слот на передней панели и Подключите Соединительный терминал (когда поместите его в слот, сила будет правильной, чтобы избежать

Деформация).

3.2.7.3 Входное и Выходное соединение принимает подключенные клеммы, вставляет четыре провода ввода и вывода в соответствующие отверстия в клемме

Мужской, затем поместите Клеммник в Клеммную колодку, соответствующую IN + IN-and OUT + и OUT-.

3.2.7.4 Используйте кабель связи для подключения платы USB с модулем

3.2.8 после подключения, пожалуйста, включите питание, чтобы проверить его работу или нет (Перед включением, проверьте подключение снова)

3.2.9 Установите корпус. Верхняя крышка будет установлена на верхней крышке. И затем используйте винт, чтобы зафиксировать их

3.2.10 есть 4 прозрачных липких коврика, вы можете вставить их симметрично на 4 углах на дне.

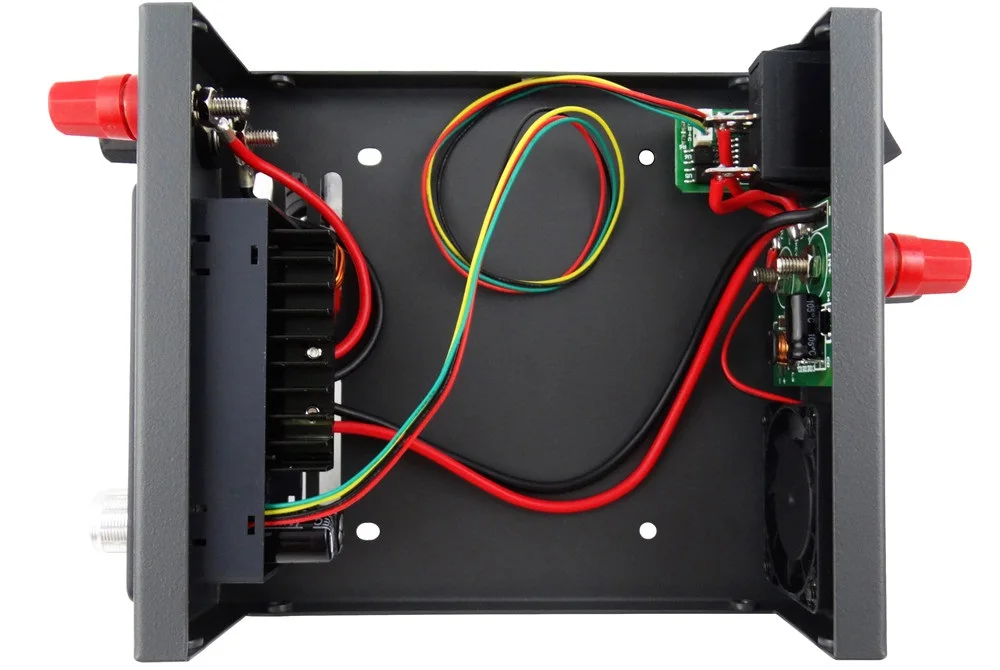

3,3 Схема внутреннего подключения:

3,4 расширенное расширение приложения: Вы можете поставить 10 шт. 18650 батарей в серии в середине на корпусе, чтобы быть входным источником питания. Это будет портативный мобильный телефон

Высокомощный стабилизированный источник питания постоянного тока
