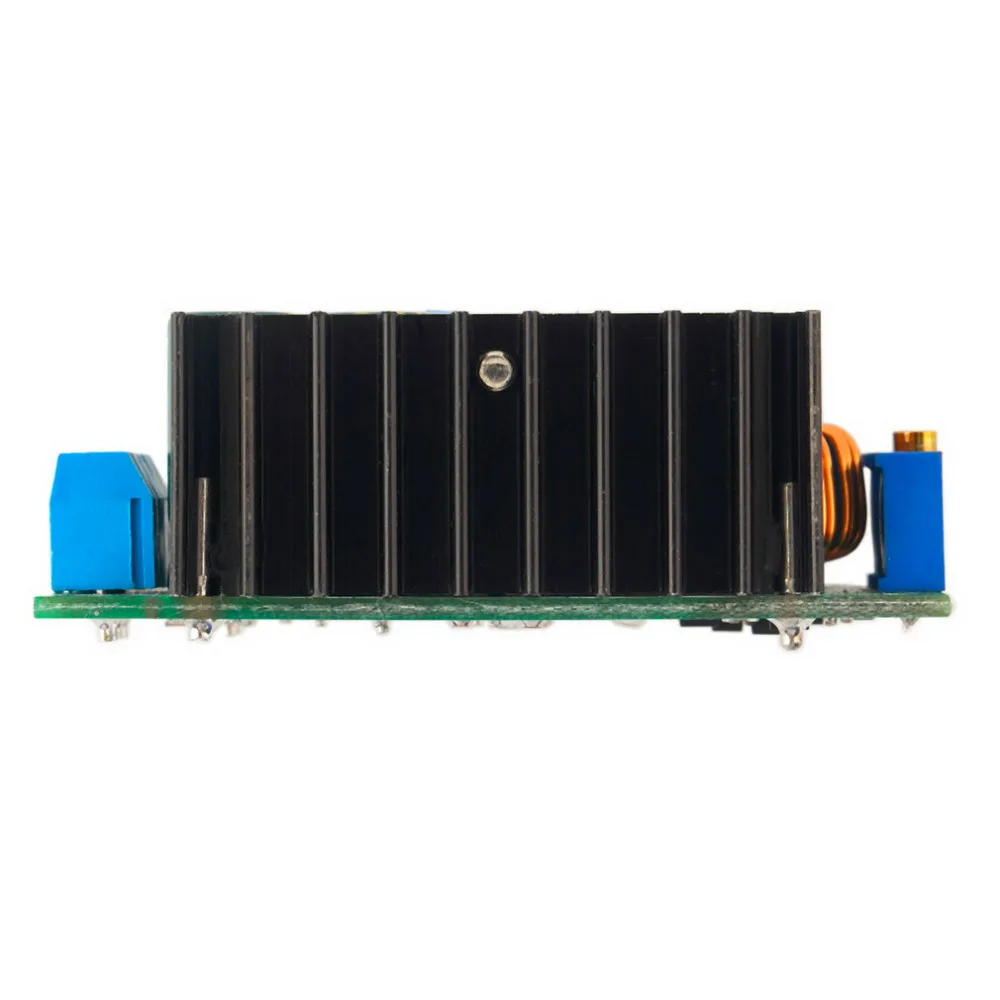

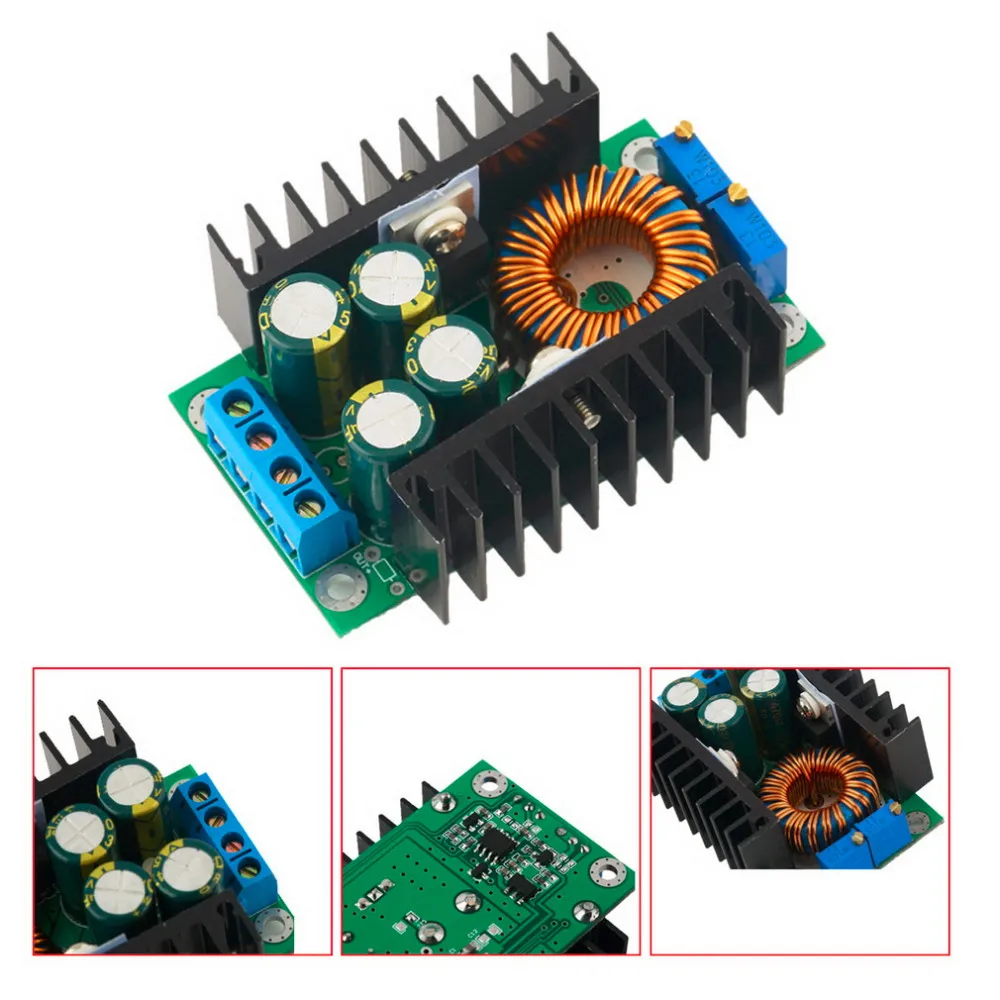

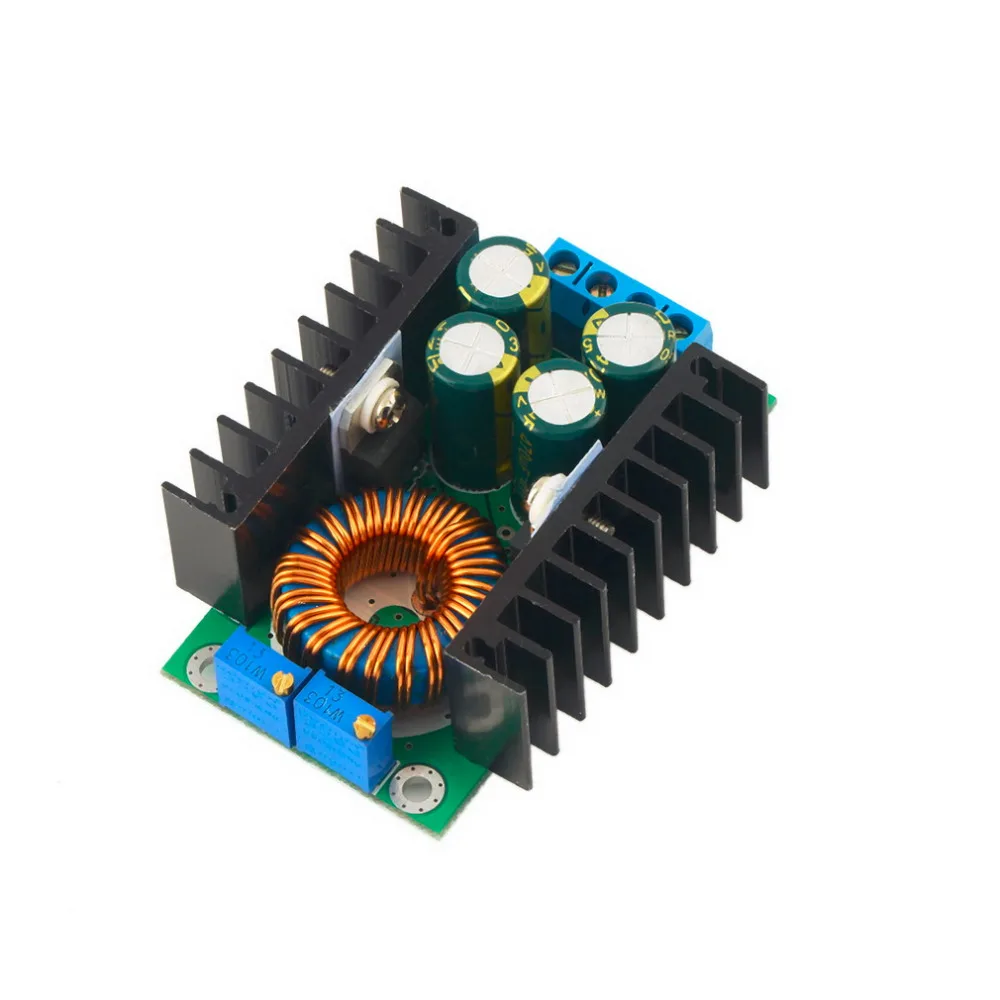

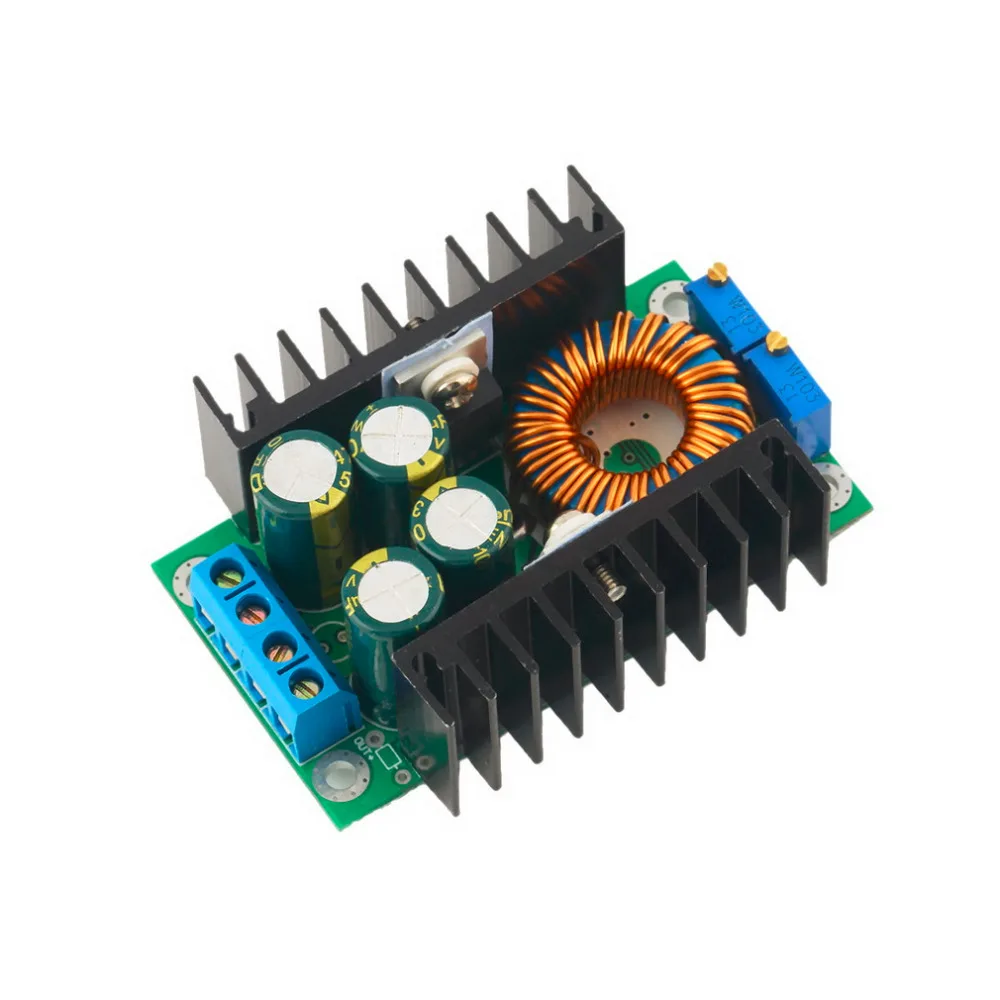

1 шт. Профессиональный понижающий силовой DC-DC CC CV понижающий преобразователь понижающий блок питания 8-40 В до 1,25-36 в силовой модуль

Особенности:
1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (используется для того, чтобы определить, разрядилась ли батарея полностью заряжена при зарядке).
2. изготовлено из специального эталонного IC и высокоточного токочувствительного резистора, что обеспечивает более стабильный постоянный ток (при 20 ° c до 100 ° c постоянного тока 1A, температура дрейфа менее 1%). Особенно подходит для светодиодного драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, улучшить работу стабилизации.

Технические характеристики:
Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
Входное напряжение: 8-40 В постоянного тока
Выходное напряжение: DC 1,25-36 V с плавной регулировкой
Выходной ток: 0-8 А (если температура силовой трубки превышает 65 градусов, добавьте охлаждающий вентилятор)
Ток лампы поворота: значение постоянного тока * (0,1), поверните ток лампы и связь с постоянным значением, например, значение постоянного тока-3A, поверните ток лампы в постоянный ток 0,1 раза (0,1 * 3A = 0.3A).
Низкое давление: 1 в
Выходная мощность: Максимальная мощность составляет около 300 Вт
Эффективность преобразования: до 95%
Рабочая частота: 180 кГц
Выходная пульсация: полоса пропускания 20 м
Входное напряжение 24 V выход 12 V 5A пульсация вокруг 50mV (исключая шума)
Защита от короткого замыкания на выходе: Да, постоянный ток
Защита от обратной полярности на входе: нет
Выход предотвращает обратное напряжение: нет
Проводка: терминал
Ток холостого хода: типичный вкус 20mA (24 V переключатель 12 V)
Регулирование нагрузки: ± 1% (постоянный)
Регулирование напряжения: ± 1%
Скорость динамического отклика: 5% 200uS
Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый для входного напряжения, используется для регулирования напряжения, потенциометр (CC), закрытый для выходного напряжения, используется для регулирования тока (CC)
Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование температуры силовой трубки, высокотемпературное нагревание, пожалуйста)
Индикатор: двойной цветной индикатор, индикатор зарядки красный, зеленый свет означает полную зарядку (без нагрузки зеленый)

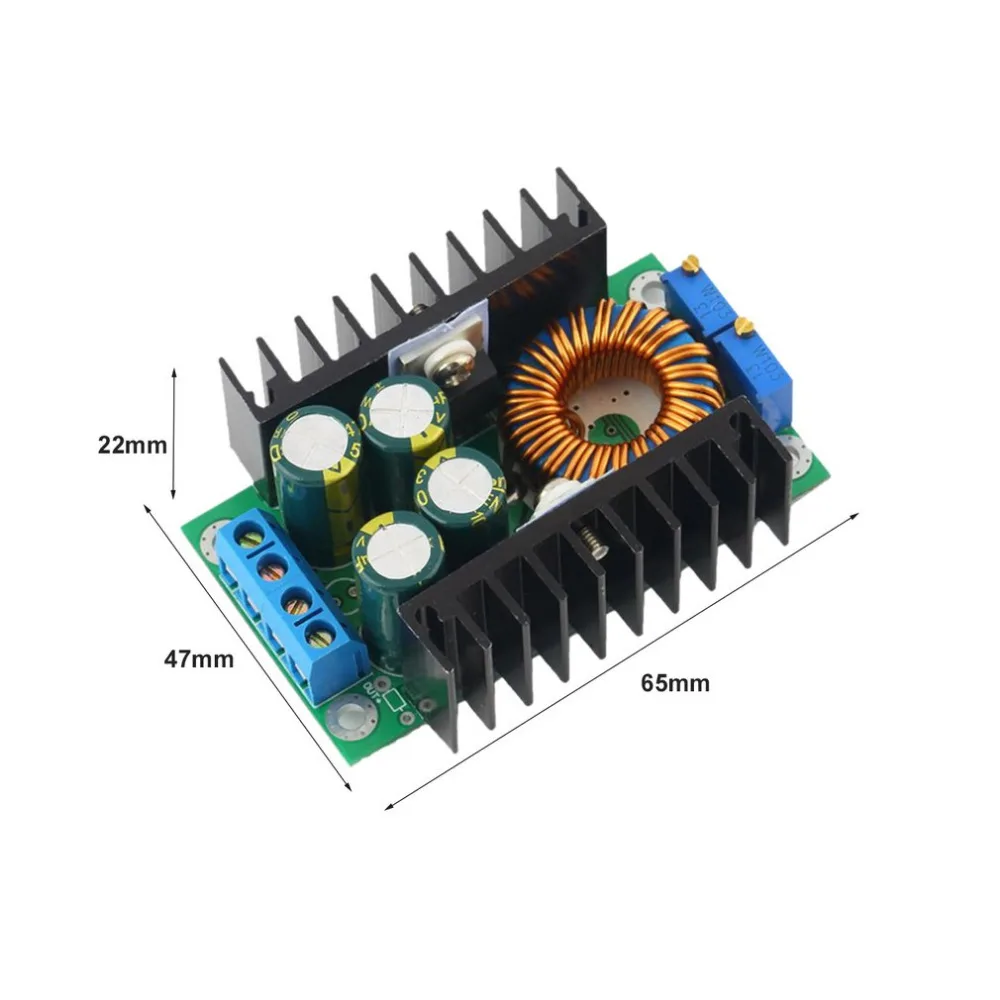

Размер (прибл.): 65x47x22 мм (Д x Ш x В)

Заряд батареи
1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы сделать выходной ток до ожидаемого значения тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2, 3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный драйвер постоянного тока
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодов вам нужно управлять.

2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.

3. Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиода.

4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода.

5. Подключение светодиодов, тестирование.

(1,2, 3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключает светодиод.)


Пакет включает в себя:
1 x модуль преобразователя DC buck 8A (XL4016)
