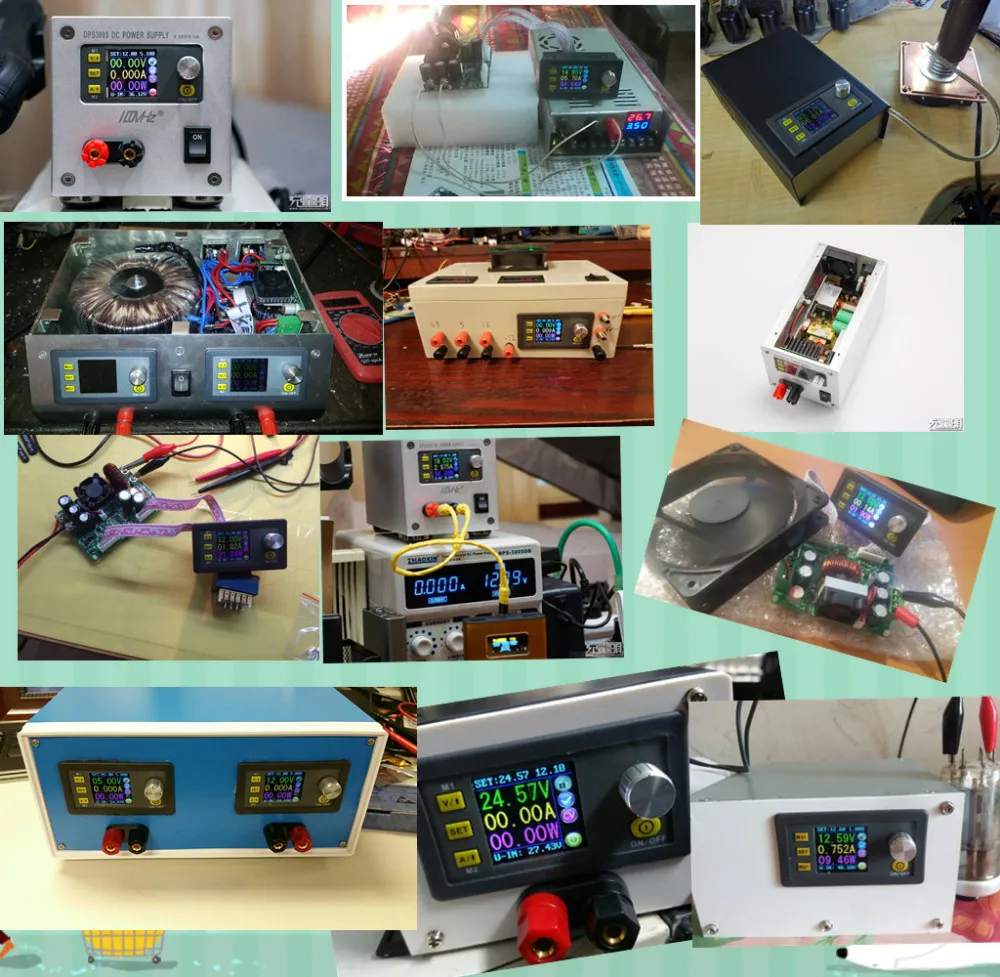

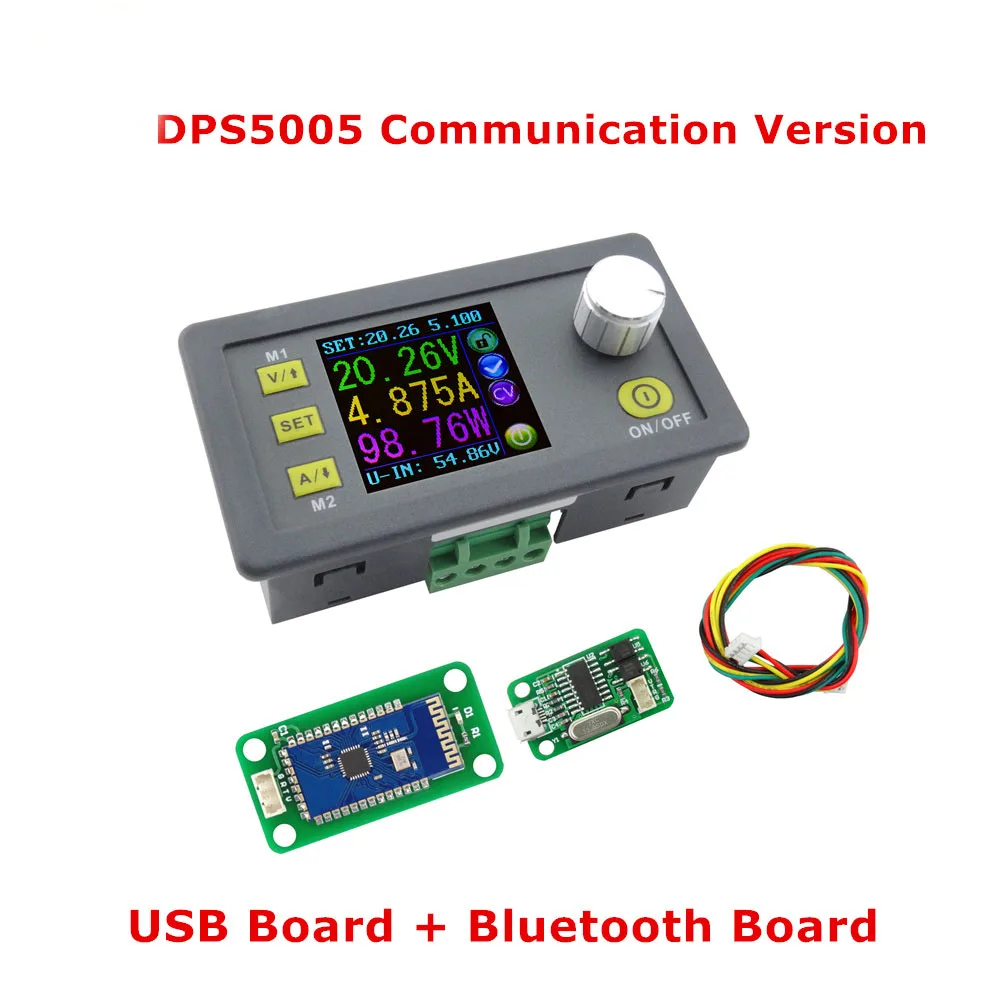

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Его Регулируемый диапазон выходного напряжения 0-50,00 V, на каждом этапе изготовления обуви 0,01 V. Диапазон регулируемого выходного тока составляет 0-5.000A, шаг 0.001A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и в настоящее время группы данных, которые используются. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, передовую функцию, хороший визуальный эффект, высокую работоспособность, высокую точность, используется независимо, вставляется в устройство и широко применяется.

Диапазон входного напряжения: 6,00-55,00 в диапазон выходного напряжения: 0-50,00 в

Выходной ток: 0-5.000A Диапазон выходной мощности: 00,00-250,0 Вт

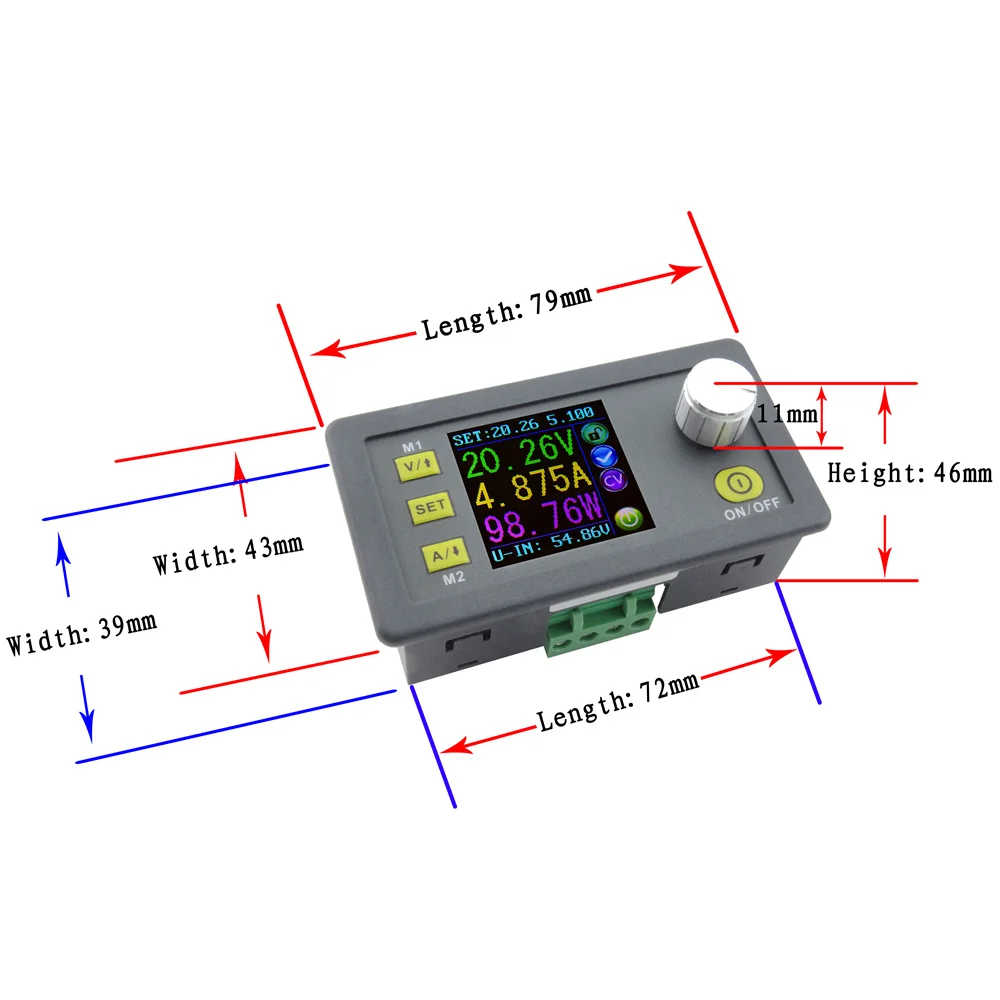

Вес изделия: около 113 г размер изделия: 79*43*48 (мм) (Д * Ш * В)

Размер в открытом виде: 71 мм * 39 мм Выход разрешение напряжения: 0,01 V

Разрешение выходного тока: 0,001a точность выходного напряжения: ± (0.5% + 1 цифра)

Точность выходного тока: ± (0.5% + 2 цифры)

Примечание:ВыНеобходимо убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение.UПри больших условиях тока обратите внимание на устранение тепла.

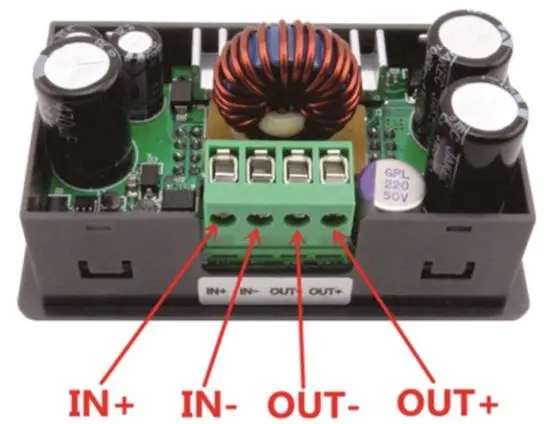

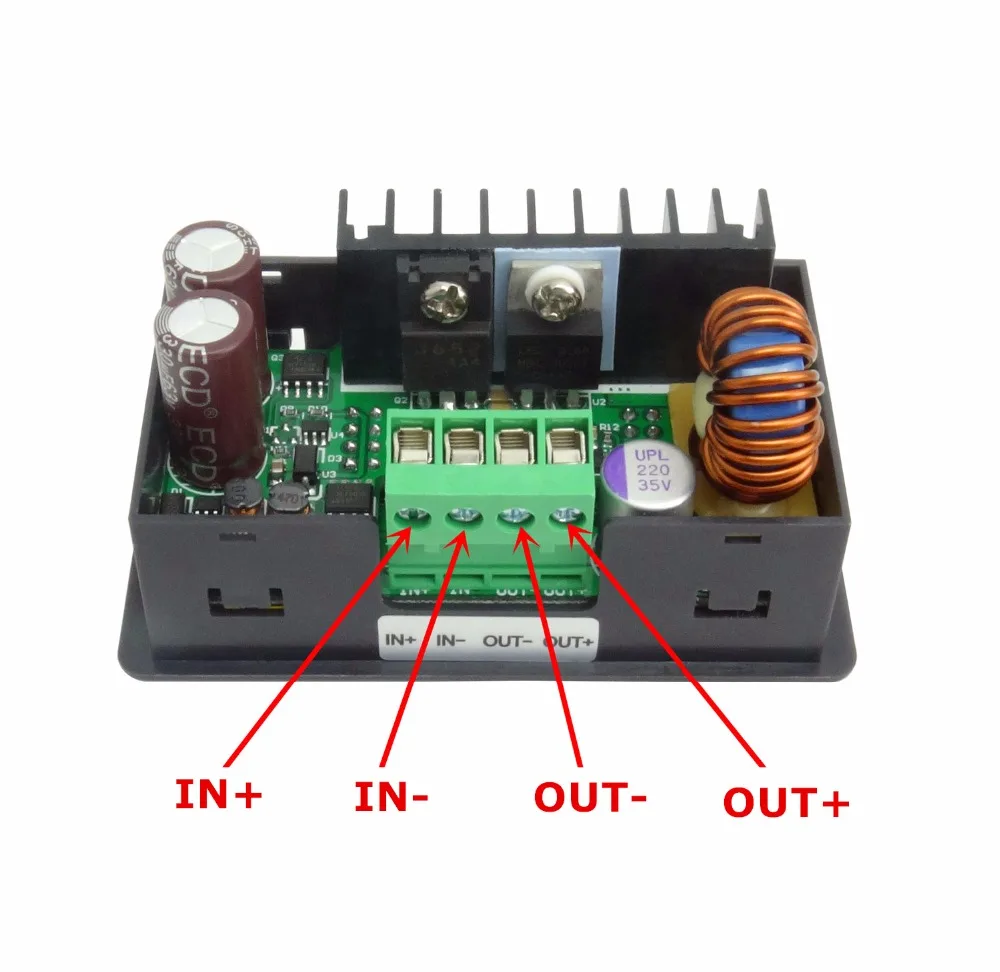

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения составляет 6-55 В постоянного тока, а 55 в-предельное напряжение; Пожалуйста, оставьте место для использования. Или это будет

БудьтеЖженая. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет сожжен. Несмотря на то, что этот модуль

ИмеетЗащита обратного подключения и защита от короткого замыкания на выходе, вы можете использовать в строгом соответствии

СОписание подключения для подключения. Если вы подключите питание к выходу, модуль будет сожжен.

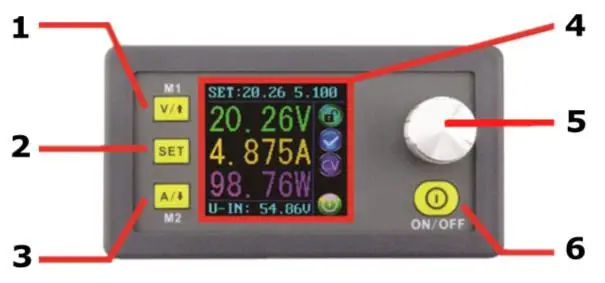

1-Настройка напряжения/страница до выбора/быстрого извлечения M1 data group

2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанную группу данных

3-Настройка тока/страница вниз для выбора/быстрого извлечения M2 data group

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

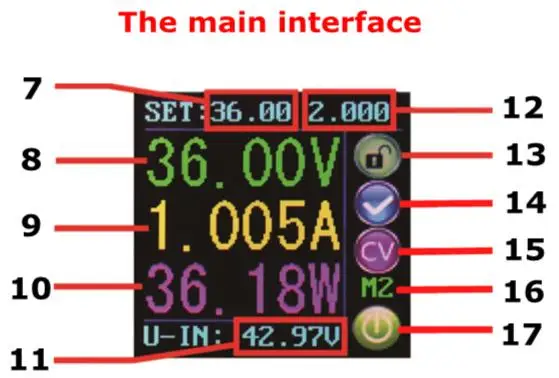

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-запрос набора данных

17-функция открытия или закрытия

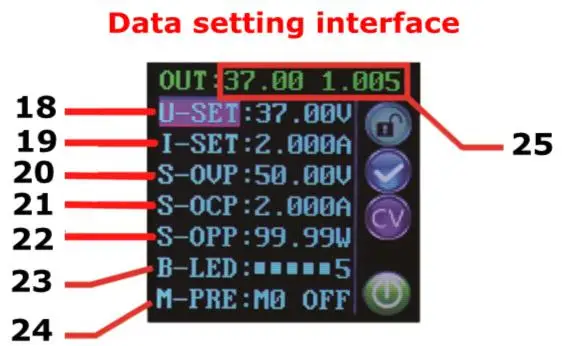

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-предустановленный перегрузки по току

22-Предустановленная перегрузки

23-Предустановленная яркость экрана

24 предустановленных набора данных

25-фактическое значение выходного напряжения и выходного тока

При подключении источника питания экран сначала показывает окно приветствия, а затем переходит в основной интерфейс. По основному интерфейсу, выход напряжения

Значение и выходной набор значений тока находится в верхней части экрана. Большое значение шрифта слева-это настоящее выходное напряжение тока, настоящий выходной ток

И Реальная выходная мощность тока. Входное напряжение находится в нижней части экрана. Есть некоторые беговые значки состояния справа от

Нажмите кнопку V/& uarr; В ближайшее время, вы можете ввести статус настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите на потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите source V/& uarr;. В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически существовать и заданный будет сохранен. Вы можете нажать A/↓, чтобы настроить выходной ток таким же образом.

На главном интерфейсе вы можете нажать кнопку SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/& uarr; Или A/↓, чтобы перейти на страницу вверх или страницу вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в главном интерфейсе.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, значение перегрузки по току и значение избыточной мощности соответственно; Когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET).

Страница вверх или вниз до B-LED, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки числового значения, которое вам нужно. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET). Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; Ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

Страница вверх или вниз до M-PRE, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена необходимая Вам группа данных. Затем нажмите на потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр кодирования, чтобы выбрать включение или выключение. При включении извлекается группа данных, и выходной статус остается прежним. Сервис экспресс-доставки, группу данных извлекается и выход закрыт. Если вы хотите выйти из набора данных, нажмите кнопку set (SET) в ближайшее время. Затем нажмите в ближайшее время V/& uarr; Или A/↓, чтобы перейти на страницу вверх или страницу в другое место, чтобы отрегулировать необходимые вам данные. После завершения настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы установите, автоматически хранятся в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать кнопку «SET» в ближайшее время назад к основному интерфейсу.

Установка по умолчанию загрузки открытия или закрытия вывода

Страница вверх или вниз до S-INI, а затем нажмите вскоре потенциометр кодирования, чтобы войти в статус настройки. Включение, открытие загрузки по умолчанию; Отключение, закрытие загрузки по умолчанию.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Ключ разблокировки дисплее отобразится на правой части экрана.

M0 group-это группа данных по умолчанию boot. Когда вы извлекаете необходимую группу данных, эта группа данных будет покрывать группу данных M0 и автоматически храниться в группе данных M0.

На главном интерфейсе удерживайте нажатие V/& uarr; Или A/↓ более 2s, вы можете быстро извлечь ярлык для хранения данных Группы M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

На главном интерфейсе удерживайте нажатие клавиши SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете включить потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET (SET), вы можете извлечь нужную Вам группу данных.

Откройте посылка данных, дважды щелкните CH341SER.EXE и установите программу привода платы связи.

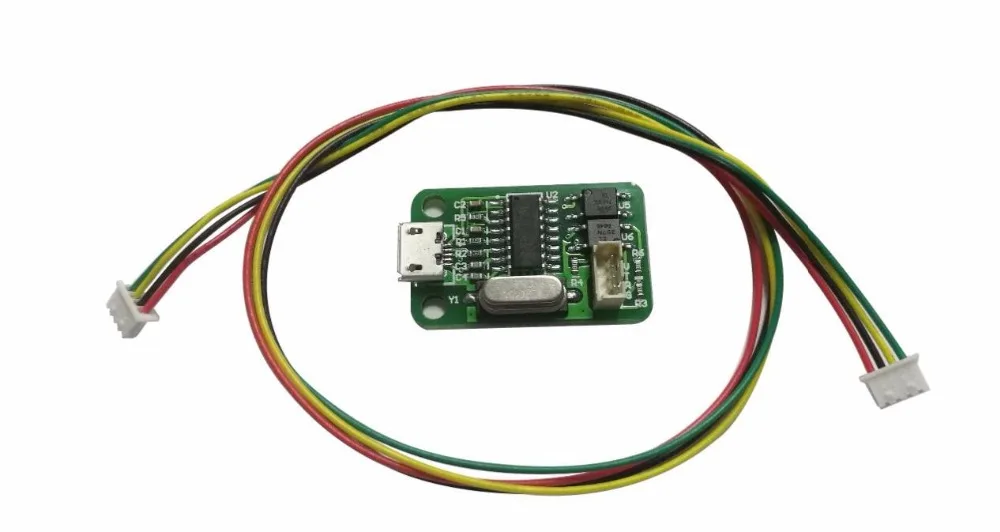

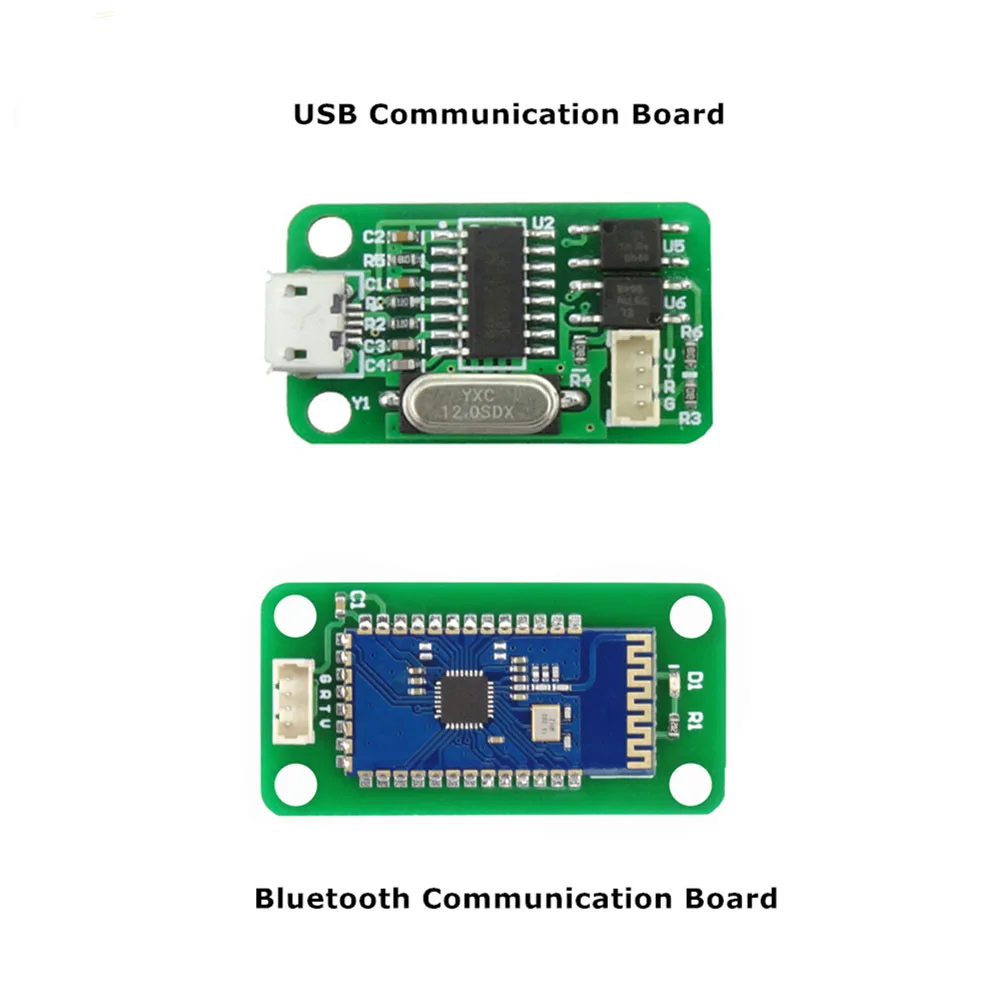

После установки, пожалуйста, используйте прикрепить кабель для подключения цифрового источника питания с платой связи, и используйте USB кабель для подключения Micro UBB порт с ПК.

ДержитеНажмите кнопку & uarr; Для включения, затем Войдите в интерфейс настройки данных. Нажмите & uarr;or↓, чтобы выбрать данные, затем нажмите кнопку, чтобы отрегулировать значение. После настройки нажмите дважды в ближайшее время, чтобы установить настройки данных, и данные будут храниться автоматически.

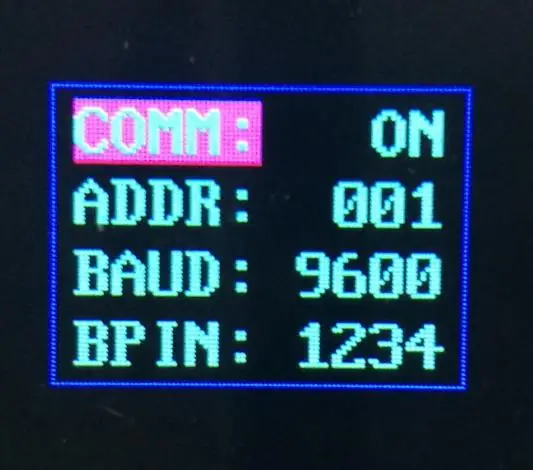

Сообщение:Настройка связи стежка, ON представляет собой открытие связи, OFF представляет закрытие связи.

Адрес:Цифровой адрес источника питания, диапазон 001-255.

Скорость передачи:Скорость передачи данных, 2400,4800,9600,19200 регулировка.

BPIN: Bluetooth-соединение с пин-кодом, 0000-9999, бесполезно для проводов

Плата связи Bluetooth-протокол Bluetooth 2,0. Пожалуйста, используйте прилагаемый кабель для подключения цифрового источника питания с платой связи bluetooth. После включения питания светодиодный индикатор на плате начнет мигать; Таким образом, bluetooth находится в состоянии поиска. Теперь откройте ПК bluetooth и щелкните правой кнопкой мыши значок bluetooth для добавления устройства. Ноутбук может использовать свои Синие зубы, а рабочий стол может использовать прилагаемый usb-адаптер bluetooth. Когда вы вставляете адаптер на рабочий стол, драйвер будет установлен автоматически, и на столе будет значок bluetooth.

После поиска устройство bluetooth покажет, и последние 3 Бит 001 имени представляют адресный код цифрового источника питания.

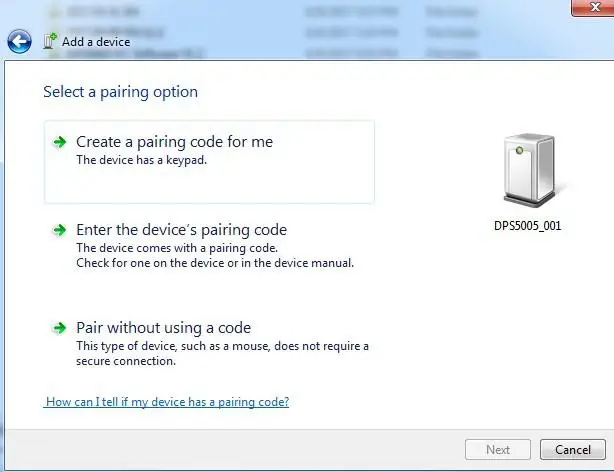

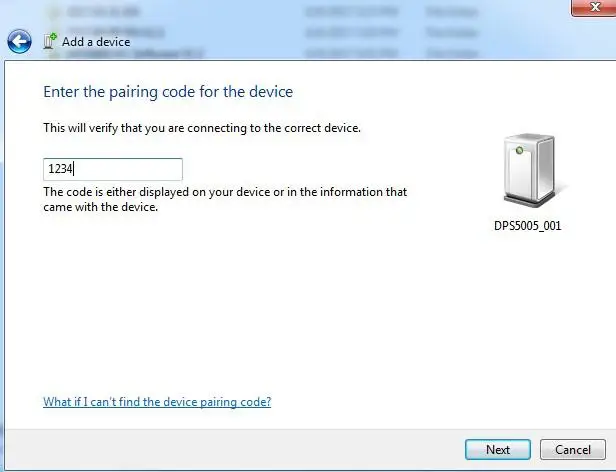

При подключении устройства bluetooth введите код сопряжения, пароль по умолчанию 1234.

После подключения система автоматически загрузит и установит драйвер виртуального последовательного порта bluetooth. Меньший номер CMO-это то, что мы используем, например, COM3, нам нужно выбрать COM3 на верхнем компьютере.

Если нам нужно отрегулировать данные связи, операция такая же, как Проводная связь.

Примечание:

1, источника питания напряжение интерфейс связи DC 3,3 V и источника питания способность лимита. Не подключайте другой большой модуль bluetooth или WIFI, в противном случае он будет сожжен.

2. При использовании функции связи bluetooth, если питание отключено для цифрового источника питания, вам нужно выбрать COM интерфейс для подключения модуля bluetooth снова после включения.

3. Если светодиодный модуль bluetooth мигает, он показывает, что он находится в состоянии отключения. Если светодиодный индикатор освещения, он показывает, что он находится в состоянии подключения

4. При использовании функции bluetooth не помещайте модуль bluetooth в металлическую коробку, в противном случае это повлияет на прочность сигнала.

5. При смене данных связи цифрового источника питания необходимо отключить bluetooth с ПК, светодиодный индикатор будет мигать. В противном случае вы можете изменить данные Платы bluetooth.

6. Для операционной системы компьютера, пожалуйста, установите официальную версию. Если вы устанавливаете пиратскую или облегченную операционную систему, в этой операционной системе может отсутствовать драйвер виртуального последовательного порта bluetooth, и система не может назначать com-порт на плату bluetooth. И он не может общаться с верхним компьютером.

2. Установите верхнее компьютерное программное обеспечение

Посылка с открытыми данными, расстегните верхнее компьютерное программное обеспечение.

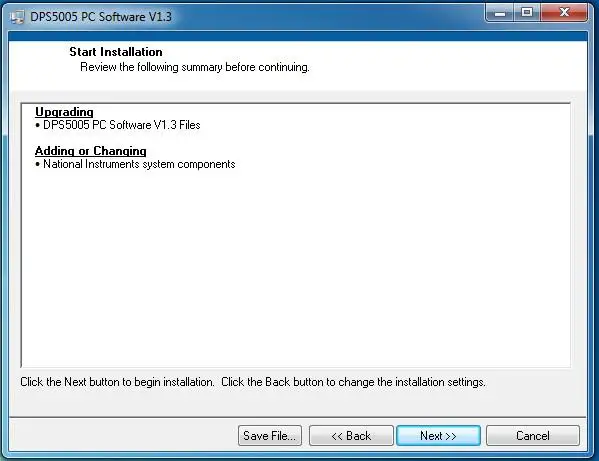

Дважды щелкните setup.exe и установите верхнее компьютерное программное обеспечение.

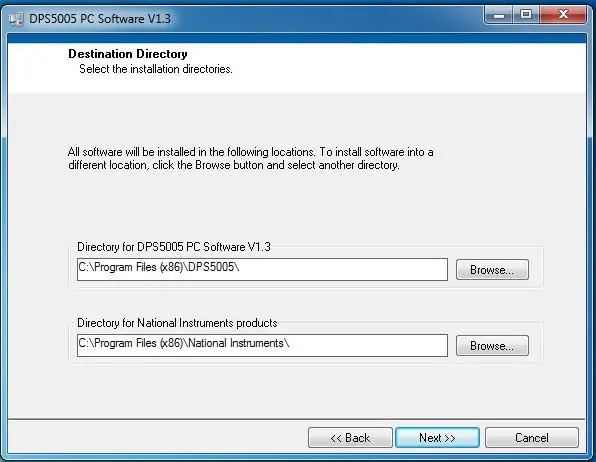

Выберите каталог установки и нажмите кнопку Далее.

Нажмите Далее, чтобы установить и Дождитесь завершения установки.

Дважды нажмите на значок короткой резки на столе, чтобы открыть верхнее программное обеспечение компьютера.

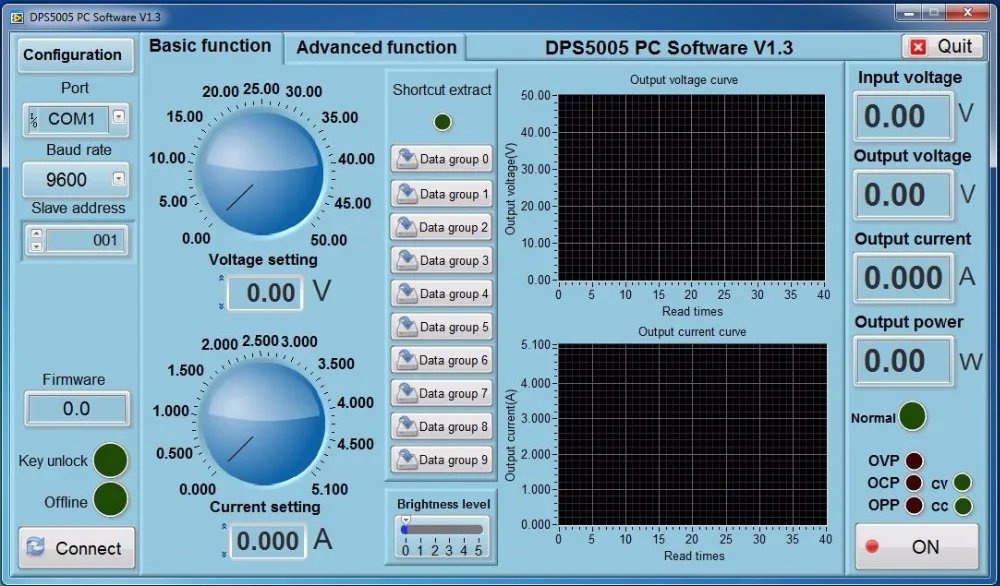

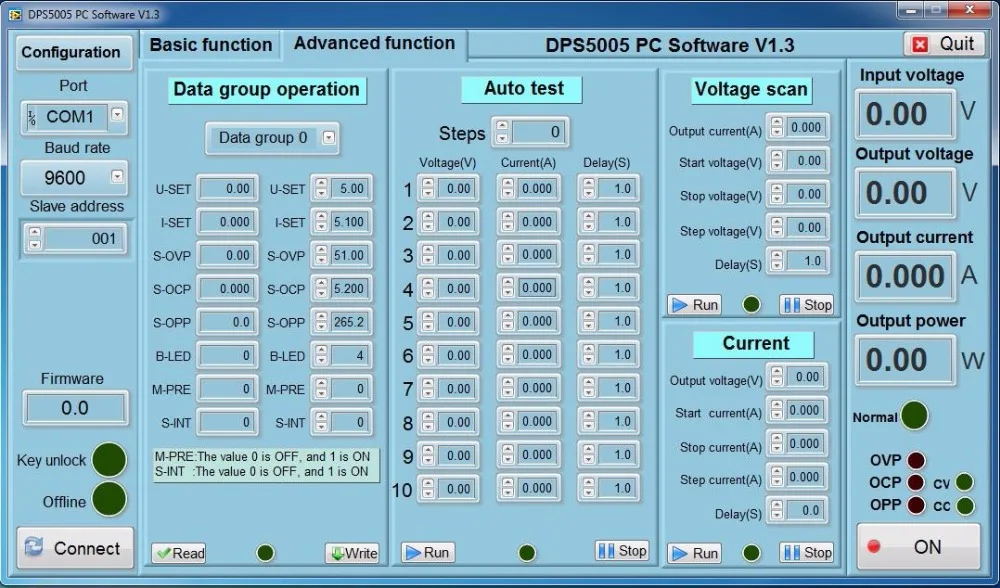

После открытия программного обеспечения выберите последовательный порт, скорость передачи данных и рабочий адрес и нажмите онлайн, чтобы связаться. После онлайн, все кнопки цифрового источника питания заблокированы автоматически; Нажмите «открыть», чтобы открыть выход цифрового источника питания. Основная функция содержит настройки напряжения и тока, Быстрый вызов и функцию регулировки яркости. Расширенная функция содержит группу данных считывания и записи, автоматическое тестирование, сканирование напряжения и функцию сканирования тока.
