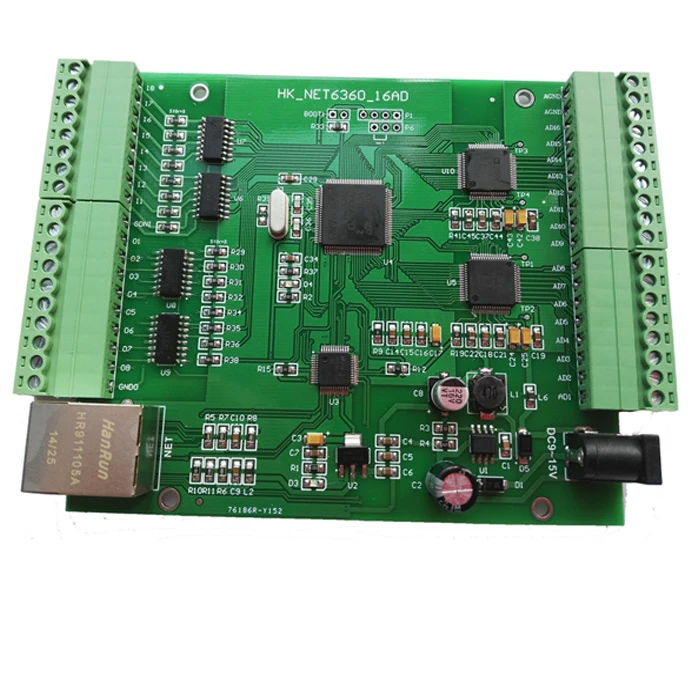

Сеть Ethernet DAQ синхронная карта сбора 16 каналов 16-битный одноразрядный аналоговый

    Синхронная Изолированная многофункциональная карта сбора данных с 16 одноразрядными 16-битными высокоточными синхронными аналоговыми сигналами (самая высокая стабильная частота дискретизации 20KSPS, пропускная способность данных 20X8K слов в секунду), 8 цифровой сигнал изоляции вход/8 цифровой сигнал изоляции открытый выход. Сетевая карта сбора данных в основном предназначена для точности аналогового сбора, синхронного сбора, предотвращения помех, изоляции различных модулей и других промышленных приложений, особенно в области электроэлектроники, основные особенности: A, 16-битное синхронное приобретение сердечника,-10 В --- + 10 В Входное усиление диапазона 1 измеренное значение напряжения составляет всего лишь менее 1 мВ ошибка; В каждой точке выборки 16 AD пробоотборник одновременно 16 каналов выборки, каждый канал в той же точке выборки нет разницы во времени, Подходит для различных потребностей синхронного приобретения, например, при конвертации оптического сигнала во время сбора аналогового количества; Карта сбора, особенно для коррекции фазы коэффициента мощности, первые 4 группы аналоговых каналов могут быть расширены и 4 группы минимум 1 ', максимум 500' (8 ° 20 ') фазовый сдвиг, подходит для однофазного, трехфазного трехпроводного, трехфазного четырехпроводного измерения мощности и коэффициента мощности, может корректировать датчик напряжения (PT) и датчик тока (CT) между разницей фазы, которая точно рассчитает активный и коэффициент мощности и т. Д.; B, гибкий бортовой цифровой фильтр sinc первого порядка, который обеспечивает гибкую цифровую фильтрацию с различными коэффициентами перенапряжения при низких частотах образцов, уменьшая шум в сигнале; C, изолированная Сетевая связь, карта приобретения и компьютер с использованием изолированной сетевой связи, карты сбора и компьютера не имеют электрического соединения между проблемой не существует, карта приобретения и компьютер могут выдерживать мгновенное напряжение 5кв, Даже если внешняя карта приобретения высокого напряжения также может обеспечить безопасность компьютера; D, цифровой вход и выход IO являются оптоэлектронной изоляцией, чтобы избежать помех на системе реле карты приобретения, но также играют роль в изоляции безопасности. Может работать в linux, Win2000, XP, WIN7, WIN8, WIN10, WINCE и других широко используемых операционных системах и обеспечивает VB.Net, VC, C Builder, Dephi, LabVIEW, Matlab , QT и другие широко используемые языки программирования под названием dynamic link library, интерфейс функций программирования прост и прост в использовании, Легко писать приложения. Поддержка программного обеспечения Поддержка операционной системы winXP / Vista / Win7 / Win8 / Win10 Наборы разработки: драйверы, функции библиотеки DLL Пример: labview, labwindows / CVI, VB.net, C #, delphi, matlab, Vc Области применения Портативное измерительное и испытательное оборудование, получение и анализ сенсорного сигнала, промышленное управление, Силовая электроника Характеристики: Вход аналогового сигнала Аналоговые входные каналы: 16 односторонних (синхронное приобретение) Входное напряжение порта: -12-12 В Диапазон входного сигнала: -10-10 В (PGA = 1), - 5 в-5 в (PGA = 2) Аналоговое Входное сопротивление:> 1 м 6 8 Разрешение: 16 бит (65535) Самая большая общая погрешность:<0.05% Программируемый коэффициент усиления: 1,2 Часы выборки: внутренние часы 100sps-20Ksps Вход/выход цифрового сигнала Каналы ввода/вывода: 8 входов/8 выходов Режим ввода/вывода: полный вход/полный выход Входной уровень: изолированный вход 12-24 В Выходной уровень: оптически изолированный открытый выход Рабочая температура 0 ° - 70 °
