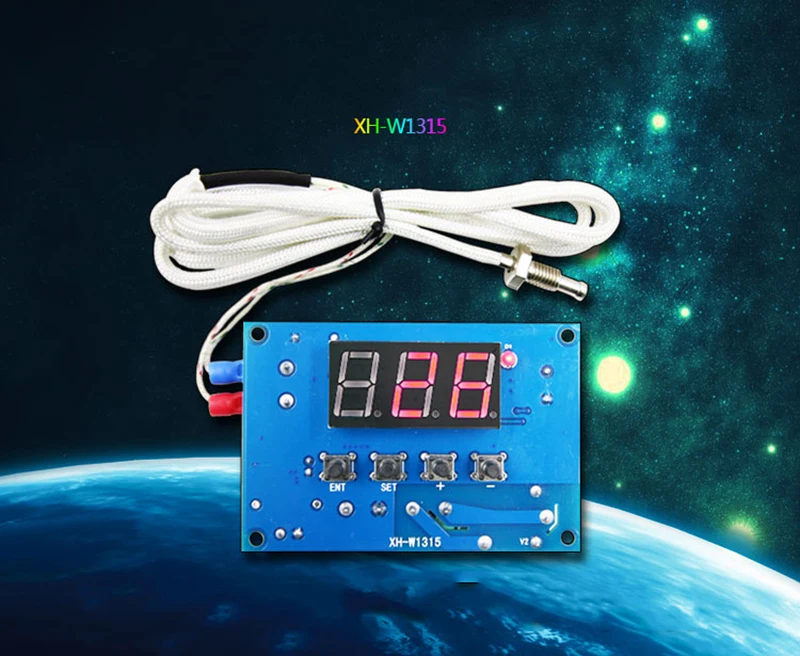

Цифровой контроллер высокой температуры DC 12 V/24 V/220 V 30 ~ 999C панель контроля K Тип

Цифровой контроллер высокой температуры DC 12 V/24 V/220 V 30 ~ 999C панель контроля K Тип

Резюме производительности

Контроллер принимает промышленную микрокомпьютерную систему управления, и производительность стабильна и работа проста. Температура зондKТип термопары, которая имеет преимущества удобной установки, высокая термостойкость, длительный срок службы и т. д. Этот продукт уникален в китайской панели дисплея, режиме и рабочем состоянии в режиме реального времени.

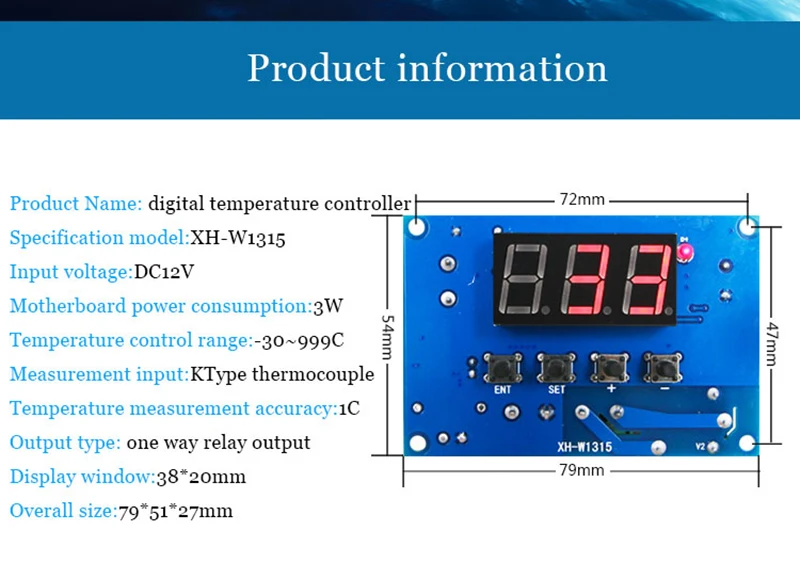

Параметры продукта

Название продукта:Цифровой регулятор температуры

Параметры Модель:XH-W1315

Вход напряжение:DC12V/24 V/AC220V

Материнская плата Потребляемая мощность:3 Вт

Температура дальность управления:-30 ~ 999C

Измерительный вход:K-Тип регулятор температуры с термопарным

Температура Точность измерения:1C

Выход Тип:Один способ релейный выход

Дисплей окна:38*20 мм

Общий размер:79*51*27 мм

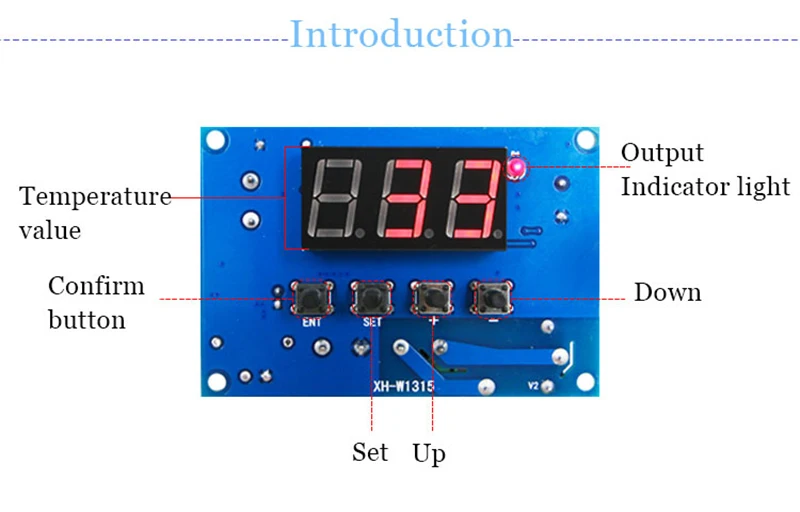

Панель Описание

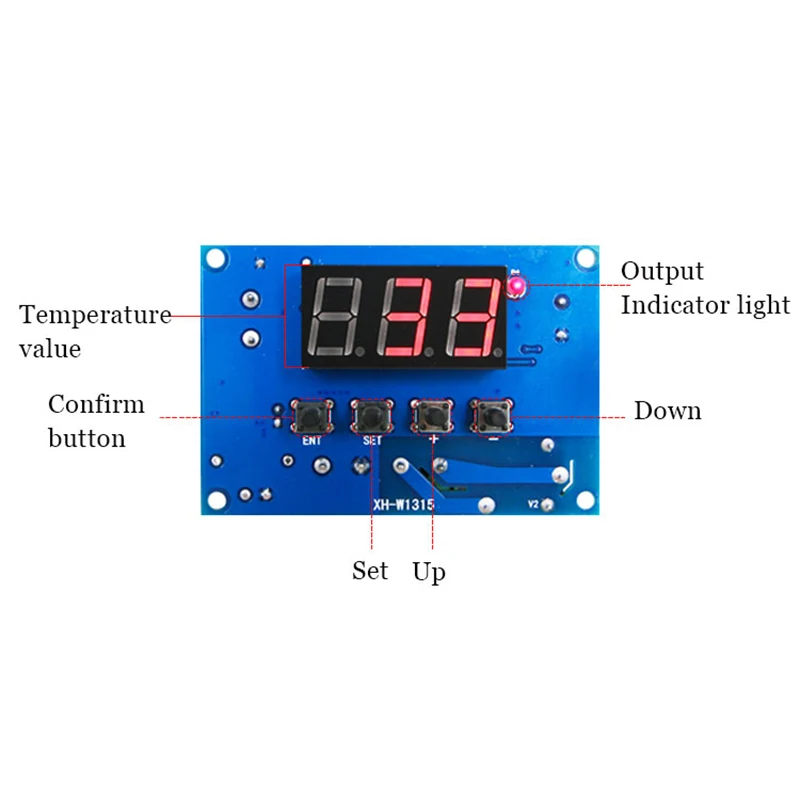

Кнопки, огни и код неисправности

Основное окно показывает температуру тока в реальном времени после включения источника питания.

ЛОР:Подтвердите ключ, нажмите один раз, чтобы определить значение настройки, долгое нажатие может осуществить устройство переключения.

В комплекте:Установите ключ для входа в главное меню одновременно.F1-F5)

''+''Plus ключ:Увеличьте значение дисплея панели

''-''Minus ключ:Уменьшить значение дисплея панели

LLL/HHH:Не подключенный датчик или неисправность датчика

Шаблон/Холодильного оборудования:Освещение режима тока для режима охлаждения

Шаблон/Нагрева:Освещение режима тока для режима нагрева

Запуск:Свет показывает, что выход был начат, реле было закрыто

Внутренняя установка инструкции

Пресс один разНаборПанель дисплейF1-F5, Можно использовать для установки параметров значения кнопки

F1:Набор необходимой температуры

F2:Настройка режима работыH =Нагрева,C =Охлаждение [этот шаг очень важен].

F3: Вернитесь к плохим настройкам, то есть, сколько будет снова работать.

F4Коррекция температуры, отображение значения=В режиме реального времени и соотношение цена/качество+Коррекции и соотношение цена/качество

F5: Высокотемпературный сигнал тревоги, чтобы достичь этого температурный термостат подает сигнал тревоги

Параметр сравнительная таблица

Меню

Описание меню

Диапазон настройки

Заводские настройки

F1

Регулировка температуры

-В переменного тока, 50-999C

25

F2

Режим работы

Н/с

H

F3

Назад на разницу

1-100

2

F4

Температура коррекции

-10,0 ~ + 10,0

0

F5

Оповещение о высокой температуре

-45-999

OFF

Состояние выключения при удержании вниз''+''-'' Ключ загрузки, может восстановить Заводское значение по умолчанию

Метод использования

1.УстановкаF1Целевая температура (температура остановки)

2.УстановкаF2ШаблонHКак отопление,CДля системы охлаждения

3.Установите разницу в возврате, (остановите после количества назад, чтобы начать)

Демонстрация чехла для:

Пример1

Котел должен поддерживать температуру воды вНа рост 80, 90Степень

Что температура воды больше, чем90Степень, когда нагревание остановлено, когда вниз80Когда степень, а затем начать нагревание

Детальные шаги настройки:

1, Установите температуру остановки для90

2, Установите режим работы дляHРежим нагрева

3, Установка разницы для10, Который состоит в том, чтобы90Степень остановки после падения10

Пример2

Холодное хранение для поддержания температуры в-5 ~-0Степень

То есть температура ниже нуля5Когда температура повышается, температура повышается до0Степень, чтобы снова начать охлаждение.

Детальные шаги настройки:

1, Настройка температуры остановки5

2, Установите режим работы дляCРежим охлаждения

3, Установка разницы для5То есть, to-5После того, как степень остановится0Градусов, а затем откройте

На что следует обратить внимание

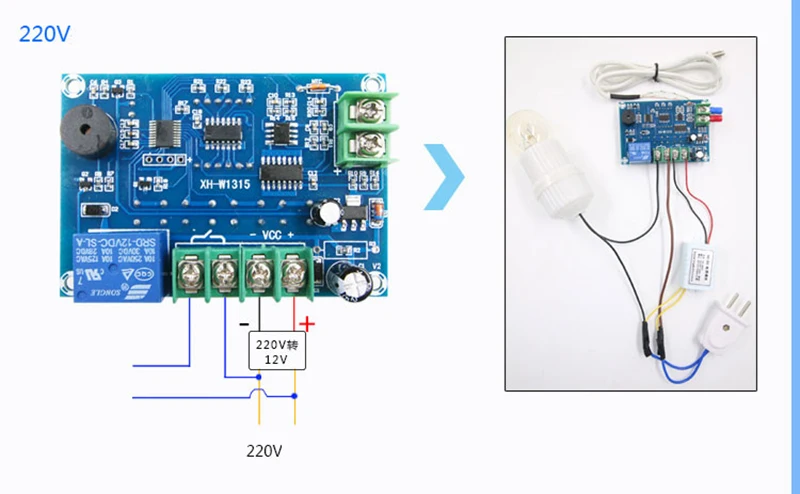

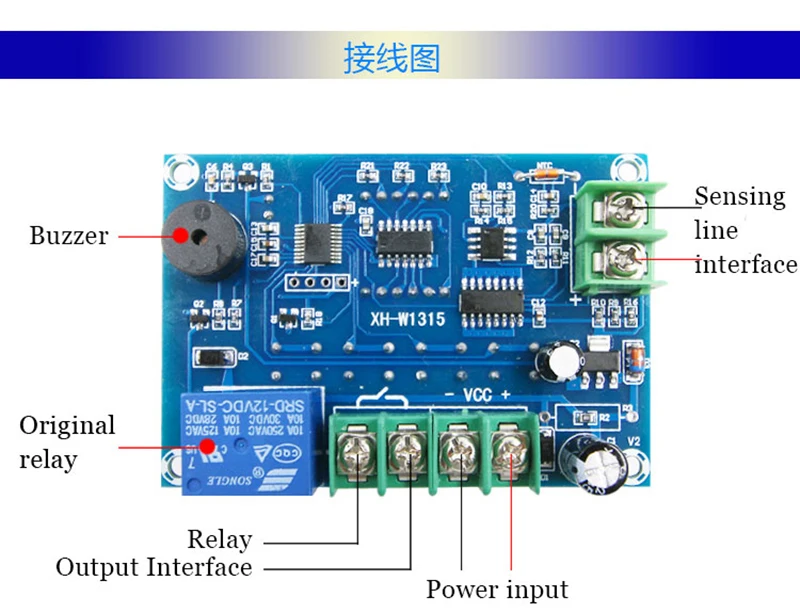

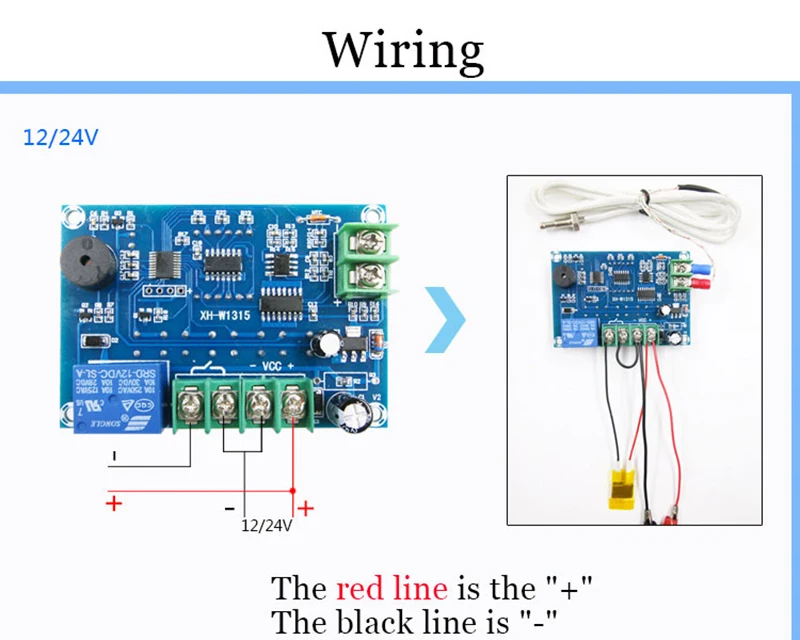

1, Основная плата питания дляDC12VПожалуйста, убедитесь в правильности

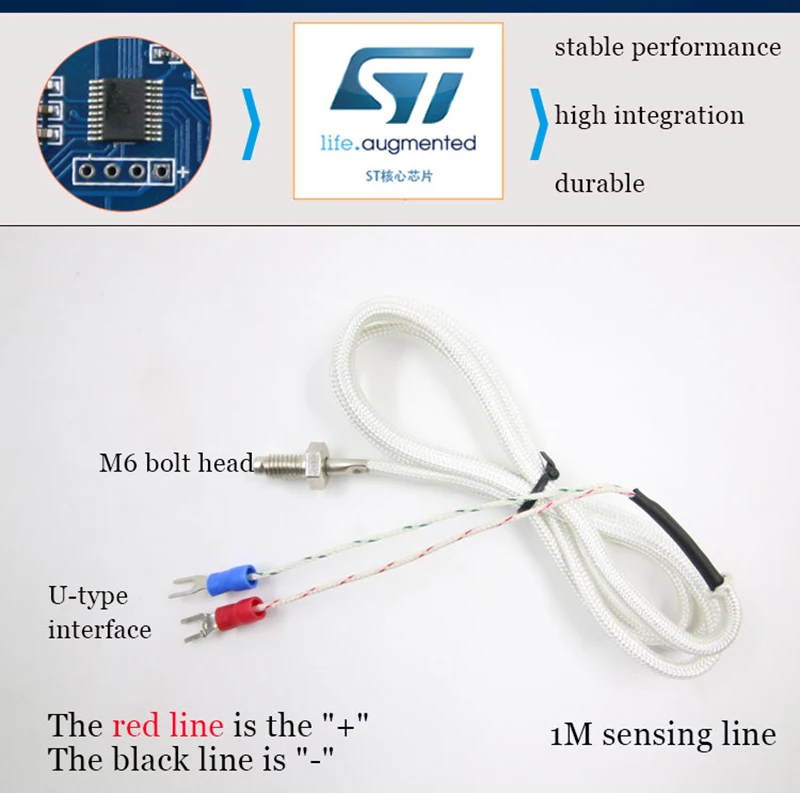

2, Измеренная в качестве входаKТермопара и полюс, пожалуйста, не используйте Другие зонды

3Выход реле-это максимальная емкость реле.10AПожалуйста, поставьте Контрольное устройство на выход на выходе.

4Обратите внимание, что нижняя часть основной платы изоляции

5, Пожалуйста, отсоедините все источники питания, чтобы избежать риска электрического удара

6Если есть, пожалуйста, нажмите на неизвестную неисправность +-загрузка восстановления заводских настроек или позвоните в компанию
