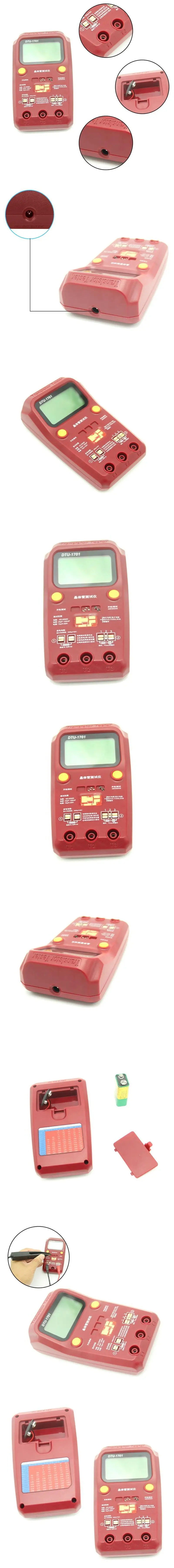

1. Описание продукта

Этот тестер представляет собой небольшой дизайн инструмента для инженеров, электронного обслуживания и Fac-
Тори. Очень легко тестировать подключаемые и SMD устройства, также можно тестировать различные виды
Диодов, триодов, тиристоров, МОП-транзисторов; возможность анализа типа устройства,
Полярность штифта, выход HFE, напряжение клапана, емкость соединения
Полевого транзистора.

2. Внимание

● Перед подключением к тестеру Обязательно выключайте конденсаторы!
● Отключите оборудование, если тестовые компоненты установлены в цепи.

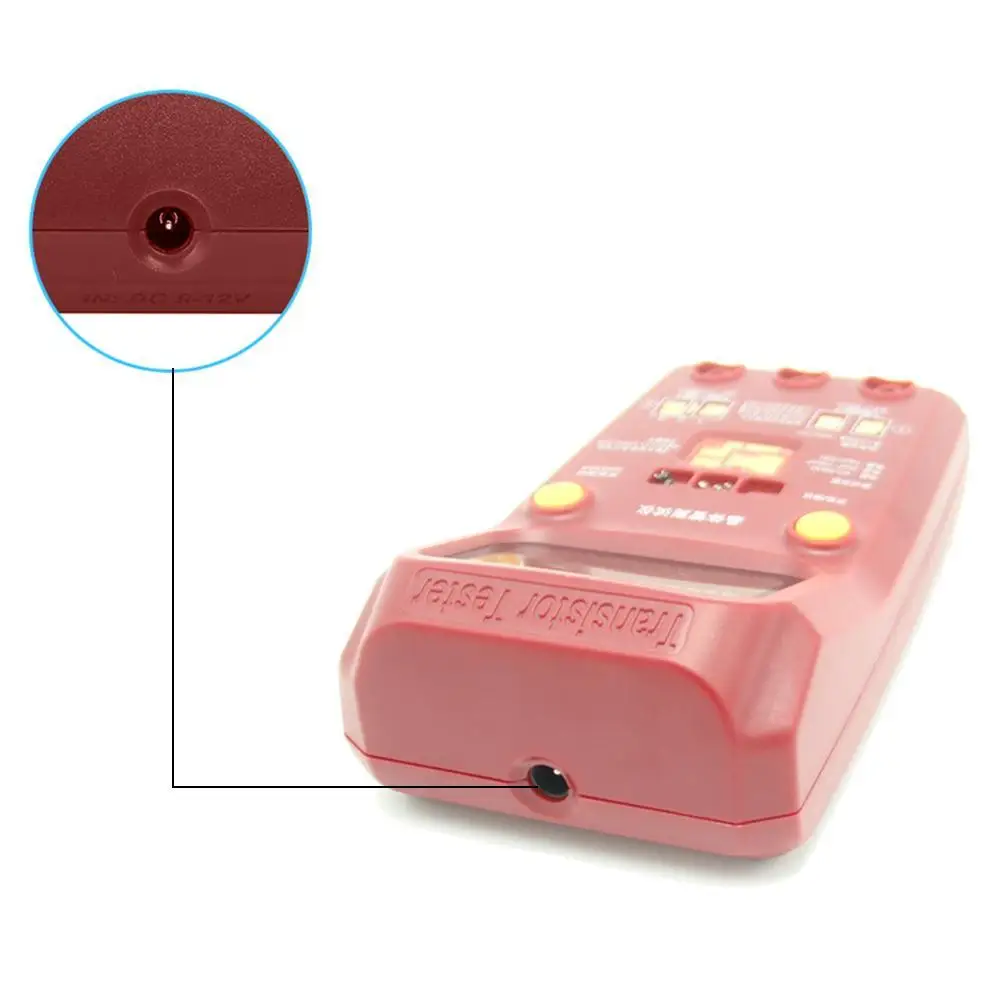

● При использовании источника постоянного тока, пожалуйста, выберите адаптер 9 V-12 V (включая 9 V и
12 V).
● Когда мощность аккумулятора составляет менее 6 в, замените новый.

3. Измерение параметров

Резистор: 0Ω-50MΩ Разрешение: 0,01 Ω
Конденсатор: 25pF-100mF Разрешение: 1pF
Катушка индуктивности: 0,01 mH-20 ч Разрешение: 0.01mH
Конденсатор ESR: 2μF-50mF разрешение 0,01 Ω
(ESR: эквивалентное сопротивление серии)

4. Используйте введение

A. Включение питания: Перед использованием нажмите кнопку «Power/TEST», этот измерительный прибор 2
Кнопка «питание/Тест», функция такая же. Легко для левого и правого
Привычка рук к использованию.
B. Тест: нажмите кнопку «питание/Тест», чтобы начать тест. Независимо от pin seq-
Uence, этот счетчик распознает функцию и расположение штифта на экране.
C. Выключение питания: автоматическое выключение, если кнопка не работает в течение 20 секунд.

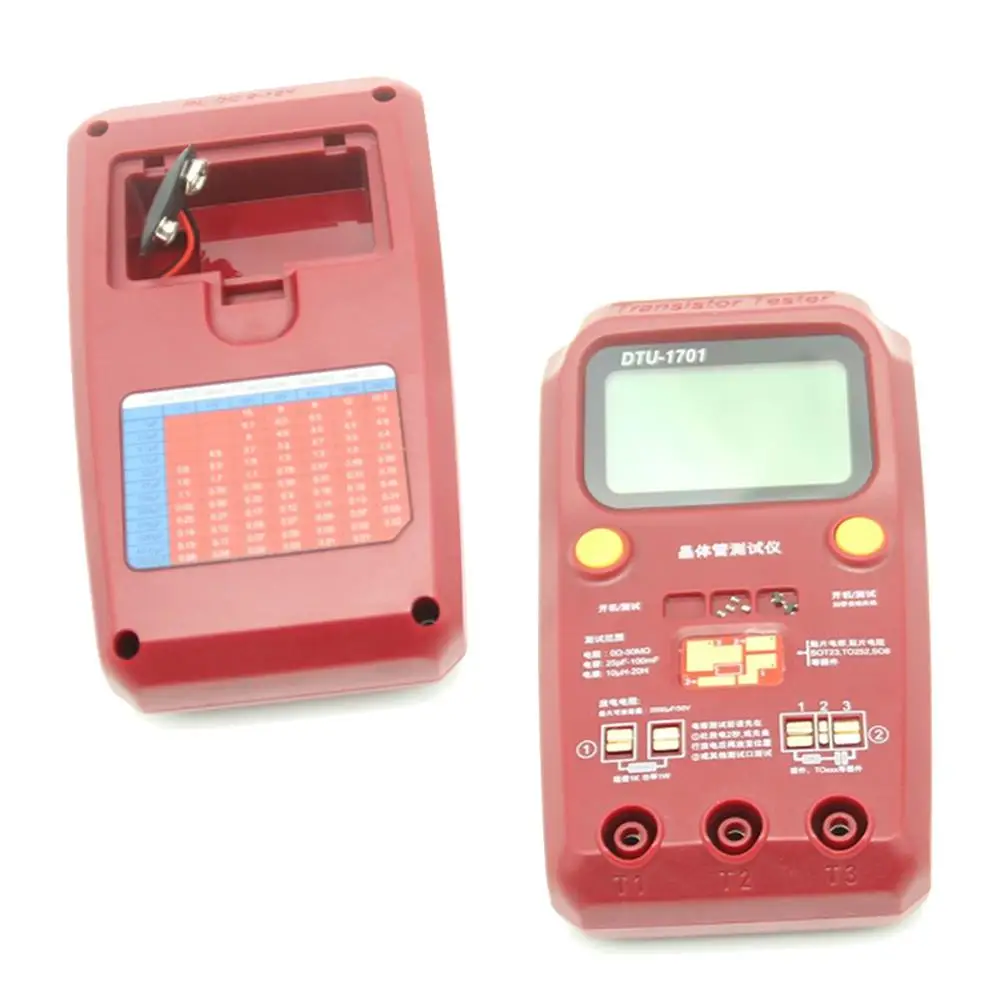

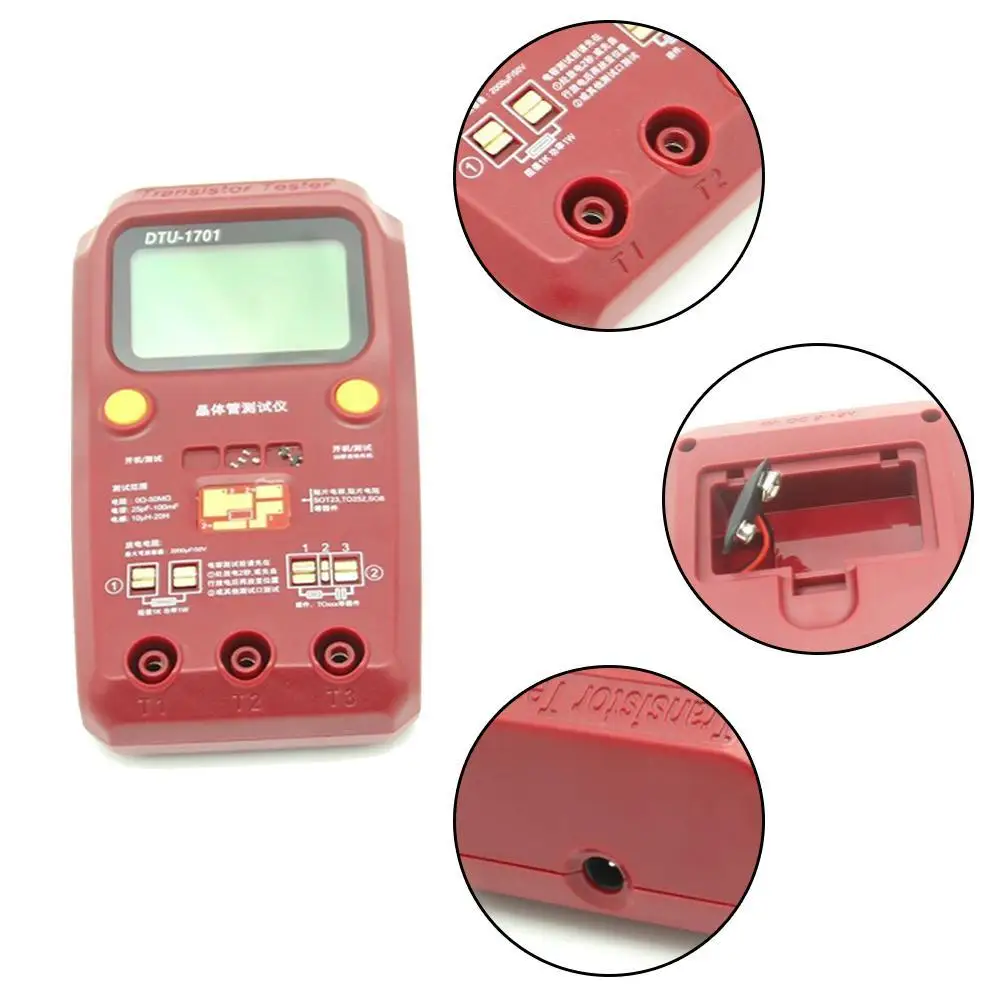

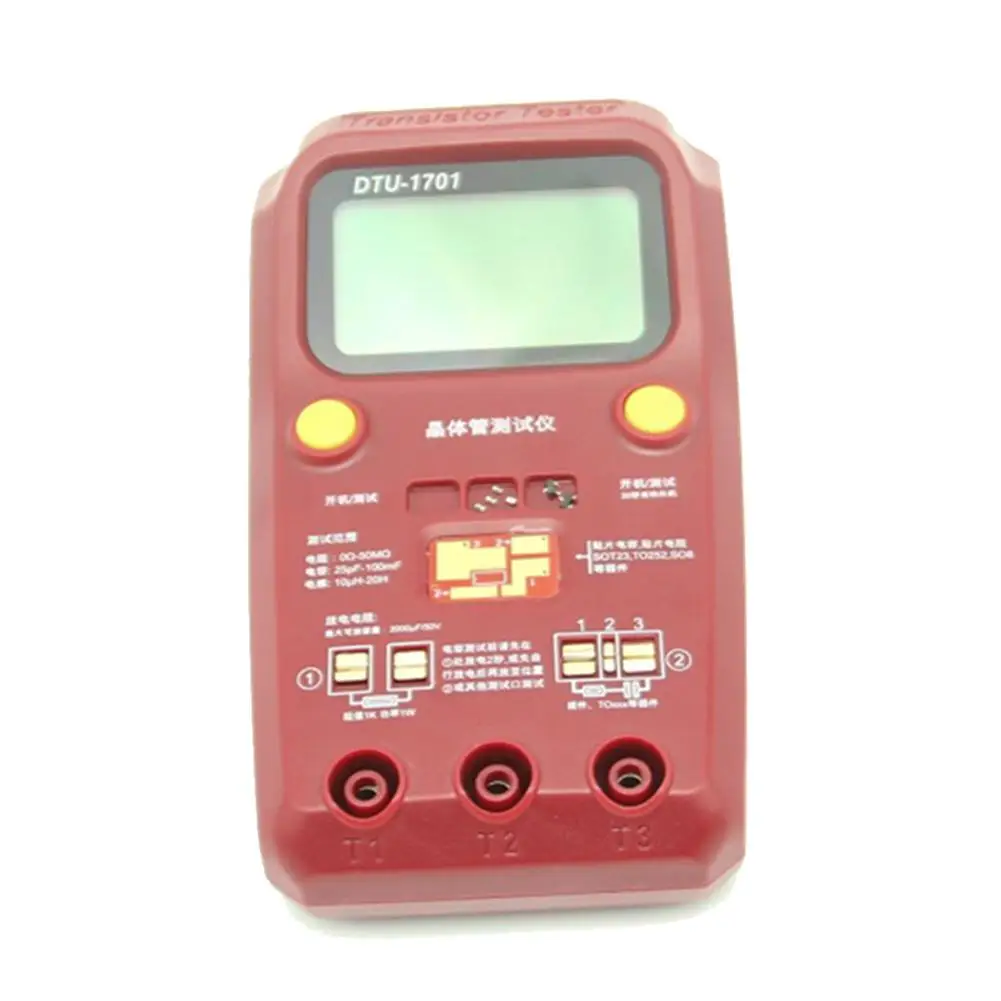

D. Тестовое гнездо: с 3 тестовыми гнездами, SMD гнездом, штепсельными устройствами и
Зонд разъем. Порт 1, 2, 3 каждой розетки одинаковые, они conne-
ИДКТК внутренний.
E. Тест устройства SMD: тест через SMD гнездо или зонд. Во время использования SMD розетки,
Нанесите некоторое давление на устройство для лучшего подключения.

SMD устройство тестовые контрольные

F. Электролитический конденсатор с алюминиевой крышкой, разрядка: карточка Support max 2000μF/с алюминиевой крышкой, 50В конденсатор с алюминиевой крышкой, disch-
Arge с внутренним резистором 1 K/1 W и разрядкой в течение 2 секунд по крайней мере.
Используйте Внешнее зарядное устройство, в то время как емкость выше.
Разрядка автономная функция, нет необходимости включать или нажимать кнопку.

Внутренняя разрядная

Внешнего сброса

G. Меню выбора: долгое нажатие кнопок (> 0,5) войдет в меню выбора для
Дополнительные функции. Короткая Кнопка нажмите, чтобы переключить различные функции, и долго
Кнопка (> 0,5 s), чтобы войти в меню.
● Переключатель off: нажмите на длинную кнопку для немедленного отключения питания.
● Транзистор: меню выбора выхода, проверка транзисторов.
● Частотный защищены.
● F-генератор с кнопкой нажатия может выбрать различные частоты-
Выход es от T2 (Тестовый порт 2), и T1, T3 будет справочным gr-
Высота голенища. Частоты выбираются от 1 Гц до 2 МГц, амплитуда 5 В.
● 10-битная ШИМ: генерирует 7,8 кГц Частотный с выбираемым импульсом
Ширина на штифте T2. С коротким нажатием кнопки (<0,5 s) Пульс w
IDþ увеличивается на 1%, с более длительное нажатие кнопок (> 0,5 s, <1,3 s)
Ширина импульса увеличивается на 10%.
● C + ESR @ TP1 3: Это автономное измерение емкости с ESR
Измерение на тестовых контактах T1 и T3.
● Закреплен поворотный кодировщик.
● Selftest полный selftest с калибровкой.

● Контрастное значение для графического дисплея, выбирается из 33
До 55.
Примечание в режиме выбора, тестер автоматически отключится через 8 минут без каких-либо
Нажатием кнопки.

5. Описание функций

● Автоматическое обнаружение биполярных транзисторов NPN и PNP, N-и P-
Канальные МОП-Транзисторы, JFETs, диоды, двойные диоды, Тиристоры и Триаки.
● Измерение коэффициента усиления тока и порогового значения базового эмиттера v-
Опора биполярных транзисторов.
● Обнаружение защитного диода биполярных транзисторов и МОП-транзисторов.
● Измерение порогового напряжения ворот и значения емкости ворот M-
Osfets.
● Диапазон измерения индуктивности составляет от 0,01 мгн до 20 ч, вне диапазона
Или если резистор выше 2,1k Ω будет показан на резисторе.
● Время тестирования составляет около двух секунд, только мощность или индуктивность измерения
Может вызвать более длительный период.
● Контейнер для небольших устройств предназначен для размещения компонентов небольшого размера.
● Разъем зонда поддерживает различные виды зондов.
● С типичным ESR значением электролитического конденсатора на крышке, e-
Легко для пользователя, чтобы оценить качество обнаруженного конденсатора. ESR стол
Только для справки, используйте данные производителя в качестве стандарта.

6. Калибровки

● Короткий T1, T2, T3 к одному, затем нажмите кнопку.
● Когда ЖК-дисплей показывает «Selftest mode ..?», нажмите кнопку в течение 2 секунд, чтобы войти
Режим калибровки, в противном случае он перейдет в тестовый режим транзистора.
● Тестер автоматической калибровки до тех пор, пока ЖК-дисплей не покажет «изоляционные зонды!», затем отделить
T1, T2 и T3.
● Подождите несколько секунд, пока ЖК-дисплей не покажет «тестовый конец».

Комплектация:

1 Цифровой тестер транзисторов (пилеры в комплект не входят)
Руководство пользователя (1 шт.)
