A61L-0001-0094 TX-1450ABA5 совместимый ЖК-дисплей 14 дюймов для станка с ЧПУ Замена CRT монитора

A61L-0001-0094 Fanuc CRT, которая была введена в начале 1990 s, доступен на FANUC системы управления 15 15 T, л/ч, 15 м, 15-A, 15-B, и на этикетках, также называется TX-1450ABA5, 14X59-1 или A61L-0001-0094 # A, который может быть непосредственно заменен ЖК-монитором

Интерфейс сигнала-HONDA MR-20M и дисплеи компьютеров поставки 14-дюймового цветного дисплея CRT

Спецификация сменного ЖК-монитора следующим образом:

1. Поддержка сигнала частотной линии от 15 кГц до 48 кГц, частота поля от 48 Гц до 75 Гц, положительная и отрицательная автоматическая адаптация, автоматическое сканирование частоты линии ввода.

2. Поддержка полевого ввода для цифровых TTL сигналов или аналоговых сигналов.

3. Входной интерфейс: D-sub, 15PIN, BNC интерфейс и другие интерфейсы, могут быть настроены.

4. Поддерживает черно-белый дисплей, монохромный дисплей, цветной дисплей, подлинный цветной дисплей.

5. Поддержка автоматического распознавания экрана, регулировка ширины.

6. Поддержка разделения синхронного сигнала HV, композитного сигнала синхронизации Cs или соединения синхронного сигнала в видео G сигнала (Sog), полярности, позитивные и отрицательные автоматически идентифицируются.

7,75-500 Ом высокое входное сопротивление, подходит для всех видов сильного и слабого источника сигнала

Технические параметры промышленного экрана:

Тип

Экран KTV148 RGB EGA CGA MDA

Размер экрана

246*184,4 мм (длина * ширина), 12,1 дюймов, 4:3

Диапазон развертки

H-row сканирование: 15 кГц-48 кГц плюс-n-минус авто-адаптация

V-row сканирование: 48 Гц-75 Гц плюс-n-минус авто-адаптация

Входной сигнал

Источник сигнала типа

MDA, CGA, EGA, VGA

RGB, RGsB, RGBS, RGBHV сигналы

Синхронизация метод

HV ряд подал разделение, HV ряд поля смешивания Cs, зеленая сегрегация Sog

TTL цифровой уровень: 2,4 ~ 5,0 V или низкий 0,0 ~ 0,8 V

Уровень аналоговой модели: 0,7-2.5VP-P

Входное сопротивление

75-500 O высокое входное сопротивление, которое может адаптироваться к различным источникам сигнала.

Режим сканирования

Чересстрочное сканирование/последовательное сканирование

Сигнальная линия

9-контактный разъем сигнальной линии (по желанию), 15-pin сигнальной линии, прямой штекер BNC вход

Цветности экрана

262 K, монохроматический, черно-белый

Контраст

450: 1

Яркость

400 кд/м2 (Typ.)

Время отклика

15/30 (Typ.) (Tr/Td) (MS)

Рабочие условия

Температура:-10 ~ + 65, влажность: 20% ~ 95%

Условия хранения

Температура:-30 ~ + 70, влажность: 10% ~ 95%

Старый CRT монитор A61L-0001-0094 TX-1450ABA5 следующим образом:

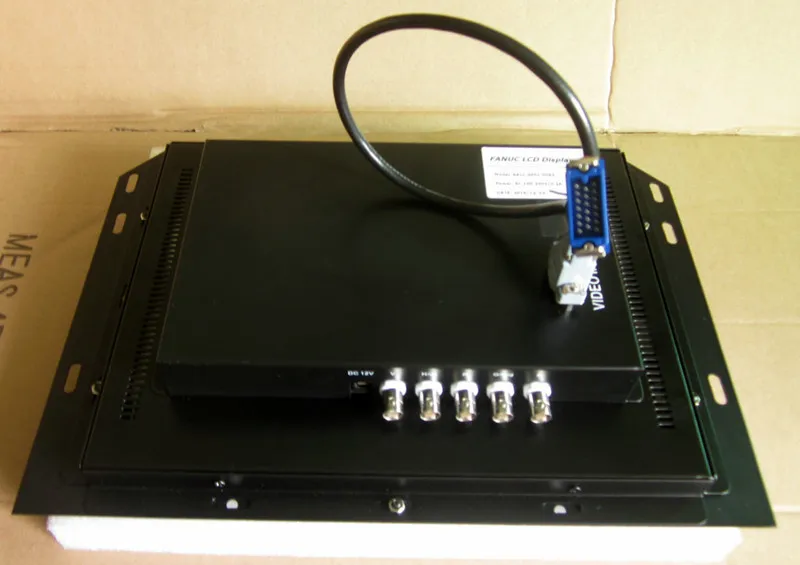

Сменный ЖК-дисплей следующим образом:

Вы можете заменить его следующим образом:

1StСнимите старый CRT-дисплей и опустите исходное положение CRT. Смотрите ниже

2NdСнимите старый CRT-дисплей и опустите исходное положение CRT. Смотрите ниже

Новый ЖК-дисплей непосредственно установлен, соответствующие фиксированные винтовые отверстия, вставляется сигнальный провод, можно подключить линию питания, некоторые параметры могут быть получены с помощью экранного меню отображения оптимизации дисплея, таким образом, завершается Замена CRT для A61L-0001-0094 процесса жидких кристаллов.

3Rd, Дисплей после установки

Из-за того, что мы постоянно совершенствуем, вышеуказанные изображения могут немного отличаться от реального изображения. Мы оставляем за собой право изменить изображение. Мы постараемся поставить фотографии последней, если у вас есть какие-либо другие вопросы, пожалуйста, свяжитесь с нами.

Все наши продукты используют импортные Промышленные ЖК-панели и источники питания от таких компаний, как SHARP & AUO, чтобы гарантировать, что он имеет длительный срок службы, низкий уровень отказов, подходит для непрерывного использования в течение 24 часов, без ежедневного обслуживания, с точно таким же механическим размером исходного места отверстия, И может быстро восстановить производство до тех пор, пока подключите интерфейс сигнала и интерфейс питания. По сравнению с оригинальным CRT монитором, ЖК-монитор имеет преимущества простой структуры, более низкое энергопотребление, небольшой ежедневный пробой, сильное сопротивление вибрации, сильное электромагнитное сопротивление помех, простое обслуживание, легкий вес, и проще в стандартизации и т. Д.

Все модели имеют постоянный запас, чтобы обеспечить быструю доставку и некоторые специальные дисплеи могут быть настроены.

Примечания:

Новые и в наличии здесь!
