A61L-0001-0074 совместимый ЖК-дисплей 14 дюймов для станка с ЧПУ Замена CRT монитора

Fanuc A61L-0001-0074 дисплей, является самым ранним в FANUC, установлен в Fanuc 6 серии или Fanuc 10, Fanuc 11, Fanuc 12 в системе управления и на этикетках, также называется TX-1450ABA5, 14X59-1, который может быть непосредственно заменен ЖК-монитором

Интерфейс сигнала-HONDA MR-20M и дисплеи компьютеров поставки 14-дюймового цветного дисплея CRT

Спецификация сменного ЖК-монитора следующим образом:

1. Поддержка сигнала частотной линии от 15 кГц до 48 кГц, частота поля от 48 Гц до 75 Гц, положительная и отрицательная автоматическая адаптация, автоматическое сканирование частоты линии ввода.

2. Поддержка полевого ввода для цифровых TTL сигналов или аналоговых сигналов.

3. Входной интерфейс: D-sub, 15PIN, BNC интерфейс и другие интерфейсы, могут быть настроены.

4. Поддерживает черно-белый дисплей, монохромный дисплей, цветной дисплей, подлинный цветной дисплей.

5. Поддержка автоматического распознавания экрана, регулировка ширины.

6. Поддержка разделения синхронного сигнала HV, композитного сигнала синхронизации Cs или соединения синхронного сигнала в видео G сигнала (Sog), полярности, позитивные и отрицательные автоматически идентифицируются.

7,75-500 Ом высокое входное сопротивление, подходит для всех видов сильного и слабого источника сигнала

Технические параметры промышленного экрана:

Тип

Экран KTV148 RGB EGA CGA MDA

Экран Размер

246*184,4 мм (длина * ширина), 12,1 дюймов, 4:3

Диапазон развертки

H-row сканирование: 15 кГц-48 кГц плюс-n-минус авто-адаптация

V-row сканирование: 48 Гц-75 Гц плюс-n-минус авто-адаптация

Вход сигнала

Источник сигнала типа

MDA,CGA,EGA,VGA

RGB,RGsB,RGBS,RGBHV сигналы

Синхронизация метод

HV ряд подал разделение, HV ряд поля смешивания Cs, зеленая сегрегация Sog

TTL цифровой уровень: 2,4 ~ 5,0 V или низкий 0,0 ~ 0,8 V

Уровень аналоговой модели: 0,7-2.5VP-P

Вход сопротивления

75-500 O высокое входное сопротивление, которое может адаптироваться к различным источникам сигнала.

Режим сканирования

Чересстрочное сканирование/последовательное сканирование

Сигнальная линия

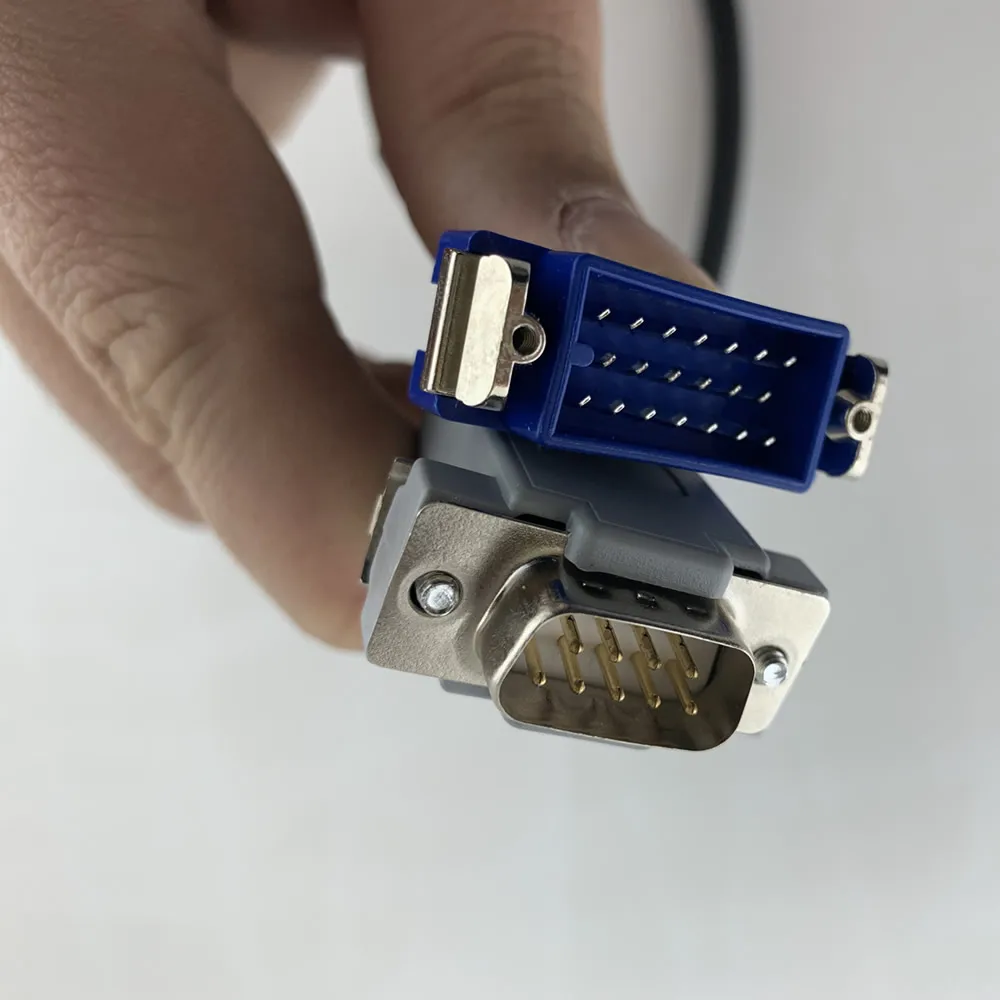

9-контактный разъем сигнальной линии (по желанию), 15-pin сигнальной линии, прямой штекер BNC вход

Экран цвета

262K, монохроматический, черно-белый

Контраст

450: 1

Яркость

400 кд/м2 (Typ.)

Время отклика

15/30 (Typ.)(Tr/Td) (ms)

Рабочие условия

Температура: -10 ~ + 65, влажность: 20% ~ 95%

Условия хранения

Температура: -30 ~ + 70, влажность: 10% ~ 95%

Старый CRT монитор A61L-0001-0074 TX-1450ABA5 следующим образом:

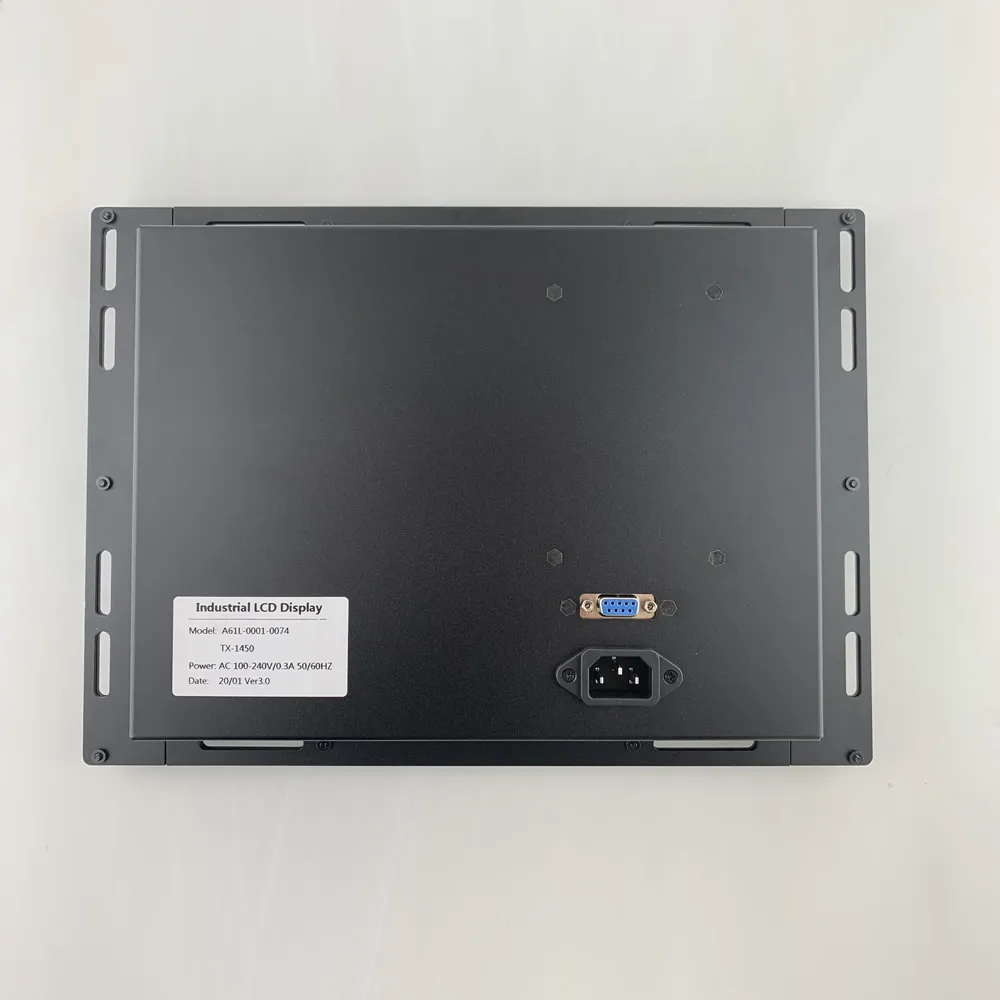

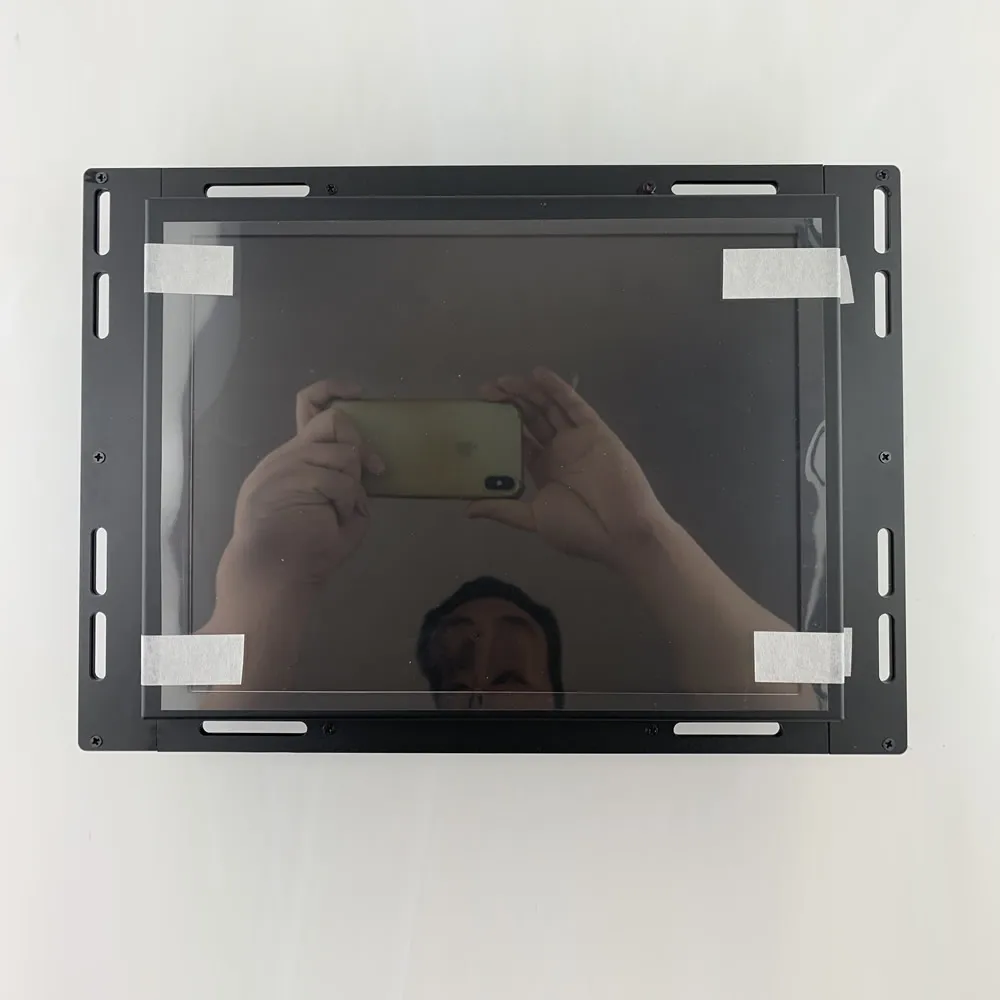

Сменный ЖК-дисплей следующим образом:

Вы можете заменить его следующим образом:

-1 шт.StСнимите старый CRT-дисплей и опустите исходное положение CRT. Смотрите ниже

2NdСнимите старый CRT-дисплей и опустите исходное положение CRT. Смотрите ниже

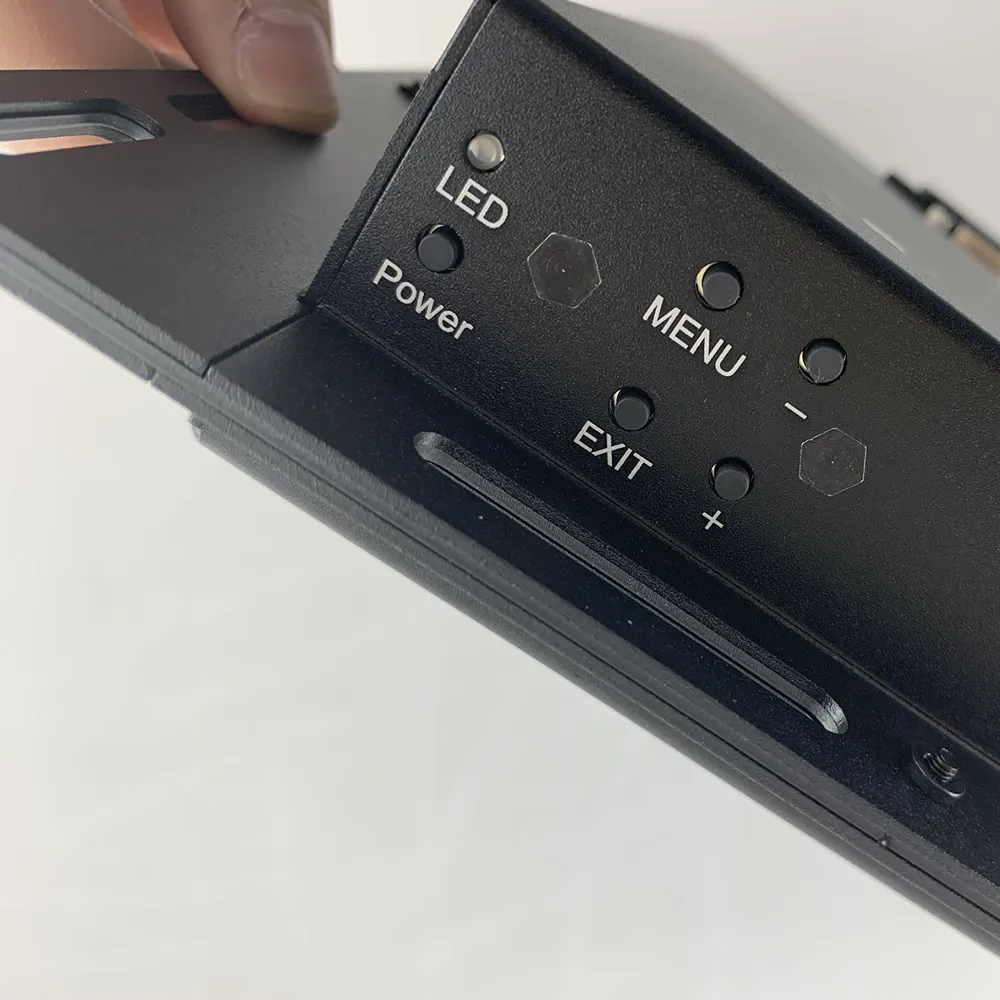

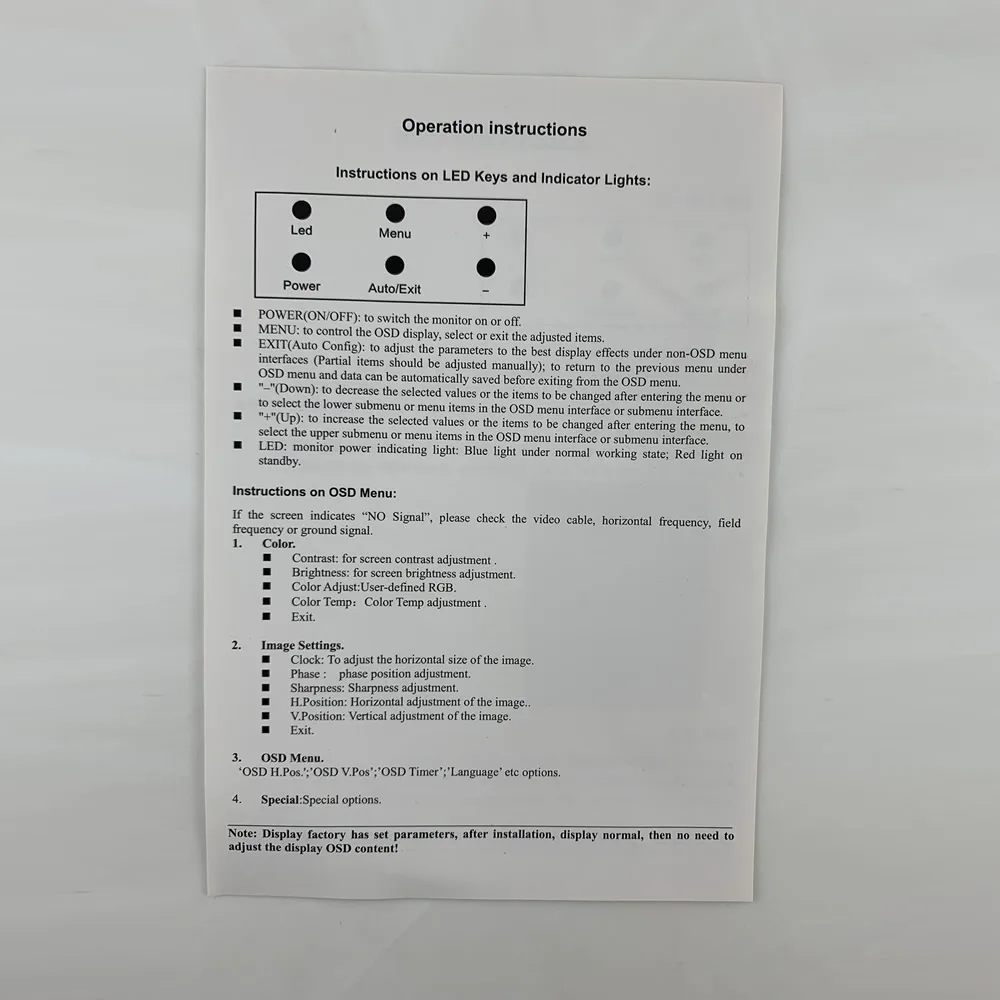

Новый ЖК-дисплей непосредственно установлен, соответствующие фиксированные винтовые отверстия, вставляется сигнальный провод, можно подключить линию питания, некоторые параметры могут быть получены с помощью экранного меню отображения оптимизации дисплея, таким образом, завершается Замена CRT для A61L-0001-0074 процесса жидких кристаллов.

3Rd, Дисплей после установки

Из-за того, что мы постоянно совершенствуем, вышеуказанные изображения могут немного отличаться от реального изображения. Мы оставляем за собой право изменить изображение. Мы постараемся поставить фотографии последней, если у вас есть какие-либо другие вопросы, пожалуйста, свяжитесь с нами.

Все наши продукты используют импортные Промышленные ЖК-панели и источники питания от таких компаний, как SHARP & AUO, чтобы гарантировать, что он имеет длительный срок службы, низкий уровень отказов, подходит для непрерывного использования в течение 24 часов, без ежедневного обслуживания, с точно таким же механическим размером исходного места отверстия, И может быстро восстановить производство до тех пор, пока подключите интерфейс сигнала и интерфейс питания. По сравнению с оригинальным CRT монитором, ЖК-монитор имеет преимущества простой структуры, более низкое энергопотребление, небольшой ежедневный пробой, сильной вибростойкости, сильной электромагнитной сопротивления помех, простого обслуживания, вес светильник, И проще в стандартизации и т. Д.

Все модели имеют постоянный запас, чтобы обеспечить быструю доставку и некоторые специальные дисплеи могут быть настроены.
