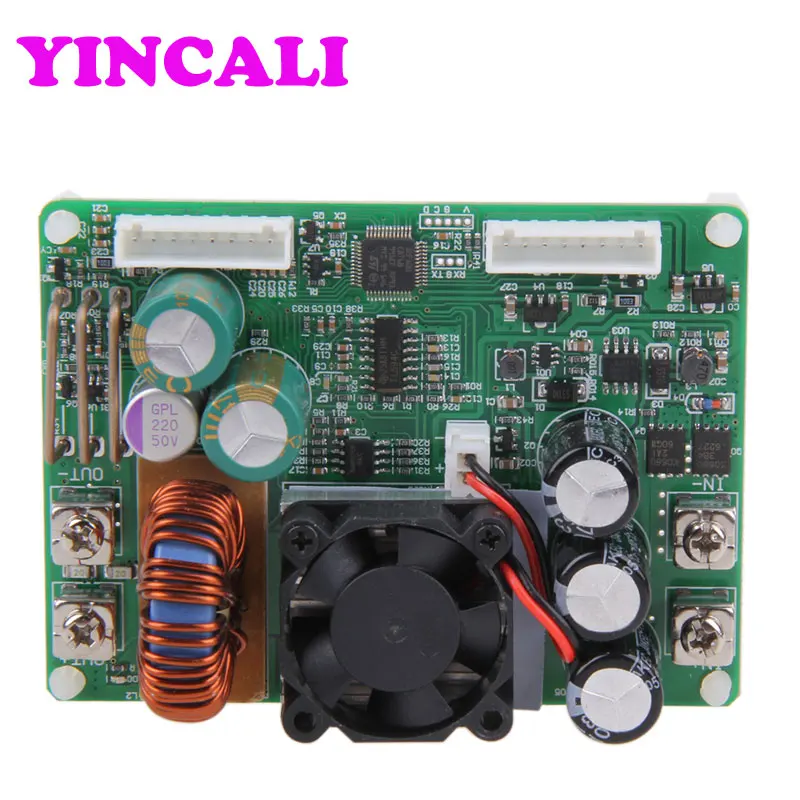

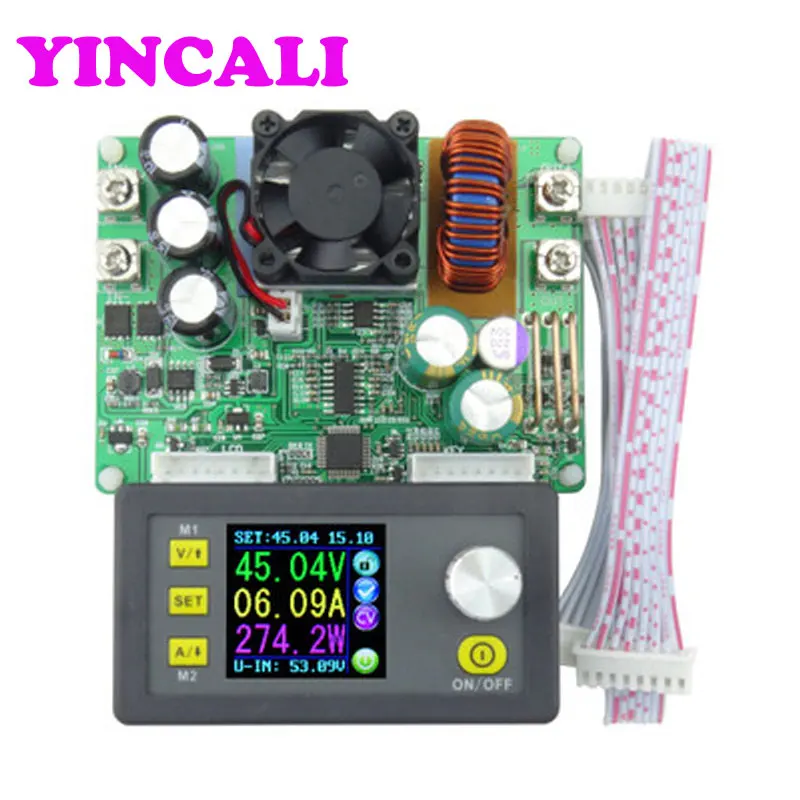

Высокоточная быстрая связь понижающий модуль источника питания постоянного

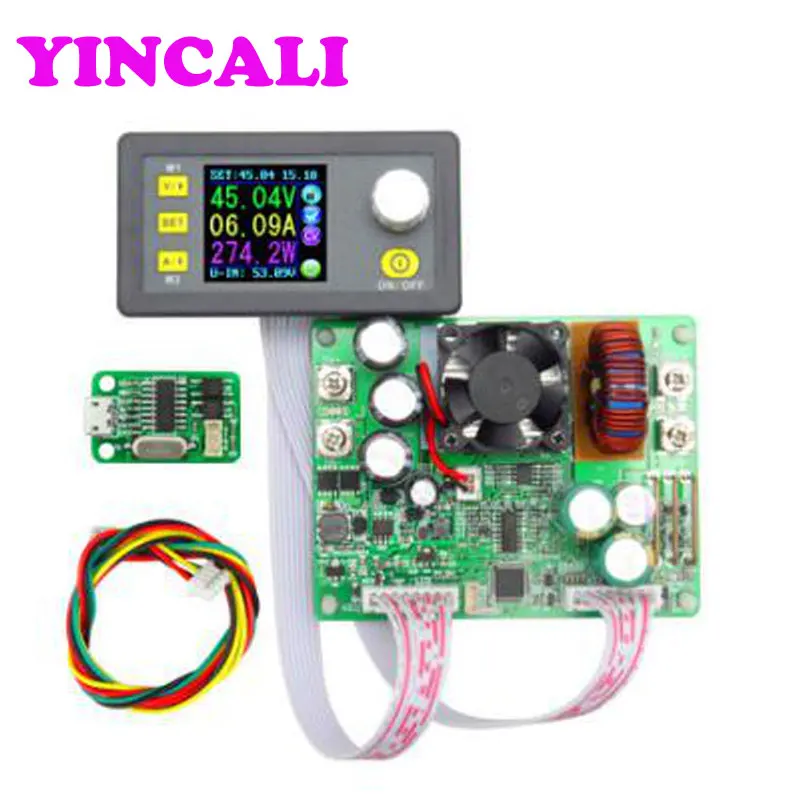

Высокая точность DPS5015-USB связи постоянное напряжение тока понижающий модуль питания понижающий преобразователь напряжения цветной ЖК-дисплей







Общая информация: Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Его Регулируемый диапазон выходного напряжения 0-50,00 V, на каждом этапе изготовления обуви 0,01 V. Диапазон регулируемого выходного тока составляет 0-15.00A, шаг 0.01A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используются текущие группы данных. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, малый размер, передовую функцию, хороший визуальный эффект, высокую работоспособность, высокую точность, используется независимо, вставляется в устройство и широко применяется. Технические параметры: Диапазон входного напряжения: 6,00-60,00 в Диапазон выходного напряжения: 0-50,00 в Выход ток: 0-15.00A Диапазон выходной мощности: 0-750 Вт Вес изделия: около 222 г Размер модуля дисплея: 79*43*41 (мм) (Д * Ш * В) Открытый размер: 71 мм * 39 мм Размер модуля питания: 93*71*41 (мм) (Д * Ш * В) Длина соединительной линии: 200 мм Расстояние до центра фиксированного отверстия: 86 мм, 64 мм Выход разрешение напряжения: 0,01 V Разрешение выходного тока: 0.01A Точность выходного напряжения: ± (0.5% + 1 цифра) Точность выходного тока: ± (0.5% + 2 знака

Более подробной информации:

Предмет DP20V2A DP30V3A DP50V2A DP50V5A DPS3003 DPS3005 DPS5005 DPS3012 DPS5015 Идентификационный номер изделия 993188 993033 1050062 1050061 1062475 1062474 1062473 1065235 Этот Разница между DP и DPS Серия DPS обновлена.

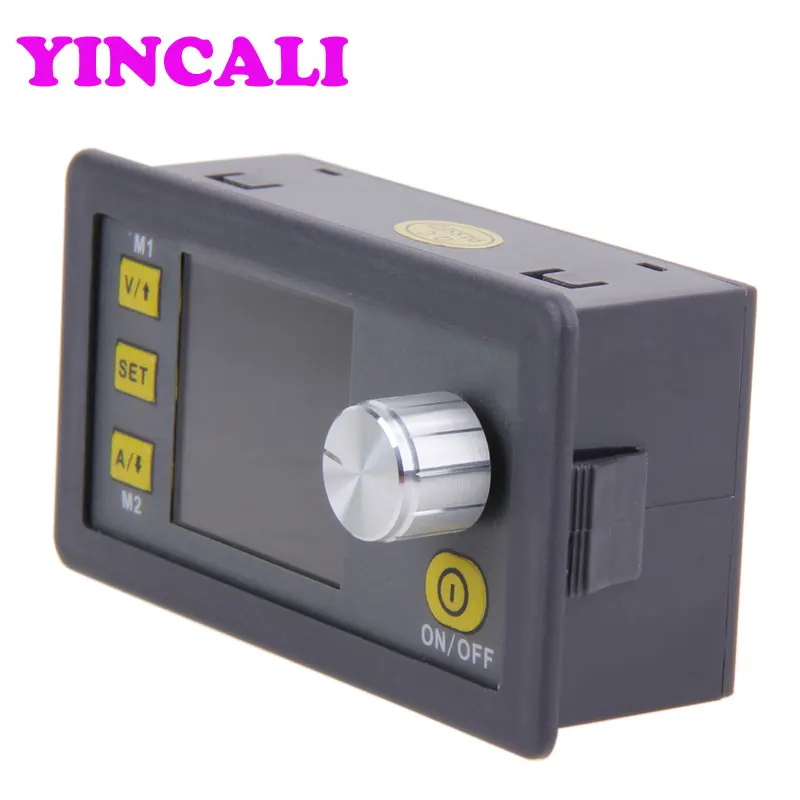

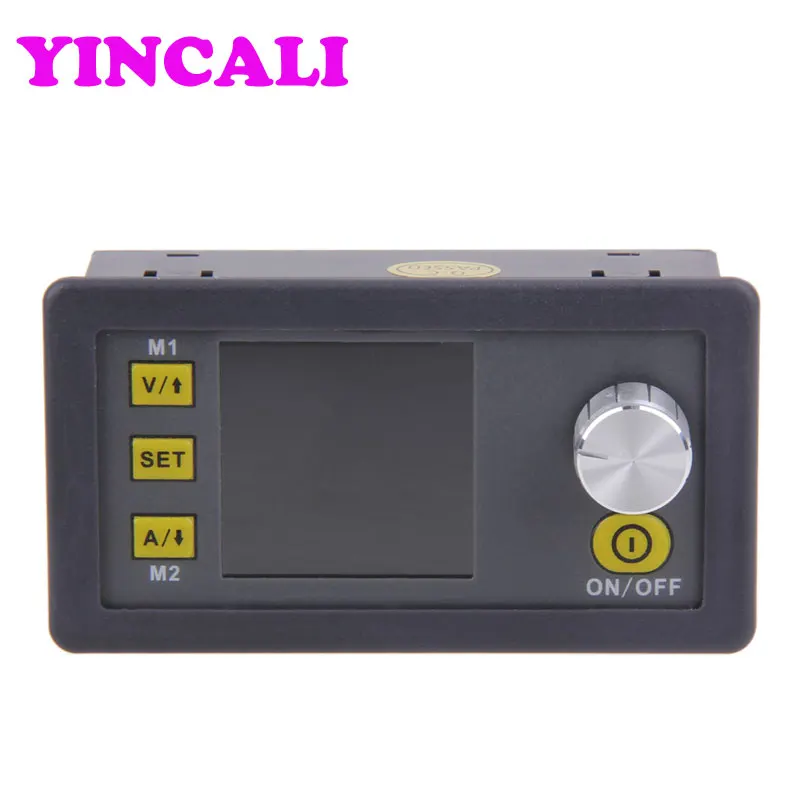

1. Панель отличается. В серии DPS мы меняем M1/& uarr; И M2/↓ в V/& uarr; И A/↓. Вы можете быстро установить напряжение и ток.
2. Мы добавили новую функцию «установить загрузку по умолчанию открыть или закрыть выход»
Другие не изменяются. DPS5005 все еще нужен диод для зарядки аккумулятора.
Найдите разницу между DPS и DP см. Это видео//www.youtube.com/watch?v=ptt931rrXo8 Вход напряжения 4,5-23V 6-35V 6-55V 6-55V 6-40V 6-40V 6-55V 6-40V 6-60V Выход напряжения 0-20,0 V 0-32,0 V 0-50,00 V 0-50,00 V 0,00-32,00 V 0,00-32,00 V 0,00-50,00 V 0,00-32,00 V 0,00-50,00 V Выход ток 0-2.00A 0-3.10A 0-2.000A 0-5.000A 0-3.000A 0-5.000A 0-5.000A 0-12.00A 0-15.00A Выход мощность 0-40 Вт 0-99W 0-100W 0-250W 0-96W 0-160W 0-250W 0-384W 0-750W Напряжение разрешение 0,1 V 0,1 V 0,01 V 0,01 V 0,01 V 0,01 V 0,01 V 0,01 V 0,01 V В настоящее время разрешение 0.01A 0.01A 0.001A 0.001A 0.001A 0.001A 0.001A 0.01A 0.01A Размер продукта 79*34*26 мм 79*34*26 мм 79*34*48
Мм 79*34*48
Мм 79*43*41
Мм 79*43*48
Мм 79*43*48
Мм 79*43*48 мм (дисплей)
93*71*41 мм
(Источник питания) 79*43*48 мм (дисплей)
93*71*41 мм
(Источник питания) Сенсорный экран ЖК-дисплей ЖК-дисплей Цвет ЖК-дисплей Цвет ЖК-дисплей Цвет ЖК-дисплей Цвет ЖК-дисплей Цвет ЖК-дисплей Цвет ЖК-дисплей Цвет ЖК-дисплей Вентилятор Нет (не нужно) Да Да Нет (не нужно) Нет (не нужно) Нет (не нужно) Нет (не нужно) Да Да Для зарядки аккумулятора Нет Нет Нет Да (но нужен диод) Да Да Да (но нужен диод, он будет с модулем) Да Да Функция Предустановленное выходное напряжение/ток
Мощность для хранения
Store ярлык для хранения и соотношение цена/качество
Точные ярлыки для хранения и соотношение цена/качество
Регулировки ЖК-дисплей яркости
Открыть или закрыть выход
2 группы данных
Предустановленное выходное напряжение/ток
Мощность для хранения
Store ярлык для хранения и соотношение цена/качество
Точные ярлыки для хранения и соотношение цена/качество
Регулировки ЖК-дисплей яркости
Открыть или закрыть выход
2 группы данных Предустановленное выходное напряжение/ток (в двух местах по установленной клавише)
Предустановленных защиты соотношение цена/качество
6 Бег значки состояния
Замок с ключом
Настройка данных и хранение указанной группы данных
Store ярлык для хранения и соотношение цена/качество
Точный ярлык M1 или M2 или указанная Группа данных
Регулировки ЖК-дисплей яркости
Открыть или закрыть выход
10 группы данных Предустановленное выходное напряжение/ток (в двух местах, по V, кнопка и клавиша установки)
Предустановленных защиты соотношение цена/качество
6 Бег значки состояния
Замок с ключом
Настройка данных и хранение указанной группы данных
Store ярлык для хранения и соотношение цена/качество
Точный ярлык M1 или M2 или указанная Группа данных
Регулировки ЖК-дисплей яркости
Открыть или закрыть выход
10 группы данных
Установка по умолчанию загрузки открытия или закрытия вывода




Примечание:

1. Когда вы получите продукт в первый раз, пожалуйста, не используйте руки, чтобы прикоснуться к компонентам, потому что статическое электричество человека может повредить некоторые чипы.

2. Вы должны убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение. При больших текущих обстоятельствах обратите внимание на устранение тепла.

3. Когда ток более 10 А или температура более 45 °C, вентилятор начнет работать. Когда температура более 65 ° c, модуль перестанет работать

4. Если вы используете AC-DC конвертера или трансформаторной катушки, добавьте выпрямитель (мост выпрямителя) и фильтр (более 4700 мкФ фильтрующий конденсатор). Если входной источник питания нестабильный, добавьте LC, L более 47 мкФ, C более 2200 мкФ.
