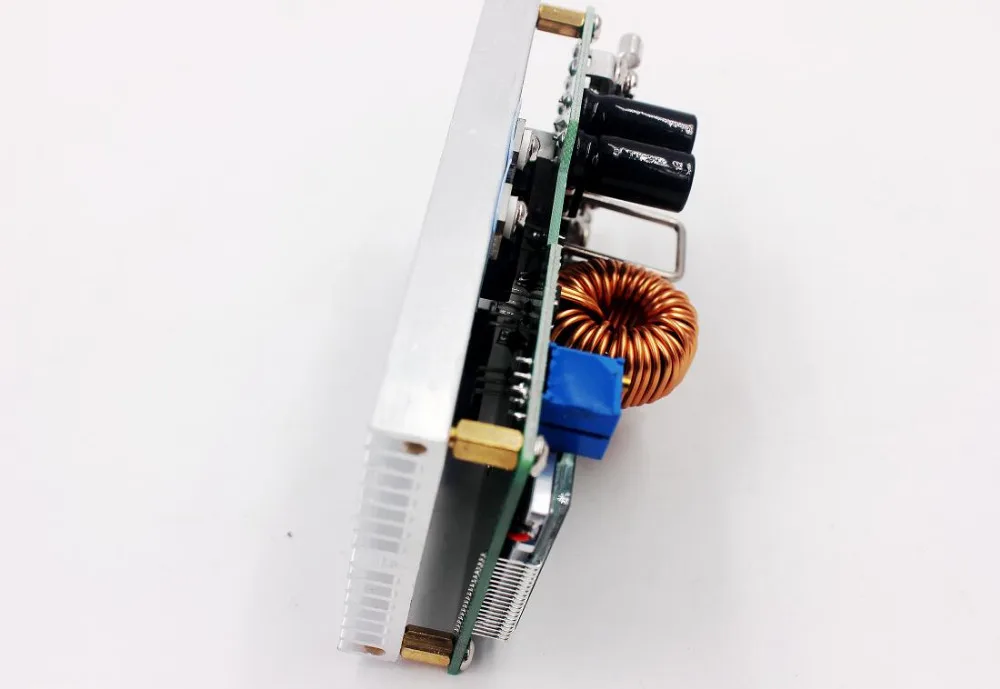

Преобразователь напряжения постоянного тока 20 А Регулируемый понижающий

RM1307731648838675

Входное напряжение: 7-50 в

Выходное напряжение: 0-36 в постоянно регулируется (может использоваться только для понижающего модуля, вход должен быть больше, чем выход 2 в выше)

Выходной ток: регулируемый, максимальный 20А (рекомендуется использовать в пределах 15А, 10А или 180 Вт ниже нормальной температуры может быть естественным охлаждением, с течением времени, пожалуйста, укрепляйте тепло! Выходное напряжение постоянного тока может регулироваться выше 2 в, регулирование тока, только в состоянии постоянного тока под будет работать.)

Выходная мощность: максимум 300 Вт (рекомендуется для использования в пределах 250 Вт, использование большого перепада давления для снижения мощности)

Рабочая температура: -20 ~ + 75 градусов (при использовании температуры трубки питания, больше, чем для укрепления тепла)

Рабочая частота: 300 кГц

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, настройка постоянного тока для значения постоянного тока

Входная защита обратного хода: Да

Выход Анти-рефлюкс: нет, добавьте диод для зарядки! Этот магазин доступен!

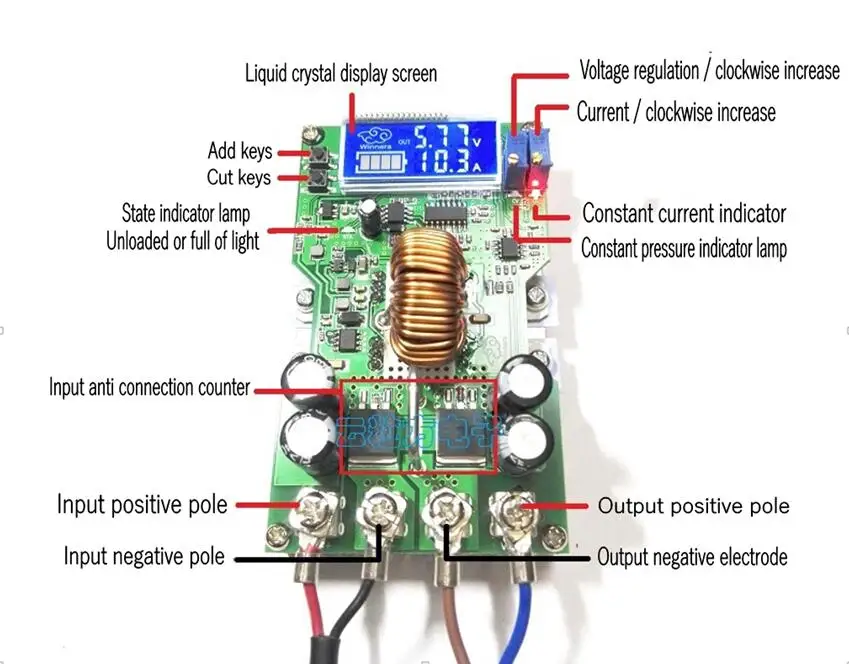

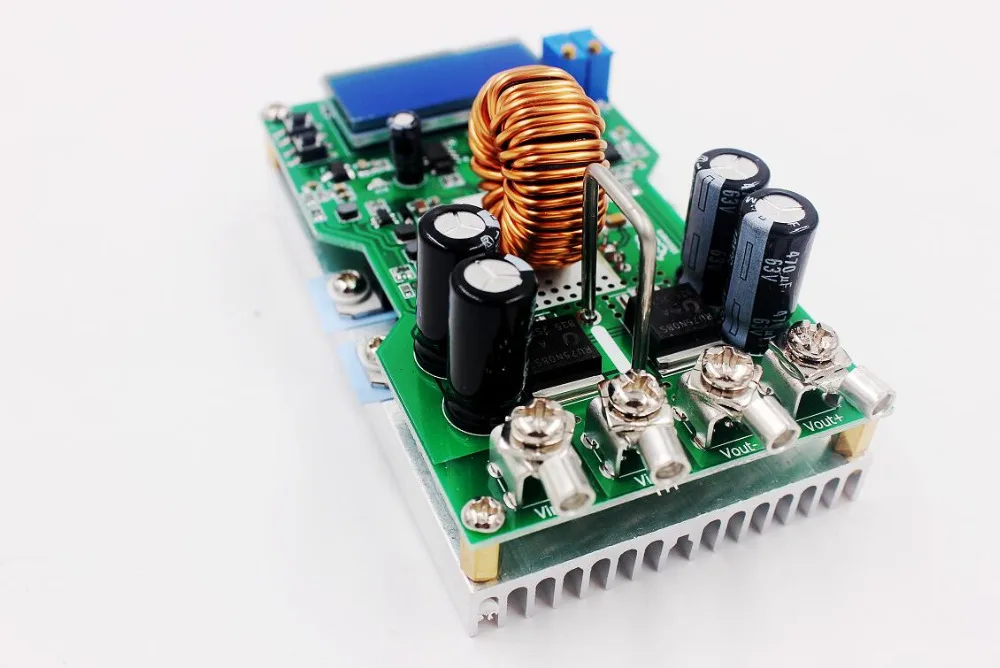

Проводка: клеммы или сварочные терминалы, вход VIN, выход VOUT

Размер модуля: длина 100 мм ширина 60 мм высота 48 мм

Вес: 182 г



Инструкции по установке:

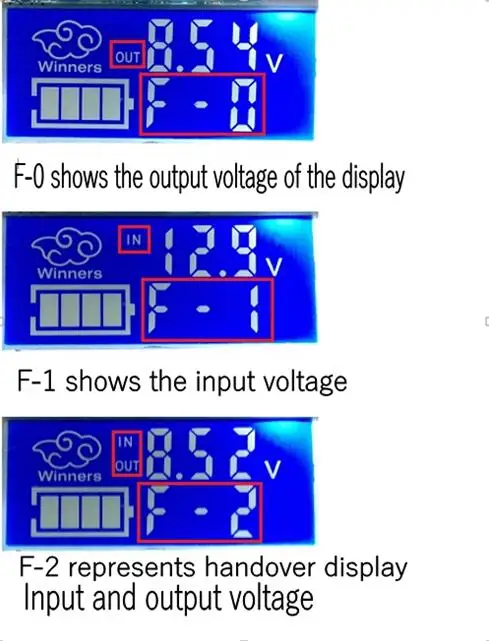

Клавиша «+» может установить режим отображения, который разделен на три вида:

1. Режим F-0: отображение выходного напряжения;

2. Режим F-1: отображение входного напряжения;

3. Режим F-2: поочередно отображает Входное и выходное напряжение;;

Описание использования: нажмите кнопку «+», циркулируйте три вида режима отображения, нажмите кнопку «-» для сохранения и выхода и отделите подсветку ЖК-дисплея в соответствии с клавишей «-».



Применение Сфера

Обратите внимание, что Постоянный ток и регулируемый ток должны быть в режиме постоянного тока, когда выходной ток фактической нагрузки больше установленного тока. В противном случае состояние постоянного напряжения не будет работать до тех пор, пока 2A не будет переключен на 2A. Выходное напряжение более 2 В постоянного тока начнет действовать.

Как обычный понижающий модуль с возможностью защиты от перегрузки по току

2. Использование инструкций:

(1) в разгруженном состоянии «потенциометр постоянного напряжения CV» регулируется, чтобы выходное напряжение достигло значения напряжения, которое вы хотите.

(2) выходной конец модуля прямого короткого замыкания (толстый провод или Пинцет соединены с выходным концом может быть коротким, коротким Примечание: когда нет регулируемого регулирования напряжения ") на потенциометре постоянного тока CC" для отображения значения тока значений защиты от перегрузки по току; Или ток нагрузки регулируется. (Например, текущее значение платы Амперметр показывает текущее значение 4A, затем максимальный ток модуля

Ограничен 4А, ток до 4А, светильник индикатора постоянного тока красный индикатор светильник).

(3) Возьмите нагрузку, работайте

2. Используйте в качестве зарядного устройства

 Применение метод:

(1) определяет Поплавковый стабилизатор напряжения аккумулятора и зарядный ток никель-металл-; (в том случае, если литиевая батарея параметр 3,7 v/2200 мА · ч, затем поплавок напряжение 4,2 V, максимальный зарядный ток 1С, а именно 2200mA0)

(2) состояние без нагрузки, отрегулируйте «потенциометр постоянного давления CV до выходного напряжения до плавающего напряжения»;

(3) выходной конец модуля прямого короткого замыкания (толстый провод или Пинцет соединены с выходной концом может быть коротким, короткое Примечание: когда нет регулируемого напряжения регулировочный потенциометр CV) при постоянном давлении для отображения значения тока предустановленного значения зарядного тока; Или ток нагрузки регулируется.

(4) зарядный ток лампы заводским настройкам по умолчанию является 0,1 времен зарядный ток никель-металл-; (аккумулятор в течение зарядный ток никель-металл-уменьшается со временем, постепенно из постоянный ток зарядки для постоянное напряжение зарядки, если ток зарядки установлен на 1А, то когда ток зарядки меньше 0,1а, Индикатор зарядки полон желтого цвета. Светильник синий светильник s в тех случаях, когда батарея полностью заряжена) после зарядки, пожалуйста, отсоедините клемму аккумуляторной батареи, затем отсоедините входной разъем аккумулятора для предотвращения обратного потока поврежденный модуль!

(5) подключите аккумулятор и зарядите аккумулятор.

3. Как модуль с драйвером постоянного тока для светодиода

(1) определить рабочий ток и максимальное рабочее напряжение, которое вам нужно водить светодиодный.

(2) в разгрузочном состоянии «потенциометр постоянного напряжения CV» настраивается, чтобы выходное напряжение достигло рабочего напряжения светодиодный.

(3) выходной конец модуля прямого короткого замыкания (толстый провод или Пинцет соединены с выходной концом может быть коротким, короткое Примечание: Когда нет регулируемой регулировки напряжения ") при постоянном токе потенциометра CC" для отображения значения тока достигает заданного светодиодный; Или подсоединить ток нагрузки регулируется
