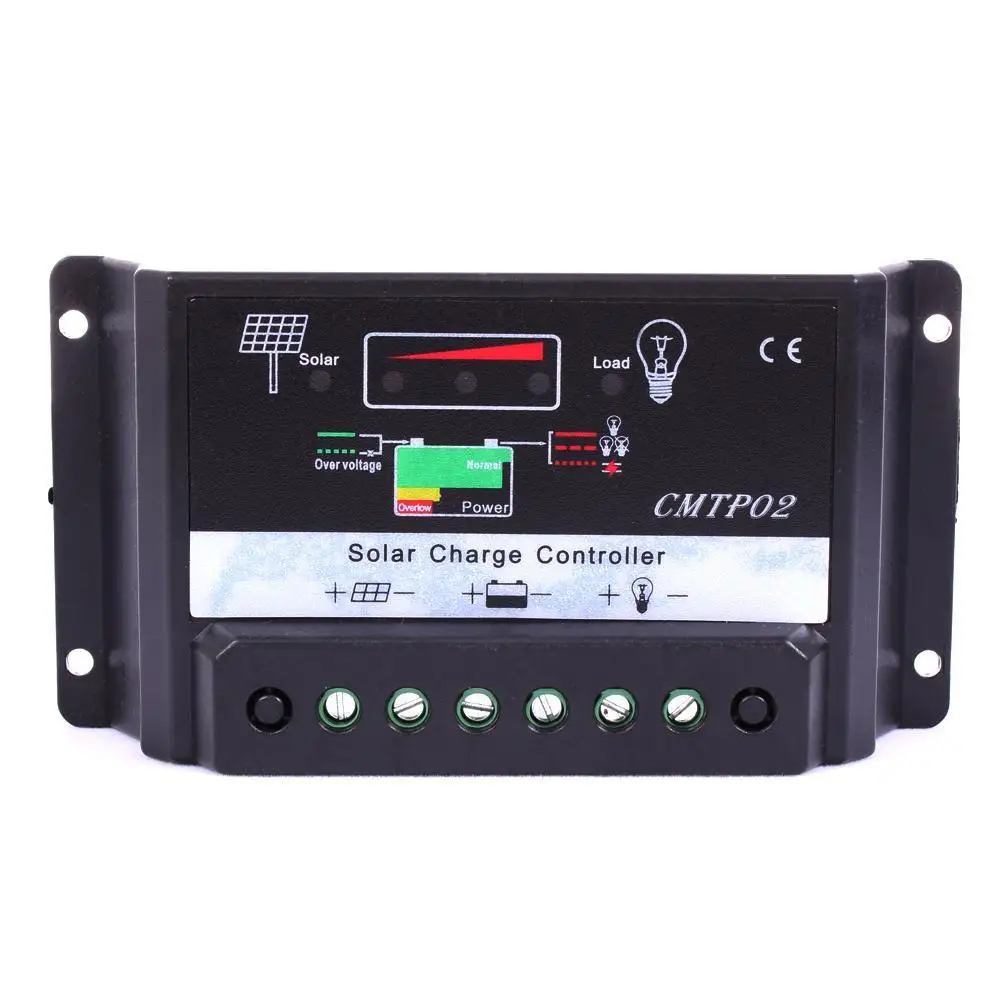

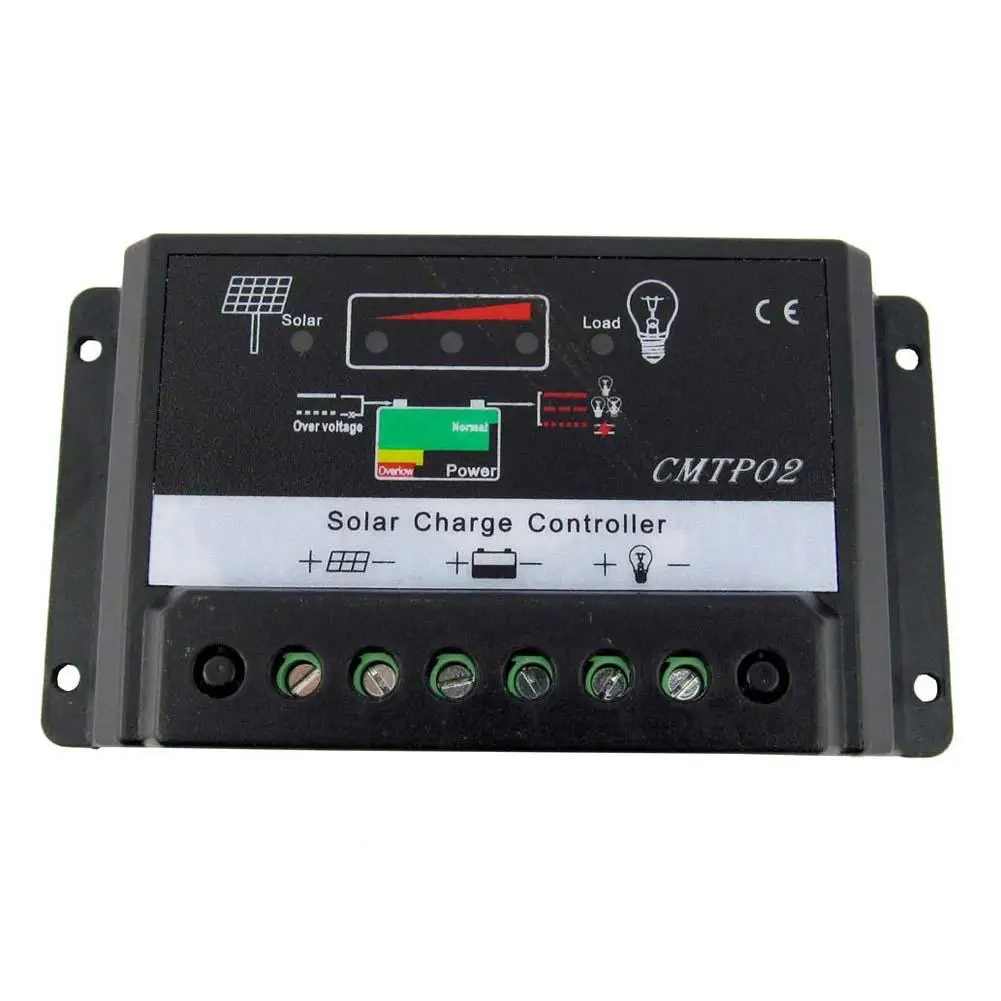

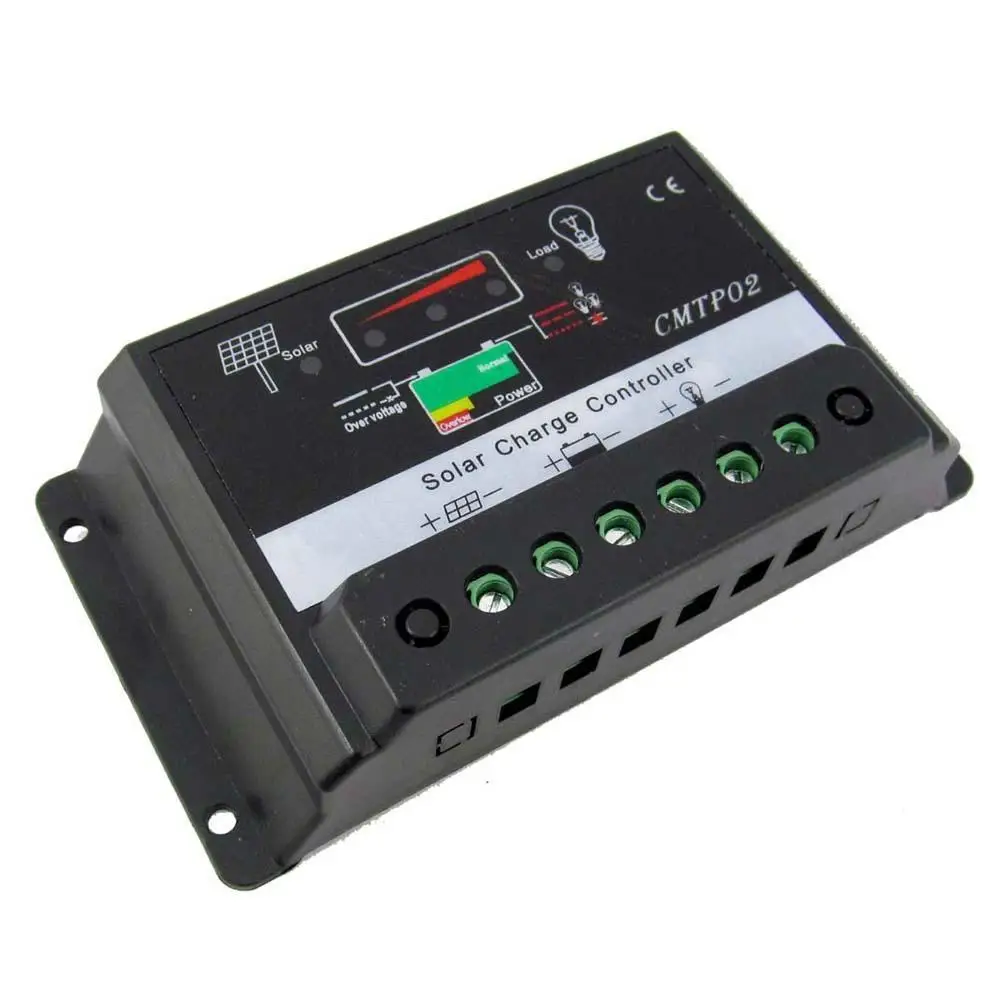

15A MPPT 12В/24В солнечная панель контроллер заряда батареи Регулятор безопасной

15A MPPT 12В/24В солнечная панель контроллер заряда батареи Регулятор безопасной

MPPT Контроллер заряда для фотоэлектрических систем

1. Безопасность
Полное внимание к безопасности людей и собственности было сделано при проектировании продукции. Однако неправильное соединение может привести к поломке системы или даже аварийной ситуации. Для вашей безопасности и выгоды, следующие правила должны быть выполнены во время операции.
Установка этого продукта должна быть трут руководством профессионалов в этой области.
Предотвратить этот контроллер от воды, влажности и насекомых, чтобы избежать короткого замыкания.
Держите детей и нетрудоспособных людей подальше от контроллера
Держите контроллер вдали от электрического нагревателя, нагревательной машины и других высокотемпературных электроприборов; Избегайте, чтобы контроллер непосредственно страдали от изоляции.
Пожалуйста, проверьте номинальное напряжение солнечной панели, батареи и нагрузки перед подключением. 12V Номинальное напряжение 12V, 24V Номинальное напряжение 24V, 48V Номинальное напряжение 48V.
Убедитесь в правильности соединения между положительными и отрицательными полюсами солнечных панелей, батарей и нагрузок.
Диаметр соединительного кабеля должен соответствовать требованиям тока. Не используйте тонкий диаметр кабеля, более тонкий диаметр. Чем больше сопротивление, это вызовет более высокую температуру и снижение выходной мощности.
Общий номинальный ток солнечной панели и нагрузки должен быть меньше номинального тока контроллера.
Компоненты системы должны быть правильно и прочно подключены. Предотвращает окисление и плесень клемм, чтобы избежать проблем с подключением.

2. Особенности

MPPT контроллер солнечного заряда MPPT10-60: по сравнению с обычным контроллером солнечного заряда, этот MPPT контроллер может повысить эффективность на 10%-30%.
Этот контроллер может заряжать и разряжать одновременно.
Этот MPPT контроллер имеет идеальную функцию SOC, контроль тока заряда и подачу питания к нагрузкам.
Функция:
Всегда держите батарею в состоянии наполнения.
Предотвращает перезарядку аккумулятора.
Предотвращает чрезмерную разрядку аккумулятора.
Предотвращает обратную зарядку аккумулятора к солнечным панелям в ночное время.
Защита от обратной полярности для аккумулятора
Защита от обратной полярности солнечных панелей
При низком напряжении батареи контроллер автоматически отключает нагрузку от системы. Если напряжение батареи снова в норме и нагрузка перезагрузится.
Предохранение от грома
В соответствии с уровнем напряжения батареи Контроллер может автоматически устанавливать напряжение заряда-выключения, напряжение нагрузки-выключения, Напряжение восстановления нагрузки. (По умолчанию параметр находится в состоянии 25 ℃, заблокирован процессором, не может регулироваться.)

Контроллер автоматически компенсирует температуру зарядного напряжения в соответствии с изменением температуры окружающей среды.

3. Укажите светильник и кнопку
В тех случаях, когда красный светодиодный (за дополнительную плату), батарея заряжена на сильно; В тех случаях, когда красный светодиодный мерцает, батарея со слежением за максимальной точкой мощности, заряжен в постоянное напряжение; В тех случаях, когда красный светодиодный-это часто зарядка
Когда зеленый светодиодный (нагрузка) включен, нагрузки работают; Когда зеленый светодиодный (нагрузка) выключен, нагрузки перестанут работать.
Три светодиода, меняющих цвет (батарея), когда светильник красный, он показывает низкое напряжение, зеленый-полный заряд батареи, оранжевый-нормальное состояние.

4. Проблемы раствор

Явление: зеленый светодиодный, индикатор заряда батареи светодиодный горит красным цветом.

Причина: низкое напряжение батареи

Разрешение:

A: отключите питание, отключите нагрузку; Повторно Подключите нагрузку после того, как заряд станет нормальным.

B: проблема заряда батареи: Увеличьте мощность панели солнечных батарей или измените батарею.

Феномен: индикатор батареи Оранжевый Светодиодный индикатор нагрузки зеленый светодиодный нагрузки не могут работать.
Причина: из-за перегрузки или короткого замыкания внутренний предохранитель контроллера отключается

Решение: через 10-20 минут после устранения неисправности предохранитель автоматически возвращается к работе.

Особенности кабельных разъемов для солнечной панели типа Y:
-1 пара кабельных разъемов Типа Y для солнечной панели: одна мама-двойная вилка (F/M) и одна вилка-двойная розетка (M/F)
-Его можно использовать в суровых условиях
-Совместимость
-Двойные уплотнительные кольца для лучшего водонепроницаемого эффекта
-Совместимость с Фотоэлектрические кабели с различными диаметрами изоляции

-Характеристики кабеля: 4мм2 (AWG12)
-Номинальный ток: 30A
-Номинальное напряжение: 1000 В постоянного тока
-Контактное сопротивление: ≤ 0,2 мм Ω
-Степень водонепроницаемости: IP67
-Класс пламени: UL94-VO
-Класс безопасности: Ⅱ
-Сила снятия: ≥ 50Н
-Сила вставки: ≤ 50Н
-Материал изоляции: PPO + PA
-Соединительная система: Обжимное соединение
-Диапазон температур: -40 ℃ ~ + 90 ℃
-Длина кабеля: 31 см

Посылка включает в себя:

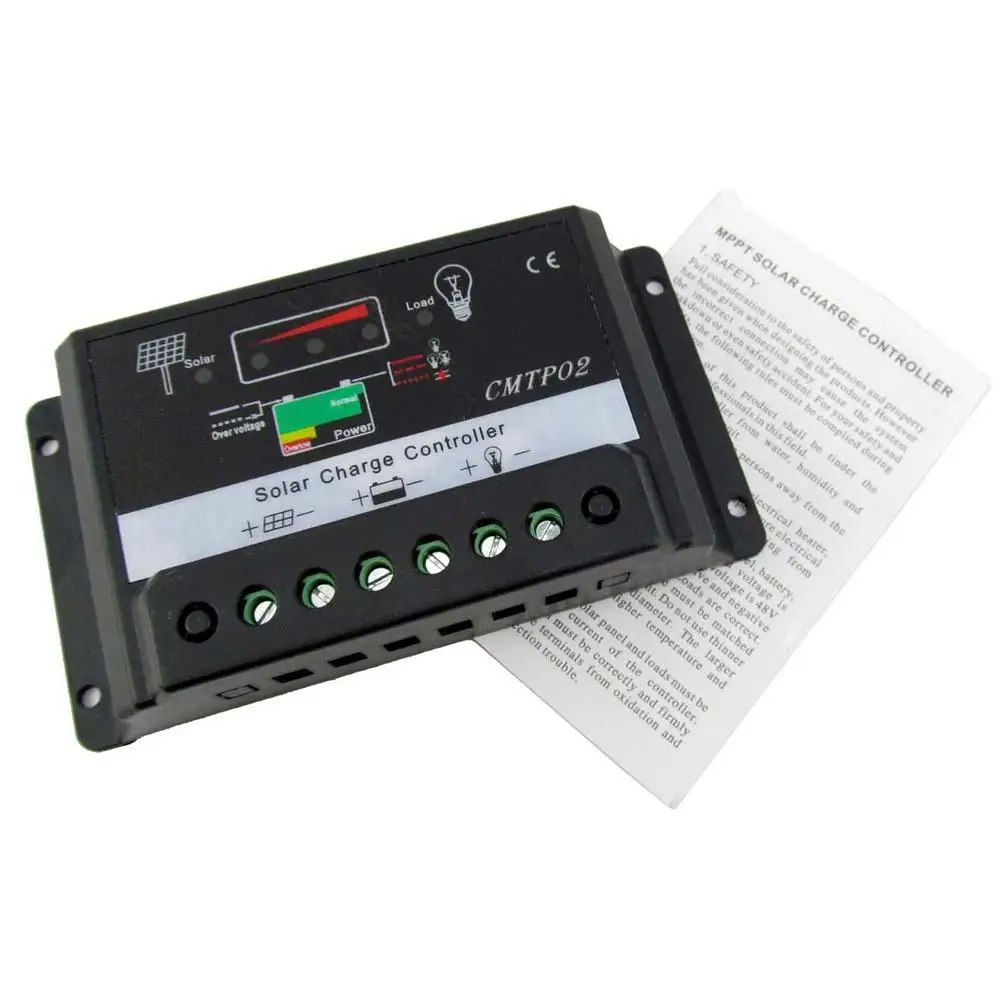

1x MPPT контроллер солнечного заряда

1x Руководство пользователя на английском и китайском языках

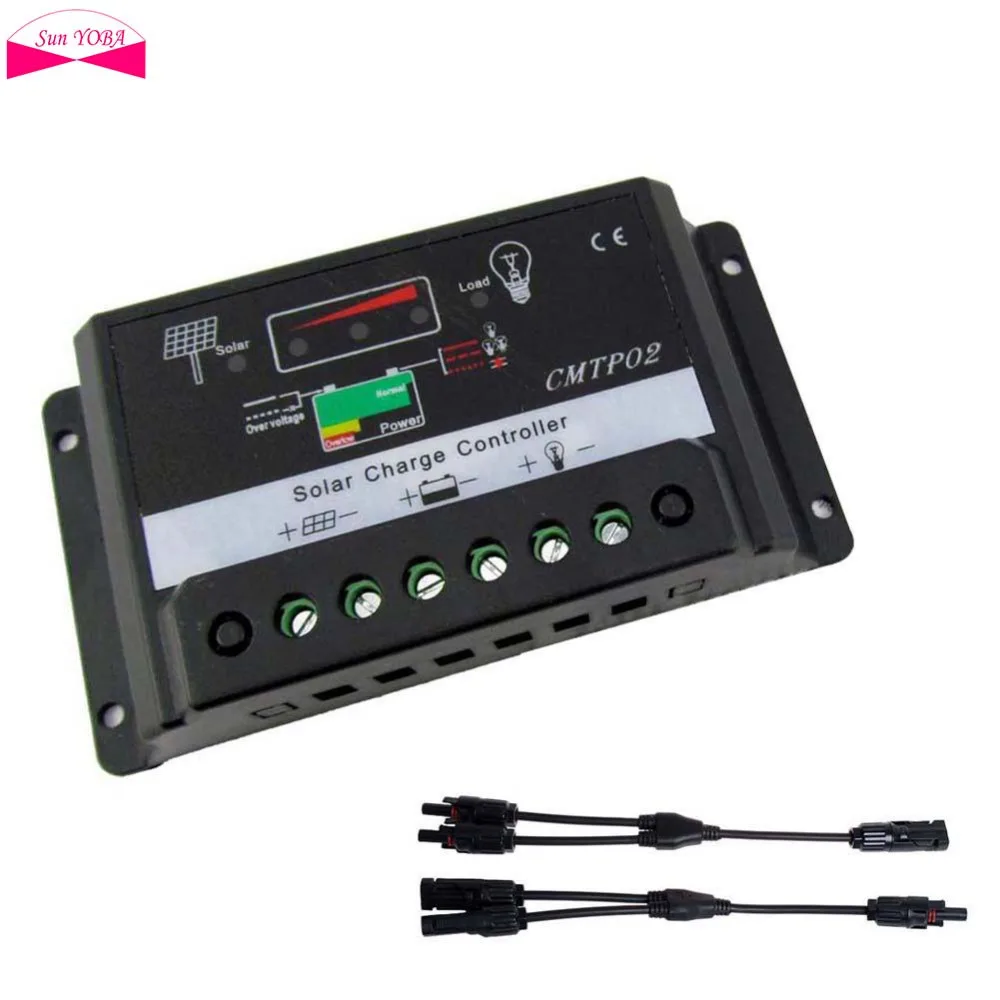

1 пара кабельных разъемов Типа Y для солнечной панели (один мужской и один женский)
