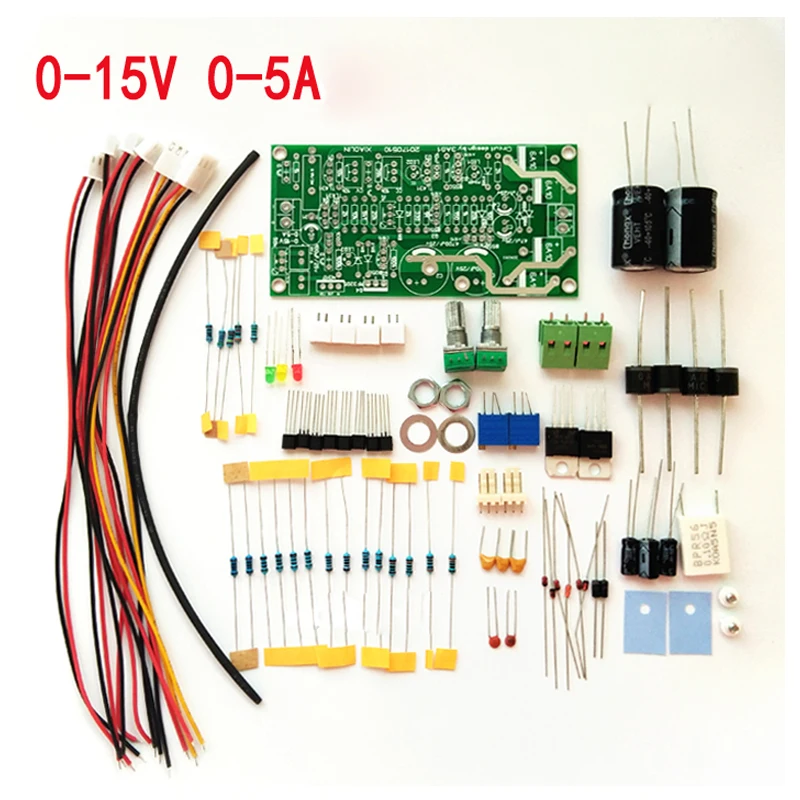

Регулируемый источник питания экспериментальный 3AG1 Комплект 0 15 в 5A регулятор

Регулируемый источник питания экспериментальный 3AG1 Комплект 0 15 в 5A регулятор

Примечание: Этот продукт предоставляет детали, которые должны быть сварены в готовую продукцию самостоятельно

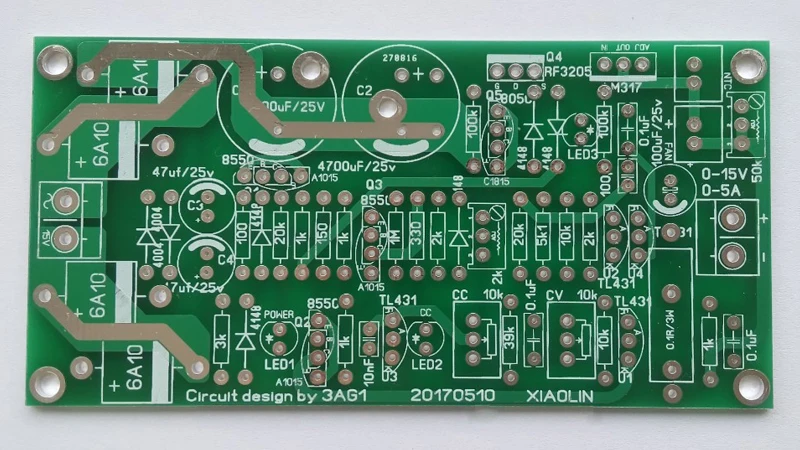

0-15 в 0-5A Регулируемый экспериментальный линейный регулятор напряжения постоянного тока

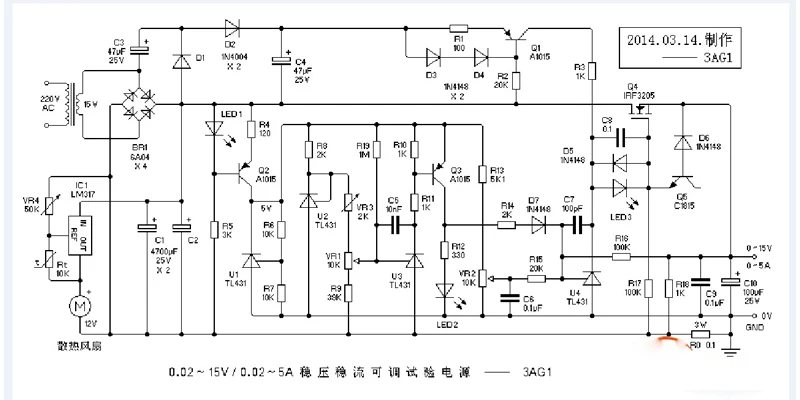

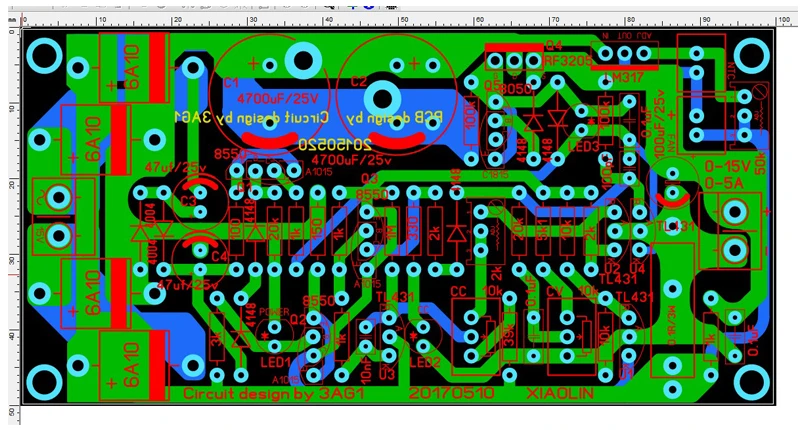

Принцип: TL431 как встроенный 2,5 В напряжение эталонный перевернутый выход op amp, но также режим вывода OC, отличается от обычного дополнительного выхода op amp. U1 подключен к 5V напряжения, U2 эквивалентен 2,5 V прецизионной трубки регулятора, так как TL431 как Компаратор напряжения, его пороговое напряжение выше, между 2,45 ~ 2,55 V, таким образом, используйте U2, чтобы поднять резистор тока, слабый сигнал напряжения. U3 и Q3 и другие компоненты цепи постоянного управления потоком, ток нагрузки, как правило, увеличивается, падение напряжения на чувство резистора R0 увеличивается, U3 будет иметь свойство включаться, q3 перевернутый выход высокий, с одной стороны через LED2 как стабильный поток инструкции, Другая добавляется к регулировке U4 R, U4 K-боковое выходное напряжение уменьшается, выходное напряжение трубки регулятора IRF3205 также имеет свойство уменьшать, для поддержания стабильности тока нагрузки. Управляя U4, отрегулируйте напряжение терминала, вы можете достичь регулировки выходного напряжения или настройки выходного тока.
