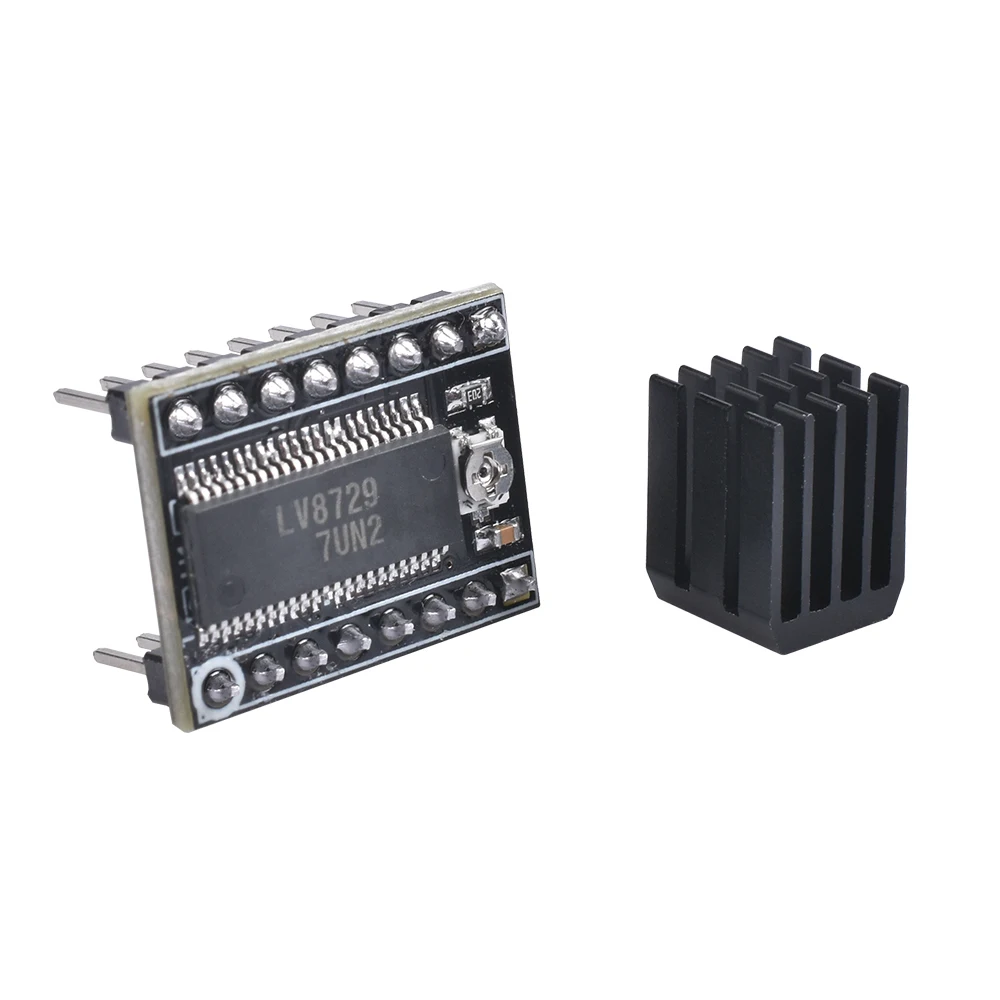

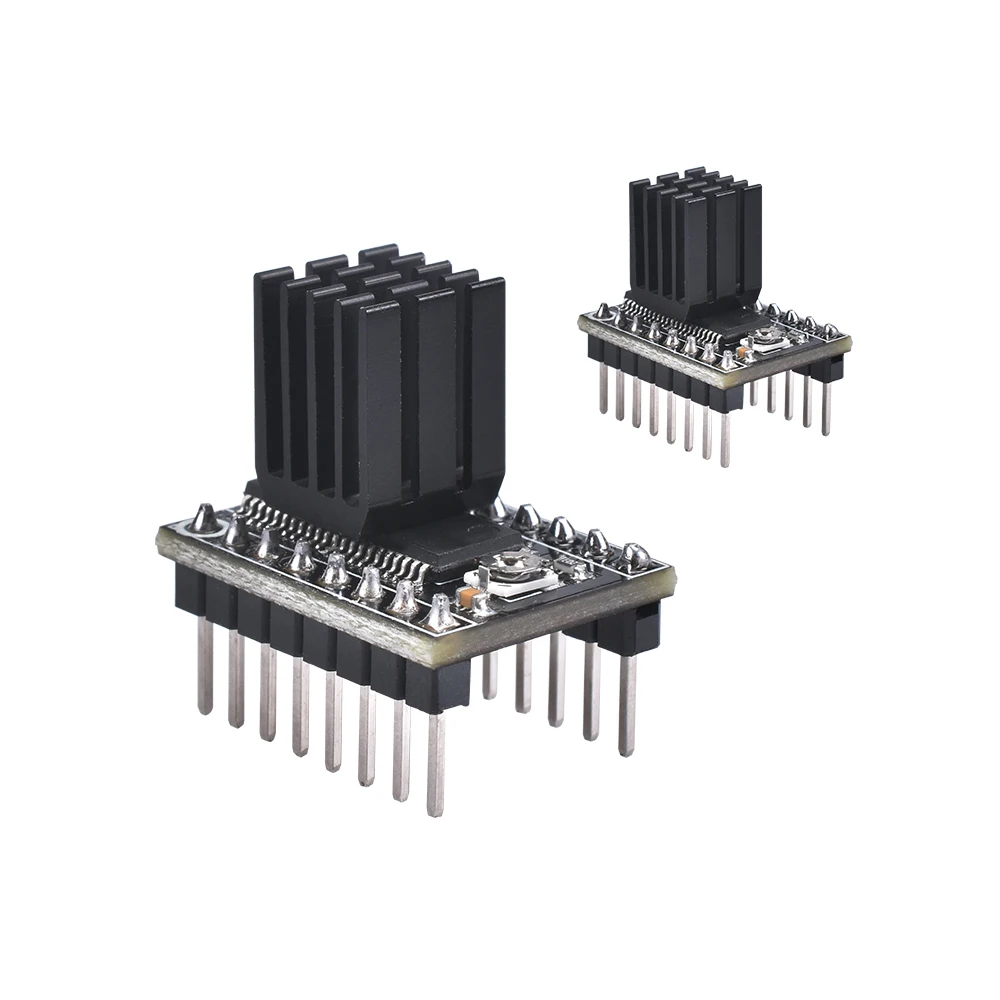

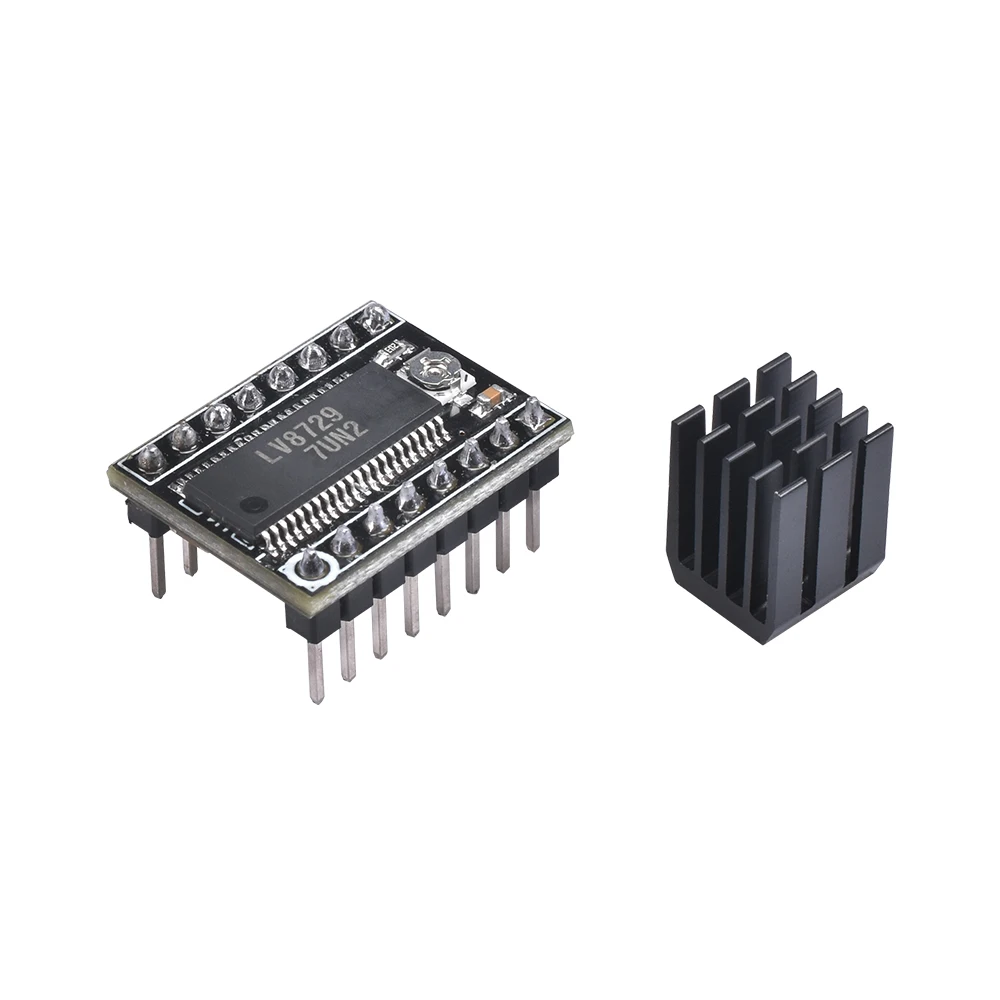

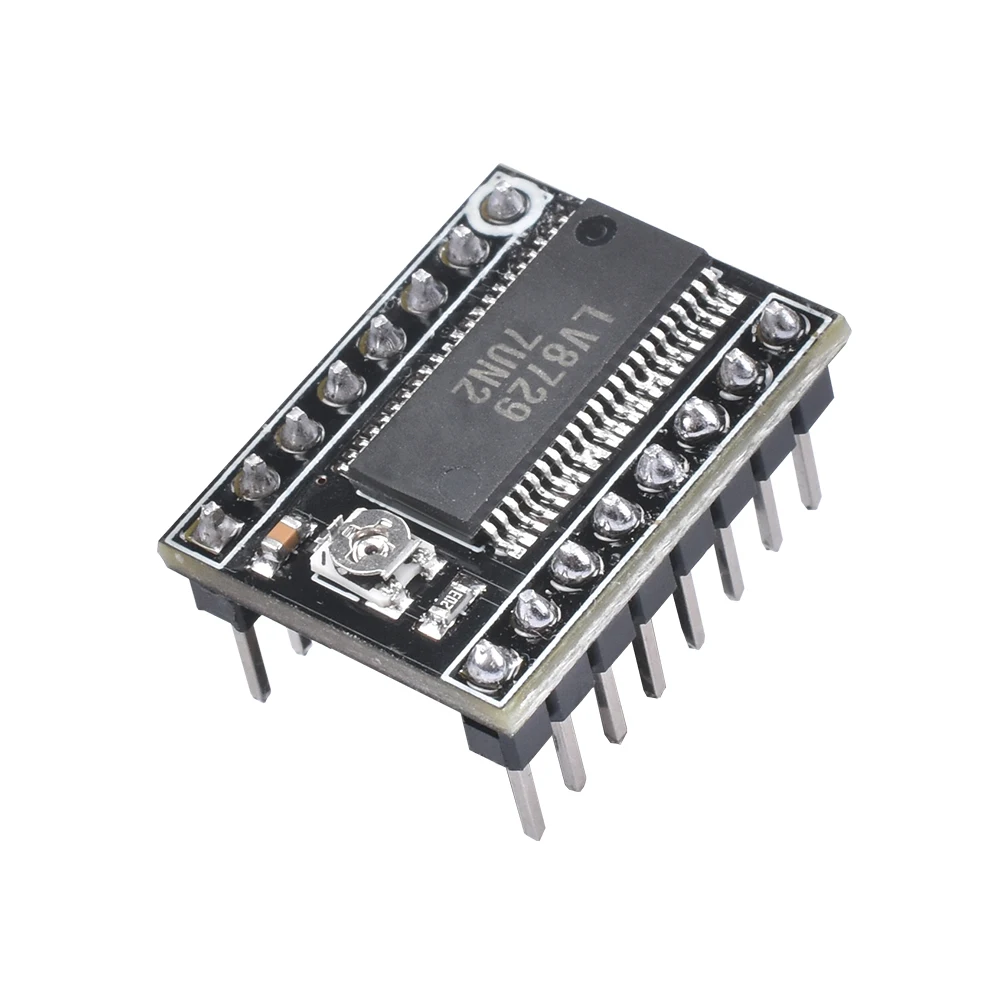

BIQU LV8729 Драйвер шагового двигателя 4-слойные PCB крайне низкий уровень шума, LV8729 модуль драйвера с теплоотводом

LV8729 модуль драйвера с 128 подразделениями-хороший выбор для шагового двигателя Nema, ток которого меньше 1,5a, что делает двигатель устойчивым, тихим и точным.

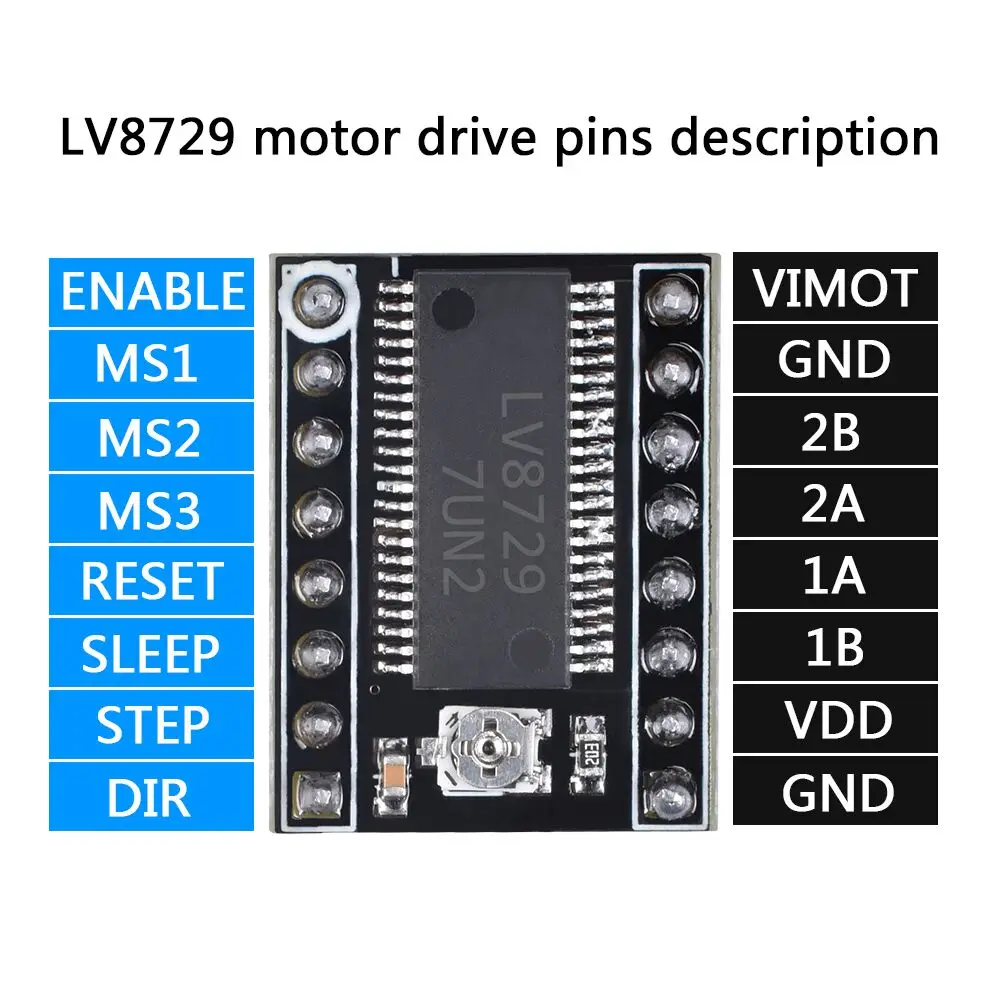

Технические характеристики:

Размеры: 1,5 мм * 2,0 мм (такой же, как на A4988 и DRV8825)

Максимальный ток drrive: 1.8A (по умолчанию 0.8A)

Рабочее напряжение: 6-36 в, предлагаемое напряжение 12 В

Вспомогательные Части: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128

Процесс производства: четырехслойная печатная плата

В 64 подразделениях или 128 подразделениях контроллер обладает лучшим ультра-тихим эффектом.

Примечание: Пожалуйста, убедитесь, что направление соединения правильное, или это повредит чип и контроллер.

Алгоритм тока драйвера и его Настройка:

1.Формула тока драйвера: I = Vref/(Rs * 5), Rs = 0,22 Ом, Imax = 1.8A

2. Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко сжечь привод.

3. Подключите и источника питания и USB для питания постоянного тока при измерении напряжения.

4. Небольшая регулировка для драйвера потенциометра. Отрегулируйте его снова после измерения, чтобы избежать сжигания драйвера чрезмерным током.

5. Чтобы увеличить ток, медленно вращая потенциометр по часовой стрелке и против часовой стрелки, чтобы уменьшить.

Примечание: Пожалуйста, убедитесь, что направление подключения правильное, или это, вероятно, сгорит чип драйвера и плата контроллера. Настоятельно рекомендуем делать хорошую работу с охлаждением, не используйте модуль для зарядки аккумулятора.

LV8729 увеличивает тепловыделение советы:

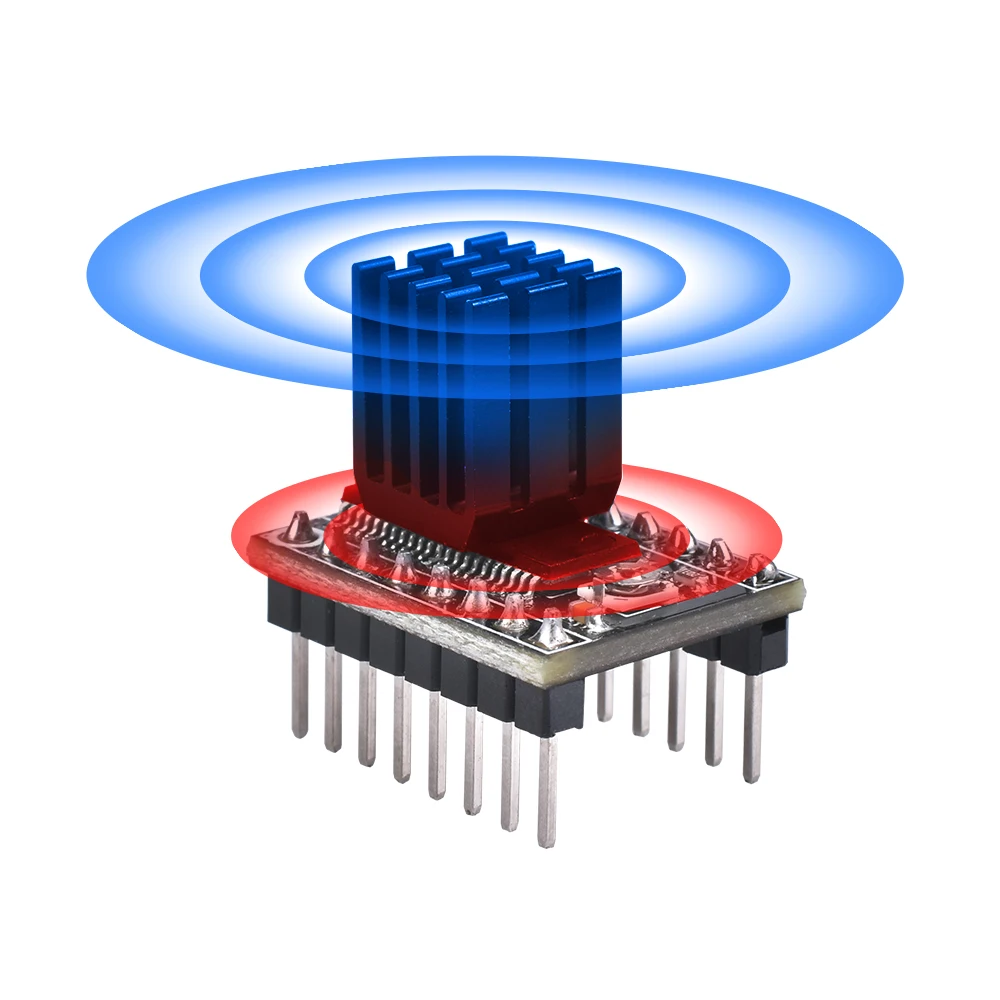

Чтобы рассмотреть тепло, LV8729 использует четыре слоя печатной платы для рассеивания тепла, тем временем чип крепится с радиатором, который по умолчанию 1A.SinceLV8729 Отдел привода двигателя относительно большой, для стабильной работы 3D-принтера, любой шаговый двигатель должен активно рассеивать тепло, например, с помощью вентилятора, Подвесная теплоотвод, или установка большого вентилятора для вашего контроллера.

4 шт *LV8729 Драйвер шагового двигателя

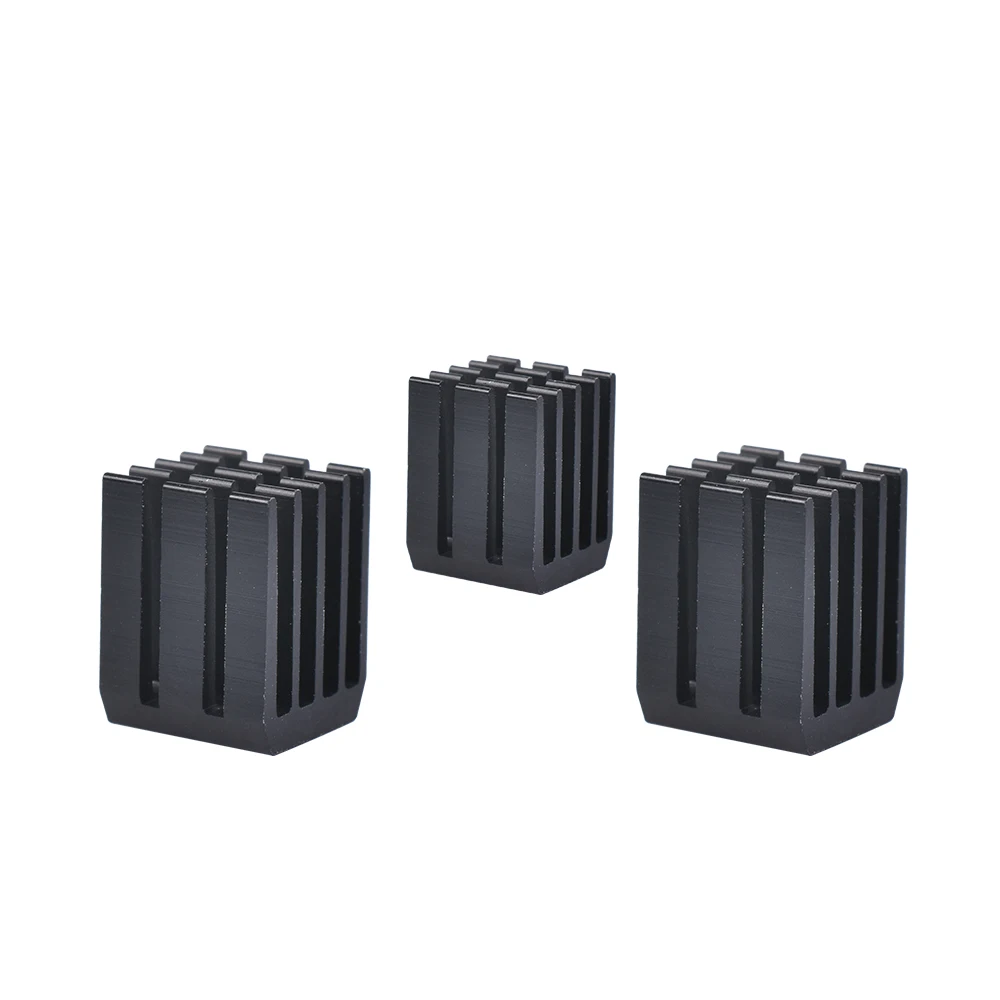

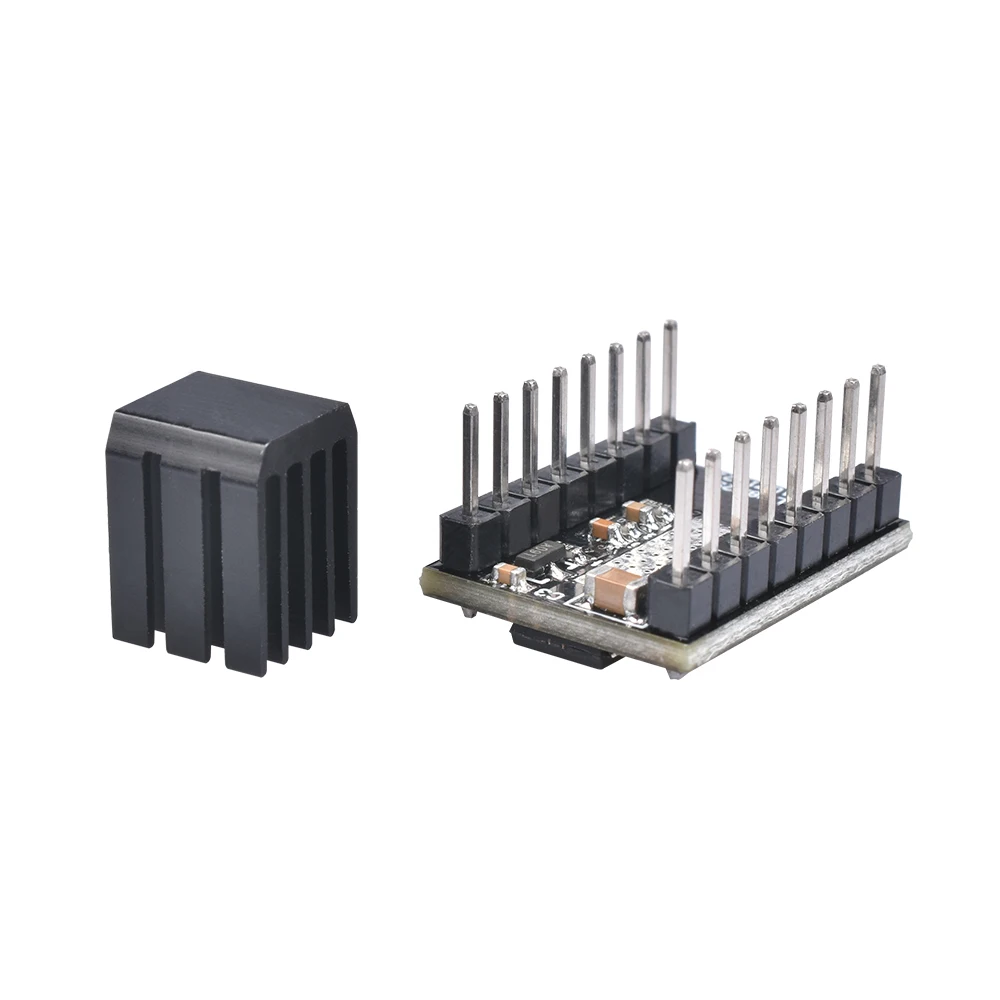

4 шт. * теплоотвод с наклейкой
