SA-250 антенные анализаторы, предназначенные для тестирования, проверки, настройки или восстановления антенн и линий подачи антенн.

В основном это s.w.r. (Соотношение постоянных волн) и измерительные приборы импеданса (анализаторы векторных импедансов).

Удобный-для использования режимов измерения. Сделать surecom привлекательным для профессионалов и хоббитов. Очень важно, чтобы графический дисплей различных параметров по широкому диапазону частот является ключевой особенностью эти анализаторы, которые значительно уменьшают время, необходимое для регулировки антенны.

■2.2 ”прецизионный ЖК-экран, высоколюмен ЖК-яркость, легко читается в прямых солнечных лучах

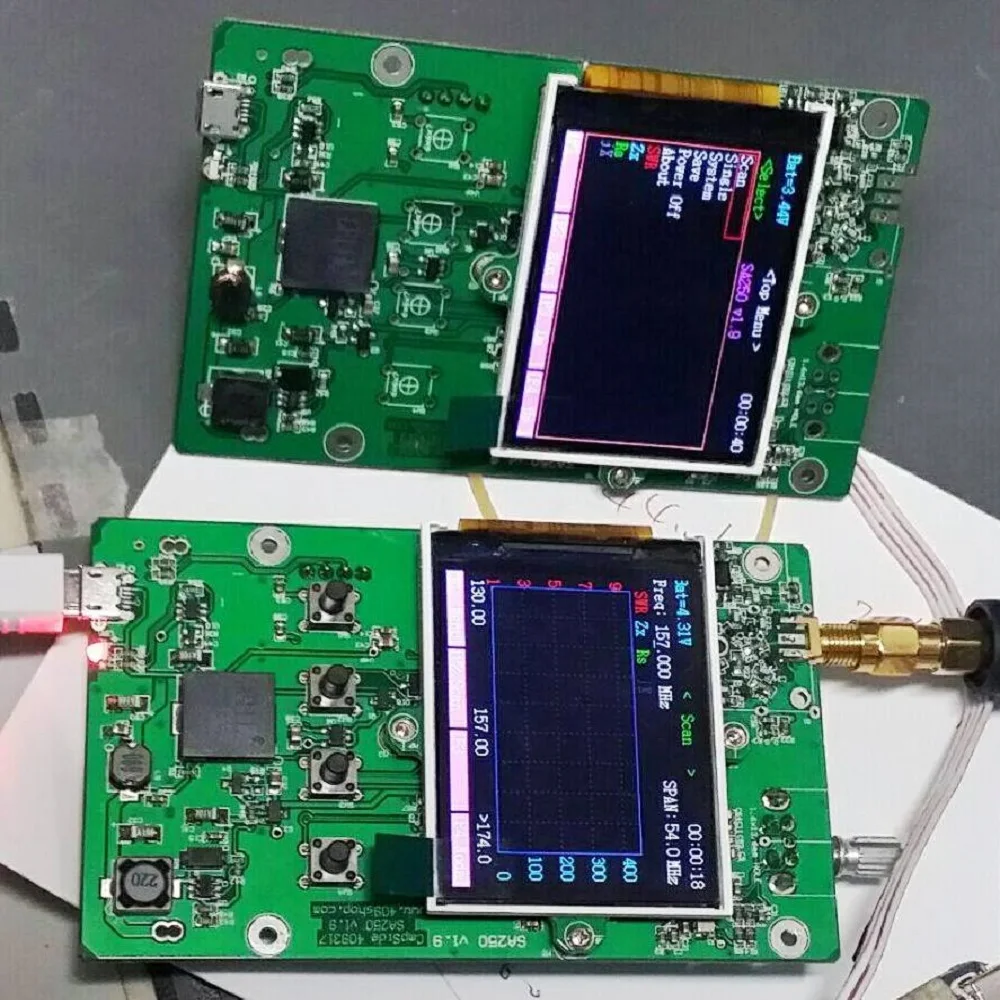

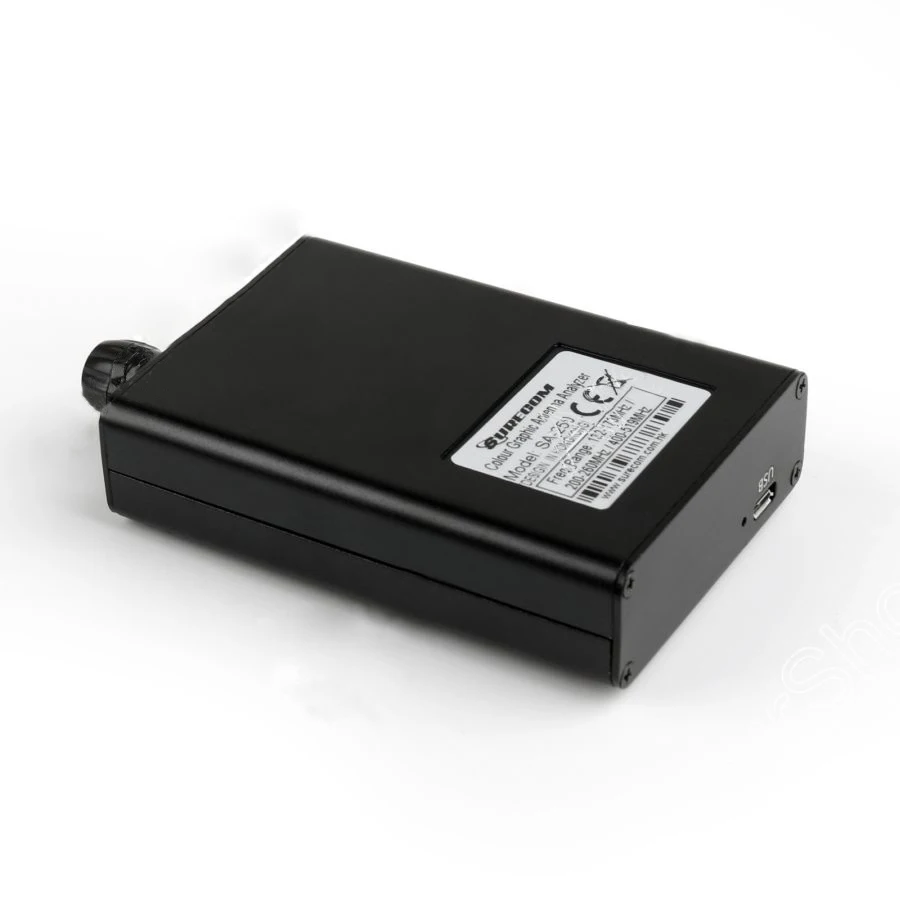

■Сверхмощный алюминиевый корпус, сильная противоскользящая способность.

■Очень компактный и удобный для использования на местах

■Встроенный rechargertable литий-ионный аккумулятор

■Полный диапазон частот (не нужно выбрать группу)

■Простая настройка, только четыре кнопки управления с удобным на экране мягкими меню

■Постоянный индикатор состояния батареи и автоматическое отключение

■Встроенный таймер показывает истекшее время, когда устройство включено

■Высокоэффективный ИС, низкое энергопотребление, самые длинные рабочие часы

■Измерение частоты измерения частоты.

■Один режим быстрого сканирования Botton (V1, V2, u) или 3 полосы на весь экран.

■Автомаркер best s. w. R. Опорный уровень

Технические характеристики:

Модель без. SA-250

Частотный диапазон: 132-173 мГц/200-260 мГц/400-519 мГц

Разъем: SMA-Женская (50 Ом)

Rf Выход Мощность: 1-1.5 В (5-10дБ)

Шаг частоты: 0.1/1/10/100/1000 кГц

КСВ. Диапазон: 1.00-19.99

Zrx диапазон: 0-99.9

Сборка-в батарее: 3.7 В 900 мАч, li-ion 14500

Напряжение Вход: DC5V> 500mA

Стабильность частоты: <0.5PPM

Span Ширина: 0.54 мГц/1.35 мГц/2.7 мГц/5.4 мГц/10.8 мГц/27 мГц/54 мГц /108 мГц/216 мГц/432 мГц

Зарядное устройство индикатор: Двухцветной светодиод скрытый (когда не заряжается) есть три инструкции Состояние:

1, зарядка (красная);

2, зарядка завершена (зеленый)

3, батарея вина (мигает)

Зарядное устройство штекер: Стандартный разъем Micro USB

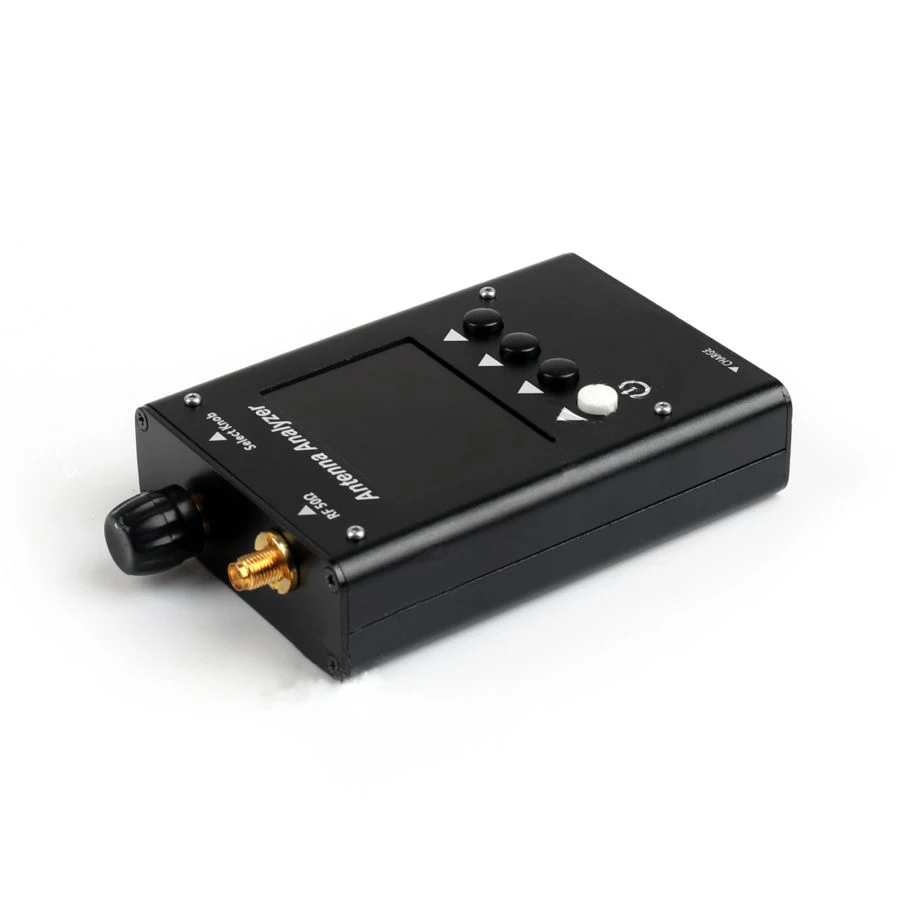

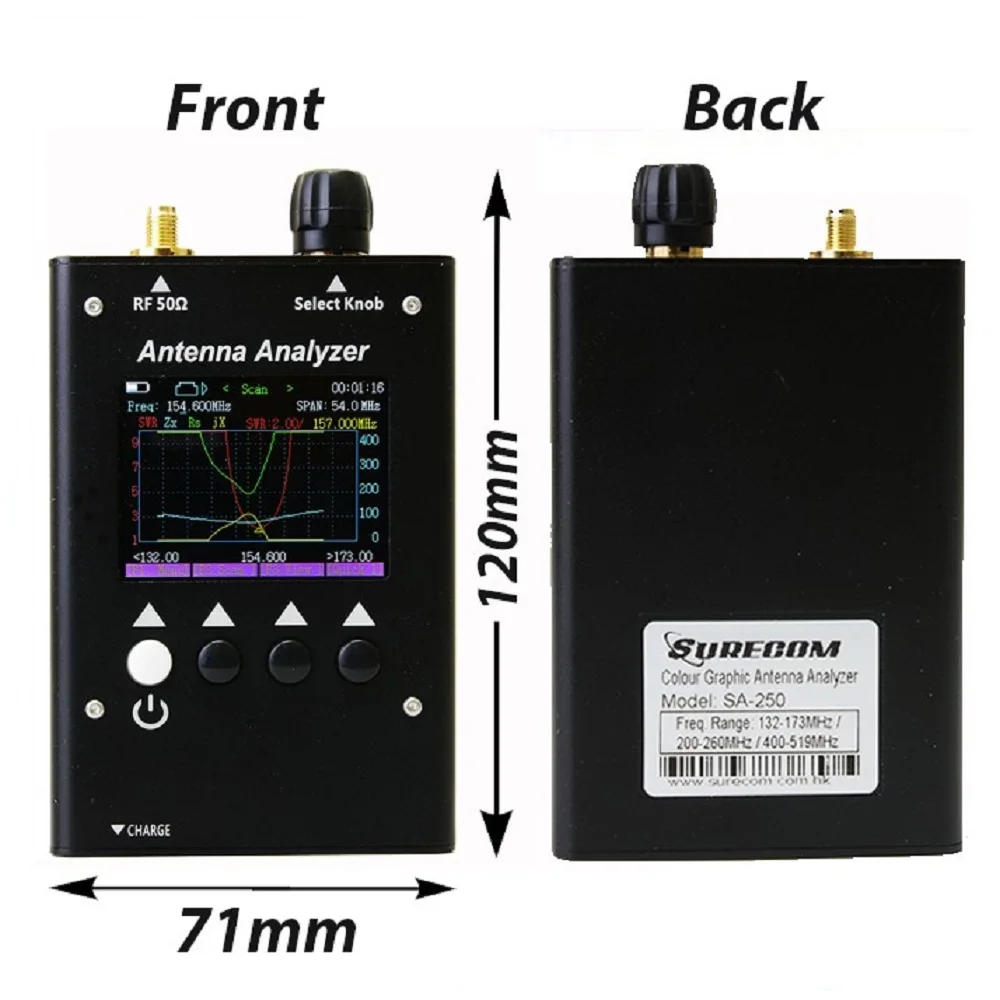

Размеры: 70 х 120 х 25 мм

Цвет Дисплей: ЖК LCD 320x240 пикселей

Вес:172 г

Источник питания: Встроенный 3.7 В, 900-мач, размер 14500 литиевой батареи.

Контроллер заряда: интеллектуальное зарядное устройство, светодиодная зарядка-индикатор состояния

Монитор напряжения: на экране dvm, плюс Значок состояния батареи

Источник зарядного устройства: любой USB-порт, анализатор принимает штекер Micro-USB

Силовые устройства: таймер автоматического отключения, автоматический запуск/остановка rfgenerator controlinterface

Разъем RF: SMA-Female, (опционально PL-259, N разъем нужен адаптер)

Разъем зарядки аккумулятора: micro-usb

Экран: 2.2 дюймов, высоковыходной цвет TFT

Функциональные Ключи: 4 Боттона, с экранным (мягким меню) идентификаторами

Настройка: Поворотный энкодер с пресс-в Tuning-Step selection

Вес и размеры

Корпус: Алюминий из металла

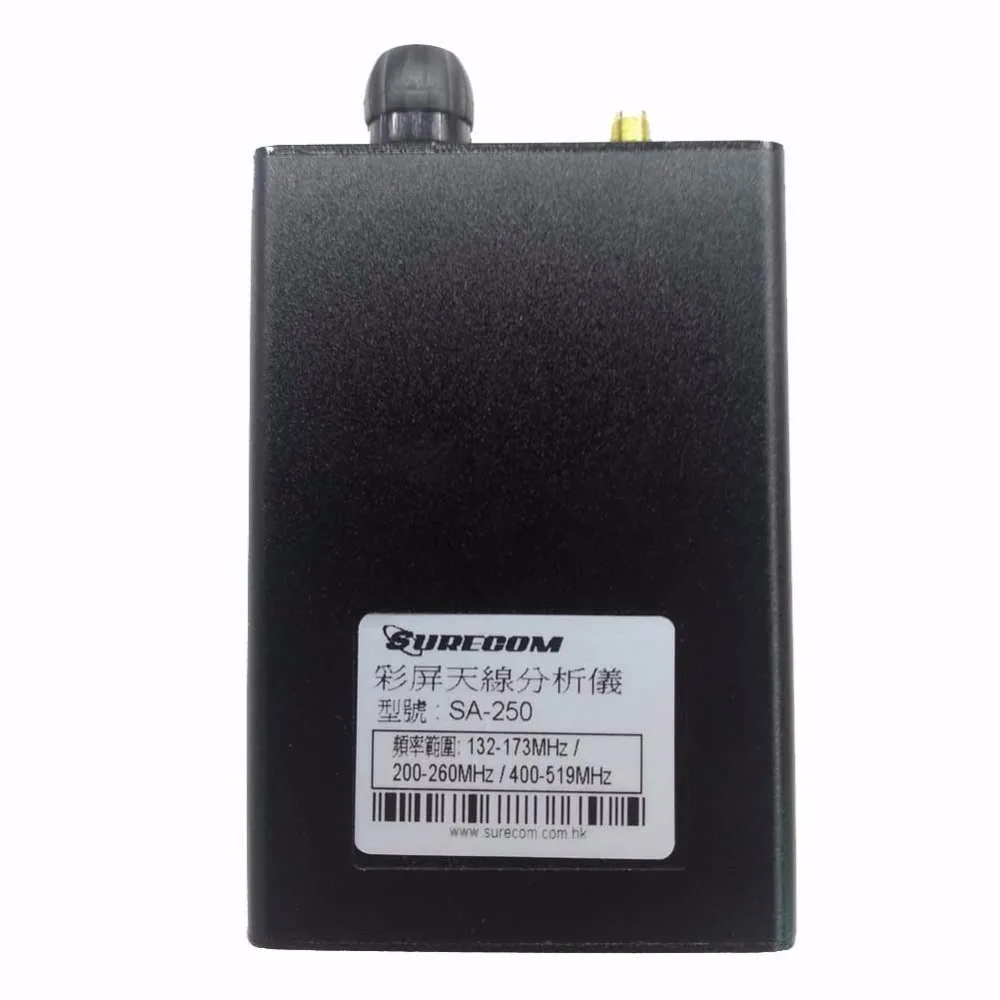

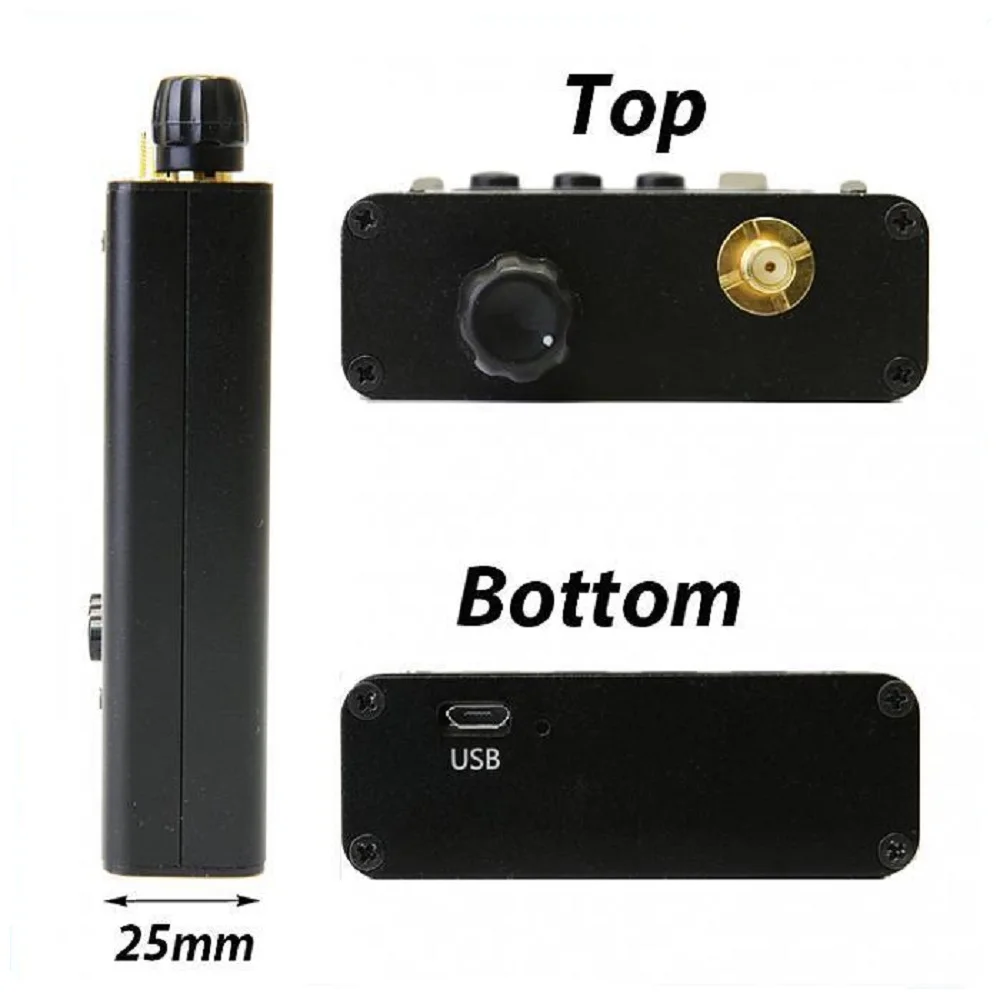

Размеры: 2.8 "широкий x 4.0" высокий x 1.0 "глубокий (7 см х 12 см х 2.5 см)

Вес: 6.1 унц. (0.172 кг)

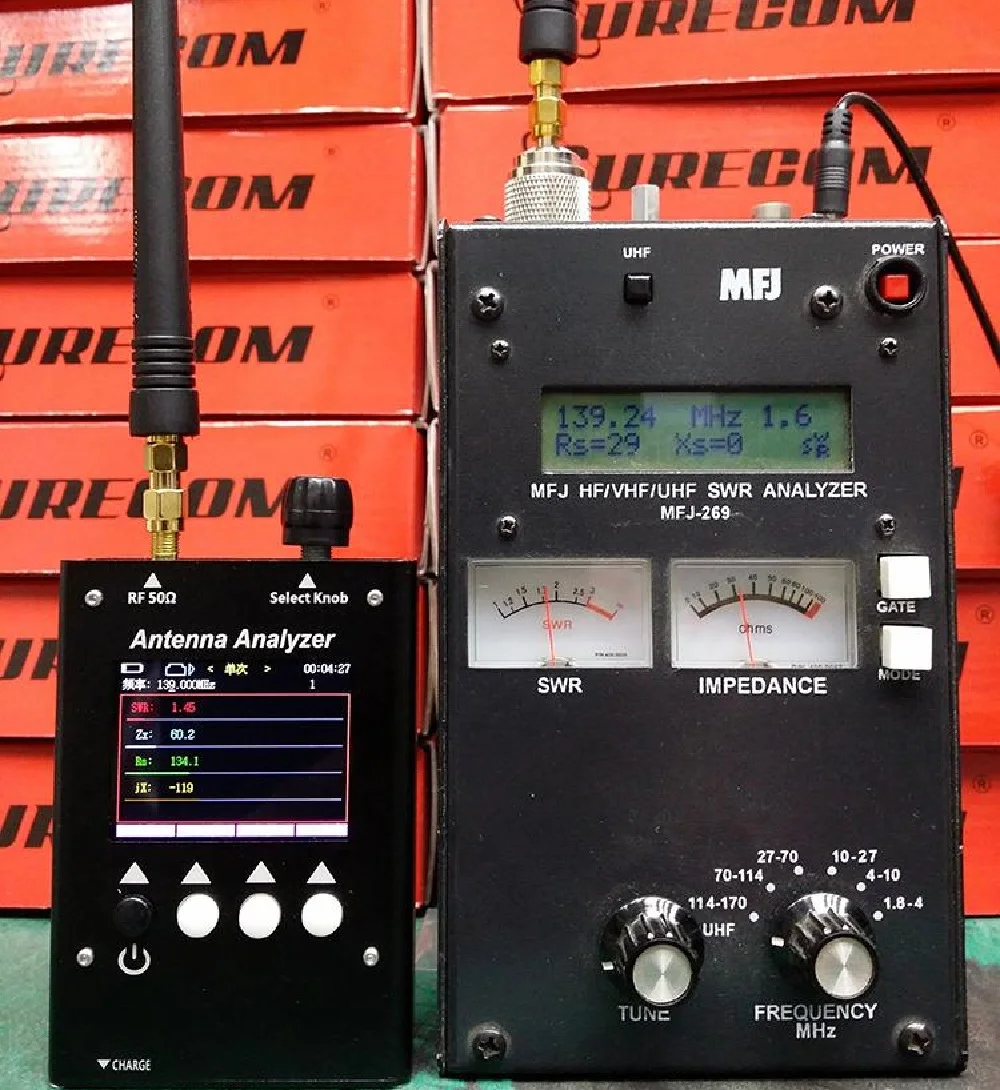

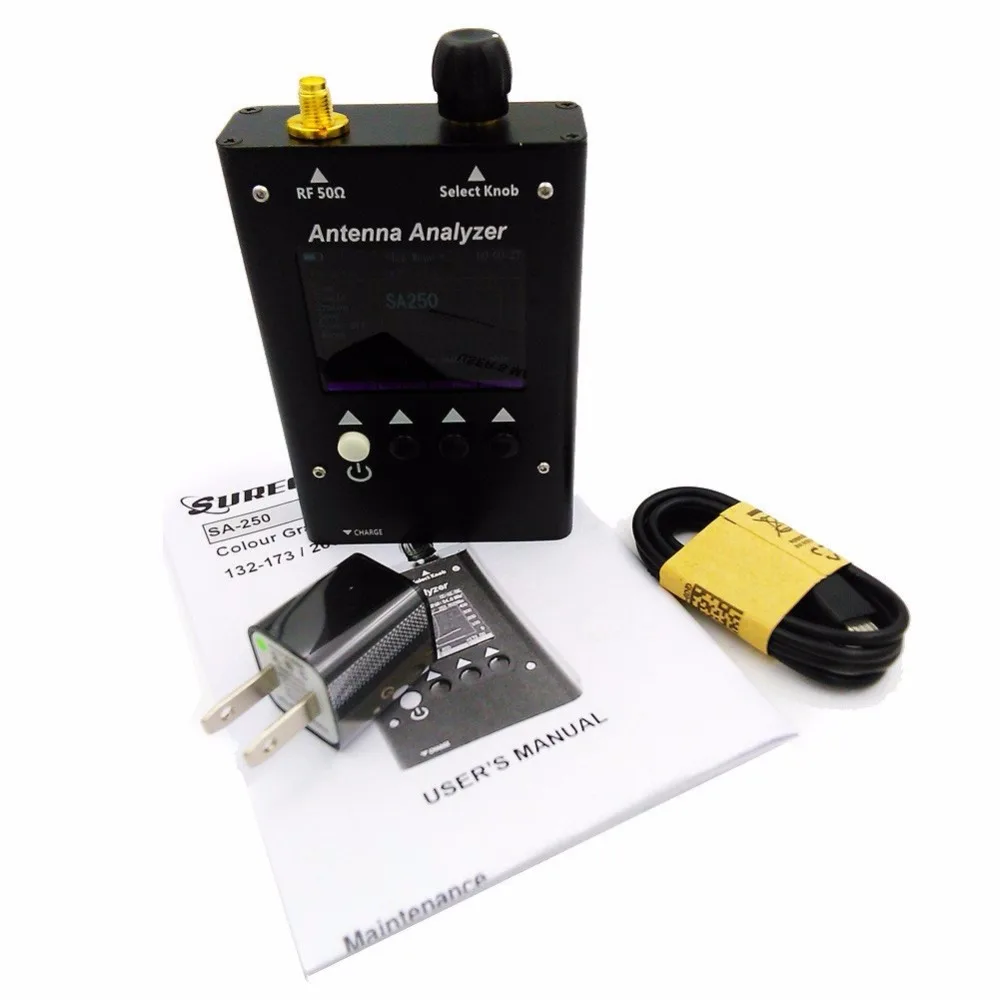

Вышивка Крестом Пакет содержит:

1 х surecom sa250 (английская версия) акварель Графический антенный анализатор

1 х Английский Пользователь "s ручной

1 х mirco USB зарядное устройство кабеля

1 x адаптер переменного тока 100-240 В (зависит от вашей страны)

1.0 включите и выключите мощность

Включите питание, нажмите и удерживайте White Botton, когда точка исчезает от левого угла,. Сверху меню появилось на экране.

Выключите мощность, у вас есть 2 метода:

А) в верхней странице меню нажмите и удерживайте белый [F1] Botton 5 секунд.

B) на странице меню Top, поворотной кодировке на "отключение питания", нажмите [F2 ENTER]

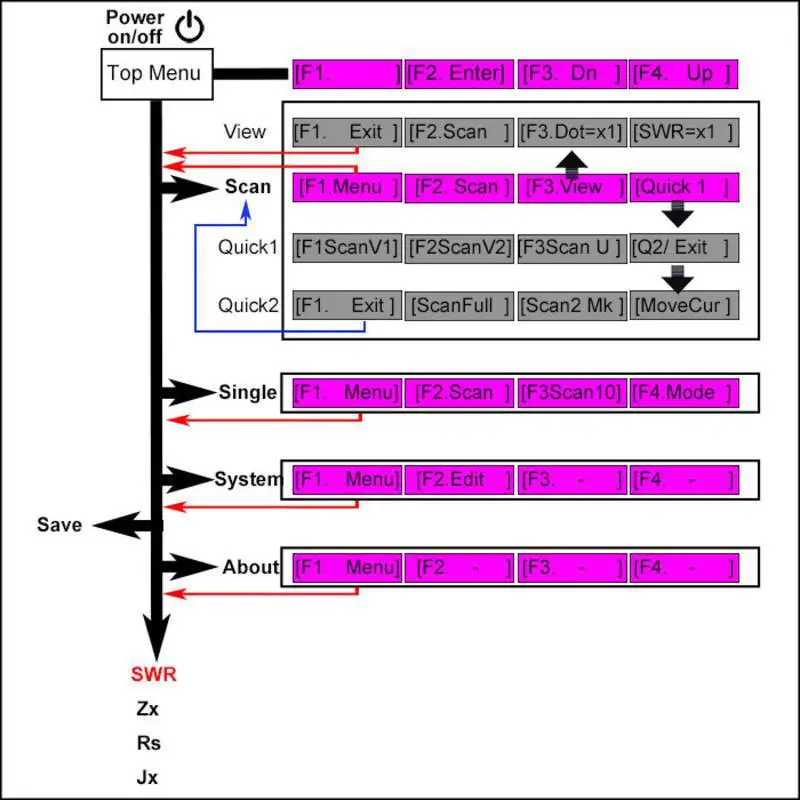

Выберите 1.1 (пожалуйста, см. pic.1)

Вы можете включить ручку выбора, чтобы вы хотели функции и нажмите [f2.enter] Botton.

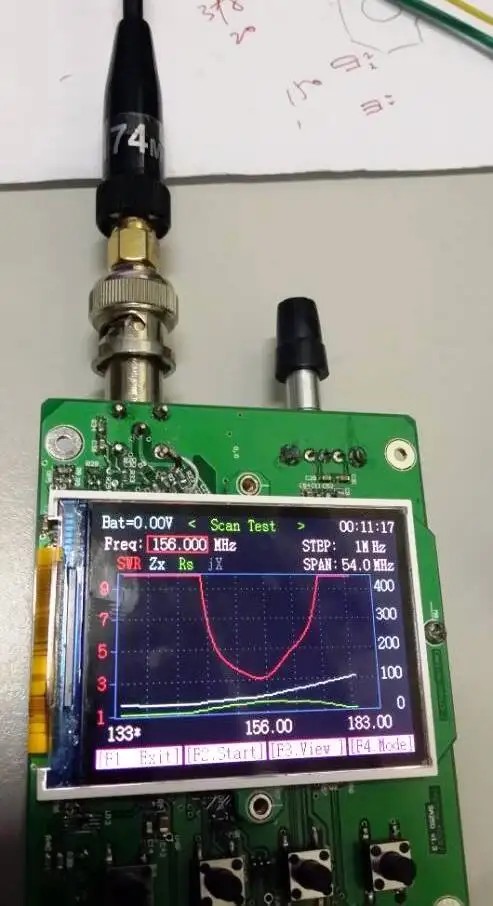

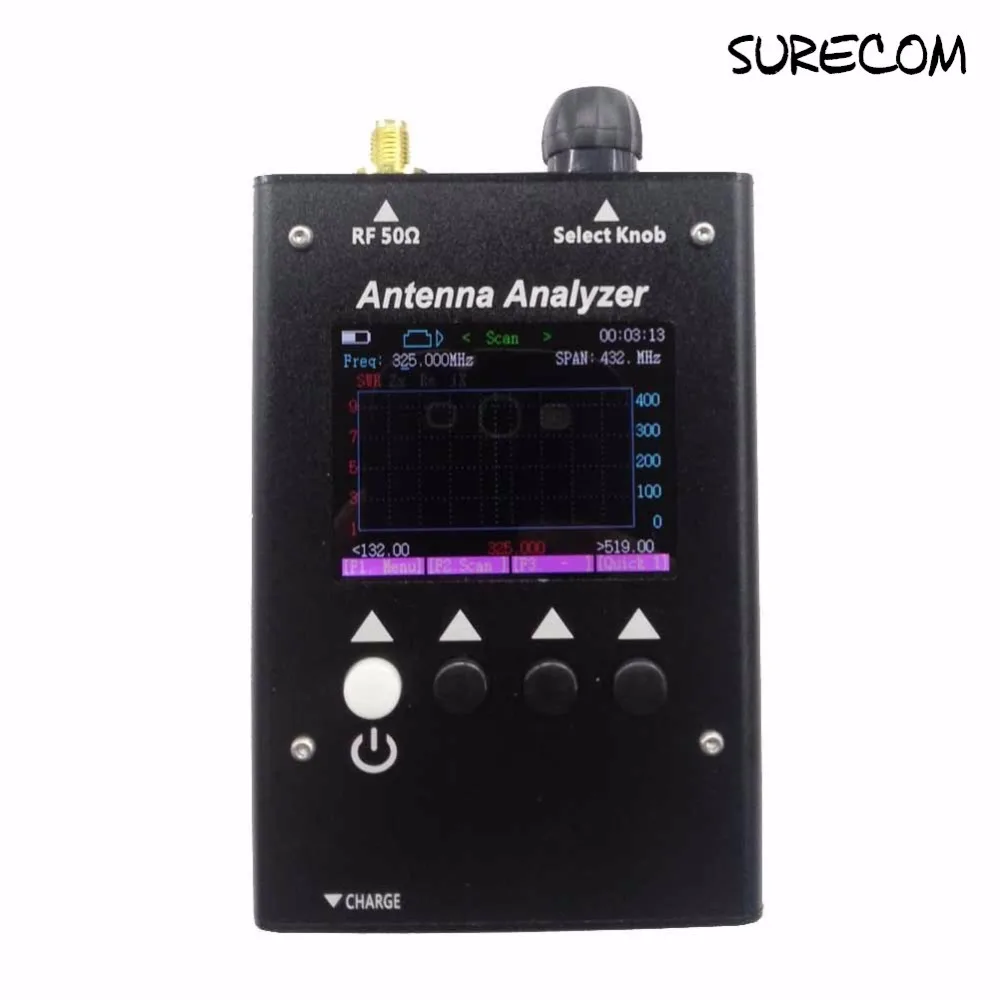

2.0 примеры тестовых антенн (режим сканирования): (см. pic.2)

В меню верхнего меню: Поворотный энкодер на "Сканирование", нажмите [F2 Scan] в режим измерения частоты, введите Scan & shy; (режим сканирования) экран.

Нажмите [F.2 Scan], кнопка для запуска операции сканирования. Во время сканирования, для обеспечения точности измерения, Каждая частота будет оставаться на короткое время.

Один цикл сканирования займет около 1-2 секунд. После того, как сканирование будет сделано, он войдет в "Нынешний" режим (результат) экрана

У вас есть результаты на экране: показать кривую SWR только (потому что установка по умолчанию SWR Curve только, ZX Curve, RS Curve, JX кривой отключение)

Вы можете включить другую кривую на экране: на странице меню Top, поворотный энкодер на "ZX", нажмите [F2 ENTER] для включения. (Пожалуйста, см. pic.1)

Другие лекарства будут отключены при отключении питания, если хотите включить в будущем, поворотный энкодер на "сохранить", нажмите [F2 ENTER] для сохранения настроек. (Пожалуйста, см. pic.1)

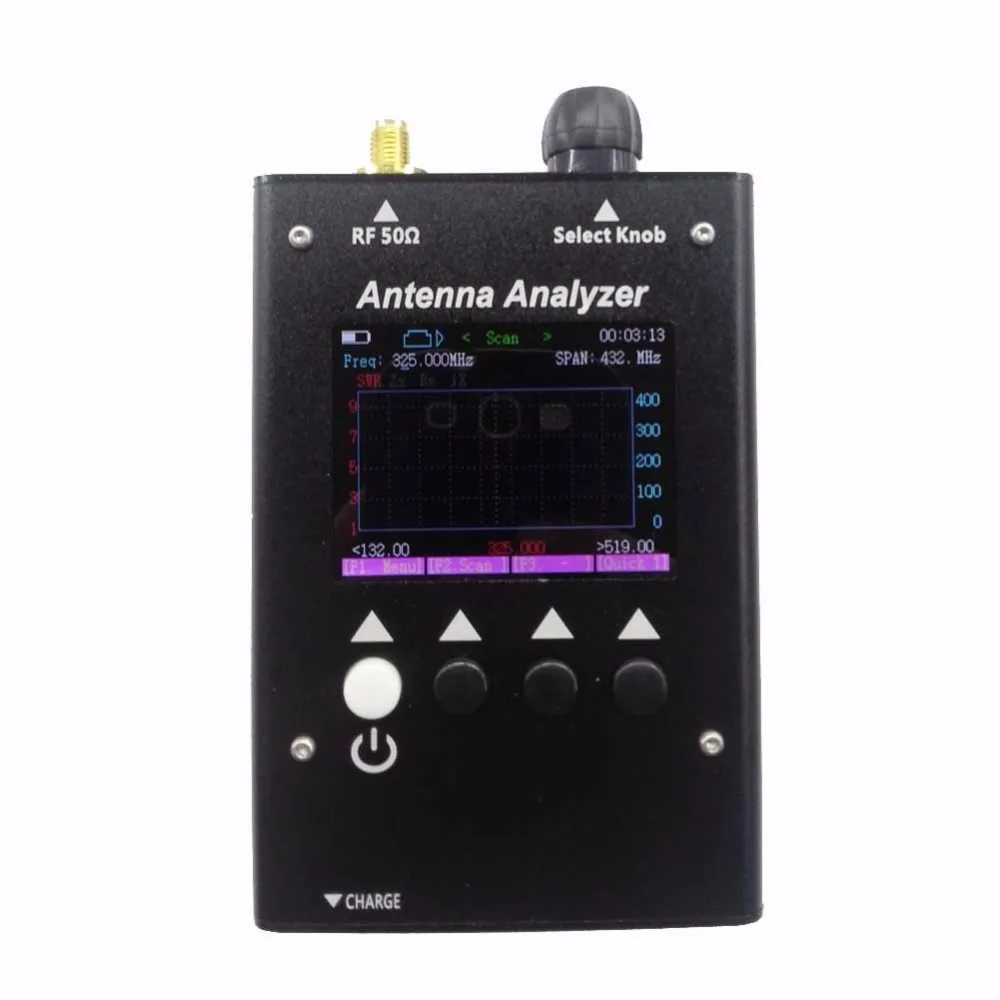

2.1 переместите маркер curso: (пожалуйста, см. pic.3)

Посмотрите частоту сканирования на кривой на каждом сканировании конкретных параметров результатов измерения.

Нажмите кнопку [f3.view] для запуска режима просмотра. Поворотный энкодер, белый треугольник кривой маркер перемещается

Точечная шкала будет отображаться на экране, нажмите дно, изменить масштаб точки, вы имеете 3 варианта режима точечного масштабирования для выбора, [точка = x1] [точка = x10] [точка = x25].

SWR полная шкала будет отображать на экране, нажмите дно изменения графически сюжет SWR, У вас 3 варианта режима масштабирования для выбора, [SWR = X2] [SWR = x 0.5] [SWR = x1].

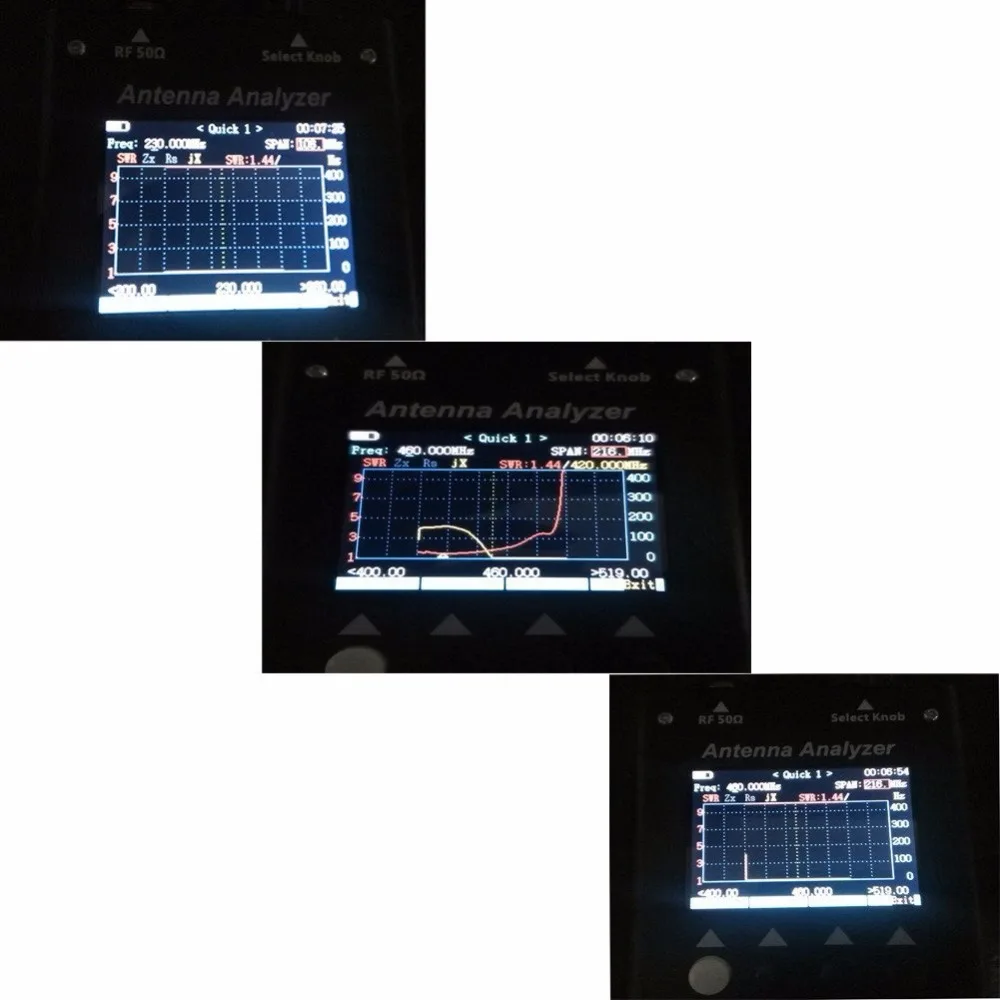

2.2 Быстрый 1 режим запуска: (см. pic.4)

Быстрый просмотр точки частоты Scan на кривой на каждом сканировании

Нажмите кнопку [Быстрый 1] для запуска режима быстрого 1. Вы имеете 3 режима сканирования режима для выбора.

Нажмите кнопку [F1 Scan V1]. 132-174 мГц могут определять конкретные параметры результатов измерения.

Нажмите кнопку [F1 Scan V2]. 200-260 мГц могут определять конкретные параметры результатов измерения.

Нажмите кнопку [F1 Scan U]. 400-519 мГц могут определять конкретные параметры результатов измерения.

2.3 Быстрый 2 Режим запуска: (см. pic.5)

Быстрый просмотр полночастотной точки сканирования на кривой на каждом сканировании

Нажмите кнопку [Q2] для запуска режима сканирования быстрой 2.

Нажмите кнопку [scanfull] для запуска 3 диапазона (132-174,200-260,400-519 мГц) сканирования режим работы. Результаты измерений. После вас есть 2 варианта

Режим для выбрать.

Нажмите кнопку [scan2 MK], чтобы прочитать лучший SWR Желтый треугольник. (эксплуатация span 108 мГц)

Нажмите на кнопку [movecur], рядом самый лучший SWR Желтый треугольник, двигайтесь правой рукой. Нажмите снова с левой стороны.

3.0 примеры тестирования антенн (одиночный режим): (см.

В меню верхнего меню: Поворотный энкодер на "single", нажмите Botton "F2" single & shy; режим частоты измерения, введите одиночный & застенчивый; (один режим сканирования) экран.

A, поворотный потенциометр энкодера введите частоту центра, конкретная ссылка на вышеупомянутую операцию "Сканируйте" Описание режима измерения развертки.

B, нажмите кнопку "F2 Scan", чтобы запустить сканирование на одно время.

Одиночный & застенчивый; Диапазон частот обеспечивает одиночное Измерение частоты, измеренная частота основных параметров отображается на экране. И

Указать форму баров и номеров, отображаемых на экране, быстро.

Сканирование одно время, остановится, пока вы не нажимаете кнопку F2 Scan или роторный потенциометр энкодера, введите частоту центра.

В этом режиме он может использоваться в качестве точного генератора сигнала, пожалуйста, обратитесь к rf out.
