BLDC DC бесщеточный двигатель привода доска развития Синусоидальная квадратная

BLDC DC бесщеточный двигатель привода доска развития Синусоидальная квадратная

Этот комплект поддерживает BLDC, PMSM, внутренний ротор и все виды бесщеточного двигателя постоянного тока внешнего ротора

Параметры мощности двигателя:

Номинальное входное напряжение:Постоянный ток 24 В;

Номинальная мощность:1000 Вт;

Максимальное входное напряжение:Постоянный ток 45 в;

Максимальный рабочий ток:10AМгновенная емкость импульсного тока:33A. (В зависимости от выбораMOSТрубка)

Выбор драйвера: IR2101S + IRF540N

Входное напряжение тока поддерживает постоянный ток15 в-400 ВПотребности в контактах с клиентами.

Функция платы привода:

Датчик поддержки holzer input, поддержка AB encoder input, поддержка бесsensorless start (получение обратной EMF нулевой точки)

Поддержка защиты от избыточного давления, защита от пониженного напряжения, защита от перегрузки по току, защита от перегрева

Поддержка алгоритма FOC, три пробоя сопротивления, одиночный пробоотборник сопротивления

Эксклюзивная поддержка для обнаружения напряжения шины, обнаружения тока шины, обнаружения перегрузки по току шины (break) соответствует промышленному применению.

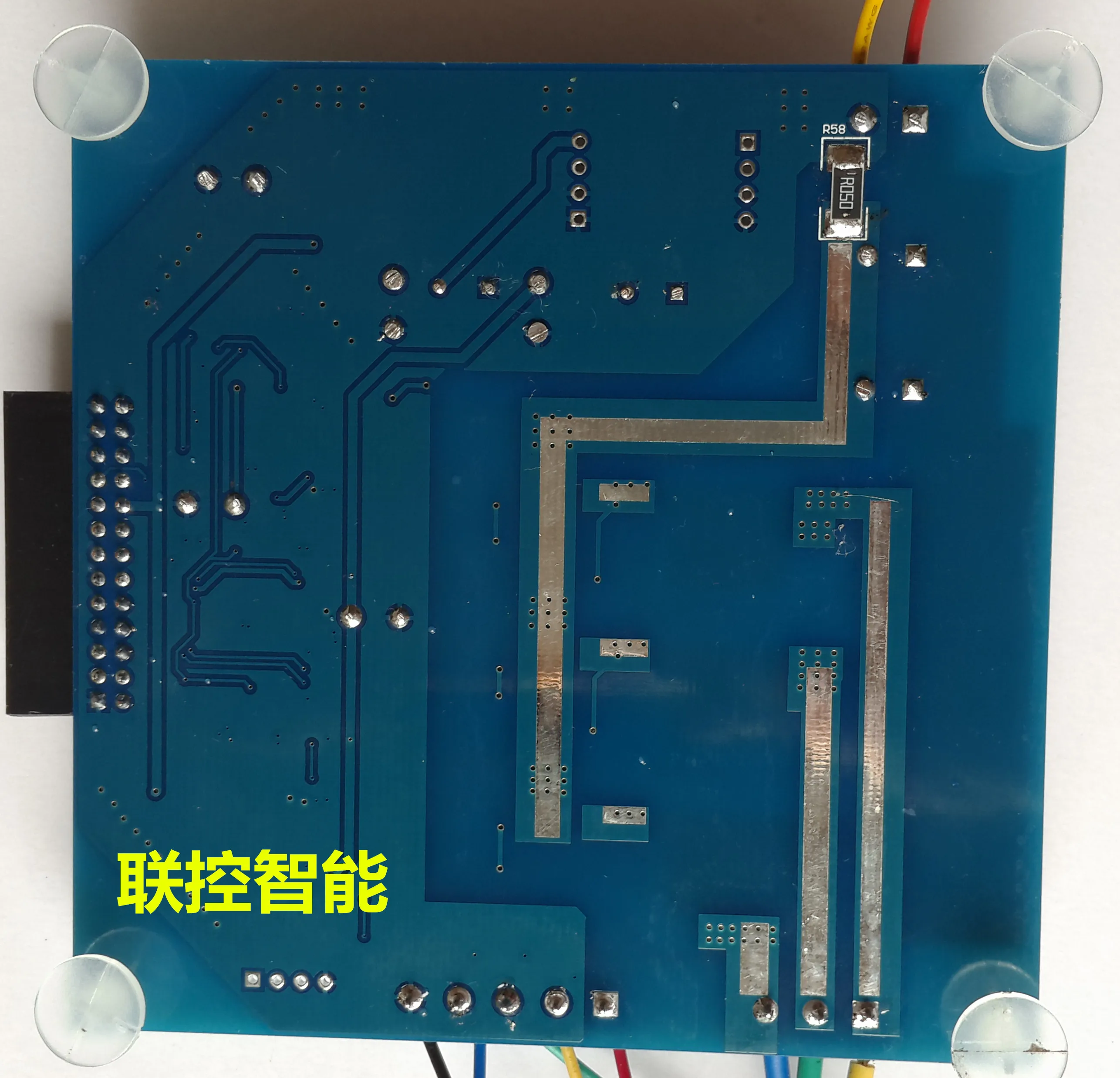

Приводная плата для выборки большого тока, Силовая часть с дизайном паяльного слоя

Плата разработки двигателя поддерживает PID on-line регулировку для облегчения развития двигателя

Обеспечивает управляемое движение, ускорение и замедление алгоритм, движение более плавное и без воздействия

Протокол последовательного порта предоставляется для отправки инструкций по позициям для контроля положения двигателя на месте, и текущее положение может быть просмотрено.

Заявление: этот набор данных и процедур относится к совместному контролю интеллекта. Никто или любая единица не могут продать его без разрешения. После обнаружения, оно будет наказуемо законом и прекращено технической службой.

Многие клиенты покупают доску, но многие зададут мне эти вопросы, я подвел итог, чтобы купить заднюю часть платы, чтобы разработать бесщеточный двигатель, чтобы обеспечить удобство

1. Где находится инженерный документ

2. Как открыть файл project

3. Мотор не купил меня, как повернуть свой собственный мотор

4. Как загрузить программу на доску

5. Как сделать двигатель более плавным

6. Как отрегулировать кольцо скорости и кольцо крутящего моментаПИД

7. Я начал с двигателя Holzer с мотором encoder или бессенсорным мотором.

8.Как отрегулировать исходные параметры и повернуть бесщеточный двигатель к бессенсорному двигателю (недавно многие клиенты задают этот вопрос, краткое описание)

9. Чтобы получить новый двигатель, не знаю, как параметры двигателя могут быстро определить параметры, обмен (очень практичный)

Краткое описание проблемы, один ответ, в документ, будут подведены следующие вопросы,Инженер стремится к разработке бесщеточного двигателя

Более быстрое мастерство этой технологии и развитие собственного бесщеточного мотора.

Для того, чтобы клиенты могли инвестировать быстрее, сочетать вопросы и проблемы клиентов в разработке, комментировать программу и более четко понять процесс.

Синусоидальный векторный алгоритмНет чувстваДемонстрация:

FOC2.0 (большой крутящий момент, плавный запуск, без удара, подходит для всех видов проектных приложений, вентиляторов, компрессорных насосов и т. д.)

http://v.youku.com/v_show/id_XMTY5MjA3Nzg3Ng==.html?beta&

Бесщеточный двигатель Бесконтактный Запуск демонстрация (FOC4.2) синусоидальный вектор:

http://v.youku.com/v_show/id_XMTY2NDUxNTY2NA==.html

Синусоидальный векторный алгоритмКомментарий на английском языкеДемонстрация:

FOC4.2 демонстрация

http://v.youku.com/v_show/id_XMTUzMDEzOTE5Ng==.html?from=y1.7-1.2

Демонстрация FOC2.0 (поддержка управления скоростью кнопки, регулирование скорости потенциометров, аналоговый Электромобиль, дисплей меню OLED)

http://v.youku.com/v_show/id_XMTU1NTMyNzg1Mg==.html?from=y1.7-1.2

Демонстрация квадратного волнового привода:

Потенциометры без скорости полюса:

http://v.youku.com/v_show/id_XMTU1NTY2Mzk2MA==.html

Ключ и замедление:

http://v.youku.com/v_show/id_XMTU1NTY2MDU0NA==.html

Алгоритм трапециевидного ускорения и замедления:

http://v.youku.com/v_show/id_XMTYwMzQ0NDkwOA==.html?from=y1.7-1.2

Алгоритм петли положения:

http://v.youku.com/v_show/id_XMTYwNDAwNjgwOA==.html

Изображение:

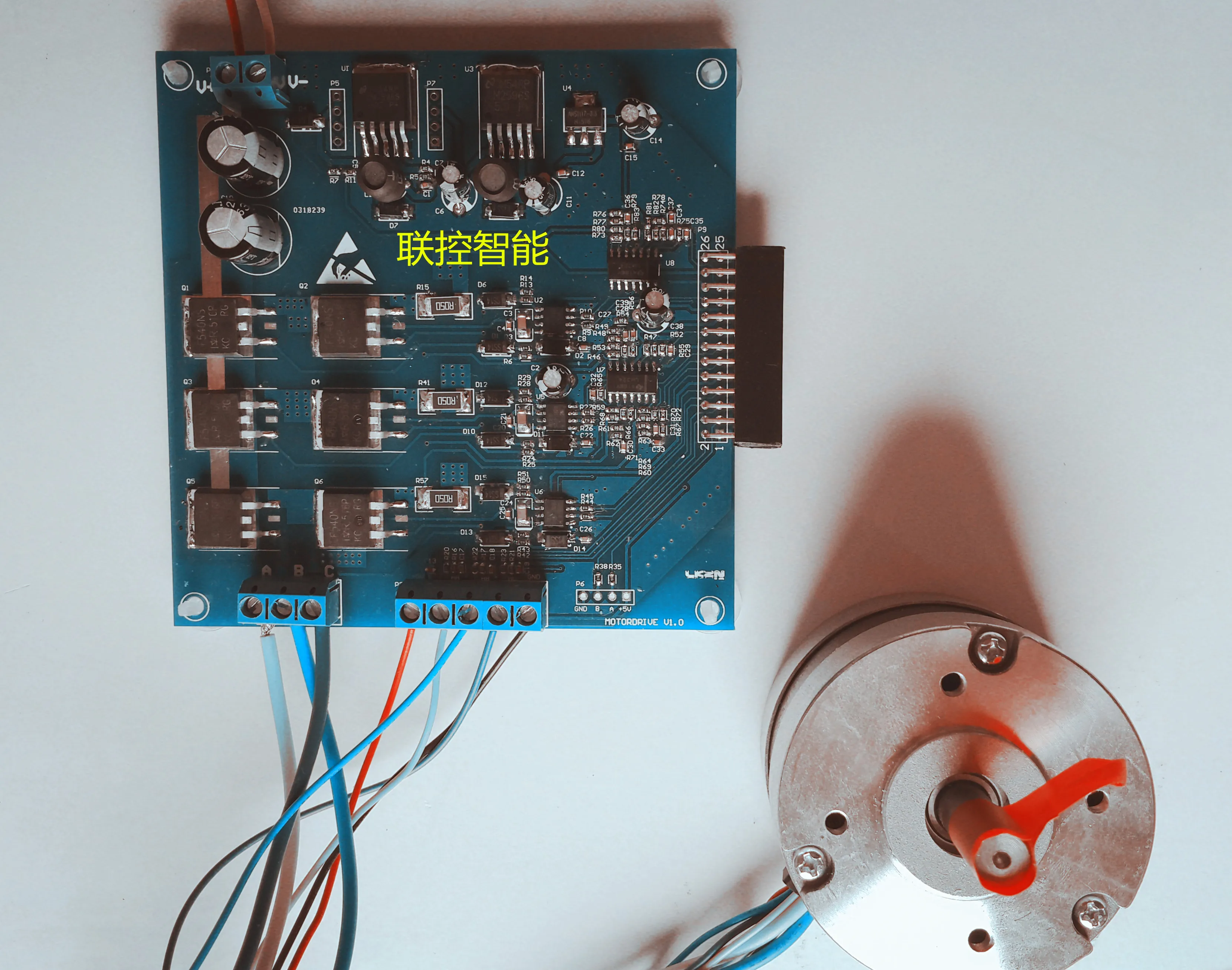

Экспериментальная фотография

Holzer waveform

Синусоидальная форма тока двигателя

Управление петлей положения

Список поставки:

1. Плата привода двигателя

2. Пластина столба четыре

3. Схема платы драйвера

Набор 4. STM32 FOC4.2 Holzer программ

5.STM32 FOC4.2 набор бессенсорных программ

6. STM32 FOC2.0 Holzer программаНабор(Поддерживающие кнопки и потенциометры)

7. STM32 квадратная волновая кнопка управления скоростьюНабор

8. STM32 потенциометр регуляция скорости набор

9. Используйте Примечание

10. Описание использования библиотеки F0C4.2

11. Краткое описание клиентов по разработке бесщеточного приводаA
