1 комплект радиочастотный модуль 433 МГц Супергетеродинный приемник и передатчик

1 комплект радиочастотный модуль 433 МГц Супергетеродинный приемник и передатчик Комплект с антенной для Arduino uno Diy комплекты 433 МГц пульт дистанционного управления



Посылка включает в себя: Модуль приемника * 1 шт. Модуль передатчика * 1 шт. Антенна * 2 шт. (Короткая антенна для передатчика; длинная антенна для приемника.) Применение окружающей среды Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, разъем дистанционного управления, пульт дистанционного управления светодиодный, пульт дистанционного аудио дистанционного управления электрическими дверями, пульт дистанционного управления для гаражной двери, выдвижные двери с дистанционным управлением, удаленные объемные ворота, панорамные двери, Пульт дистанционного управления открывания двери, система управления устройством закрытия двери, занавески дистанционного управления, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла, электромобили, пульт дистанционного управления MP3.   Описание продукта: [Модуль приемника] Модель продукта: WL101-341 WL101-341Супергетеродинный беспроводной приемникМодуль принимает UHF ASK демодуляторы поддержки ASK и OOK модуляции. Модуль приемника имеет высокую чувствительность (-110dBm), Низкая мощность, наряду с высоким динамическим диапазоном (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный фронтальный малошумный усилитель, миксеры, фильтры, схема синтезатора частоты и т. д., может максимизировать оптимизацию сигнала. Продукт Особенности 1. Поддержка модуляции ASK/OOK, чувствительность приемника-110 дБм; 2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц; 3. Диапазон входного напряжения сети: 3,0-5 В; Рабочий ток: Тип: 5.0mA (требование: VDD = 5 V); Тип: 6.0mA (требование: VDD = 3 V) 4. Ток: 1uA 5. Низкое энергопотребление; 6. Хорошая селективность и паразитное подавление радиации, и легко пройти CE/Fcc международную сертификацию; 7. Хороший местный осциллятор подавления излучения, несколько приемных модулей для работы (т. Е. Более одного достатка) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема; 8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц; 9. Диапазон температур:-40-85 °C 10. Ультра-Малый размер 30,25 × 8,5 × 1 (мм) (может быть настроен в соответствии с заказчиком) 11. Внешняя антенна: 32 см одножильный провод, намотанный в спираль

Монтажной схемы

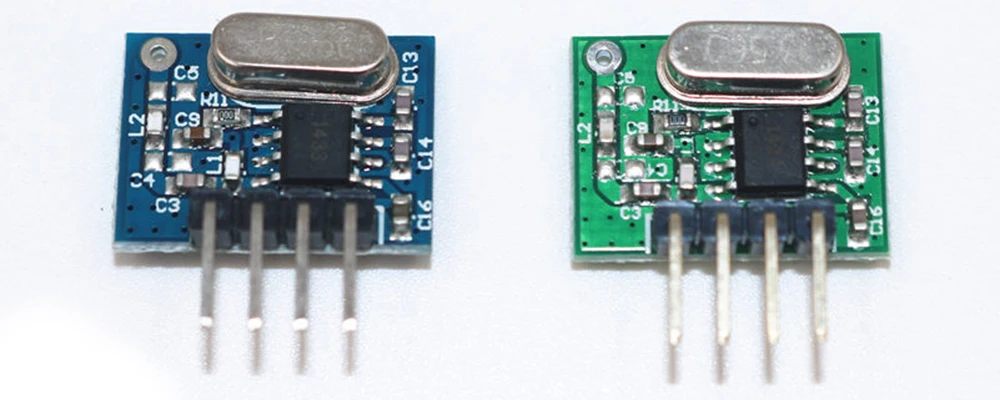

[Модуль передатчика] Модель продукта: WL102-341

WL102-341 модуль передатчика является UHF ASK модулированные передатчики, поддержка ASK и OOK модуляции. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с коротким диапазоном беспроводной связи. Рабочая частота 433 МГц, мощность передачи больше 11 дБм. Продукт Особенности 1. Поддержка модуляции ASK/OOK, мощность передачи больше 11 дБм; 2. Рабочая частота: 433,92 МГц; 3. Диапазон входного напряжения сети: 2,0-3,6 В; 4. Низкое энергопотребление режим выключения тока меньше 1uA; 5. Скорость передачи до 20 кГц; 6. Расстояние запуска: 20-100 метров 7. Размер: 16*12*1 мм 8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия 9. Диапазон температур:-45-85 °C Монтажной схемы



Приложений 1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника, 2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками 3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация 4. комнаты управления, двери затвора, окна, разъем дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, гаражные двери дистанционного управления, пульт дистанционного управления выдвижными дверями, удаленные раздвижные ворота, раздвижные двери 5. Продукты умного дома, занавески дистанционного управления, удаленные MP3, аудио

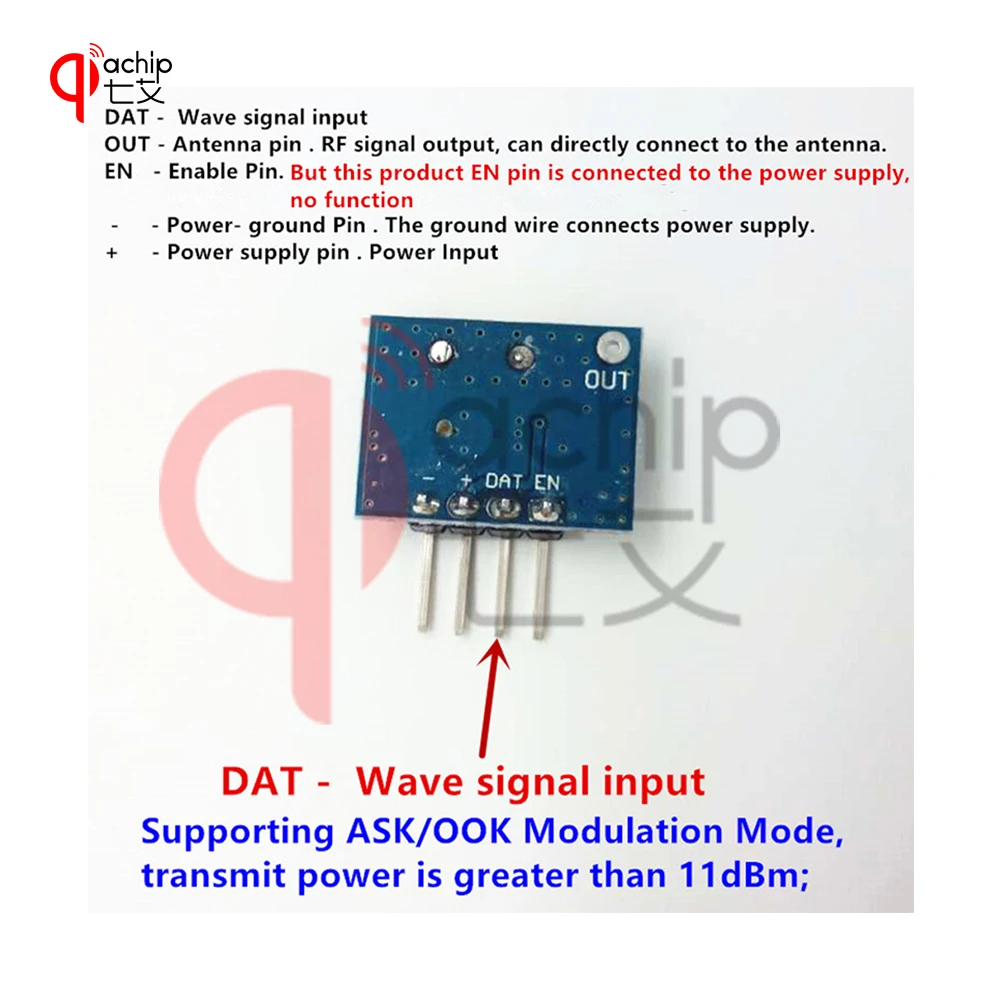

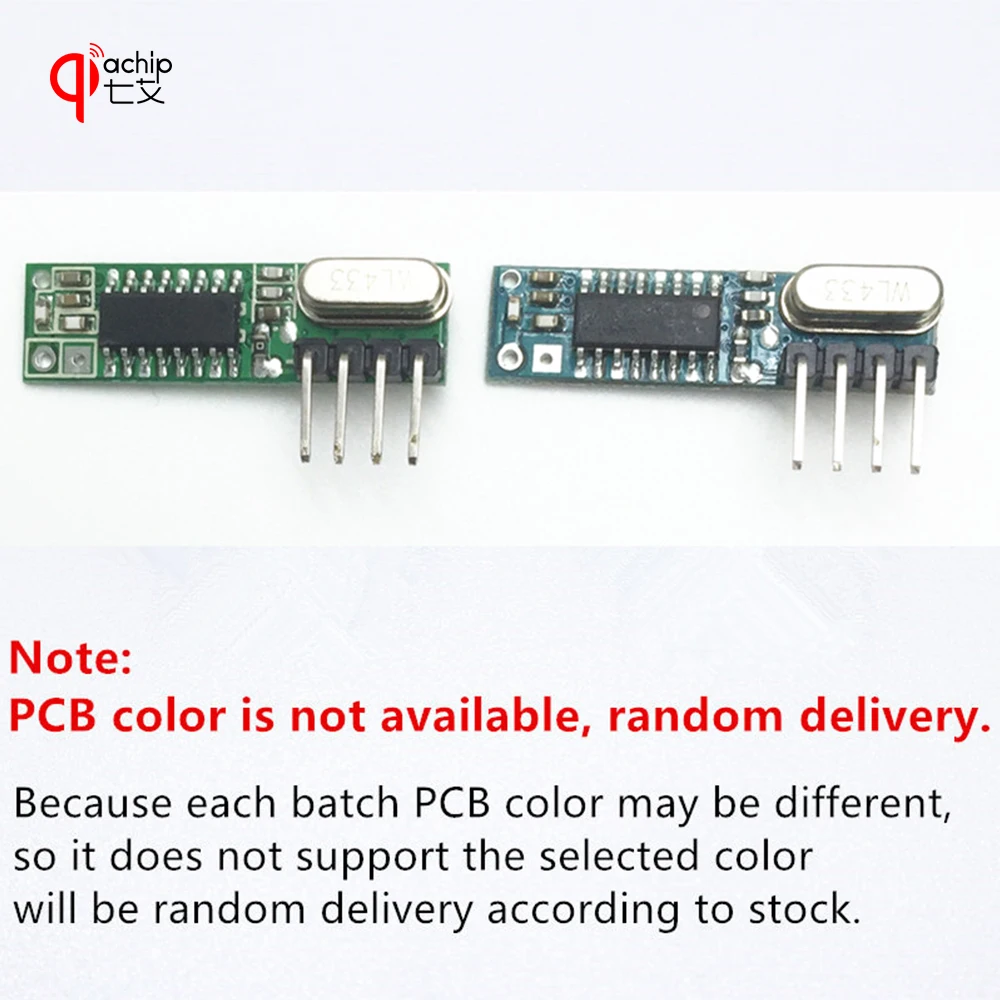

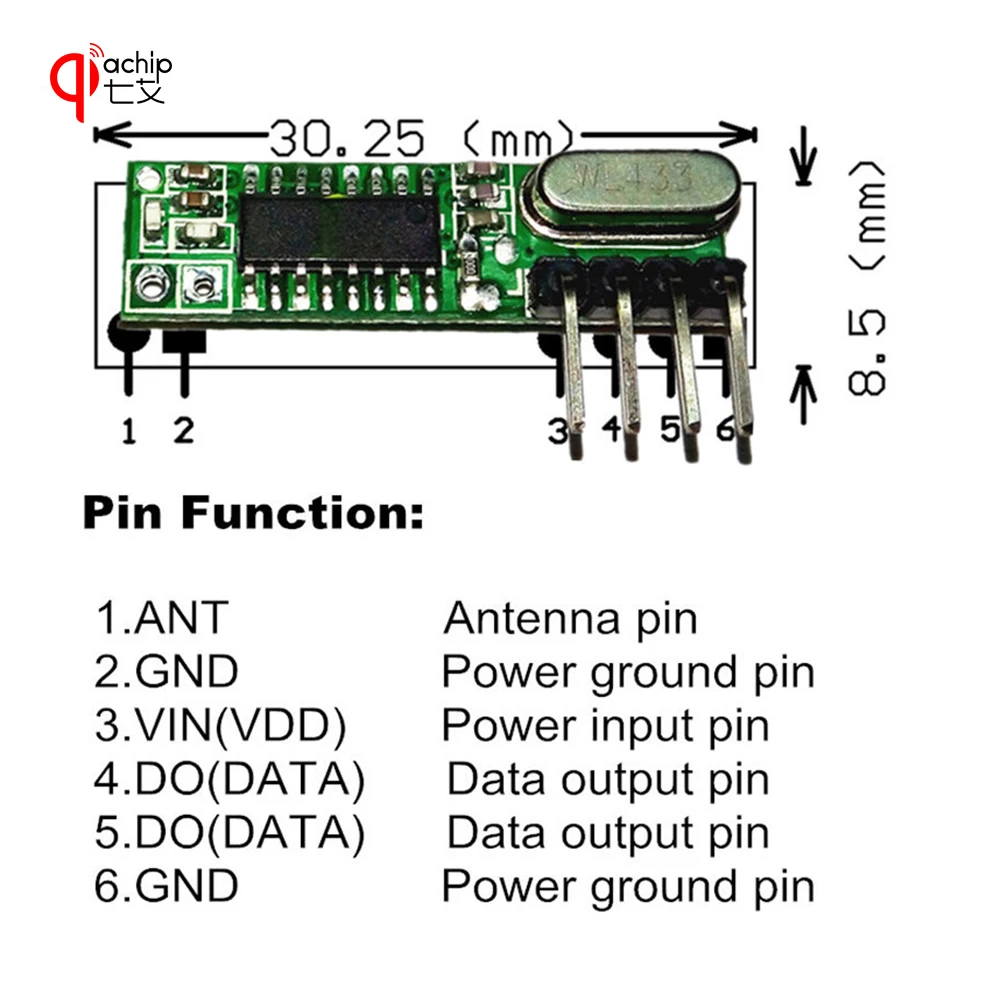

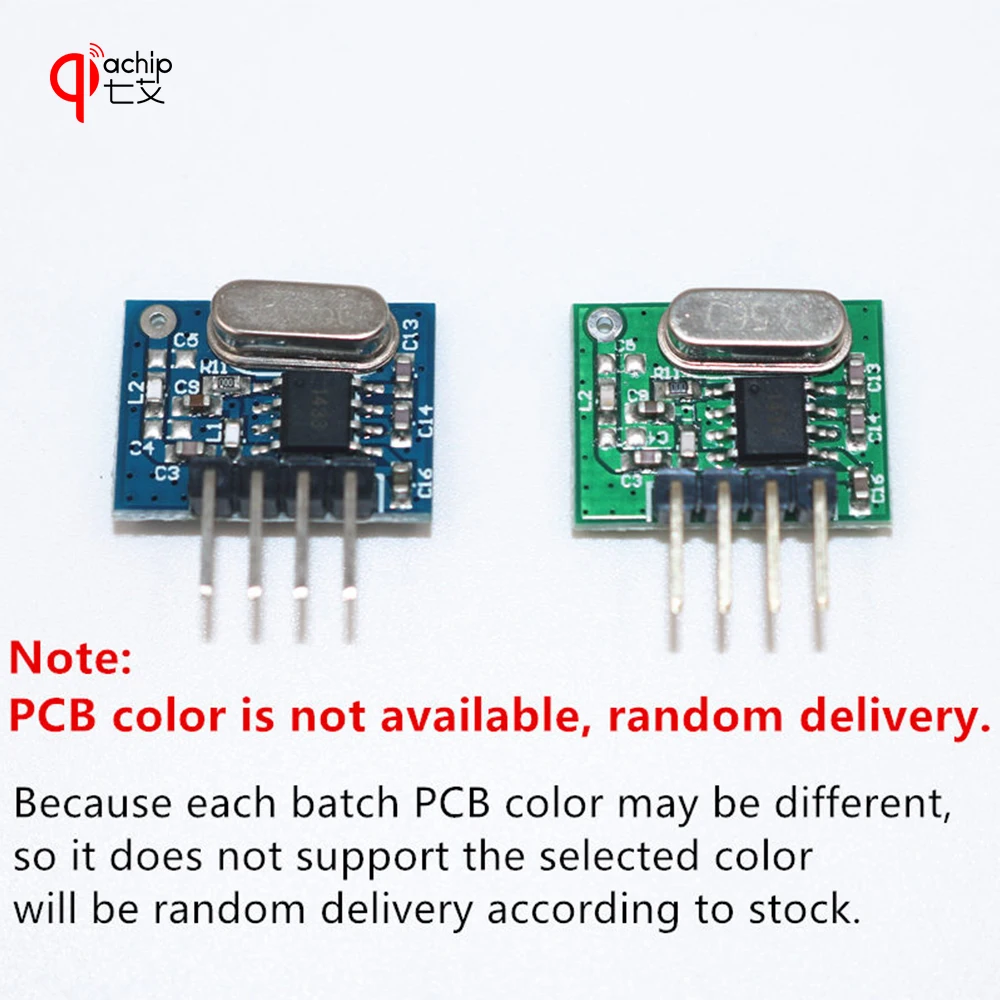

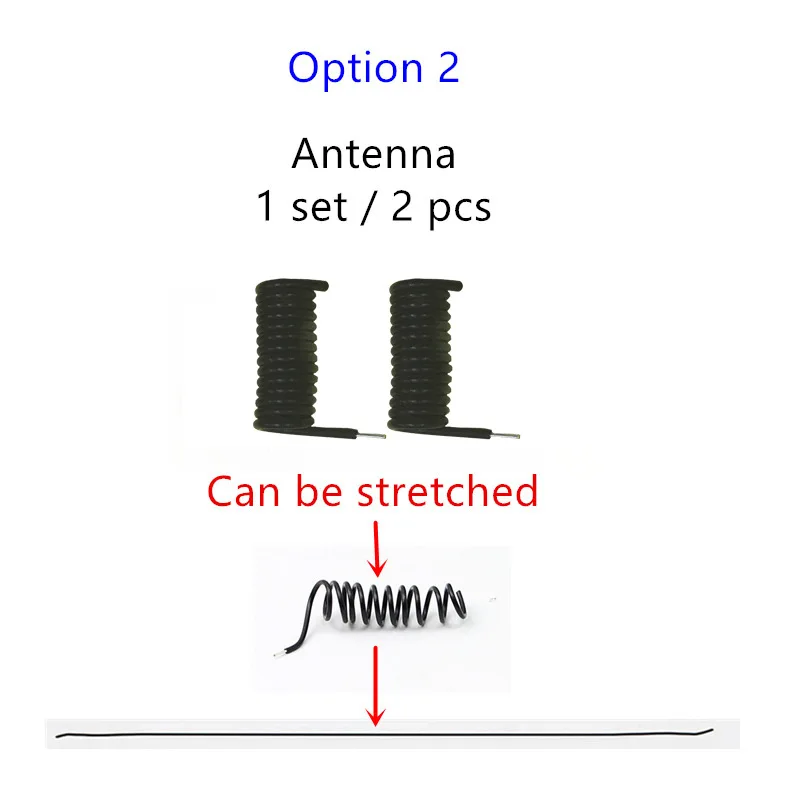

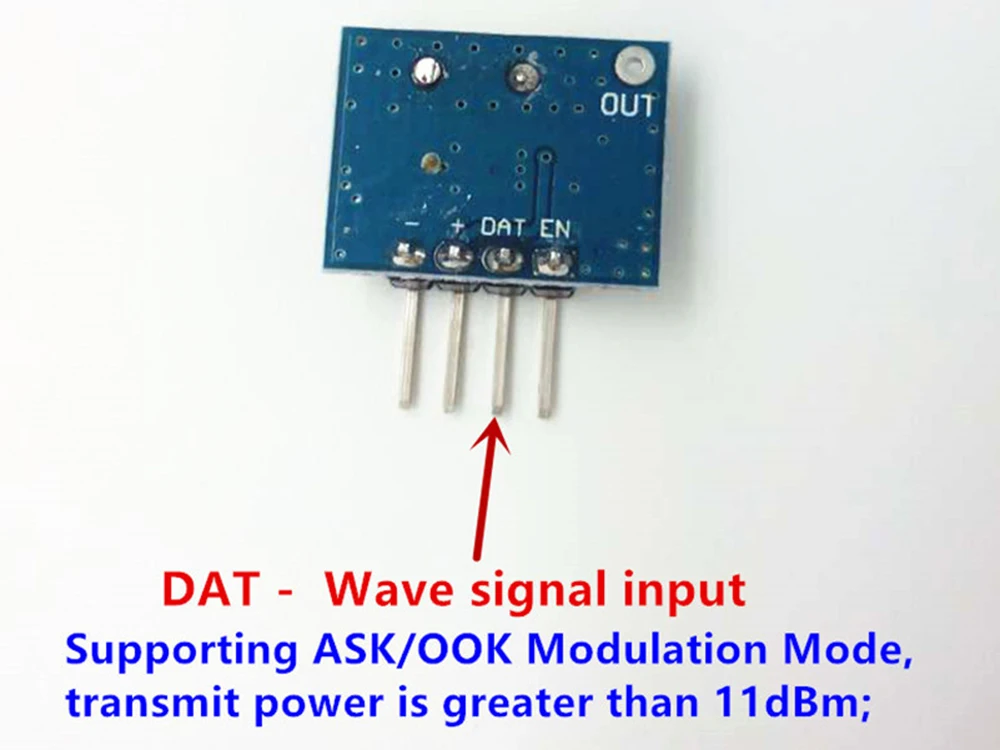

Pin-код функции: 1. Штырь антенны ANT 2. Разъем питания GND 3. VDD вход питания pin 4. DO (данные) вывод данных pin 5. DO (данные) Дата вывода pin 6. Разъем питания GND Передатчик Модуль расширения, штыревая панель Разрешение: DAT        -Волна входного сигнала OUT-Антенны pin-код. Радиочастотного сигнала outpuФутболка,cПрямое подключение к антенне. RU -Включение Pin-код.              (Но этот продукт EN pin подключен к источнику питания, нет функции)  -   -Разъем питания. Заземляющий провод соединяет блок питания.  +   -Pin питания. Мощность Вход Обратите внимание Цвет печатной платы недоступен, Случайная Доставка Так как цвет печатной платы каждой партии может отличаться, поэтому он не поддерживает выбранный цвет, будет Случайная Доставка в соответствии с запасом. Выбор антенны Описание Общее применение режим Для общего применения режим  ,Антенна может непосредственно принять общие спецификации от рынка; Конкретная информация выглядит следующим образом: Ядро антенны диаметра проводника (включая оболочку антенны): 1,0 мм, (за исключением оболочки антенны): 0,5 мм  ; Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм; Диаметр намотки антенны (включая оболочку антенны): 5 мм; Число витков: 15 витков В схематический Рисунок: Специальный режим усиления Общий режим приложения не может удовлетворить, если вам требуется дальнее расстояние связи, поэтому специальный режим улучшения может получать более дальнее расстояние связи, и конкретная информация следующая: 433 МГц Антенна Ядро антенны диаметра проводника (включая оболочку антенны): 1,0 мм; (за исключением оболочки антенны): 0,35 мм Длина провода конца сварного шва: 12 мм Диаметр намотки антенны (за исключением оболочки антенны): 3,0 мм; Число оборотов обмотки: 26 витков; Длина обмотки: 36 мм В схематический Рисунок:





В схематический Рисунок:
