Описание

Модуль (адаптер карты MicroSD)-это модуль считывания карт Micro SD, через файловую систему и Драйвер интерфейса SPI, систему SCM, чтобы завершить чтение и запись карты MicroSD. Пользователи Arduino могут напрямую использовать Arduino IDE поставляется с sd-картой для завершения инициализации и чтения карты библиотеки.

Характеристики модуля:

1. Поддерживает карту Micro SD, карту Micro SDHC
2. Схема преобразования уровня платы, а именно, уровень интерфейса для 5 В или 3,3 В
3. Источник питания: 4,5 В ~ 5,5 В, встроенный 3,3 В регулятор напряжения
4. Интерфейс связи является стандартным интерфейсом SPI
5,4 M2 позиционирование винтов отверстие, легко установить


Параметры интерфейса:

Минимальный размер типичных проектов

VCC 4,5 5 5,5 V

Ток 0,2 80 200 мА

Уровень интерфейса3,3 или5                                        V

Поддержка карты типа Micro SD карта (<= 2G), карта Mirco SDHC (<= 32G)

Размер 42X24X12 мм

Вес 5 г

Интерфейс управления

1. шесть контактов (GND, VCC, MISO, MOSI, SCK, CS) GND-это заземляющий провод, VCC-источник питания, MISO, MOSI, SCK-шина SPI, CS для части стопы выбранного сигнала.
2. Выходное напряжение 3,3 В для чипа преобразования уровня, Micro SD карта
3. Направление сигнала карты Micro SD преобразуется в 3,3 В, MicroSD карта для управления интерфейсом сигнала MISO трансформируется в 3,3 В, обычная микрокомпьютерная система AVR с одним чипом может считывать сигнал;
4. Micro SD-это стенд, лица, имеющие разъем

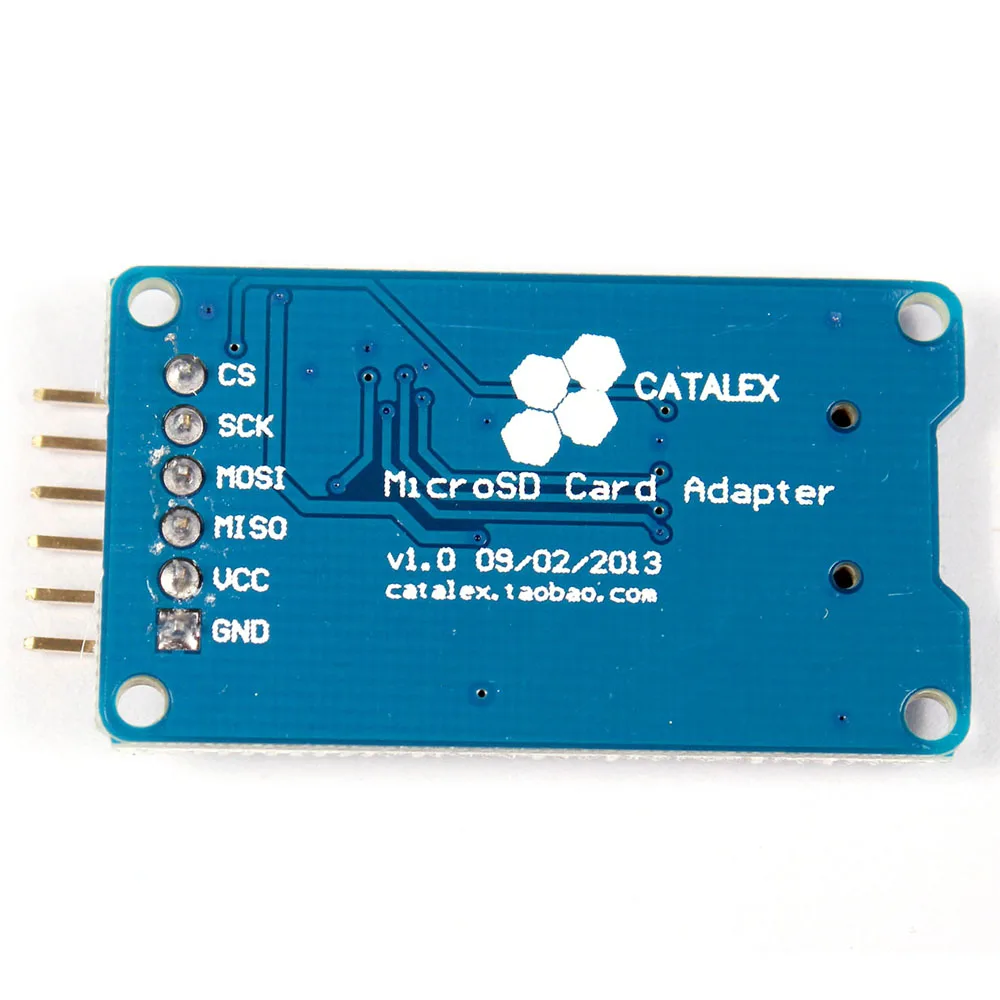

Интерфейс, как показано на изображении, карта mirco-SD Модуль показан ниже:
