ETCR9500 беспроводной высоковольтный тестер коэффициента трансформации тока!



ETCR9500 беспроводной высоковольтный тестер коэффициента трансформации тока



Ⅰ. Введение

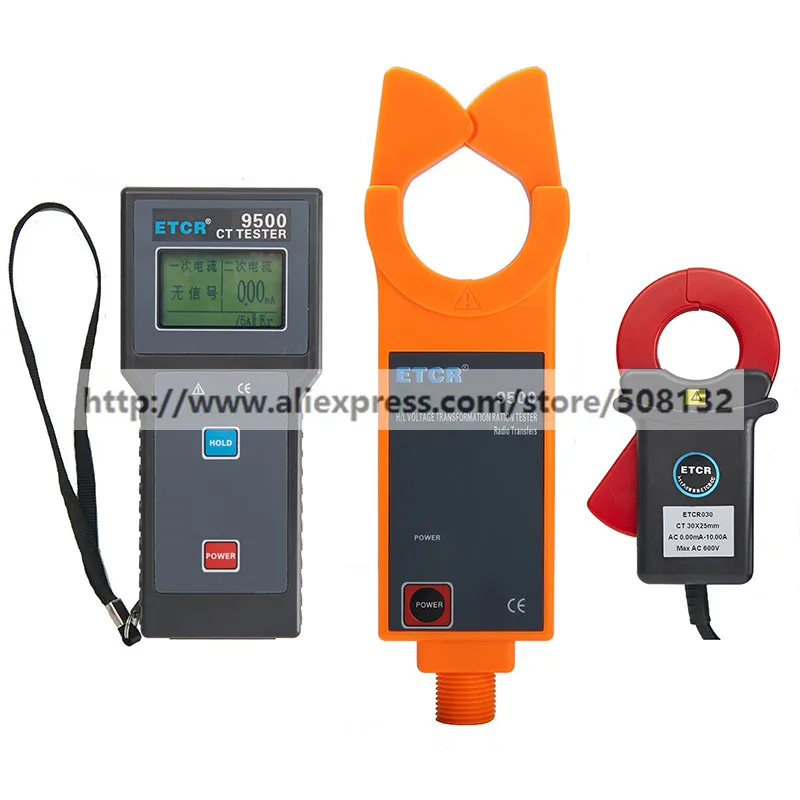

ETCR9500 беспроводное высоковольтное испытание коэффициента трансформации тока разрывает традиционную структуру, специально разработанную для высокого и низкого напряжения первого и вторичного цикла тока, переменного соотношения и теста утечки тока; примените технологию la test CT и технологию цифровой интеграции маски, состоящую из специального высоковольтного зажима, зажима низкого напряжения, хоста, Высоковольтный изоляционный стержень и программное обеспечение для мониторинга и т. Д.; Его данные тестирования беспроводной передачи могут проникать в множество строительных препятствий с прямым расстоянием 30 метров.

С программным обеспечением мониторинга счетчик имеет онлайн-мониторинг в реальном времени и функцию запроса истории, с динамическим дисплеем, направлением волны, переменным соотношением, индикацией частоты, с максимальным, минимальным, средним значением; функции настройки будильника и индикации будильника, функции чтения данных в истории, доступа, сохранения, анализа, обработки, сортировки, Облегающая кривая, отчет и печать. Высоковольтный детектор подключенного стержня может быть использован для измерения высоковольтного тока линии, токов с обеих сторон трансформатора, тест переменного коэффициента, онлайн мониторинг тока ниже 60 кв; специальный зажим Амперметр может облегчить зажим для выхода из проверенного свинца путем нажатия или вытягивания задней изоляции бар, который является экономичным и удобным; Широко используется в электростанции, подстанции, промышленных и горнодобывающих предприятий, инспекционной станции, Отдела технического обслуживания электрика для текущего зондирования, энергетического аудита и полевой работы.    Ⅱ. Технические характеристики



Функция Высоковольтный и низковольтный первый и вторичный цикл тока, переменное соотношение, ток утечки Онлайн тест; Ток с обеих сторон трансформатора, переменное соотношение онлайн мониторинг Источник питания DC6V Щелочная сухая батарея (1,5 V AAA× 4), непрерывная работа в течение 30 часов Тестовый режим Зажим CT Режим передачи Беспроводная передача, максимальное расстояние прямой передачи составляет около 30 м Режим отображения ЖК-дисплей: 128 точек × 64 точек; Функция синей подсветки Размер ЖК-дисплея Область отображения: 44 мм × 27 мм Измерительный Размер Хост: ширина, высота, толщина 75 мм × 170 мм × 30 мм Зажим высокого напряжения: ширина, высота, толщина 76 мм × 255 мм × 31 мм Зажим низкого напряжения: ширина, высота, толщина 63 мм × 160 мм × 23 мм Размер зажима Высоковольтный зажим: & phi;48 мм Зажим низкого напряжения: & phi;30 мм Частота дискретизации 2 раза/секунду Область измерения Зажим высокого напряжения: 0,0ма ~ 1000А Зажим низкого напряжения: 0.00mA ~ 10A Разрешение Высоковольтный зажим: 0.1ма Зажим низкого напряжения: 0,01 мА Сдвиг Автоматический сдвиг Точность тестирования на один цикл 23 ℃ ± 3 ℃, ниже 80% RH 0.0ма ~ 10.0A: ± 1% ± 5dgt 10.0A ~ 49.9A: ± 2% ± 5dgt 50.0A ~ 199.9A: ± 3% ± 5dgt 200A ~ 600A: ± 4% ± 5dgt 601A ~ 1000A: ± 5% ± 5dgt Точность повторного тестирования 0.00mA ~ 10A: ± 1% ± 5dgt (23 ℃ ± 3 ℃, ниже 70% RH) Переменное соотношение 3 дисплеи с переменным соотношением: (первое и вторичное Измерение тока в режиме реального времени; Рассчитать переменное соотношение на 5А вторичной петли и 10kV-YY трансформатора 10кВ/380В); максимальный коэффициент трансформации составляет 1:10 миллионов (1.0K7) Хранение данных 3000 комплектов, нажмите клавишуДержательДля сохранения данных и автоматического нумерованного хранения (данные не будут теряться при отключении питания или замене батареи) Линейное напряжение Ниже 60кв испытание линии (с 5 изоляционными стержнями) Хранение данных Нажмите клавишуДержательКлюч для сохранения данных, показанныйДержатель, А затем нажмитеДержательЧтобы отменить обслуживание. Доступ к данным Введите режим доступа к данным нажатием кнопкиДержатель +КлючМощность  Дисплей перелива Функция перелива сверхдальности: показано на «OL A" Нет индикации сигнала "Нет сигнала» Будет отображаться, когда хост не получает сигнал Автоматическое выключение 15 минут после загрузки, счетчик автоматически выключается АккумуляторНапряжение Когда напряжение батареи ниже 4,8 В, напряжение батареи отображается на низком символе, чтобы напомнить о замене батареи Масса счетчика Хост: 240 г (с батареей) Высоковольтный зажим: 335 г (с батареей) Зажим низкого напряжения: 170 г (опционально) Общая масса счетчика: 2,5 кг (включая изоляционный стержень и аккумулятор) Внешние помехи Нет особенно сильного электромагнитного поля; Без 433 МГц и 315 МГц помех Рабочая температура и влажность -25 ℃ ~ 45 ℃; Ниже 80% относительной влажности Хранение температуры и влажности -10 ℃ ~ 60 ℃; Ниже 70% Rh Размер изоляционного стержня & Phi; 32 мм, 1 м/шт. (5 шт., стандартная конфигурация) Низкое напряжение тока зажим свинца Стандарт 2 м Прочность изоляции Высоковольтный зажим: AC100kV/rms (между 5ThИзоляционный стержень и высоковольтный токовый хомут) Хост и низкое напряжение зажим: AC1000V/rms Структура Тип анти-капельного Ⅱ (детектор высокого напряжения) Защитные положения IEC1010-1, IEC1010-2-032, класс загрязнения 2, CAT 600 (600V), IEC61326 (Стандарт EMC) Аксессуары Зажим: 1 шт.; Приемник: 1 шт.; Зажим тока: 1 шт.; Диск: 1 шт.; Провод связи RS232: 1 шт.; Счетчик Коробки: 1 шт.; Изоляционный стержень (1 м): 5 шт.
