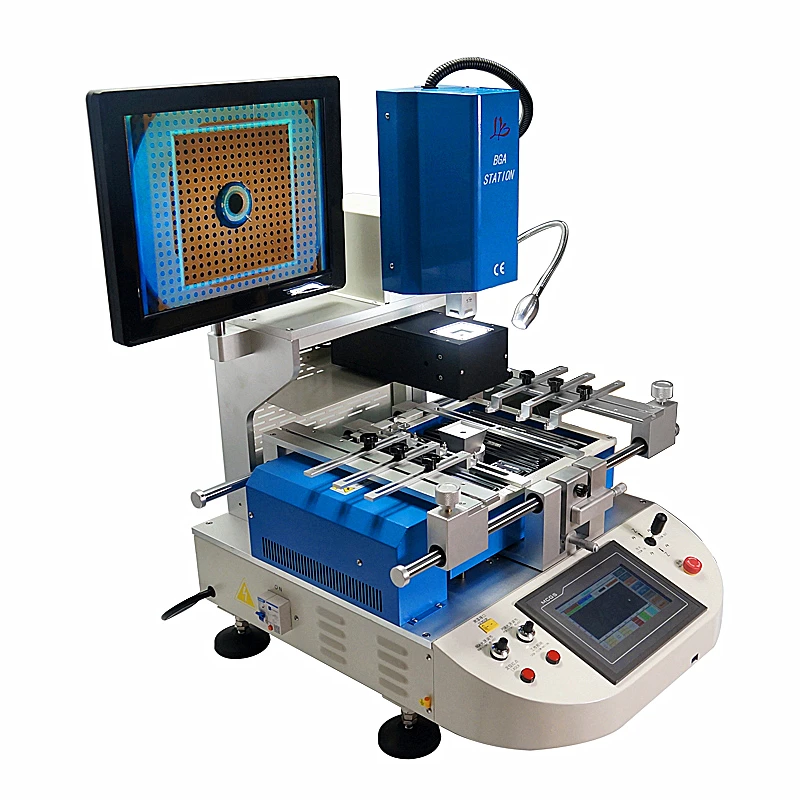

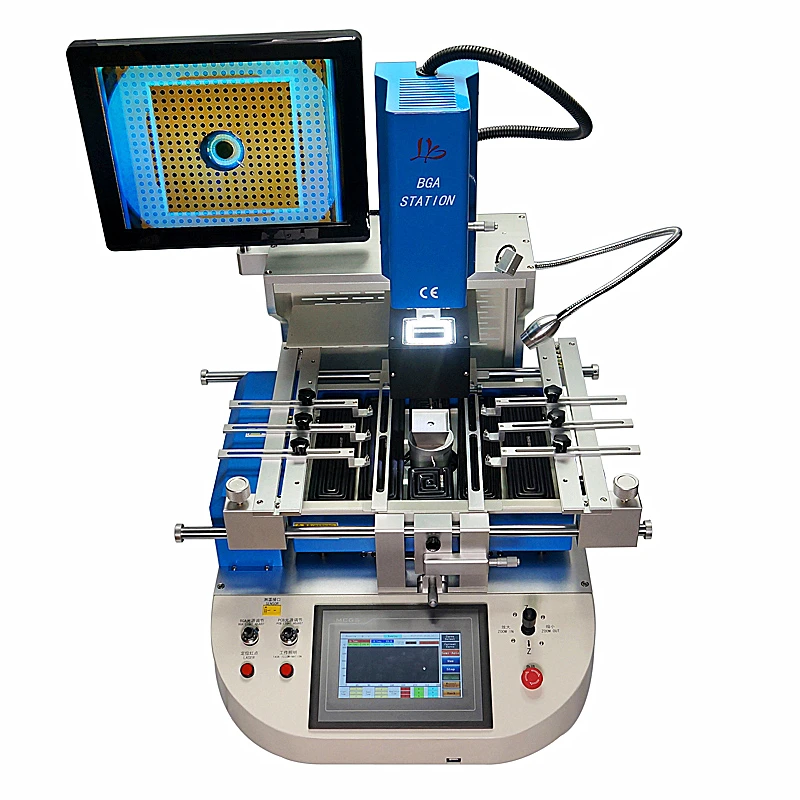

Независимая 3 зоны нагрева контроль температуры BGA машина G720 паяльная станция для

Независимая 3 зоны нагрева контроль температуры BGA машина G720 паяльная станция для

Видео:

//youtu.be/rX_J061xtVc]

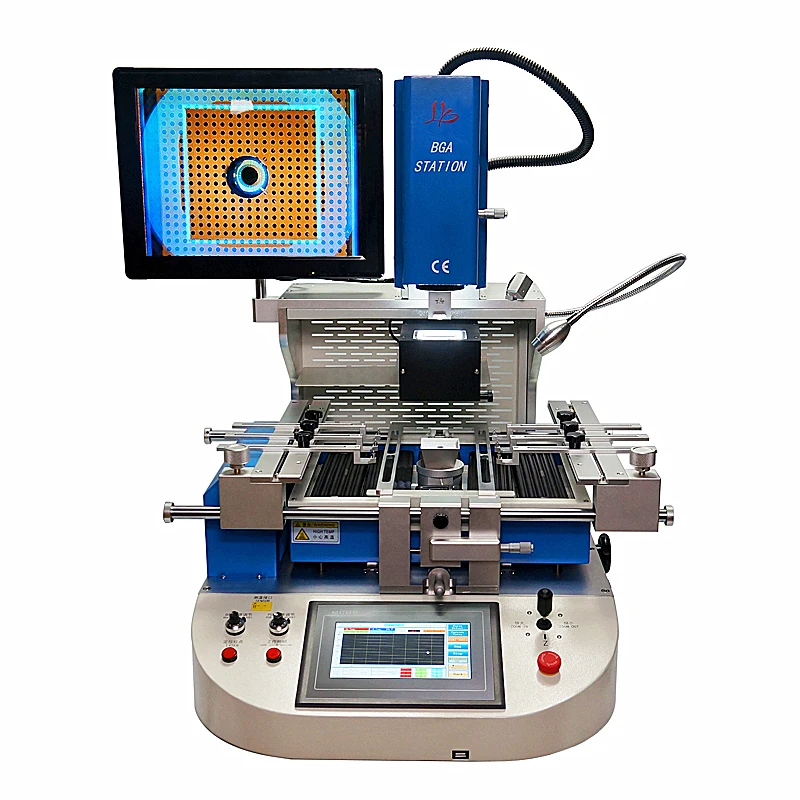

Особенности LY-G720 паяльной станции bga:

1.HD оптическая система выравниванияДля точного крепления BGA и компонентов

2.Сенсорный экран и Управление ПЛКЧтобы обеспечить стабильную и надежную работу.

3. Монтаж компонентовТочность в пределах 0,01 мм, РемонтПроцент успеха 99.9%

4.Функция лазерного позиционированияДля быстрого позиционирования чипа BGA и материнской платы

5. Точный контроль температуры,Точность в пределах 2

6. Верхняя температурная зона можетСвободно перемещаться, Вторая зона можетРегулируется вверх и вниз.

7.Три температурыЗоны нагреваются независимо.

8. Сопло горячего воздуха может поворачиваться на 360 градусов

9. Идеальная поддержкаПайка, демонтаж, удаление и ОтгрузкаЧип BGA

10. Переработка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. д.

11. ССертификация CE, Двойная температураФункция защиты

Параметры паяльной станции bga:

Место происхождения

Гуаньдун, Китай

Фирменное наименование

LY

Минимальный номер

LY-G720 паяльная станция bga

Улучшенная функция

Может создавать соответствующую температуру, кривые в соответствии с размером чипов

 Детальная спецификация

Мощность

Переменный ток 220в ± 10% 50/60 Гц

Общая мощность

4800 Вт

Мощность нагревателя

Верхняя температура. Зона 800 Вт, вторая температура. Зона 1200 Вт, IR teom. Зона 2700 Вт

Контроль температуры

K-type термопары close-loop control, независимая температура. Контроллер, точность может достигать ± 1

Размер печатной платы

Макс: 370*380 мм мин: 10*10 мм

Применимые чипы

Макс: 80*80 мм мин 1x1мм

Порты термопары

1 шт.

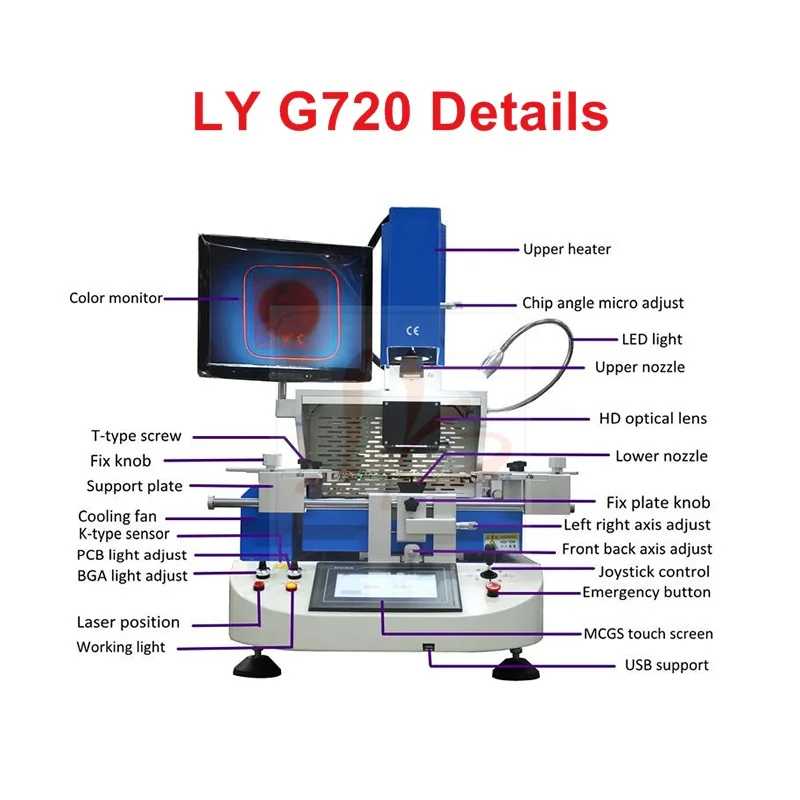

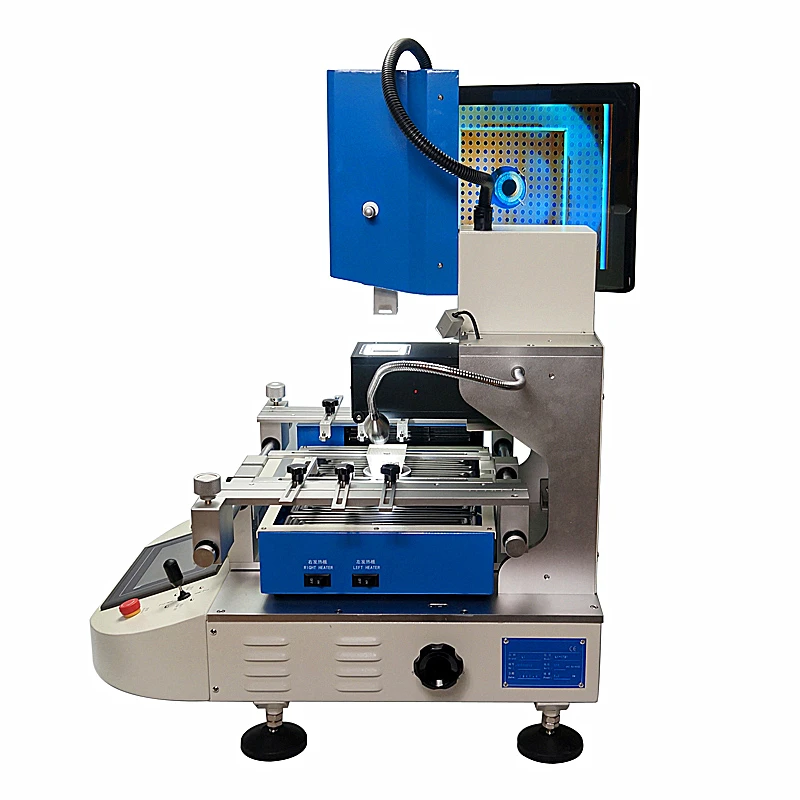

LY-G720 паяльная станция BGA Детальное представление

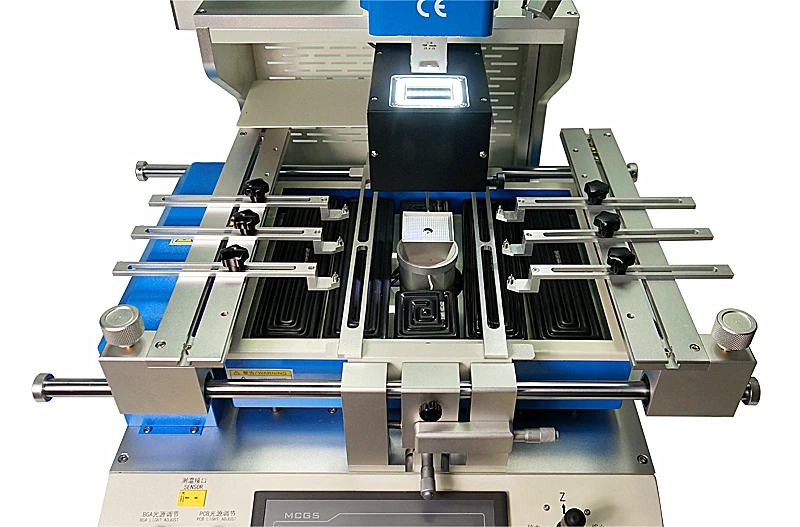

Независимая система контроля температуры с 3 зонами нагрева

1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно от верхней части

Компонент в нижней части печатной платы; Нижний ИК-нагрев, контроль температуры в пределах ± 1

8 сегментов контроля температуры независимо.Bga сварочный аппарат

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева

Для нижней части печатной платы, чтобы избежать полной деформации печатной платы во время переработы, верхняя или Нижняя

Температурные зоны можно использовать отдельно и свободно сочетать энергию вверх и ниже

Нагревательный элемент. Bga сварочный аппарат

3. Принят Высокоточный к-тип термопары close-loop контроль иСамонастройка параметров PID

Система; Сварочный аппарат bga

4. Кривые температуры могут отображаться с функцией мгновенного анализа кривой и мульти-группой

Данные пользователя могут быть сохранены; Температура может быть протестирована точно через внешние измерения

Интерфейс, кривые можно анализировать, устанавливать и корректировать на сенсорном экране в любое время.

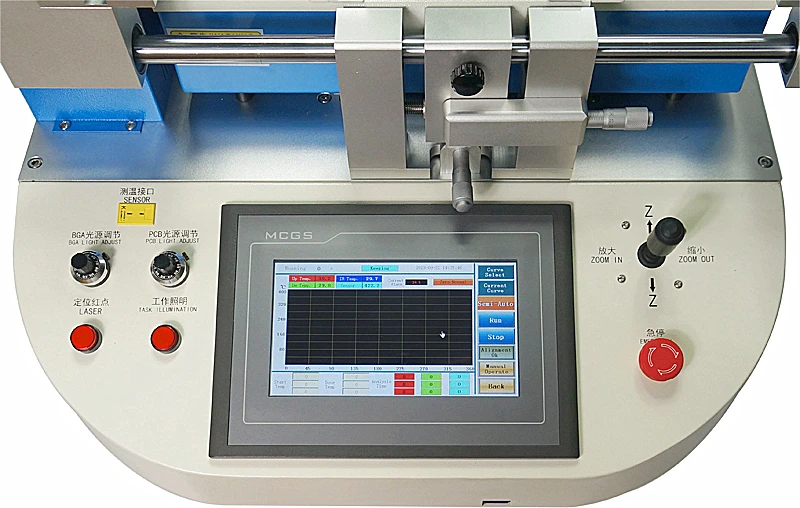

 Многофункциональная и гуманизированная операционная система

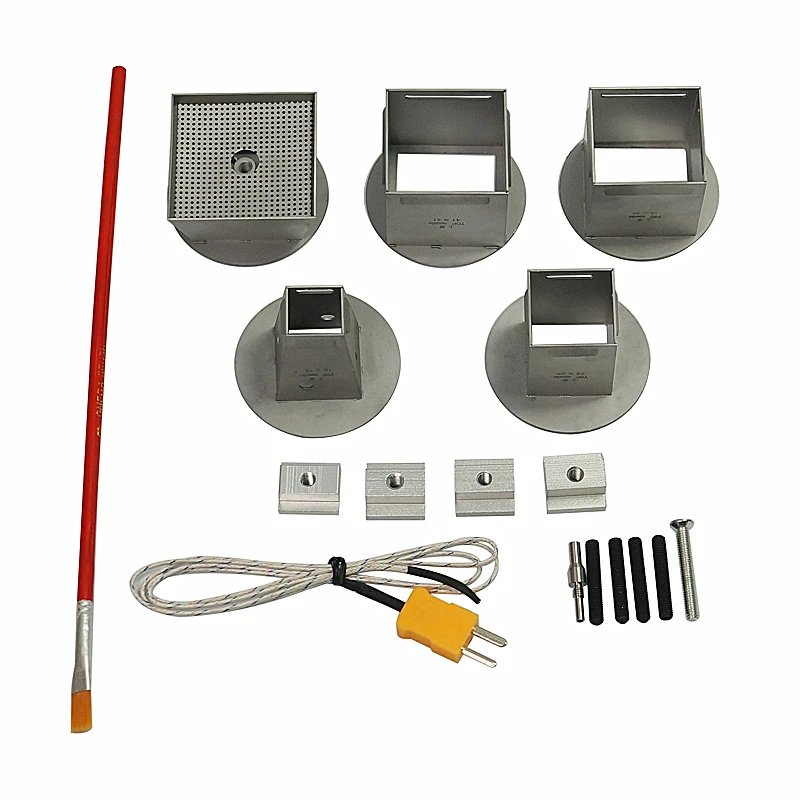

1. Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать на 360 градусов для легкой установки и замены.

2.X,Y и R угол принимает микрометр тонкой настройки, точность определения местоположения, точность может достигать ± 0,01 мм.

 Улучшенная функция защиты

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В чехол температурного режима схема может автоматически отключаться с двойной защитой от перегрева.

Температурный параметр с защитой паролем для предотвращения любых изменений. Bga сварочный аппарат.
