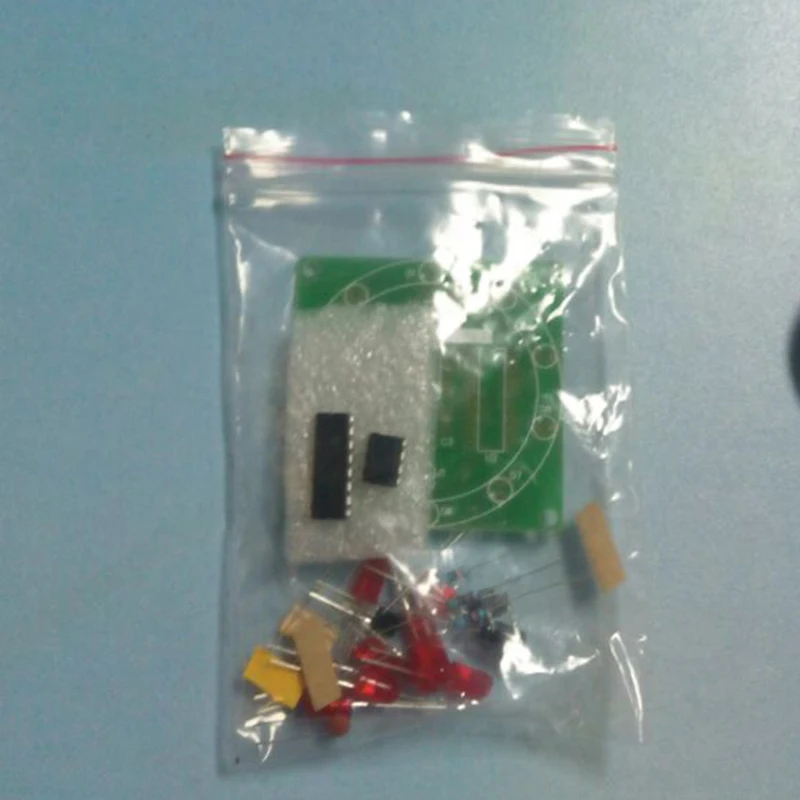

Электронный NE555 CD4017 Колесо Фортуны DIY Kit повезло проигрыватели сварки обучение

Электронный NE555 CD4017 Колесо Фортуны DIY Kit повезло проигрыватели сварки обучение

Примечание: Это DIY комплекты, нужно, чтобы вы сварили самостоятельно

Сварки видео:

Http://v.youku.com/v_show/id_XMjcyMDU2Mzc0NA==.html?spm=a2h3j.8428770.3416059.1&qq-pf-to=pcqq.group

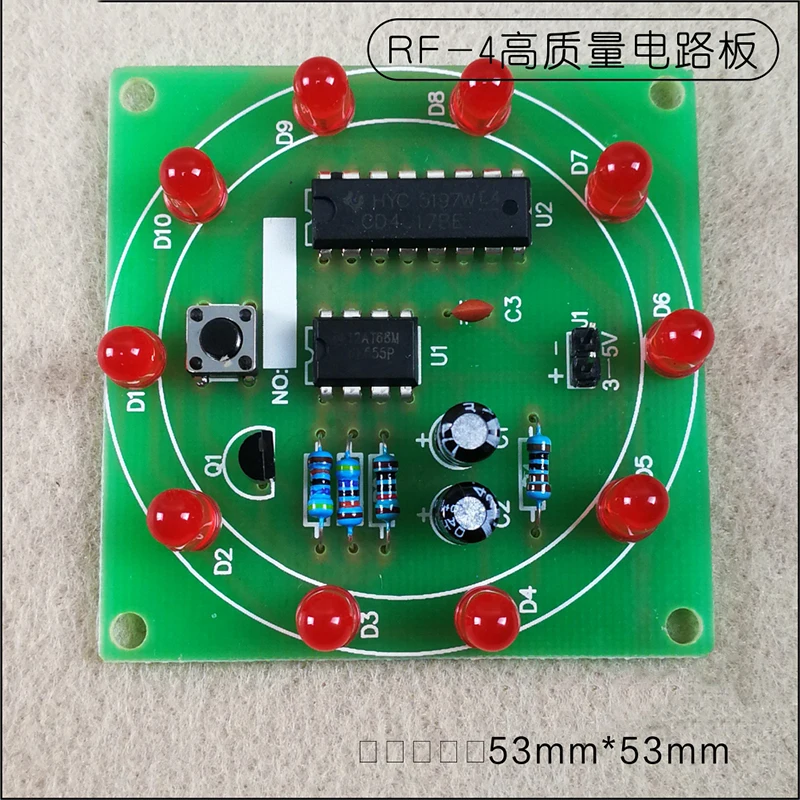

Lucky wheel-это предсказание поворота дискового стопа, в конце концов остановится на том, какие инструменты положения.Можно также использовать как оценочный Номер Игры, электронные кости, лотерейные машины и так далее.Электронный Лаки поворотный стол для достижения той же функции электронным способом, этот набор из 10 светодио дный, настроенных в круг, когда нажмите кнопку, светодио дный поворачивается в свою очередь светится, поток медленнее и медленнее, и, наконец, остановились наСветодио дный больше не двигается.Если последний Блестящий светодио дный и игрок предсказывали то же самое, это значит «Победа».

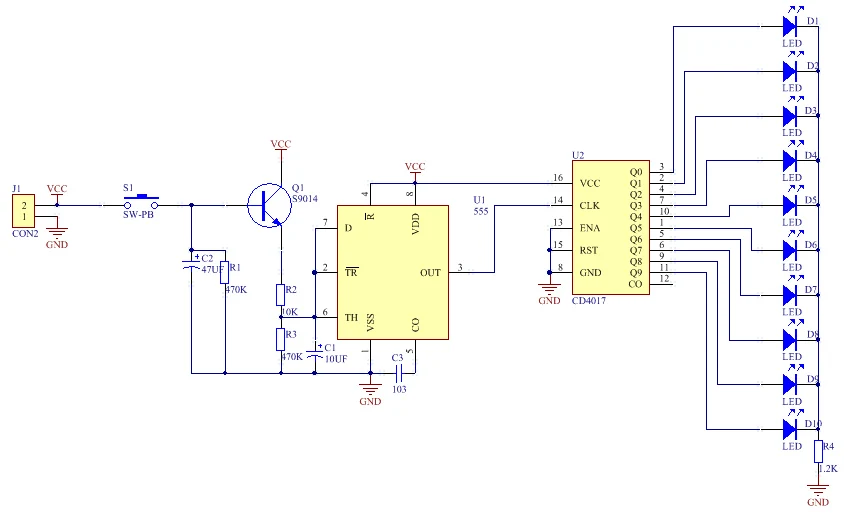

Теория цепи: схема состоит из импульсного генератора и десятичной счетной цепи.



Генератор импульсов состоит из NE555 и внешних компонентов, чтобы сформировать мультивибратора. Когда кнопка S1 включен, Q1 включен и выход NE555 контакт 3 импульсного. Затем, 10 выходов CD4017 поворот высокое и диск 10 светодиодов в свою очередь.Отпустите кнопку, благодаря наличию конденсатора C1, Q1 не будет немедленно отрезать, с напряжением через снижение C1, Q1 процесс проводимости постепенно ослабевает, 3 pin Выходная частота импульса медленная светодио дный светодиодная Мобильная частота также будетЗамедлить.Наконец когда C1 разряда.Q1 срок, NE555 больше не импульсный выход 3, светодио дный прекратить движение.Процесс "лотереи" завершен.R2 определяет скорость светодио дный движения и C1 решает когда ждать "лотереи."
