1. Описание:

Это цифровой понижающий модуль постоянного тока, встроенный чип XL4016 с высокой мощностью.

2. Параметры:

Нет.

Параметры

Соотношение цена/качество

1

Название продукта

Цифровой регулятор постоянного тока доска

2

Модель изделия

XH-M403

3

Давление режим регулирования

ШИМ модуляции

4

Вход напряжения

DC5-36V

5

Выход напряжения

DC1.3--32V

6

Максимальный ток

8а (долгосрочная рекомендация 5А)

7

Максимальная мощность

200W

8

Эффективность преобразования

0,94

9

Частота переключений

180 кГц

10

Внешний размер

78*63*40 мм

11

Другое функции

Измерение тока с защитой от короткого замыкания

3. Особенности:

Отображение выходного напряжения в реальном времени без обнаружения. Это удобно и безопасно. Низкое напряжение точность отображения 0,1 V.

4. Применение:

1>. Электронные монтажные приложения
2>. Выпрямительный мост применение
3>. Мощность применение

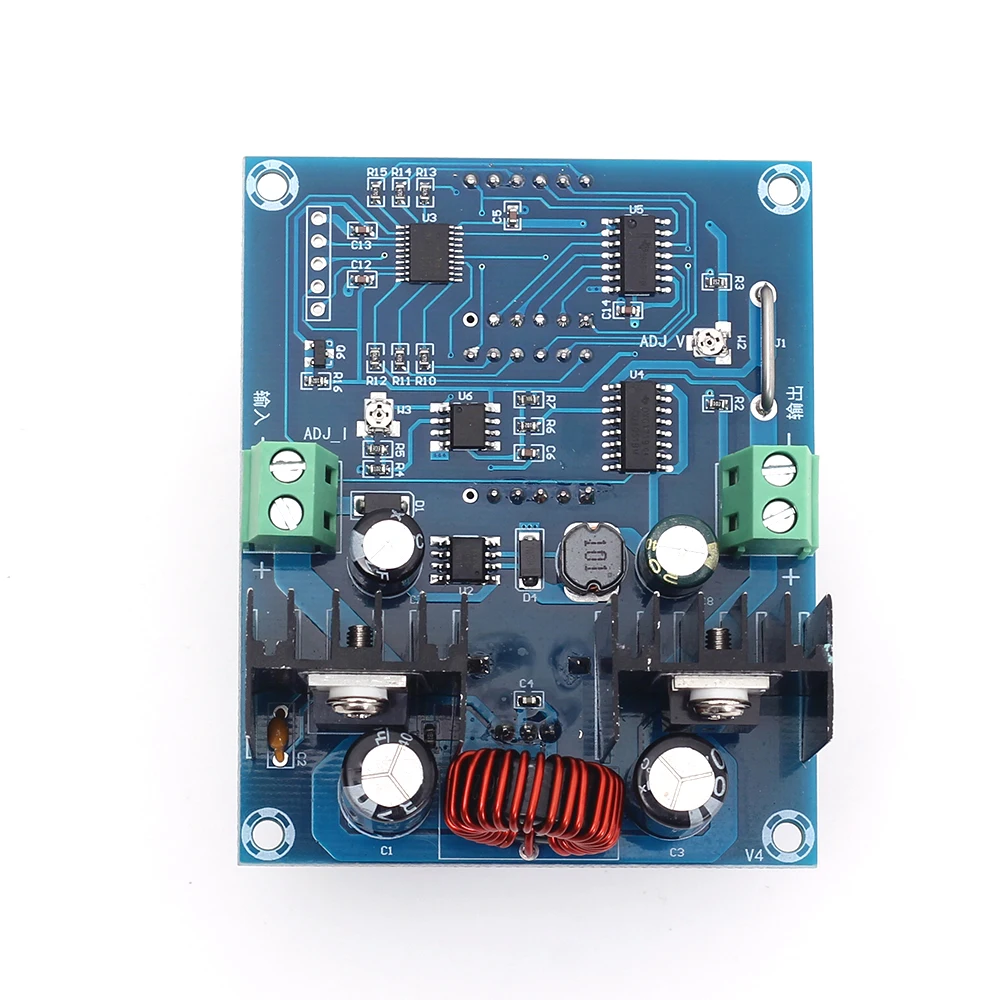

5. Введение компонентов:

1>. Встроенный чип XL4016.

2>. Регулирующий потенциометр (демпфирование)
3>. Радиатор с черным покрытием из алюминиевого сплава. (долгосрочное использование рекомендуемого тока не должно превышать 5А. Если более 5А, вам нужно использовать вентилятор с вспомогательным охлаждением
4>. Каждая часть поставляется от бренда, качество гарантировано.
5>. Большая индуктивность медного сердечника. Индуктивное действие катушки на конечный ток переменного тока. Он может быть составлен из высокочастотного или низкочастотного фильтра с резистором или конденсатором. Схема фазового переключения и резонансный Электрический. Он может подключать DC и сопротивление AC.

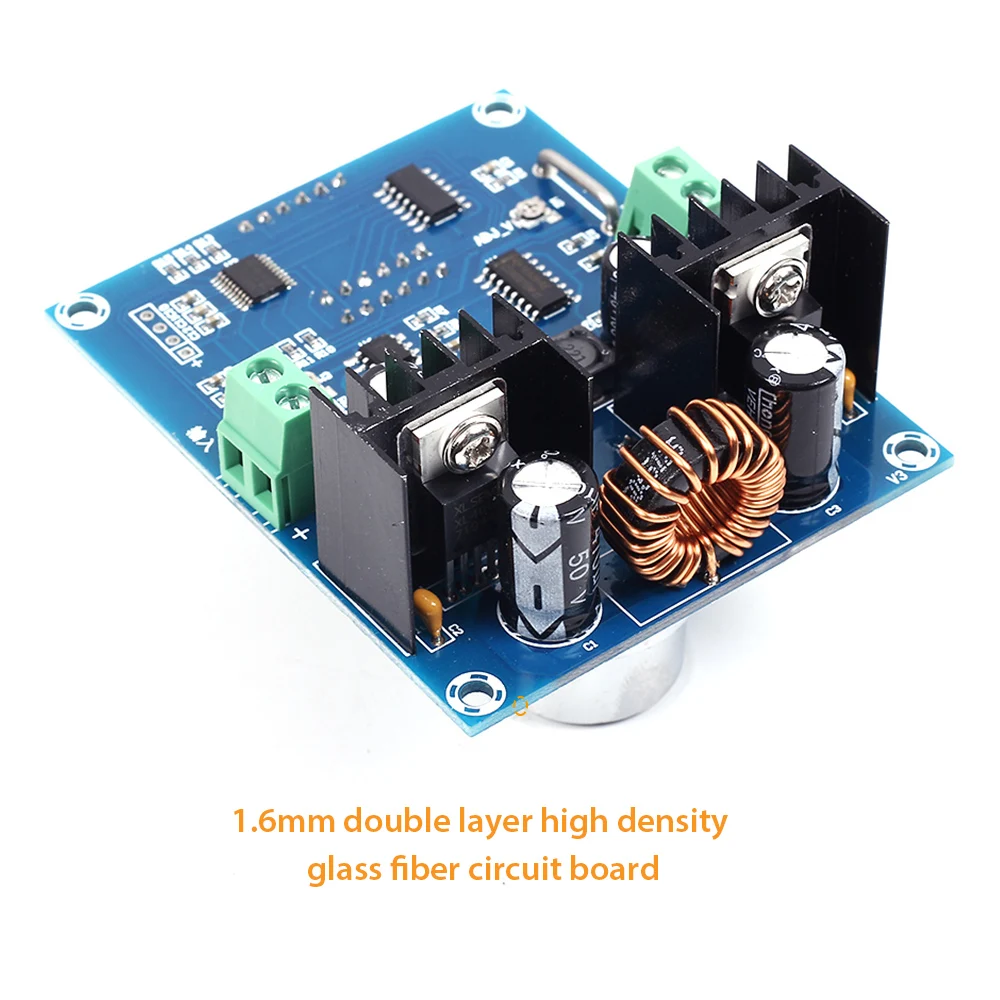

6>. Двойной чехол повышенной прочности с высокой плотности стекловолокна схема для 1,6 мм армейского класса. Печатная плата не только толстая, но и высокая плотность. И после длительного периода использования, не будет никакого феномена размывания края.

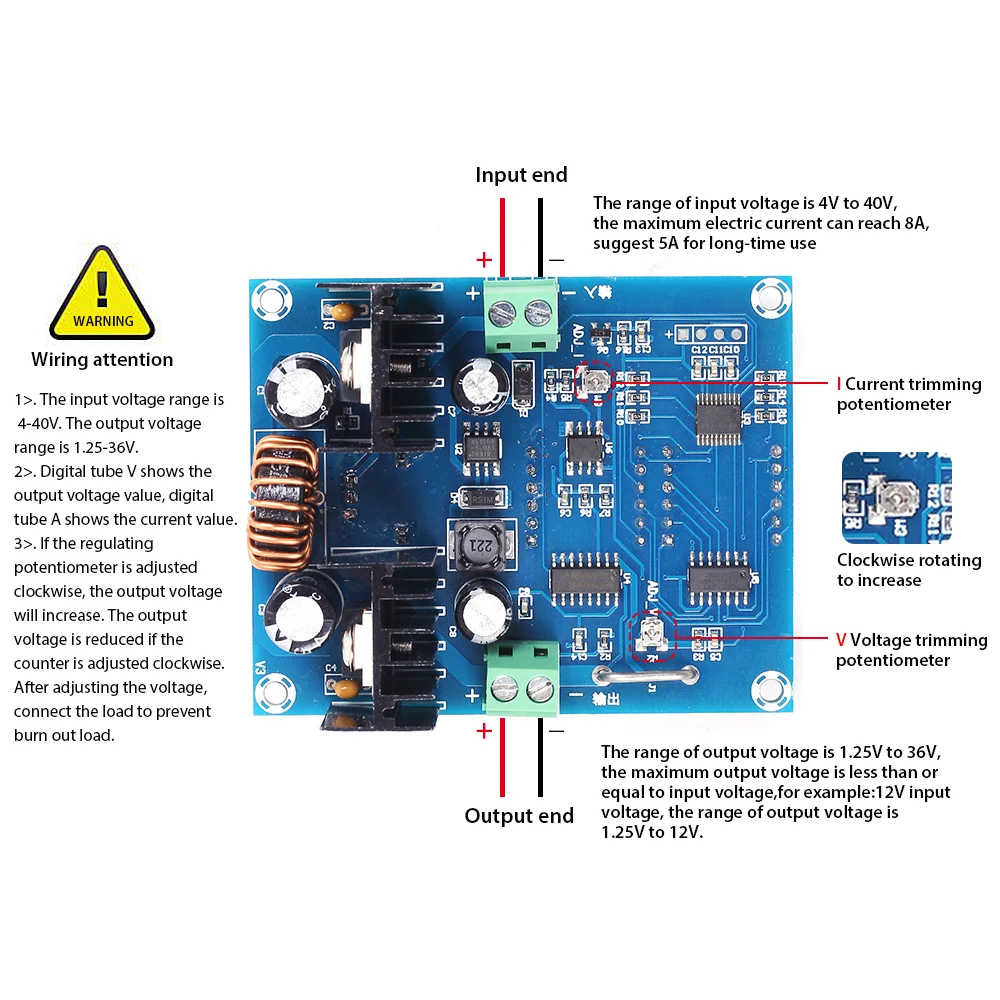

6. Внимание проводки:

1>. Диапазон входного напряжения 4-40 В. Диапазон выходного напряжения 1,25-36V.

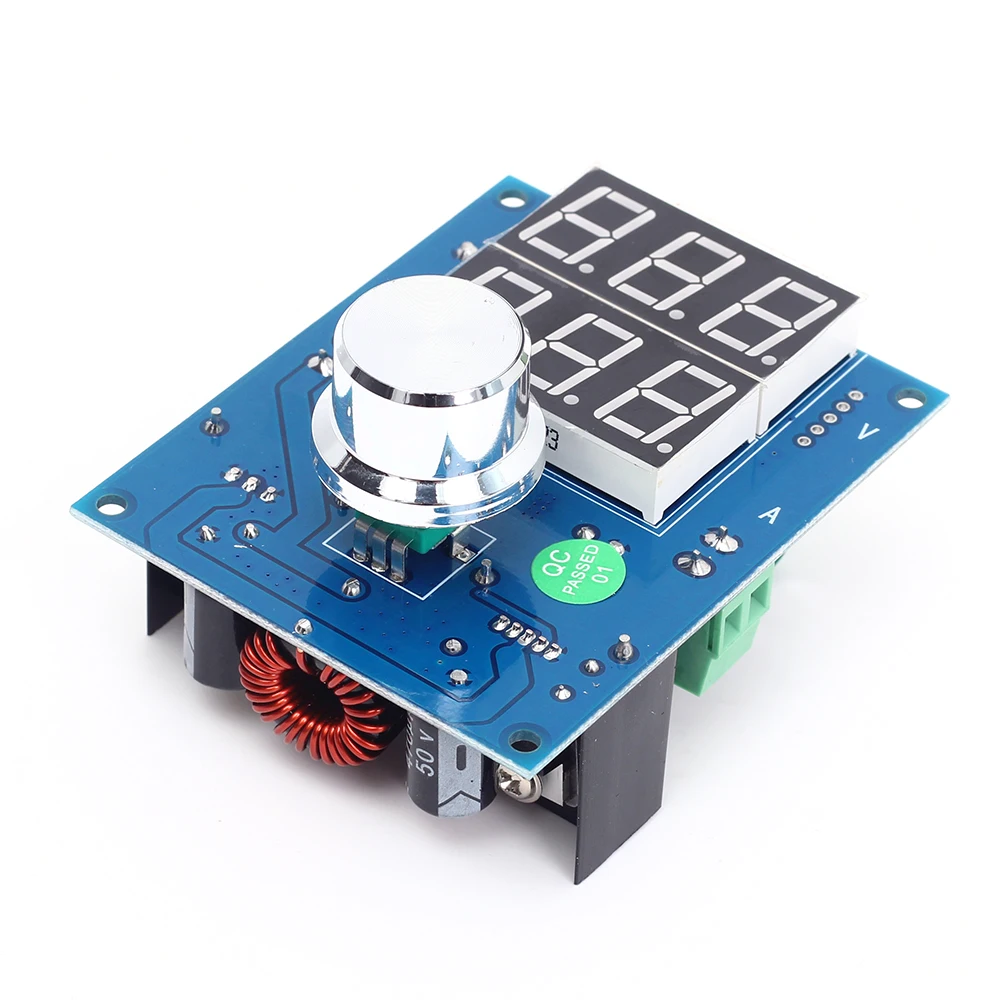

2>. Цифровая трубка V показывает значение выходного напряжения, цифровая трубка A показывает значение тока.

3>. Если регулирующий потенциометр регулируется по часовой стрелке, выходное напряжение увеличится. Выходное напряжение уменьшается, если счетчик регулируется по часовой стрелке. После регулировки напряжения Подключите нагрузку, чтобы предотвратить выгорание нагрузки.
