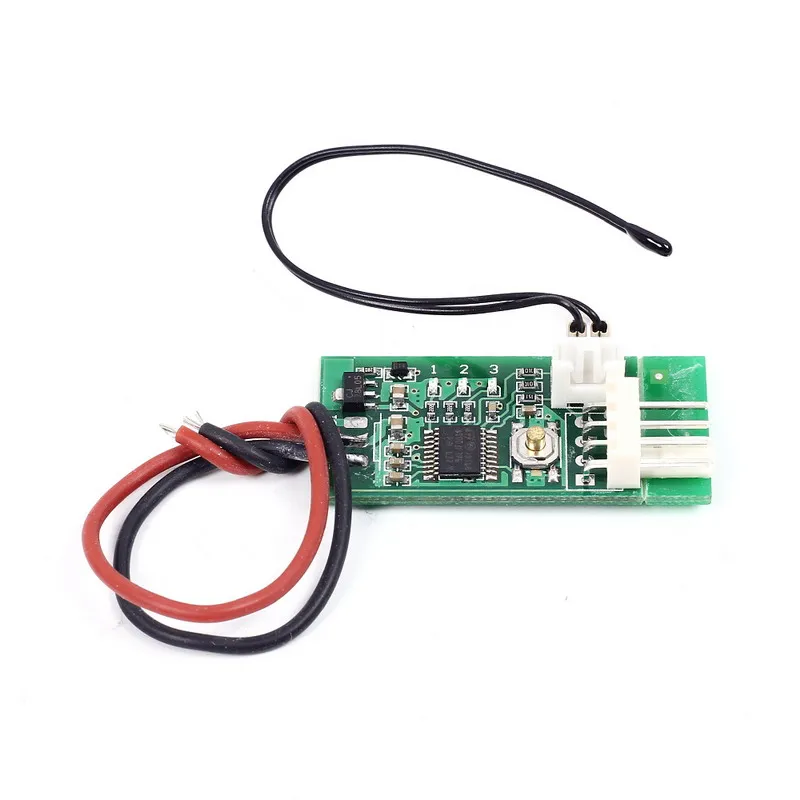

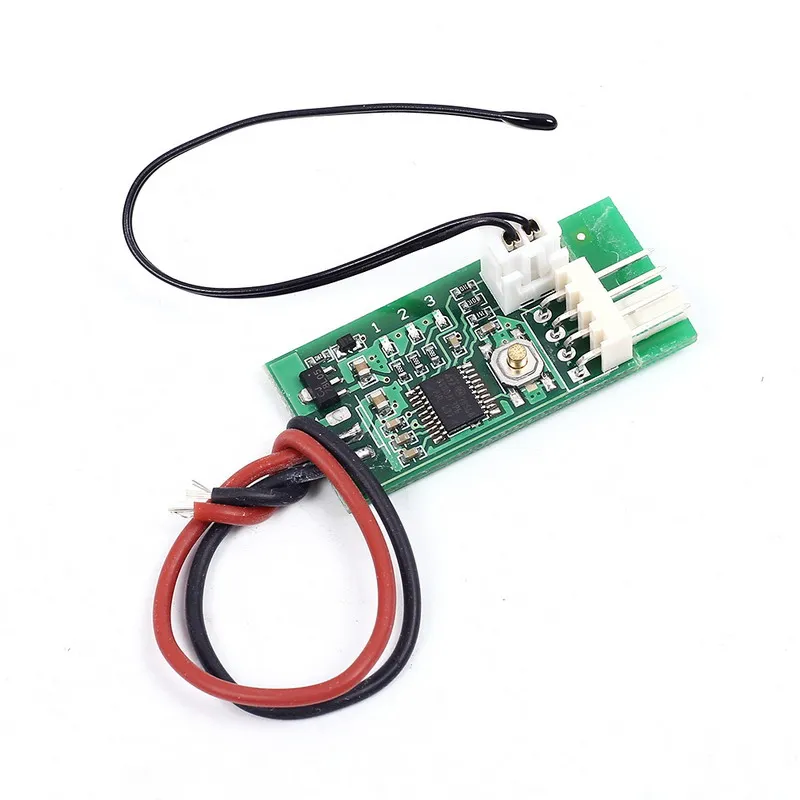

1. Описание:

Контроллер только контролирует скорость четыре линии стандартной спецификации Intel PWM fan, не отключить вентилятор. С полным цифровым контролем, точной настройкой температуры и точным контролем. Он интегрирует ручную регулировку скорости, автоматический контроль температуры и функцию регулировки скорости. Ручное управление скоростью вращения от 10%-100%, каждый 5% представляет собой туристического снаряжения. Автоматическая скорость контроля температуры от 30 градусов по Цельсию, есть 49 видов комбинации температурных зон. Поддерживает три линии и четыре линии управления, настраивая параметры автоматически сохраняя.

2. Параметры:

Параметр

Соотношение цена/качество

Рабочее напряжение

12 В, может работать в диапазоне 8-18 в

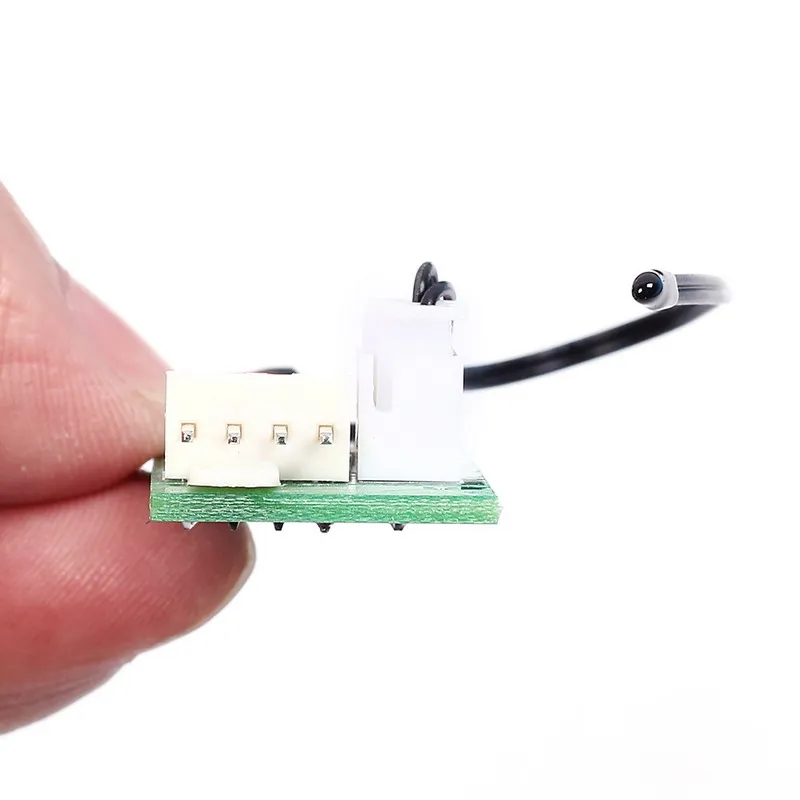

Интерфейс вентилятора

2510-4P не хватает на 1 изгиб (специальный интерфейс для компьютера, 4P вентилятор

Потребляемый ток

Не более 20 мА

Током вентилятора

Меньше, чем 3A

Привод диапазон мощности

10% -100

Рабочая температура

От-10 до 60 градусов по Цельсию

Температура параметры зонда

NTC 50K B = 3950

Датчик температуры

Маленькая черная головка 120 градусов
Кольцевой зонд 110 по Цельсию

Размер доски

34 мм * 19 мм * 11 мм (за исключением расширенного интерфейса)
Интерфейс вентилятора продлевается на 8 мм

Заводские параметры по умолчанию

Низкая скорость 20%.
Температура ускорения 30 градусов по Цельсию
Скорость 5 градусов по Цельсию
Не отключается выход.

При этом температурная установка, удерживая зонд ладонью, ускорится в течение нескольких минут. Если зонд зажат в подмышку, он достигает полной скорости в течение 2 минут.

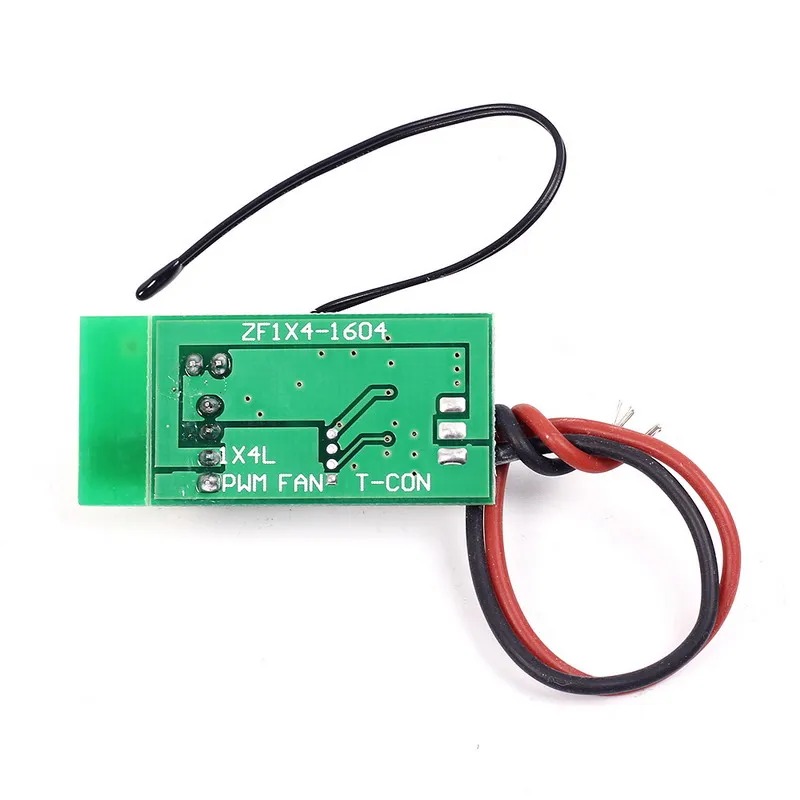

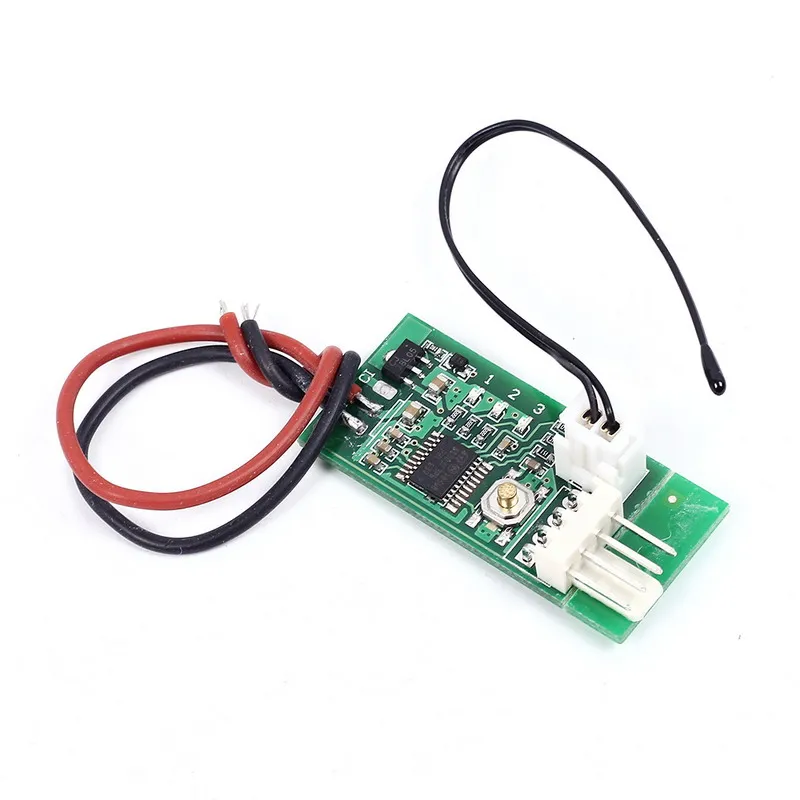

3. Компоненты:

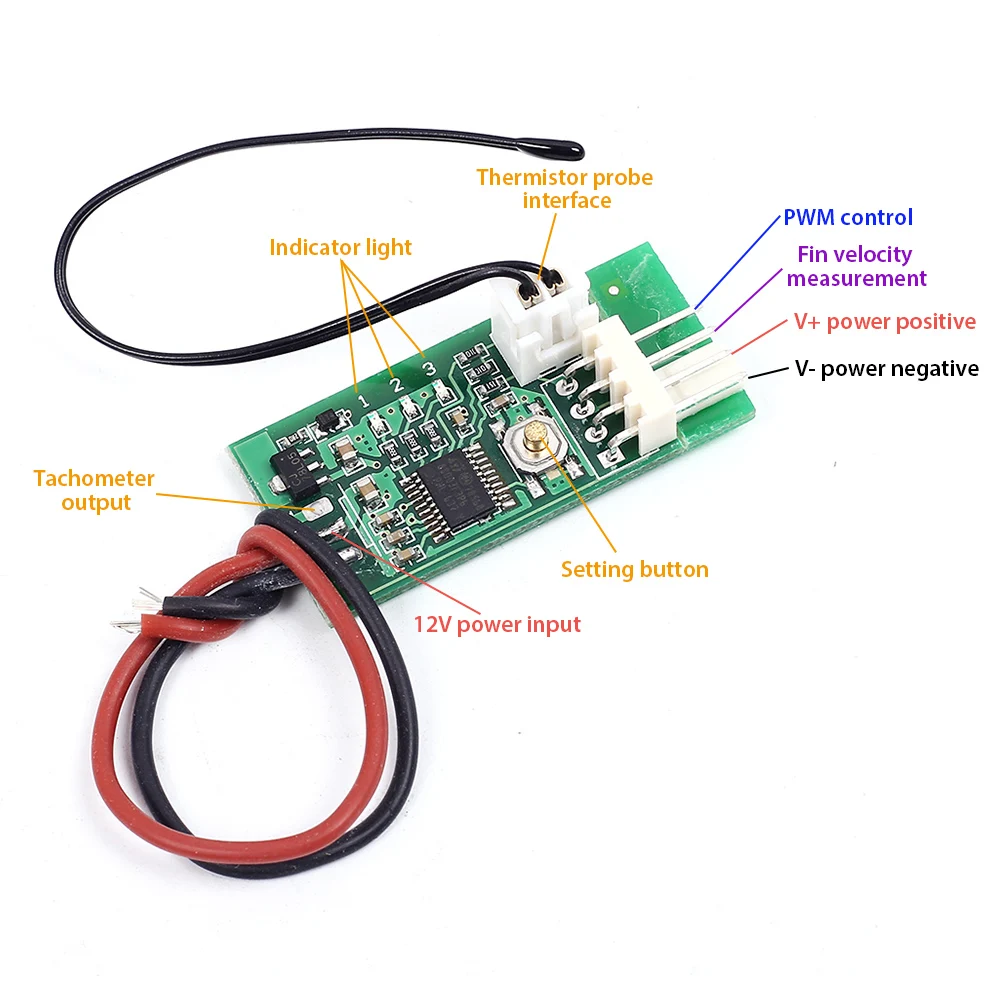

1>. Входная линия: красная, черная линия электропередачи, только Сварка 12 В, положительный и отрицательный шнур питания, в качестве общего использования. Трехпроводной разъем оснащен штекером 2510-3P, который используется для измерения скорости некоторых основных плат, трех портов вентиляторов. Большой интерфейс 4P облегчает захват электроэнергии с шасси.
2>. Температурный Зонд: маленькая черная леска, короткая, низкая теплоемкость. Подходит для тестирования узкого пространства и температуры воздуха, и ответ относительно быстрый. Кольцо зонд прилагается внутри кольцо с металлическим наконечником с фактурой с диаметром 4,2 мм. Подходит для установки на радиатор или другую поверхность нагревательного элемента с винтами.

4. Ручное автоматическое Интегрированное управление:

1>. Ручное управление без датчика температуры. Нажмите/дважды нажмите (двойное нажатие, скорость не слишком быстрая), кнопка вверх/вниз. Каждый сдвиг длится через 20 секунд, и шестерня автоматически будет храниться. Индикатор No. 2 быстро мигает в течение 20 секунд (когда регулятор температуры не работает). В тех случаях, когда флэш-памяти будет остановлен, это означает, что файл были сохранены. 3 / 1 индикатор светильник всегда горит в тех случаях, когда вы не можете продолжать Увеличение/не по-прежнему для того, чтобы уменьшить позиции.

2>. Когда датчик температуры установлен, ручная скорость используется как начальная низкая скорость (нижняя скорость линии). Когда температура превышает разогревающуюся температуру, скорость вентилятора плавно нагревается, увеличивая температуру.
Когда температура достигает и превышает общую температуру ускорения и ширину ускорения (полноскоростная температура), вентилятор работает на полной скорости.

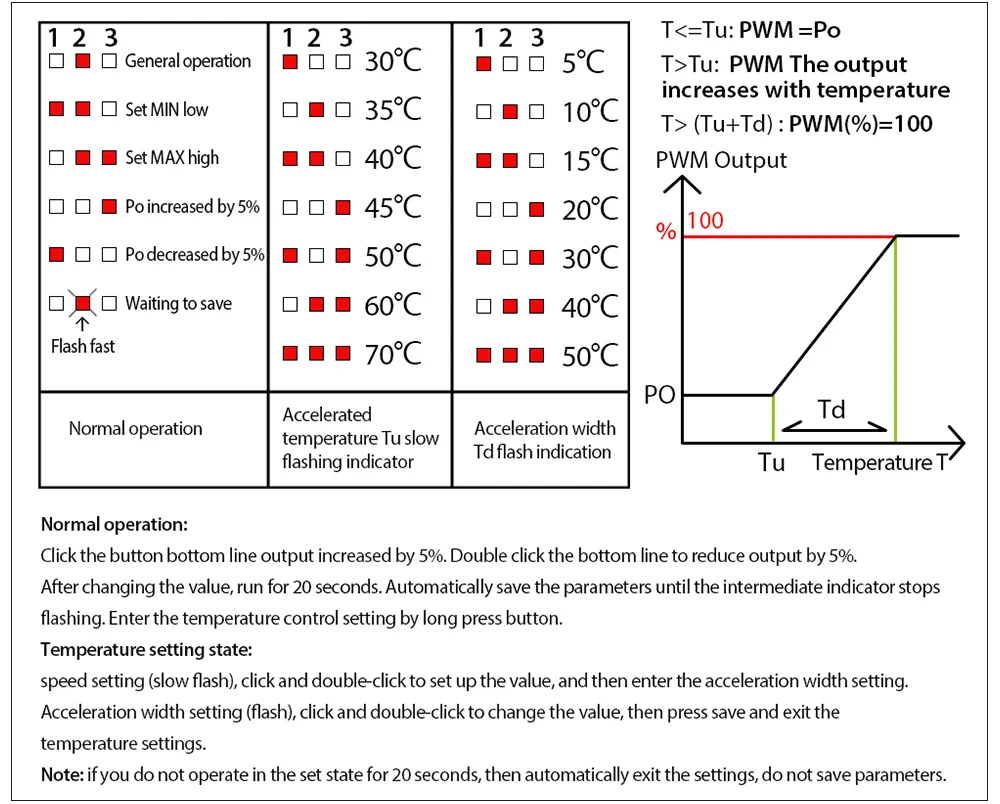

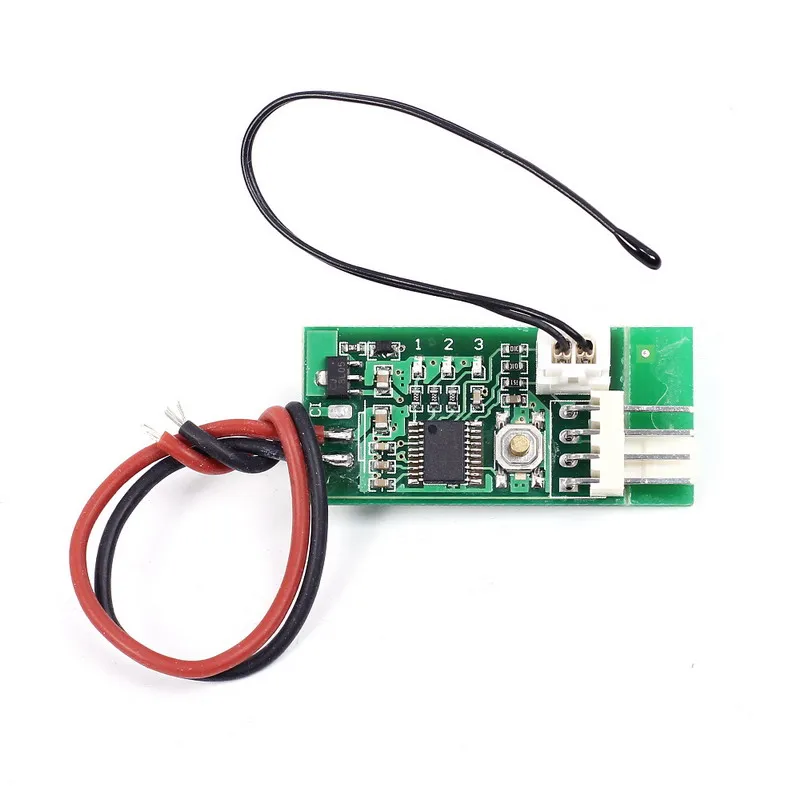

Установите параметры температуры и ширины ускорения, как показано на диаграмме ниже. Номер 123 означает, что светильник индикатора на плате (красный) и (белый) отображается в бинарном порядке:

5. Инструкция для примера:

Нижняя линия 20%, температура ускорения 35, ширина ускорения 15.
Когда температура зонда ниже, чем 35 градусов по Цельсию, выходной сигнал всегда составляет 20%. Когда температура зонда выше, чем 35 градусов, контроллер может плавно увеличивать выходной сигнал в зависимости от роста температуры, а вентилятор ускоряется. Когда температура зонда достигает или превышает 50 (35 + 15), контроллер выводит полноскоростной сигнал, а вентилятор работает на полной скорости.
В зависимости от особенностей работы вентилятора, фактическая скорость вентилятора будет несколько отличаться.

6. Способ установки:

П. С.Контроллер поддерживает контроль обратный синхронизации вентилятор.

Во-первых, выключите и удалите вентилятор. Нажмите кнопку set, чтобы электриизировать контроллер. Удерживайте кнопку настройки (около 3 секунд), пока три лампы не перейдут в режим двойной вспышки, а затем отпустите кнопку.
Световой индикатор превращается в одиночный светильник, который представляет собой режим входа.
Контроллер разделен на три режима работы, соответствующий 1, 2, 3 индикаторный светильник, двойное мигание, короткий кнопочный переключатель, установите длину, нажмите кнопку, чтобы сохранить и выйти из режима настройки и автоматически вернуться в нормальное рабочее состояние. Три режима работы заключаются в следующем:

1>. Стандартный режим управления вентилятором ШИМ (режим по умолчанию). Этот режим используется для контроля вентиляторов на четырех проводах, указанных в стандартной спецификации Intel.
2>. Стандартный режим управления вентилятором PWM с обратной последовательностью. Этот режим используется в режиме Обратного времени, четыре провода управления вентилятором. Когда вентилятор находится в обычном режиме управления, изменение скорости обратное, и линия управления подключена к отрицательным полюсам на полной скорости.
3>. Вентилятор обратного хода, режим управления 80%. Этот режим используется в очень редком типе обратного вентилятора синхронизации. Когда вентилятор находится в обычном режиме управления, изменение скорости обратное, и контрольная линия не поворачивается, когда отрицательный электрод подключен.
