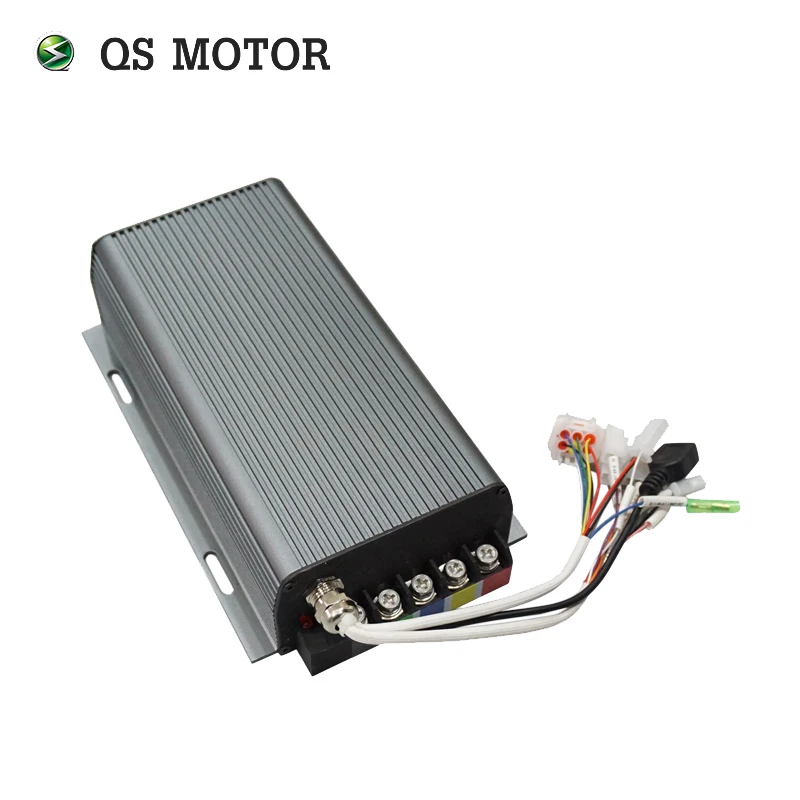

Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, угол 120 градусов фазы. Как правило, мы хорошо сочетаем его с QS двигателем, если вы хотите, чтобы соответствовать новому бренду двигателя, некоторые параметры должны быть протестированы самостоятельно.

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

Уведомление перед заказом (время производства/Гарантия/посылка/Сертификация и т. д.)

Пожалуйста, нажмите на гиперссылку на картинку ниже.

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 60A

3). Макс. Фазовый ток: 150A

4). Защита фазового тока:/

5). Напряжение батареи: 24-48 В номинальное, макс. 70 в

6). Термический зонд: KTY83-122

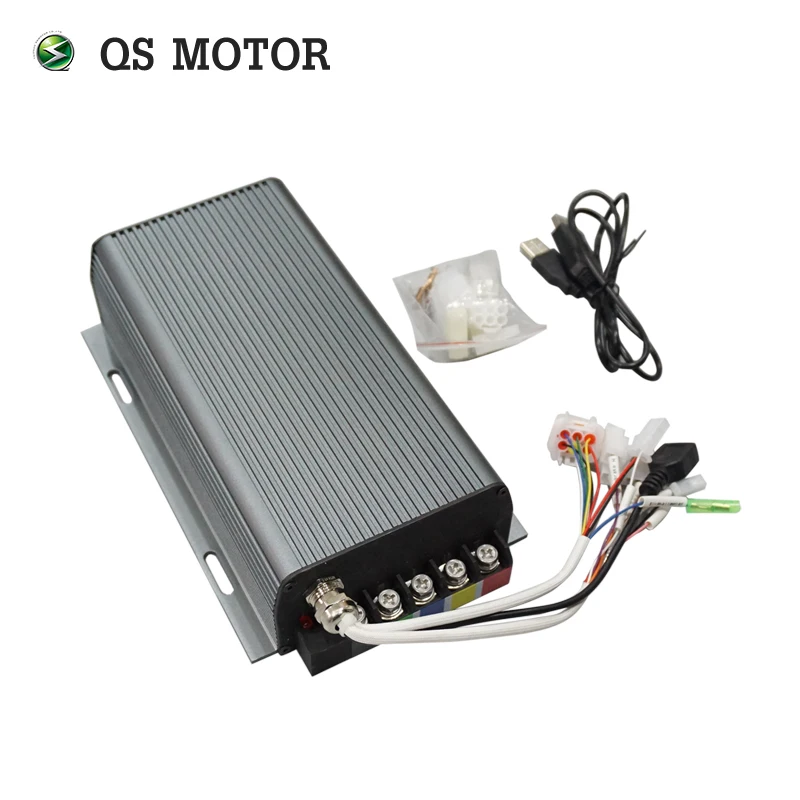

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 247 мм * 146 мм * 62,5 мм

9). Вес нетто: 2,12 кг

10). По умолчанию включает адаптер bluetooth.

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, трехскоростной переключатель, спидометр холла.

12). Специальные функции: реверс, круиз, три кнопки скорости, водонепроницаемый, Противоугонный

Примечания:

1). Мы обновили функцию e-brake 0-5 В.

Старый:Его следует нажать на Тормозной выключатель, затем он может достичь 0-5 в e-brake funtion.

Обновление:Вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка предоставляется гарантийное обслуживание,Но мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживает.Вы можете настроить контроллер согласно нашему чертежу.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

Вот четкий и простой интерфейс программного обеспечения регулировки. Адаптер Bluetooth является необязательным, если вы хотите добавить его, пожалуйста, обратитесь к этой ссылке: /store/product/Sabvoton-Controller-Bluetooth-Adapter/1389549_32812220533.html?spm=2114.12010612.0.0.jR3o8r

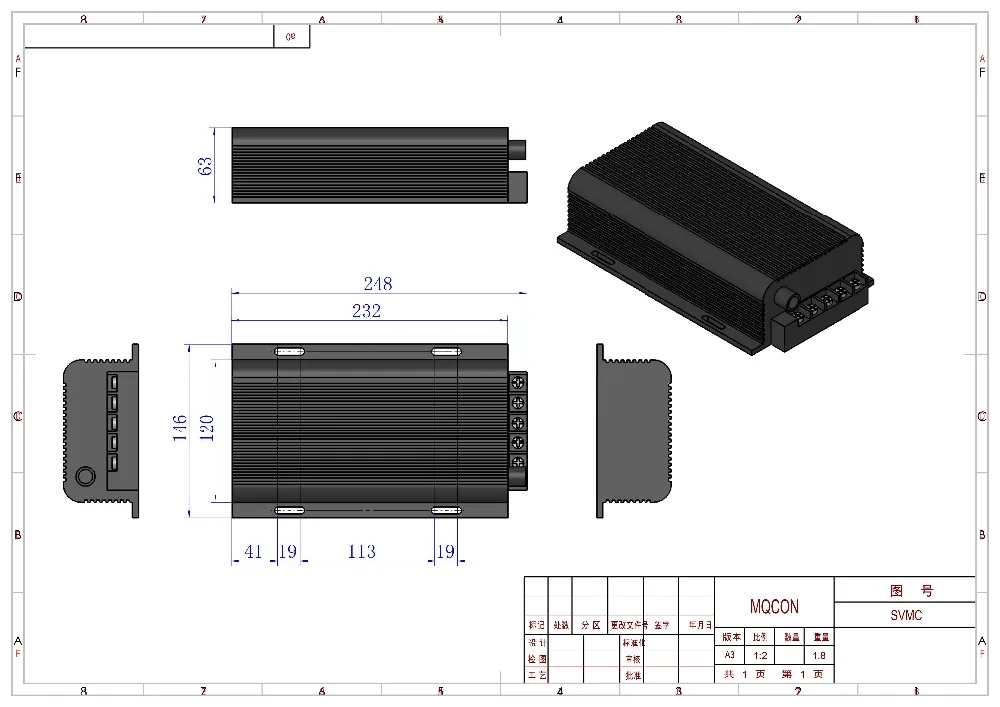

Вот чертеж контроллера Sabvoton SVMC, 248 мм * 146 мм * 63 мм

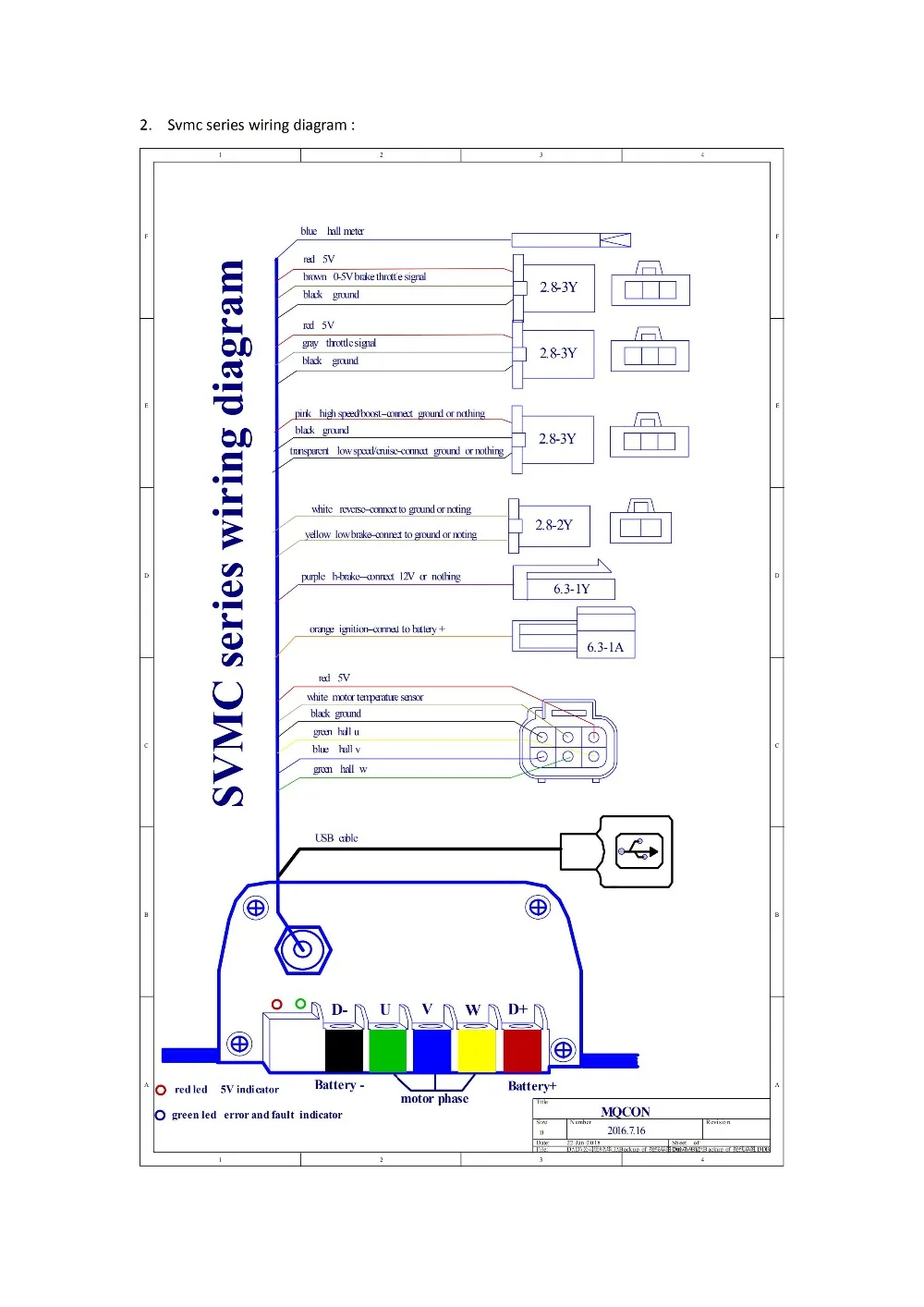

Это чертеж контроллера SVMC, вы можете обратиться к нему, чтобы сделать подключение и настроить функцию CA, если вы хотите, чтобы соответствовать его с вашим CA дисплеем.

0-5 в определение e-brake Pin

Красный: тормоз + 5 В

Коричневый: тормозной сигнал

Черный: отрицательный тормоз

Определение трех скоростных штифтов

Розовый: высокая скорость

Черный: GND

Прозрачный: низкая скорость

Высокое определение тормозного штифта

Фиолетовый: высокий тормоз

Зал определение типа

Красный: зал + 5 В

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал зала (U)

Синий: сигнал зала (W)

Зеленый: сигнал зала (V)

Зажигания высокой четкости

Оранжевый: зажигания

Холл спидометр высокой четкости

Темно-синий: Спидометр Холла

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

1). Если вы только хотите купить контроллер у нас, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.
