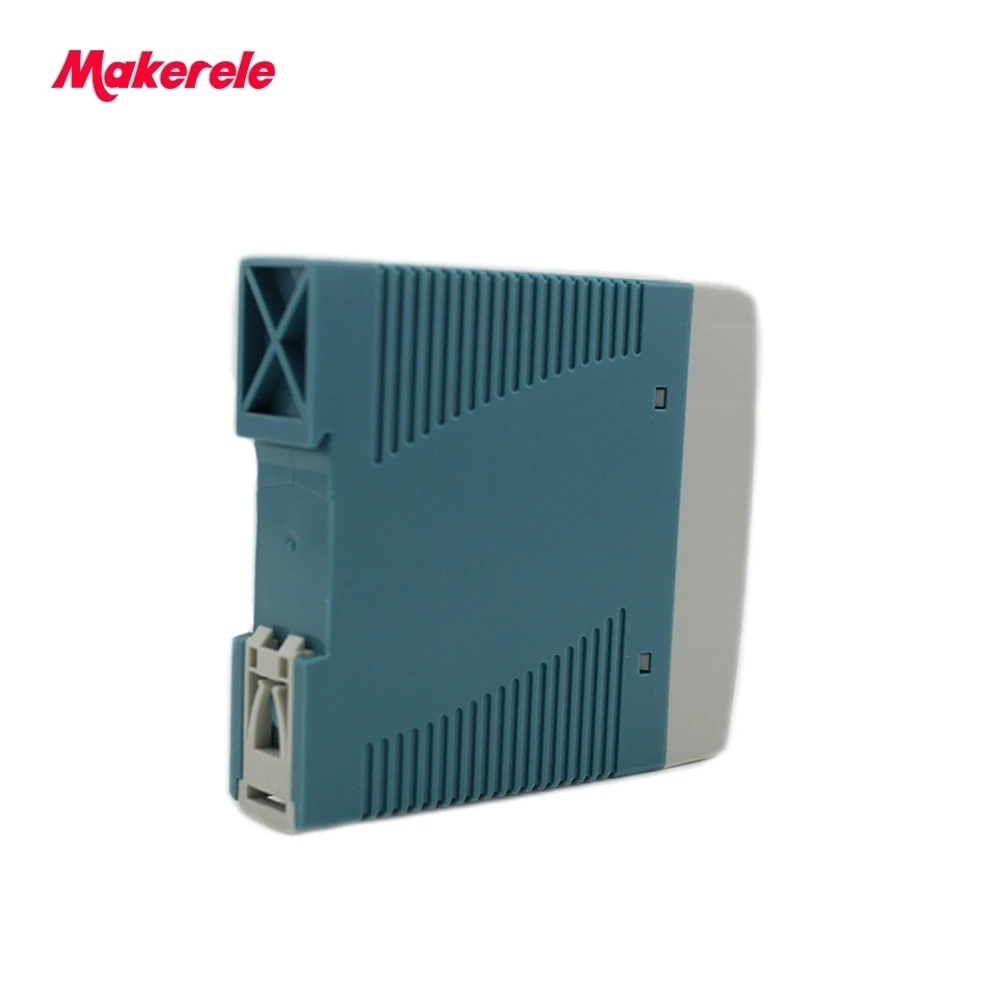

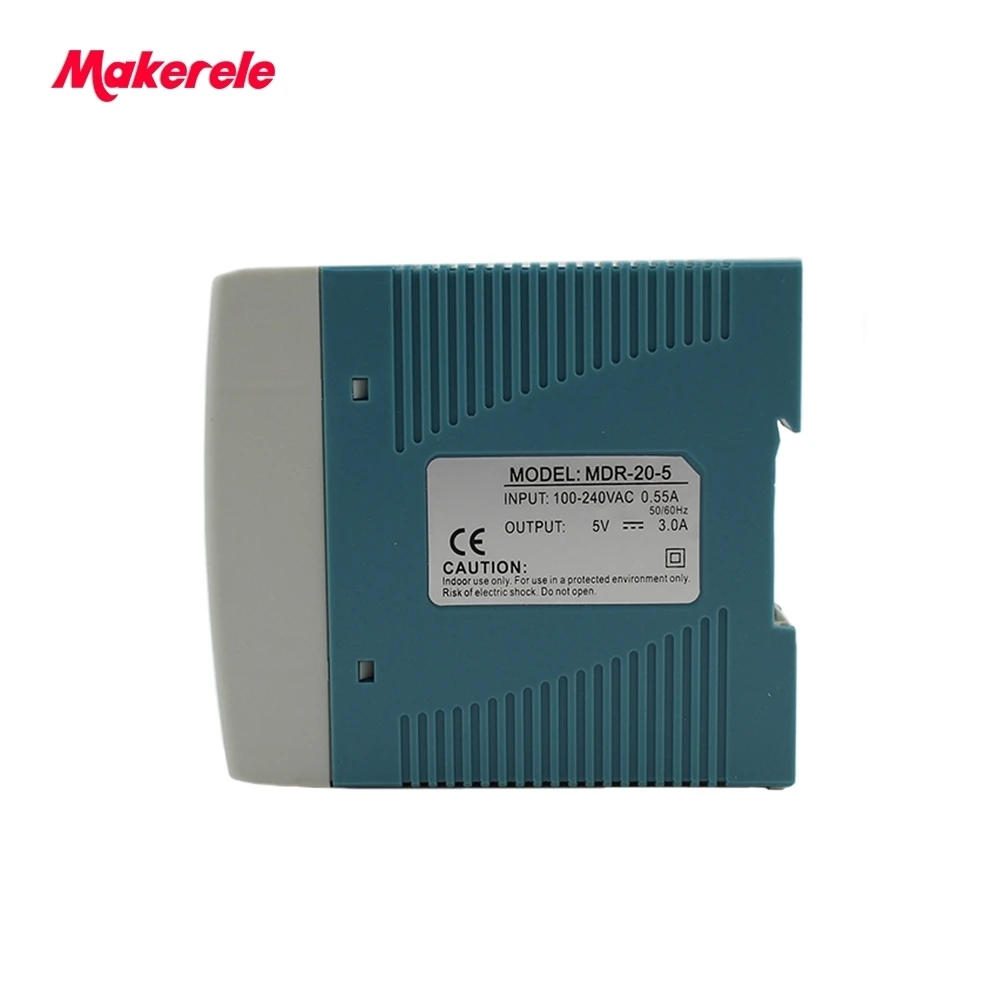

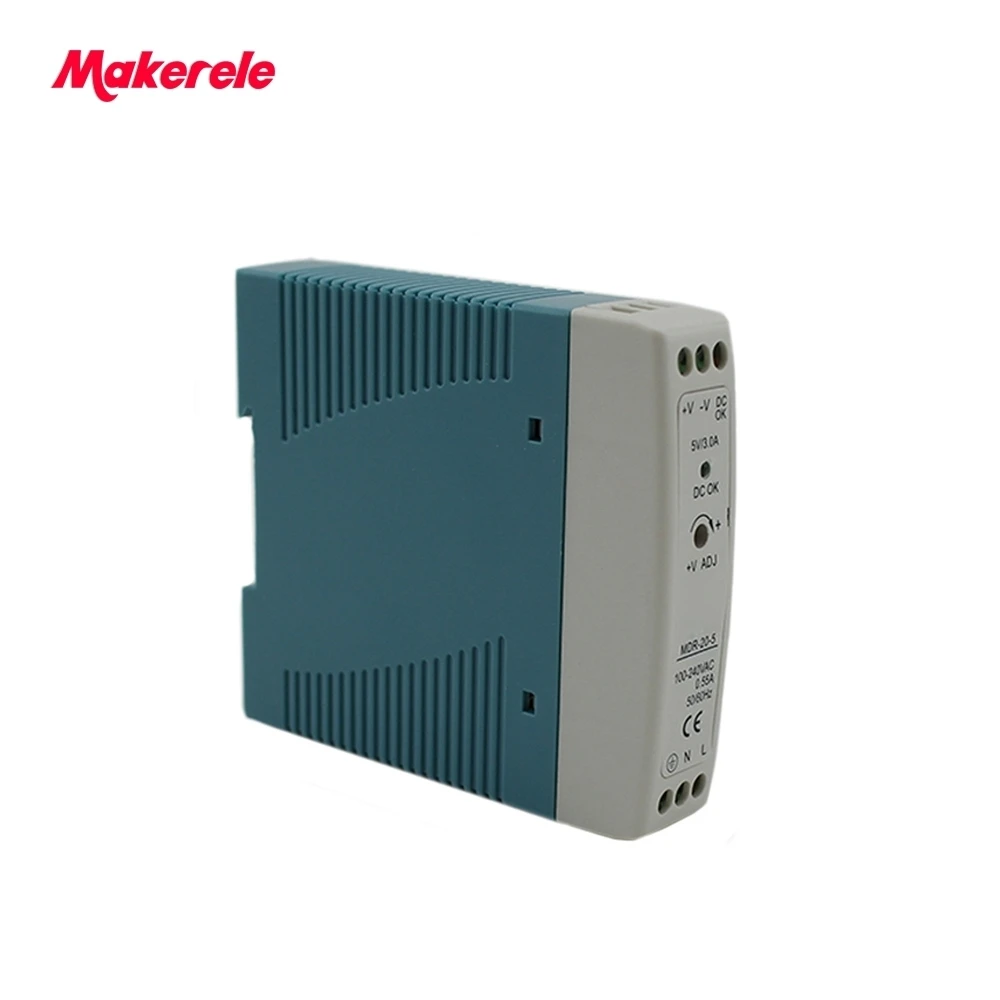

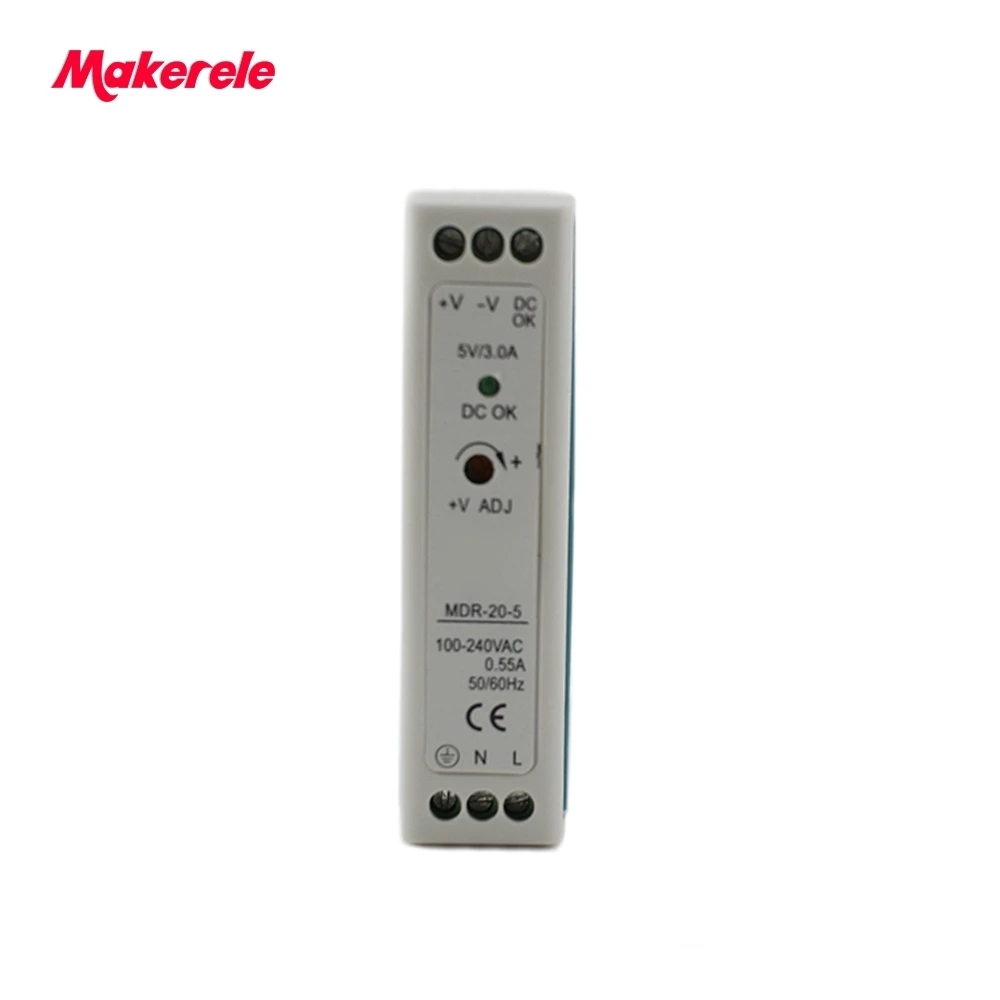

Переменный на постоянный ток одиночный выход Din рейку монтируемый импульсный

Переменный на постоянный ток одиночный выход Din рейку монтируемый импульсный

Выдерживаемое Напряжение: I/P-O/P: 3KVAC

24v Профиль переключатель источника питания
Защита: короткое замыкание/перегрузка/перенапряжение
Охлаждение с помощью свободной конвекции воздуха

Модель MDR-20-5 MDR-20-12 мDR-20-15 MDR-20-24 MDR-20-48

DC Напряжение 5V 12V 15V 24V 48v

Номинальный ток 3A 1.67A 1.64A 1A 0,42

Диапазoн тока 0-3A 0-1.67A 0-1.64A 0-1A 0-0.42A

Номинальная мощность 15 Вт 20 Вт 20 Вт 24 Вт 20 Вт

Пульсация Шум 80mVp-p 120mVp-p 120mVp-p 150mVp-p-1 шт.50mVp-p

Напряжение adj Диапазон-5%,+ 10% -8%,+ 10% 10% 10%

Напряжение допуск 2% 1% 1% 1%1%

Настройка, время подъема 500 мс, 30 мс/230 В переменного тока 1000 мс, 30 мс/115 В переменного тока при полной нагрузке

Время удержания 50 мс/230 В переменного тока 20 мс/115 В переменного тока при полной нагрузке

Диапазон напряжения 88 ~ 264VAC 47 ~ 63Hz; 124 ~ 370VDC

Переменный ток 0.05A/115V 0.35A/ 230V

Эффективность 76% 80% 81% 84%

Пусковой ток Холодный старт 20A/115V 40A/230V

Ток утечки <1мА/240В переменного тока

Защита

Над нагрузкой 105% ~ 160%

Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности

Перенапряжение 115% ~ 135%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Окружающая среда

Работая Temp. Влажность-20C ~ + 60C; 20% ~ 90% RH

Температура хранения. Влажность-40C ~ + 85C; 10% ~ 95% RH

Темп. Коэффициент 0.03%/C(0 ~ 50C)

Вибрация 10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей

Безопасность

Выдерживает напряжение I/P-O/P: 3KVAC

Сопротивление изоляции I/P-O/P: 100 м Ом/500 В постоянного тока

Стандарт

Стандартная конструкция безопасности относится к UL60950-1,TUV EN60950-1,EN50178

Стандартная конструкция EMC относится к EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2,EN61204-3

Другие

Размер 22,5*90*100 мм (Ш * В * л)

Вес 0,20 кг

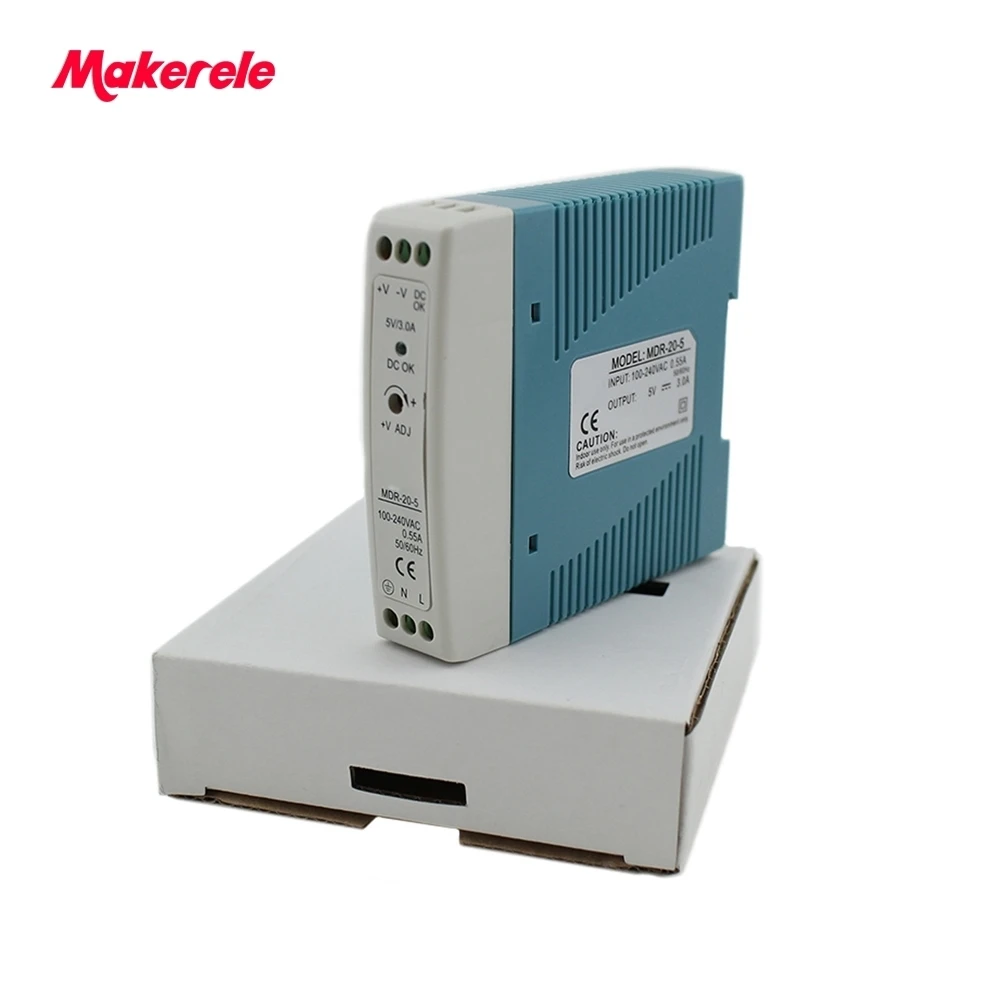

Упаковка 60 шт/коробка

В соответствии с вашим заказом, мы можем предоставить вам различные коробки.

Примечание:

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25С температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 витой пары-провода, завершенного с 0,1 & 47 параллельным конденсатором.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.

Продукт Размеры:

1. Товар будет отправлен в течение 5-7 рабочих дней.

2. Время доставки:

----По воздуху: обычно 1-3 рабочих дня

---- Экспресс: обычно 3-7 рабочих дней.

---- Через авиа-отправление Почты Китая: обычно 15-25 рабочих дней

---- По морю: согласно заказу.

3. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами, мы Отследим посылку и свяжемся с Вами как можно скорее с ответом.

MingWei импульсный источник питания завод-это набор дизайна, разработки, производства в одном из высокотехнологичных профессиональных производителей, регион является первой компанией, которая представляет тайваньский производитель технологии переключения питания, здание в мае 2001 года.

Индивидуальный дизайн продукта

(Разработанно специально для заказчика)/поо (производство оригинального

Профессиональные экспортные услуги от производителя Electric

Высокое качество продукции, доступная цена

ПРИМЕЧАНИЯ по выбору импульсного источника питания?

Чтобы повысить надежность S.P.S., мы предлагаем пользователям выбрать единицу, которая имеет рейтинг 30% больше мощности, чем реальная потребность. Например, если системе нужен источник 100 Вт, мы предлагаем пользователям выбрать S.P.S. с мощностью 130 Вт или более. Делая это, вы можете эффективно повысить надежность S.P.S. в вашей системе.Убедитесь, что модель соответствует стандартам безопасности и требованиям EMC.

Что такое импульсные источники питания?

Импульсный источник питания, входящий коммерческий Источник питания переменного тока (например, 110 В переменного тока или 220 В переменного тока), использует высокоскоростной полупроводниковый процесс переключения для преобразования входного сигнала в высокочастотную электрическую мощность, И обеспечивает постоянный ток (например, 24 В постоянного тока).
