Комплект шпиндельного двигателя с водяным охлаждением 5 кВт 380 В ER25 125 мм шпиндель

5.5KW 380v с водяным охлаждением двигателя шпинделя комплект ER25 125 мм мотор шпинделя GDZ125-5.5 + 5.5KW инвертор частотно-регулируемым приводом + Монтажный кронштейн для фрезерный станок с ЧПУ и 80 мм кронштейн для гравировальный станок с ЧПУ

GDZ125-5.5-380V + E550-4t0055L & Кронштейн

Посылка Содержание:

1*5,5 кВт мотор шпинделя

1*5,5 кВт частотно-регулируемым приводом частотно-регулируемый привод

Алюминиевый литой кронштейн 1*80 мм

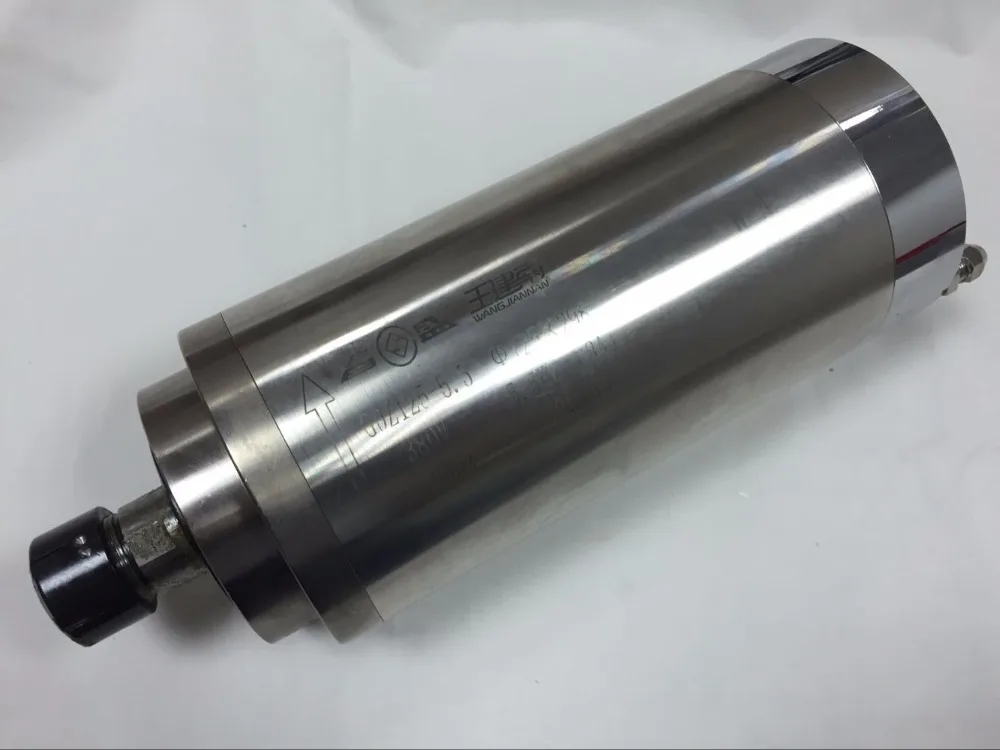

Технические параметры:

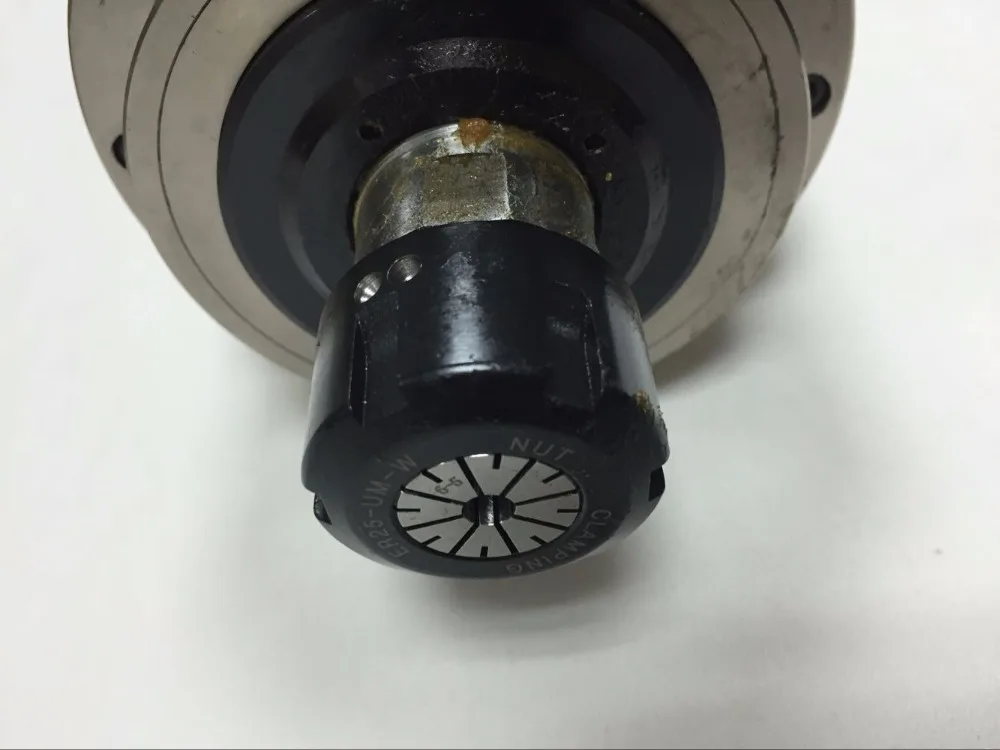

Тип шпинделя GDZ125-5.5 Диаметр 125 мм Скорость 24000 об/мин Мощность 5.5KW Напряжение 380V В настоящее время 10A Частота 400 Гц Соединитель для носа ER25 Lub Смазка Классные Водяное охлаждение Тип подшипника 7007CP4*2 + 7205CP4*2 Вес 24 кг Высокий крутящий момент 1.85Nm Цанга ER25 Гайка Цанги 3,175 мм, 6 мм, 12,7 мм, мы supplly ER25 6 мм по умолчанию Wattantyperiod Подшипники = полгода, другие детали в год

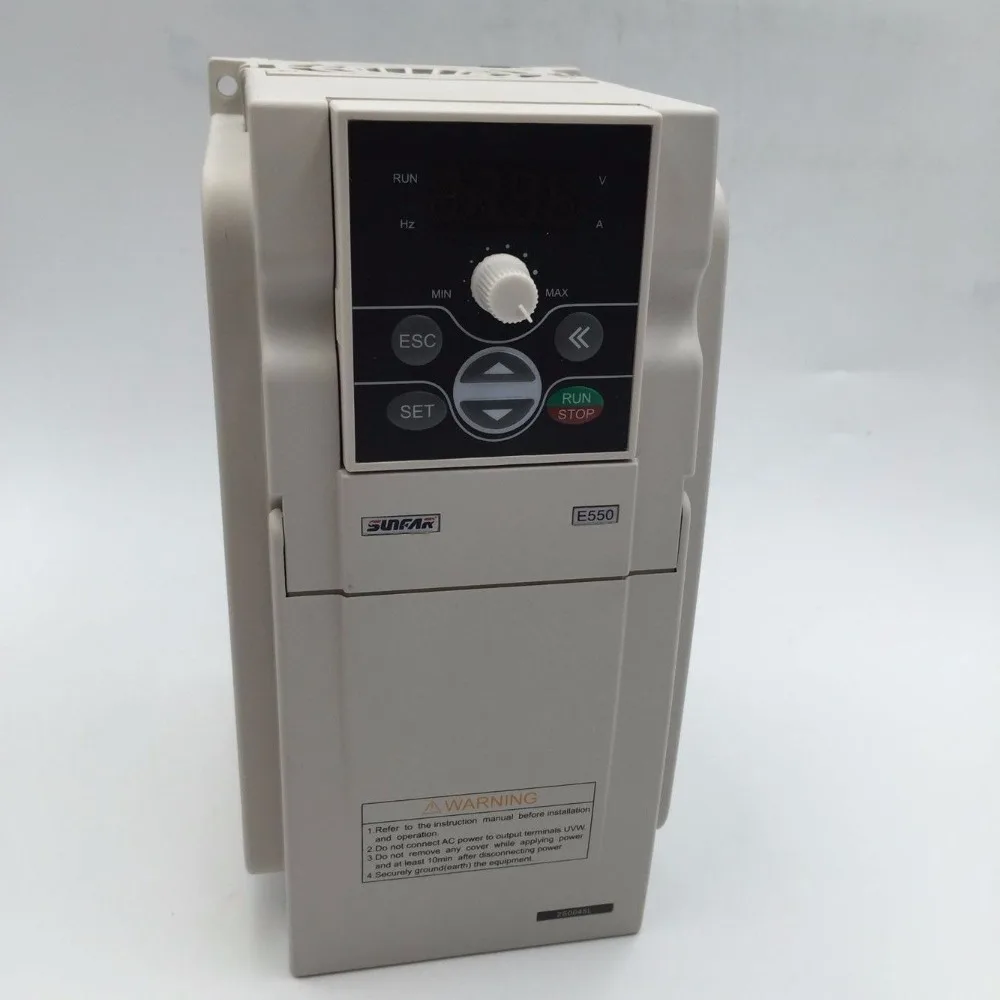

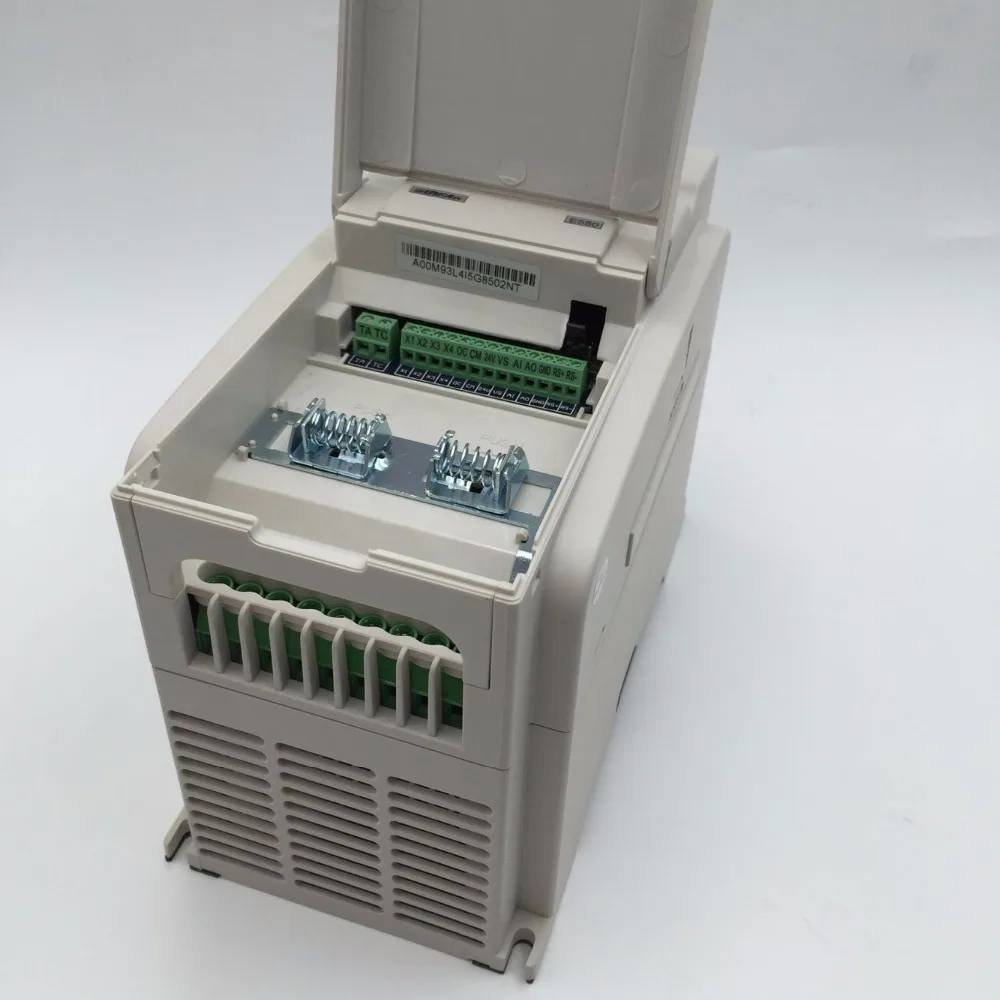

Частотно-регулируемым приводом Параметры

Модель: E550-4t0055L

Бренд: Sunfar

Вход: 3-фазный AC380V ± 20% 50/60 Гц

Выход: 0 ~ 1000 Гц, 13A

Мощность: 5,5 кВт

Кронштейн Технические характеристики

Тип

Φ80mm кронштейн

Материал & происхождения

Литой алюминий и Китай

Пожалуйста, обратите внимание:

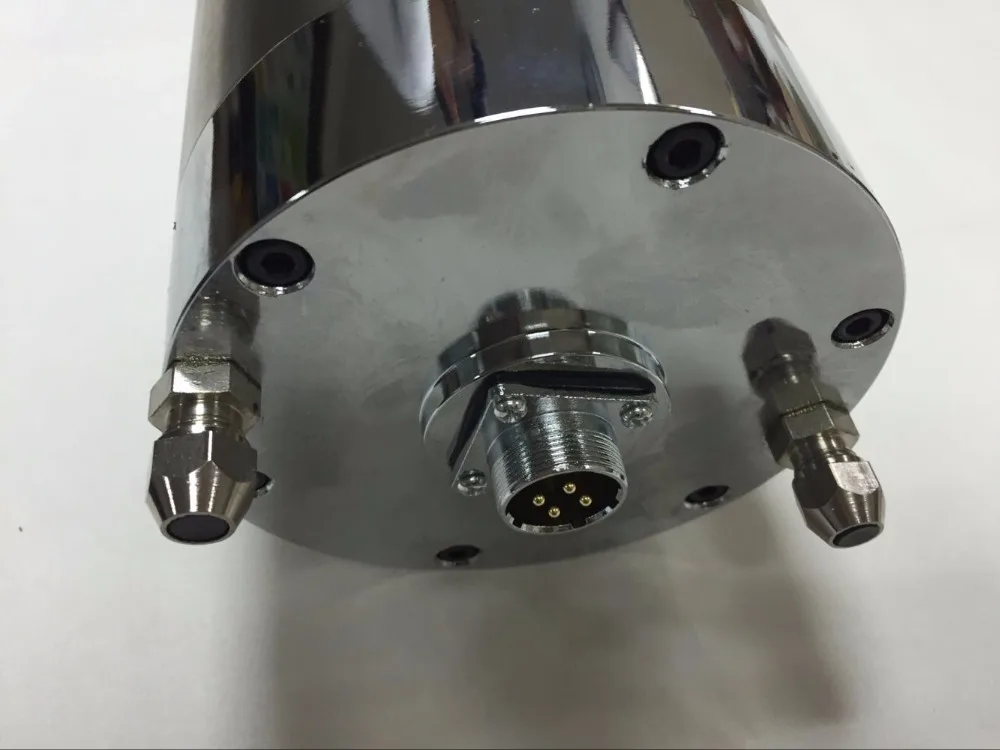

SСначала инвертор должен установить Базовую частоту, его Базовая частота базируется на высочайшей частоте моторизованного двигателя шпинделя, если не установить Базовую частоту (заводская установка 50 Гц), моторизованный мотор шпинделя будет выгорать после запуска Бег; Максимальная частота, частота поломки и соответствующее напряжение также должны быть установлены в соответствии с кривой на операционной Инструкции; Настройка тока инверторов также базируется на номинальном токе моторизованного двигателя шпинделя; От перегрузок по току составляет 120% от номинального тока; Перегрузки защитного отключения составляет 100%, время 5s; Частота несущей устанавливается мощностью двигателя шпинделя, 8 кГц для моторизованного двигателя шпинделя менее 10 кВт, 5 кГц-для двигателя шпинделя более 10 кВт; Время ускорения и время торможения-10 С и 20 с, если начальный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. Фазовая защита I/O также должна быть установлена выше функции защиты инверторов и моторизованных двигателей шпинделя. Подключение инвертора и трехфазного двигателя шпинделя, припой инвертора, трехфазного шнура питания на штепсельной вилке 1(U1),2(V1),3(W1), 4 штекера-это Заземленный провод. Затем инвертор соединен с внешним блоком питания и начинает работу, а затем проверить, соответствует ли направление вращения двигателя шпинделя его направление индикации, если несовместимо, сразу же отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный Шпиндельный двигатель. Моторизованный шпиндель, работающий в неправильном направлении вращения, запрещен. Линии электропередачи должны быть водонепроницаемы, и необходимо принять меры защиты. Связь между моторизованным шпиндельным двигателем и инвертором не должна превышать 25 м. Когда шнур питания двигателя шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и закрепить в нижней части клеммной колодки, а затем подключить, таким образом, чтобы защитить сгущенную воду шнура питания в клеммном блоке. Другой, используйте защитные линии электропередачи, чтобы предотвратить ее помехи
