3DR 100 500 МВт радиотелеметрия 433 МГц 915 модуль передачи данных по воздуху и земле для

3DR 100 500 МВт радиотелеметрия 433 МГц 915 модуль передачи данных по воздуху и земле для

Комплект 1:100 мВт 433 МГц
Комплект 2:100 мВт  915 МГц
Комплект 3:500 мВт433 МГц
Комплект 4:500 мВт915 МГц

Описание продукта:
Новая 3DR Беспроводная передача данных/радио 433 м 500 мВт RX + TX Телеметрия w/OTG для APM 2,6 2,8 Pixhawk FPV системная антенна


Ссылка для информации с открытым исходным кодом:


3DR официальный инструкции по уходу за изделием
Https:/code.google.com/p/arducopter/wiki/APM13DRadio?hl=en


Инструмент для настройки данных: Http://vps.oborne.me/3drradioconfig.zip


Официальная версия PCB и схема:
Http://stuff.storediydrones.com/3DR-Radio.zip
Http:/stuff.storediydrones.com/3DR-Radio-USB.zip

Описание:
-Телеметрическая система 3DR предназначена как сменный радионабор Xbee с открытым исходным кодом, предлагая более низкую цену, более дальний и превосходную производительность для радиоприемников Xbee. Он доступен в 433 МГц; И в следующих конфигурациях: последовательная плата (для воздуха) и USB (для Земли).
-Радио-это 2-полосная полудуплексная Беспроводная коммуникационная система со стандартным TTL UART интерфейс на основе HopeRF \'s HM-TRP модули канала передачи данных, И пользовательская прошивка, которая улучшает оригинальные особенности и производительность модулей.
-Прошивка SiK включает загрузчик, который позволяет обновлять радио прошивку через последовательный интерфейс, и прошивку радио с настраиваемыми параметрами. Обновления и конфигурация прошивки Полностью поддерживаются в APM Mission Planner. Конфигурация также возможна через команды AT.

Параметры:
Название товара: 3DR радио телеметрический модуль
Диапазон: 915 МГц/433 МГц
Разъемы антенны: RP-SMA разъем
Мощность передачи: 500 мВт/100 мВт
Интерфейс: Стандартный TTL UART
Состояние подключения: светодиодный индикатор

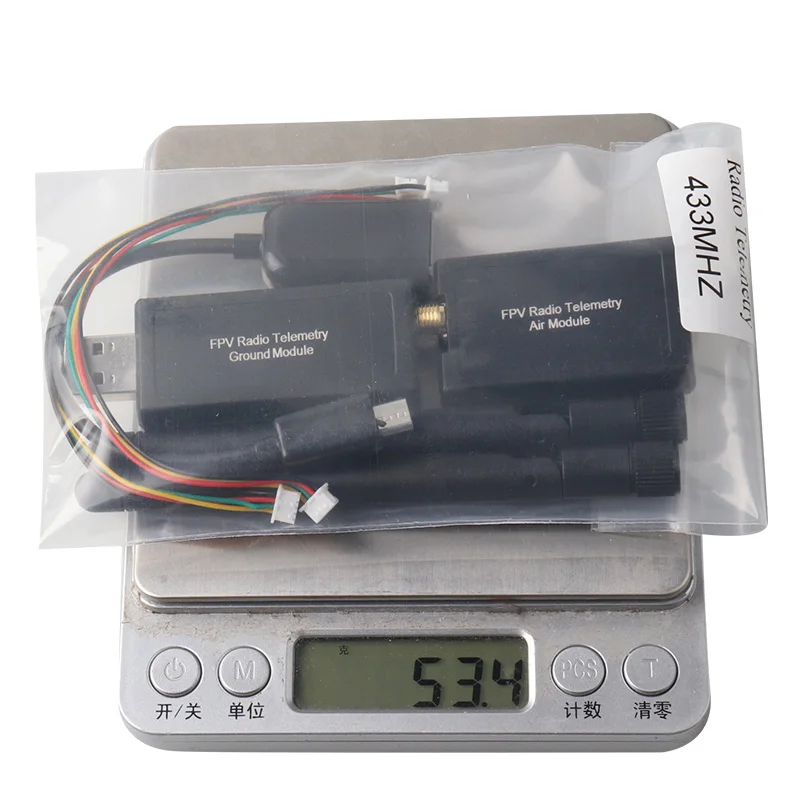

Вес нетто: 63 г
Радиотелеметрия Размер воздушного модуля: 51*30*10 мм/12 г
Радиотелеметрический модуль заземления Размеры: 70*25*12 мм/15 г

-Очень маленький размер
-Легкий вес (до 4 граммов без антенны)
-433-434,79 МГц
-Чувствительность приемника до-118 дБм
-Прозрачный последовательного соединения
-Скорость передачи данных по воздуху до 250 кбит/с
-Формирование протокола MAVLink и отчет о состоянии
-Частотный спектр распространения (FHSS)
-Адаптивное разделение времени мультиплексирование (TDM)
-Поддержка LBT и AFA
Настраиваемый Рабочий цикл
-Встроенный код коррекции ошибок (можно исправить до 25% ошибок бит данных)
-Демонстрационный диапазон в несколько км с маленькой Всенаправленной антенной
-Может использоваться с двунаправленным усилителем для еще большего диапазона
-Прошивки с открытым исходным кодом
-Команды AT для настройки радио
-Команды RT для настройки удаленного радио
-Адаптивное управление потоком при использовании с APM

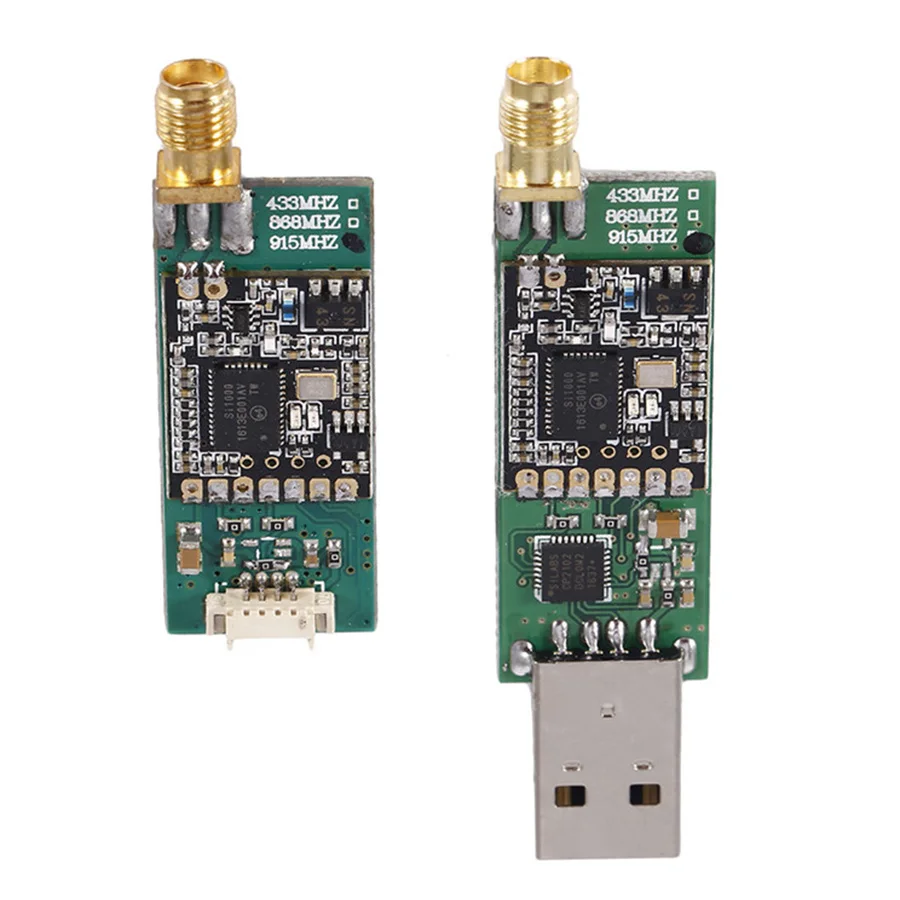

-На основе HM-TRP радиомодулей, с микроконтроллером Si1000 8051 и радиомодулем Si4432
Этот новый передатчик телеметрии может быть подключен к мобильному телефону android через кабель OTG напрямую! Это очень полезная функция.

Посылка включает в себя:

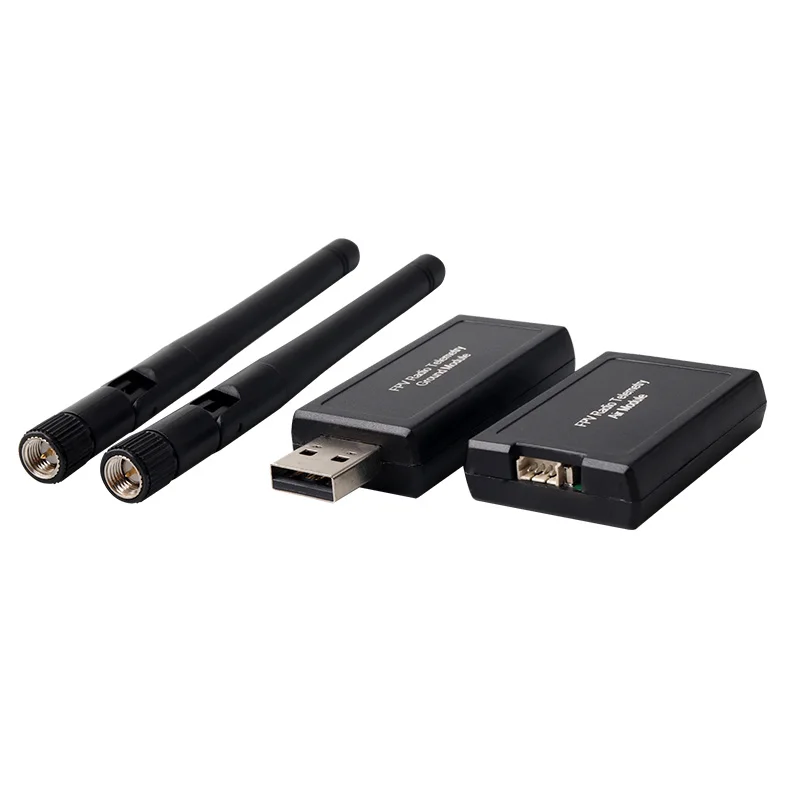

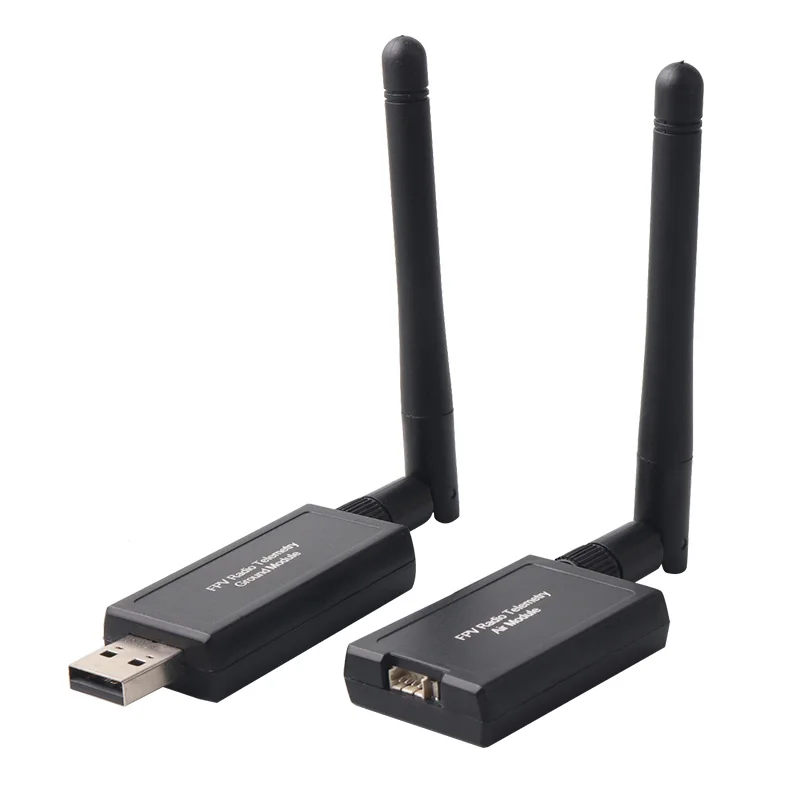

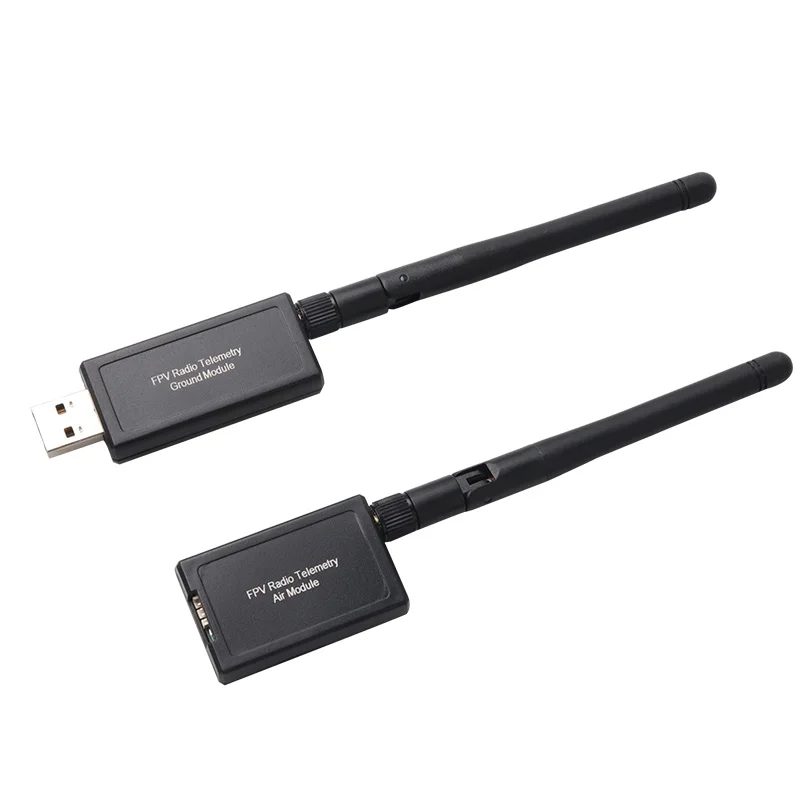

1 X FPV Радио телеметрический воздушный модуль
(1 шт.);С видом от первого лицаРадиотелеметрия заземленияМодуль
2 X соединительных линий
2 X круглые антенны
1 х OTG кабель

Внимание:Размер может быть немного неточным из-за различных партий продуктов или ручного измерения. Цвет может немного отличаться из-за мониторов. Пожалуйста, примите реальный продукт в качестве стандарта, спасибо за понимание!
