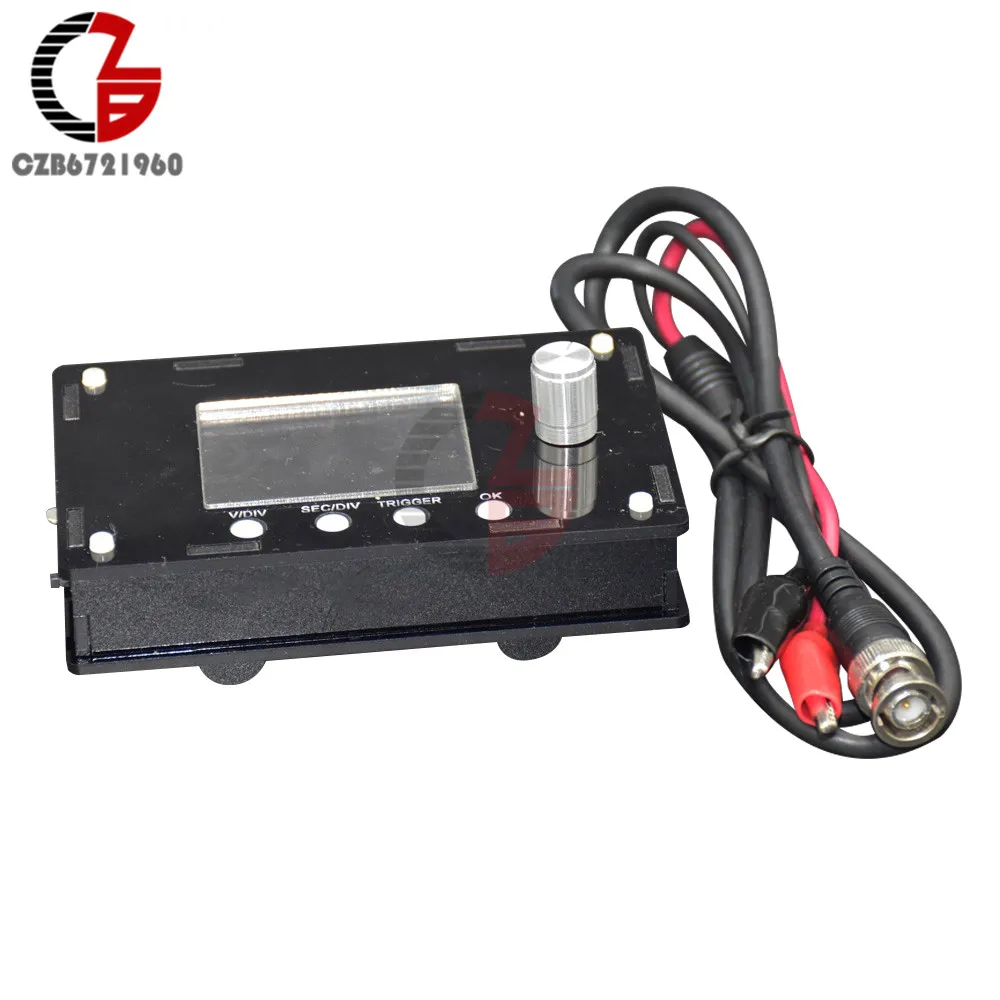

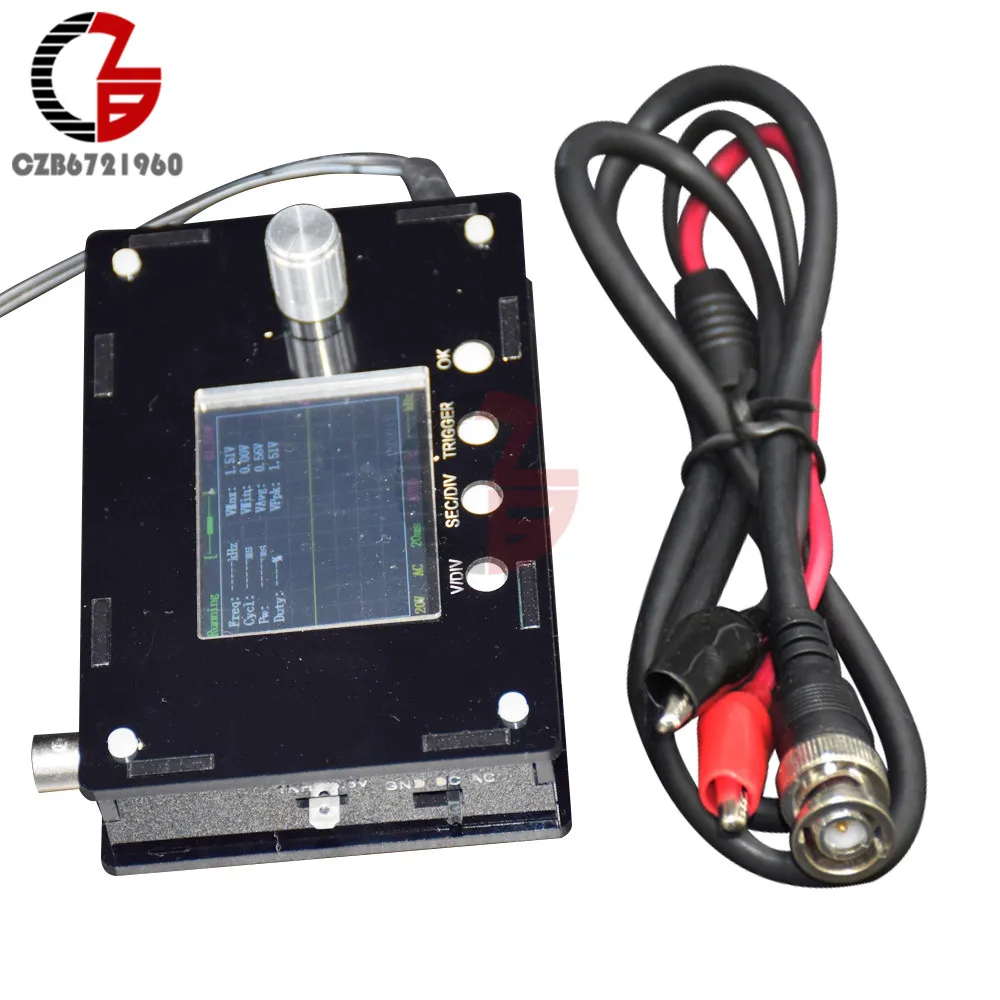

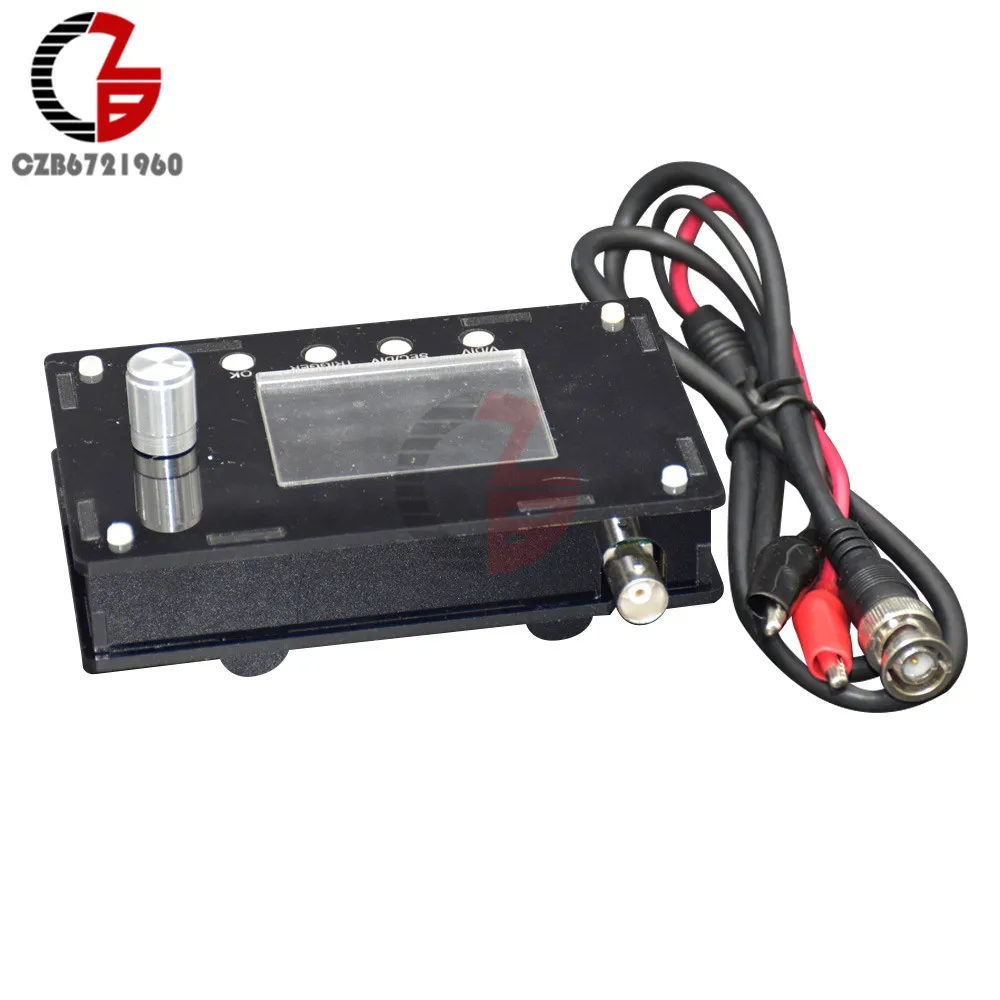

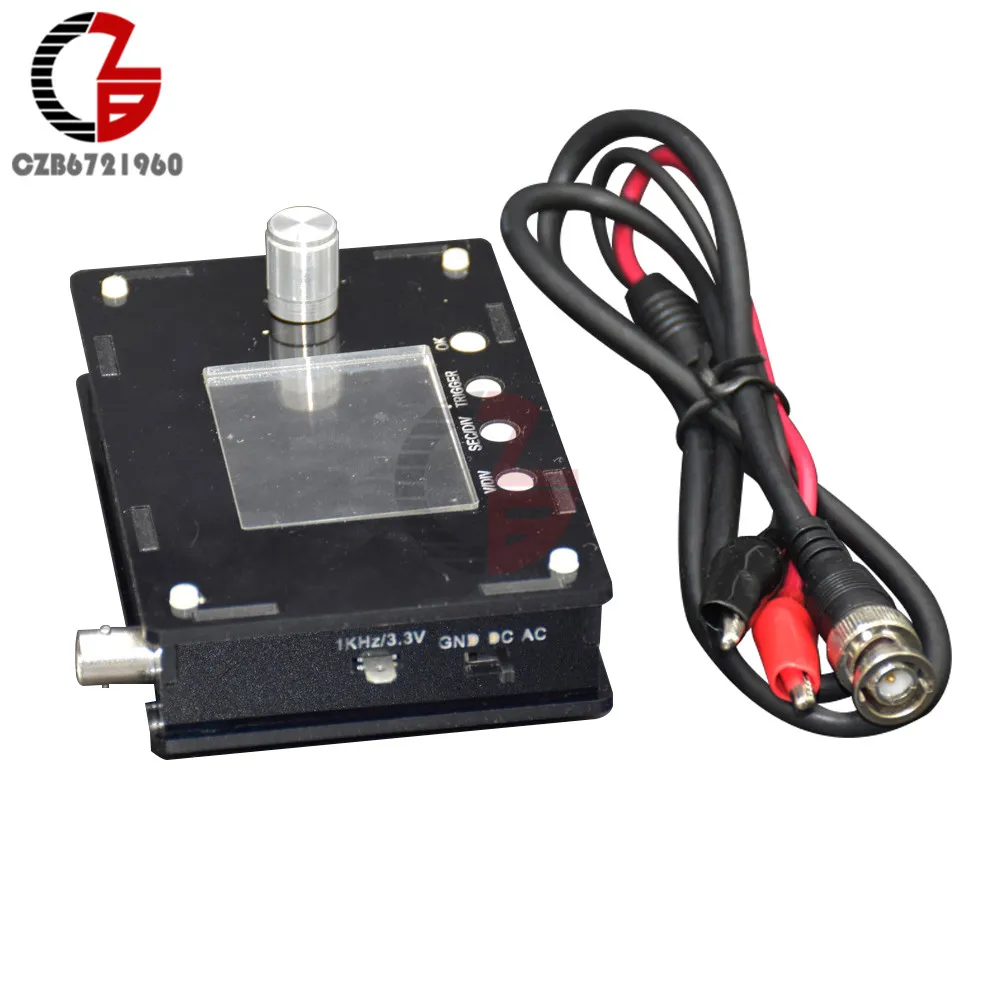

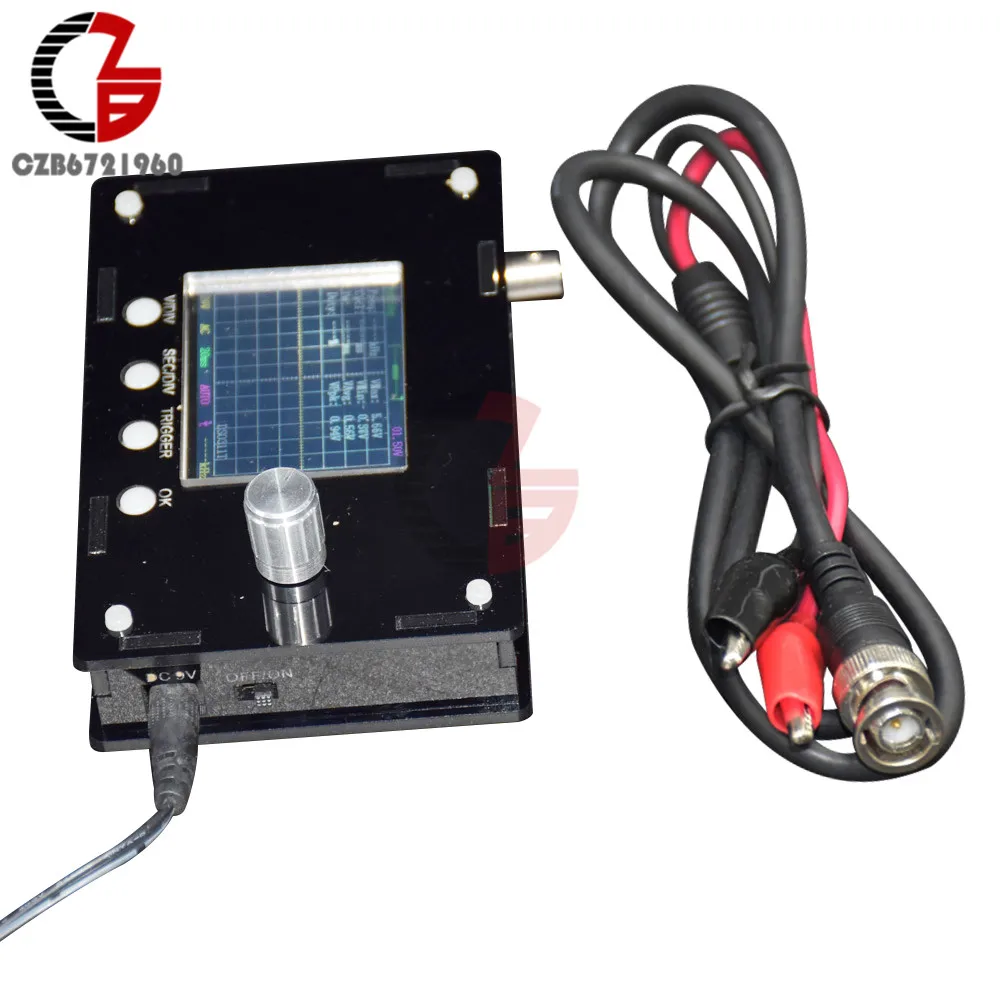

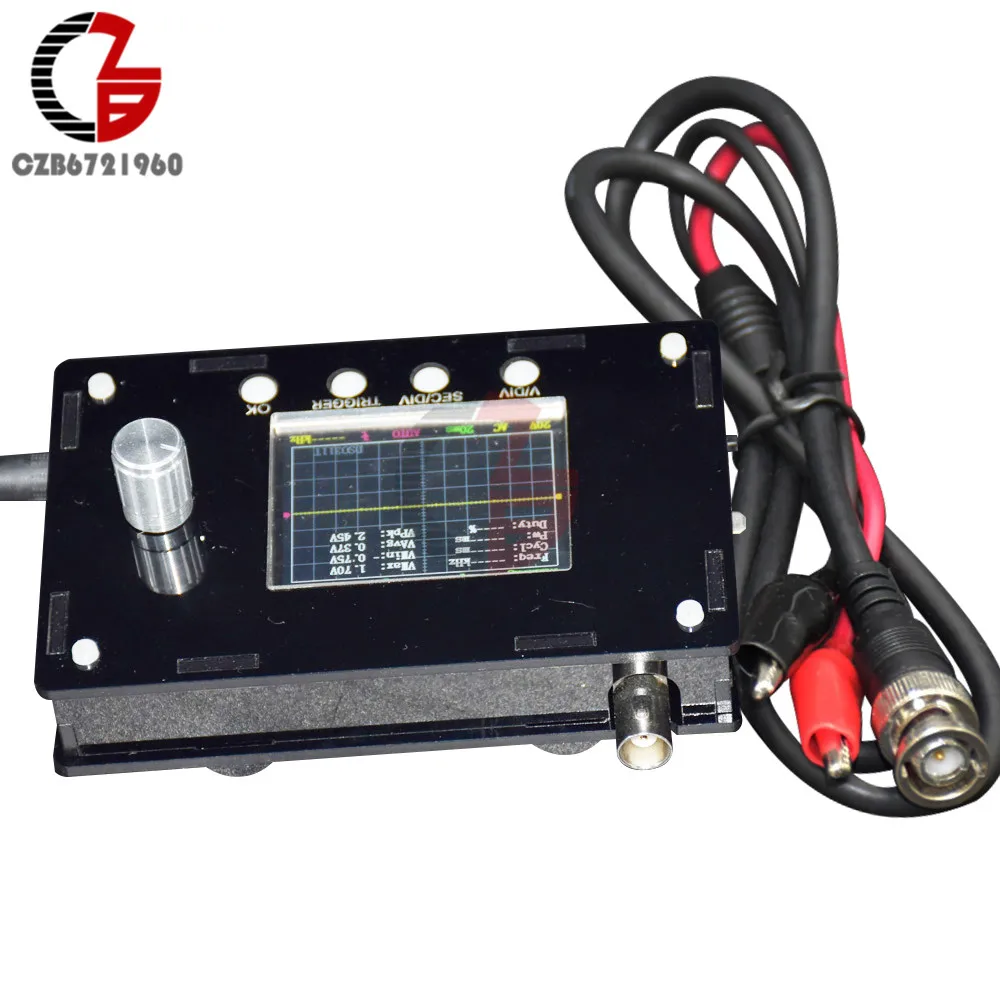

DC 9V DSO328 Ручной осциллограф тестер 1MSPS Mini Digital 2 4 "TFT LCD Atmega328p STM32 12 битный зонд BNC

DC 9V DSO328 Ручной осциллограф тестер 1MSPS Mini Digital 2 4 "TFT LCD Atmega328p STM32 12 битный зонд BNC

Обзор:

Этот мини-осциллограф предназначен для электронных любителей, чтобы узнать о электронике, пайке, программировании и STM32. Он содержит основную плату контроллера, TFT LCD и другие электронные компоненты для DIY функционального мини-цифрового осциллографа.

Особенности:

Используйте чип STM32. Работает быстрее DSO138 и хорошо обрабатывает данные.

Предварительно запрограммирован. Плата контроллера запрограммирована и протестирована перед отправкой с завода. Высокое качество и безопасность в использовании.

Полный веселья. Это набор «сделай сам» и забавный осциллограф. Особенно подходит для тех, кто заинтересован в пайке и STM32.

Стильный черный чехол. В отличие от DSO138, этот DS0311 имеет черный чехол cook, что делает его удобным для использования в обучении и тестировании.

Примечание: для этого осциллографа требуется источник питания постоянного тока 9 В 200 мА(Не более 10 В, или может быть сожжен)

Спецификация:

Входное сопротивление: 1MΩ

Аналоговая полоса пропускания: 0 - 200 кГц

Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

Максимальная частота дискретизации в реальном времени: 1Msps

Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала

Точность: 12 бит

Глубина буфера выборки: 1024 байт

Чувствительность: 5 мВ/дел-20 в/дел

Регулируемое вертикальное смещение, и с инструкциями

Режимы соединения: DC / AC / GND

Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)

С автоматическим, регулярным и одноступенчатым режимом, легко запечатлевать сигнал момента

Доступный триггер подъема или падения кромки

Регулируемое положение уровня триггера, и с инструкциями

Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка)

Может замораживать в любое время дисплей формы волны (функция удержания)

Дисплей и управление

Подключение:

Источник питания: 8 в-10 В постоянного тока, рекомендуемый 9 В постоянного тока, не более 10 в

Зонд: Подключите зонд к BNC

Эксплуатация:

Функции кнопок:

【V/DIV】: выбор для чувствительности и вертикального положения

【Сек/див】: выбор для базы времени и горизонтального положения,

【Запуск 】: выбор для триггерного режима, уровня триггера или края триггера

【OK】: Нажмите один раз, чтобы развить функцию удержания, второй нажмите, чтобы выйти из функции удержания

【ADJ】: клавиша со стрелкой, поворот влево и вправо, чтобы выбрать параметры, выбранный параметр будет выделен

【Муфта SWITHC】:Муфта может быть переключена на DC, AC или GND. Когда он переключается на GND, вход осциллографа отключен от внешнего входа и подключен к земле, а также вход составляет 0 В

Функция Эксплуатация

Переключатель выравнивания вертикального положения в GND, press【V/div】в течение 3 секунд

Панель параметров включает/выключает press【ok】 в течение 3 секунд для включения/выключения панели параметров.

Сохранить форму волны нажмите 【ok】и 【триггер 】в то же время, ток

Сигнал будет сохранен в EEPROM; Оригинальные данные будут заменены.

Чтение формы волны Press【OK】and【SEC/div】в то же время, он может читать

Сигнал сохранен в EEPROM; Он показан в режиме удержания.

Сброс в настройки по умолчанию Press【SEC/div】 и 【запуск в течение 3 секунд

Горизонтальное положение по центру Press【SEC/div】в течение 3 секунд, горизонтальное положение будет в

Центр буфера волноводной формы

Уровень триггера центрированный press【запуск в течение 3 секунд, уровень триггера будет в

Центр амплитуды сигнала.

Регулировка с компенсированием зонда:

Отрегулируйте триммерный конденсатор C3 и C5:

1. Подключите красный зажим зонда к выходному терминалу сигнала, черный зажим не подключается

2. Мощность на осциллографе для запуска, press【adj】ручка в течение 3 секунд. Этот товар в нижней части экрана показывает выходному проводу тестовый сигнал амплитуда, а затем press【ADJ】 для регулировки амплитуды 0,1 V

3. Установите чувствительность до 50 мВ, настройте уровень триггера, чтобы сделать форму сигнала стабильной

4. Отрегулируйте C3, чтобы сделать форму волны прямоугольной. Настройка C3 завершена

5. Press【ADJ】to регулировки амплитуды до 3,3 V, и комплект чувствительность к 1V, отрегулировать C5 для того, чтобы сделать форму волны правой кнопкой мыши под углом.

Упаковочный лист:

1x DSO328 осциллограф DIY наборы

1x кабель
