ESP8266 5 в Wi Fi релейный модуль датчик температуры DS18B20 DHT11 DHT22 WS2812 RGB светодиодный

ESP8266 5 в Wi Fi релейный модуль датчик температуры DS18B20 DHT11 DHT22 WS2812 RGB светодиодный

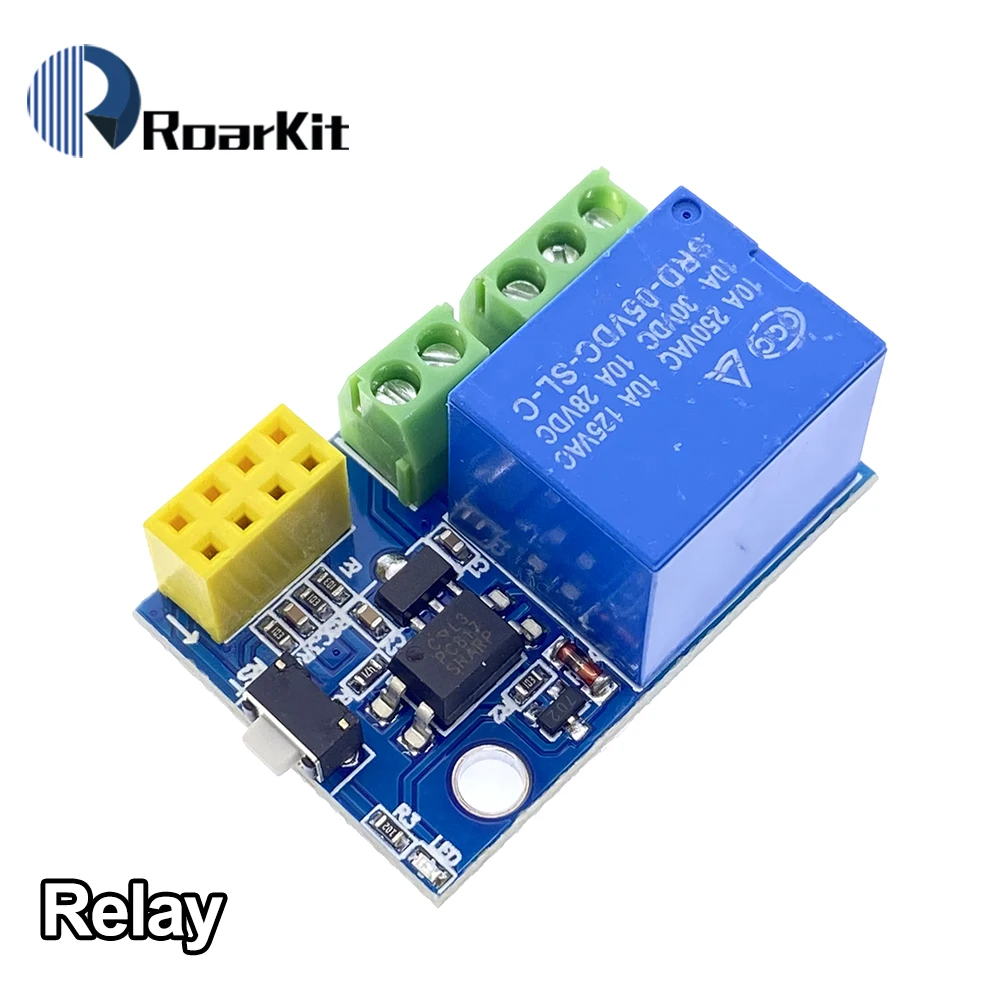

Релейный модуль:

Интеллектуальный релейный модуль, основанный на ESP-01S дизайне модуля Wi-Fi, используется для самостоятельного интеллектуального выключателя, вы можете дистанционно управлять через мобильный телефон APP.

Особенности:

* Рабочее напряжение модуля: 5 В постоянного тока

* Реле Несущая способность: 10A 250VAC 10A 125VAC 10A 30VDC 10A 28VDC

Интеллектуальный релейный модуль, основанный на ESP-01S дизайне модуля Wi-Fi, используется для самостоятельного интеллектуального выключателя, вы можете дистанционно управлять через мобильный телефон APP.

Особенности:

* Рабочее напряжение модуля: 5 В постоянного тока

* Реле Несущая способность: 10A 250VAC 10A 125VAC 10A 30VDC 10A 28VDC

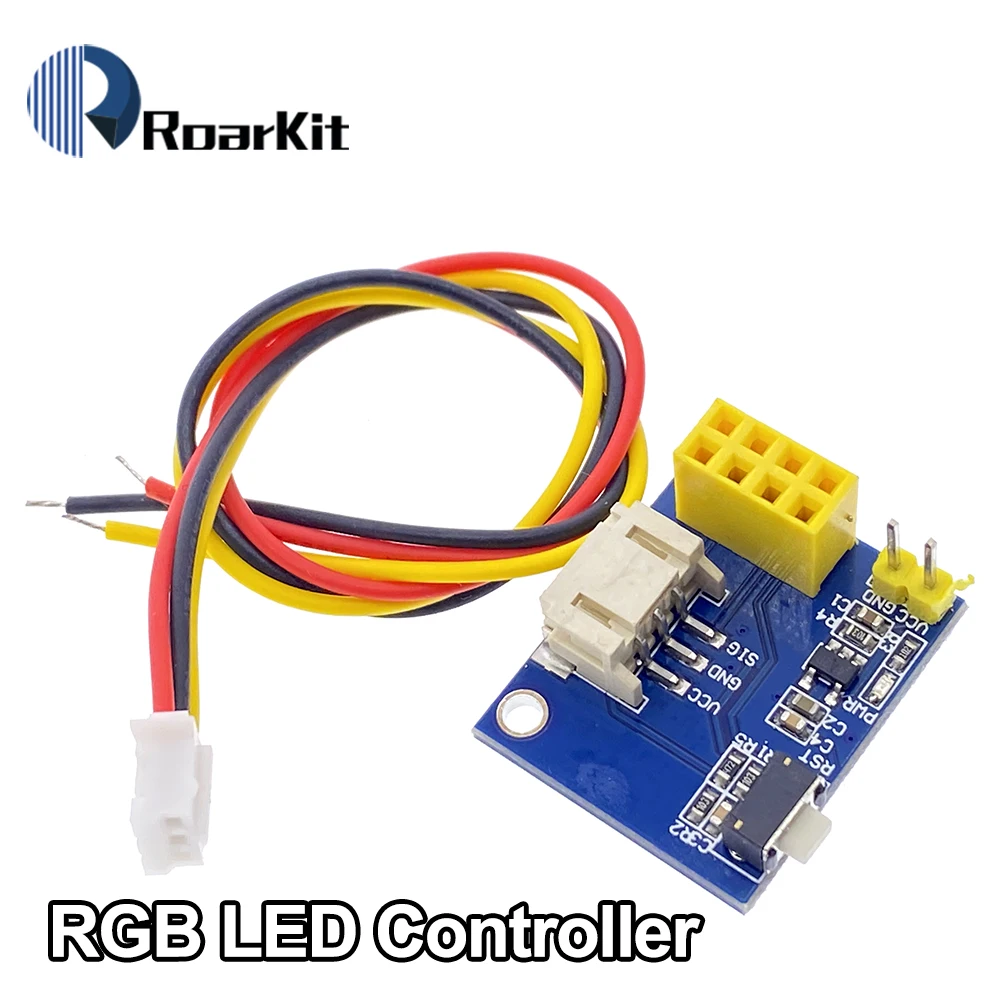

WS2812 цветная (RGB):

Это WS2812 RGB светодиодный модуль управления на основе ESP-01 / 01S. С ним вы можете легко управлять WS2812 светильник бар/светильник кольцо. DIY собственная система управления освещением. Поддержка программирования Ard uino IDE.

Характеристика:

* Мастер: ESP-01 / ESP-01S (этот модуль не включает ESP-01 / ESP-01S)

* Контрольный штифт: GPIO2

* Интерфейс: 3-контактный разъем PH2.0

• Операционная Напряжение: DC 3,7 V-5V (обратите внимание на то, что положительный питания Напряжение VCC на плате подключается к VCC на WS2812 3PIN разъем. Поэтому, если ваш светильник бар/современный потолочный светильник кольцо 5V питания, использования в помещениях DC 3,7 V-5V источника питания.)

* Поддержка 3,7 V литиевая батарея

Отгрузочная ведомость:

1.ESP-01S RGB светодиодный модуль X1 (В комплект не входит ESP-01S WiFi модуль и светодиодный RGB)

2. 3PIN PH2.0 разъем X1

Применение пример:

1. Источника питания: 3,7 V-5V DC источника питания на VCC GND (2,54 мм поршневой палец)

2. Загрузите программу для ESP-01S

3. Вставьте ESP-01 / ESP-01S в штыревой разъем 2*4 (в направлении стрелки), как показано ниже:

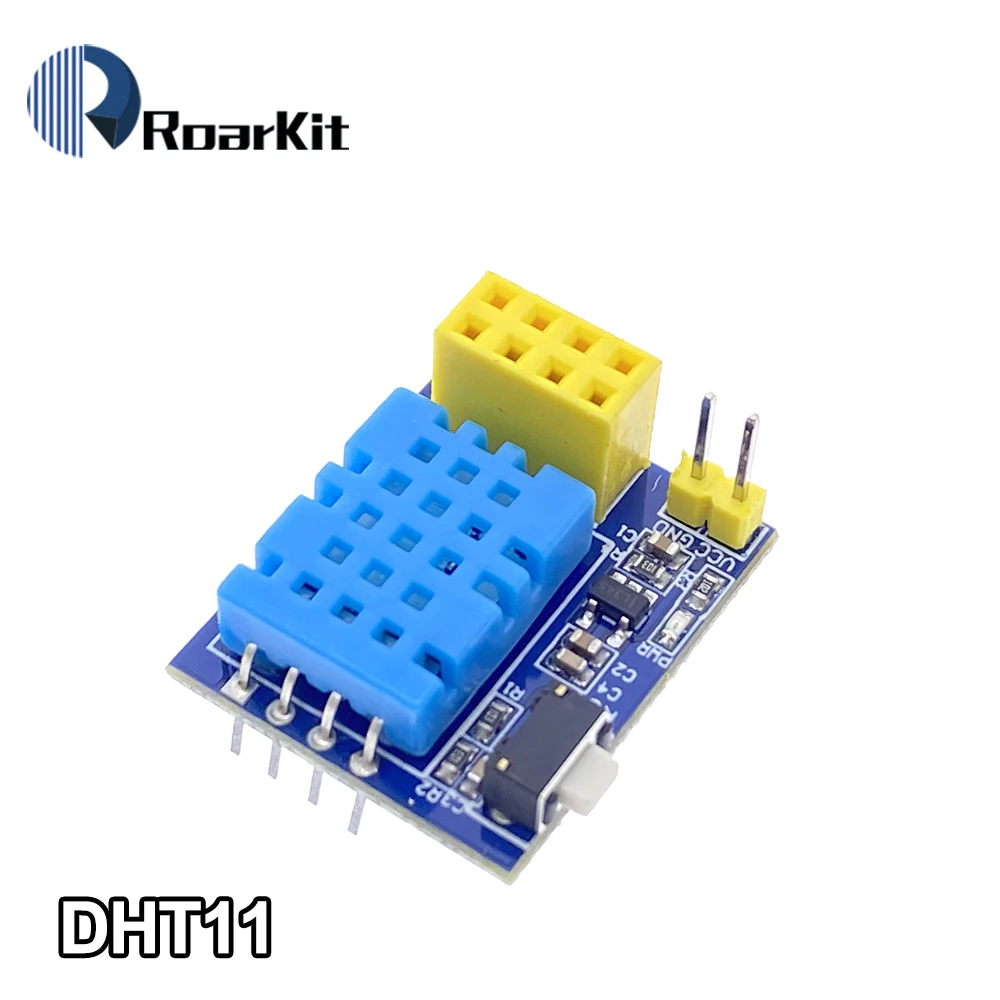

DHT11:

Этот модуль для ESP8266-01 / ESP-01S в качестве master, DHT11 для датчика температуры и влажности. ESP8266 коллекция температура окружающей среды и охлаждение загружается на сервер. Поддержка 3,7 с v-образным вырезом, работающего на постоянном токе 12 В в источника питания (3,7 v литиевая батарея). Может использоваться в качестве узла сбора влаги и влажности для интеллектуальных проектов дома или IOT.

Характеристика:

* Мастер: ESP-01 / ESP-01S (этот модуль не включает ESP-01 / ESP-01S)

* Датчик температуры и влажности: DHT11

• Рабочее напряжение: постоянный ток 3,7 V-12V (поддержка 3,7 v литиевая батарея источника питания)

* Диапазон измерения: 20-90% RH 0-50 ° C

* Точность измерения: температура: ± 2 °Влажность ± 5% относительной влажности

Применение пример:

1. Источника питания: 3,7 V-12V DC источника питания подключены к VCC GND (2,54 мм поршневой палец)

2. Загрузите программу для ESP-01S

3. Вставьте ESP-01 / ESP-01S в 2*4 Pin

4. Температура и влажность отправляются в другой WiFi модуль, серийный Дисплей: как показано ниже:

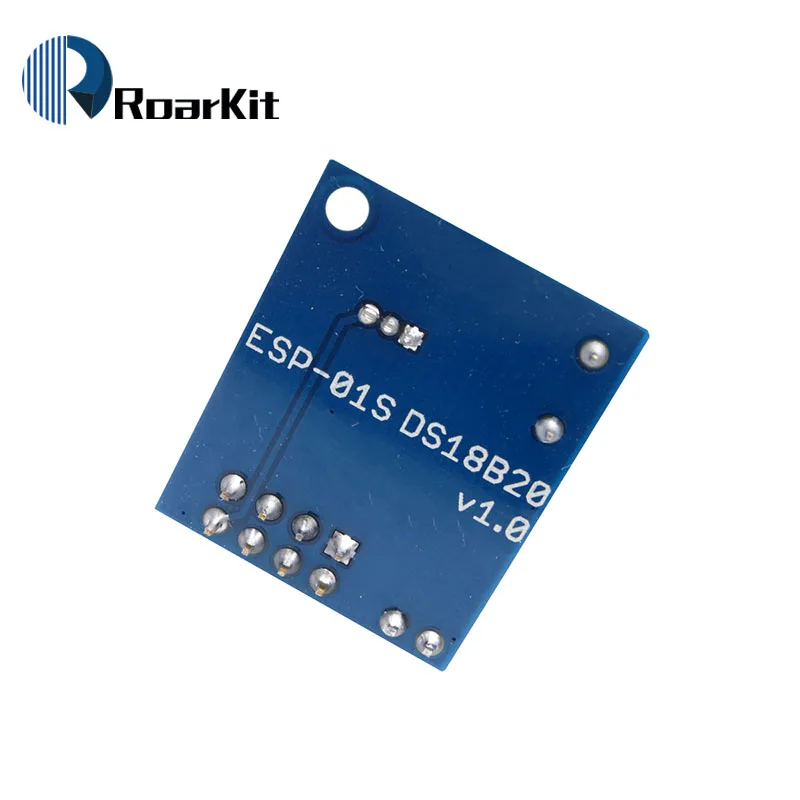

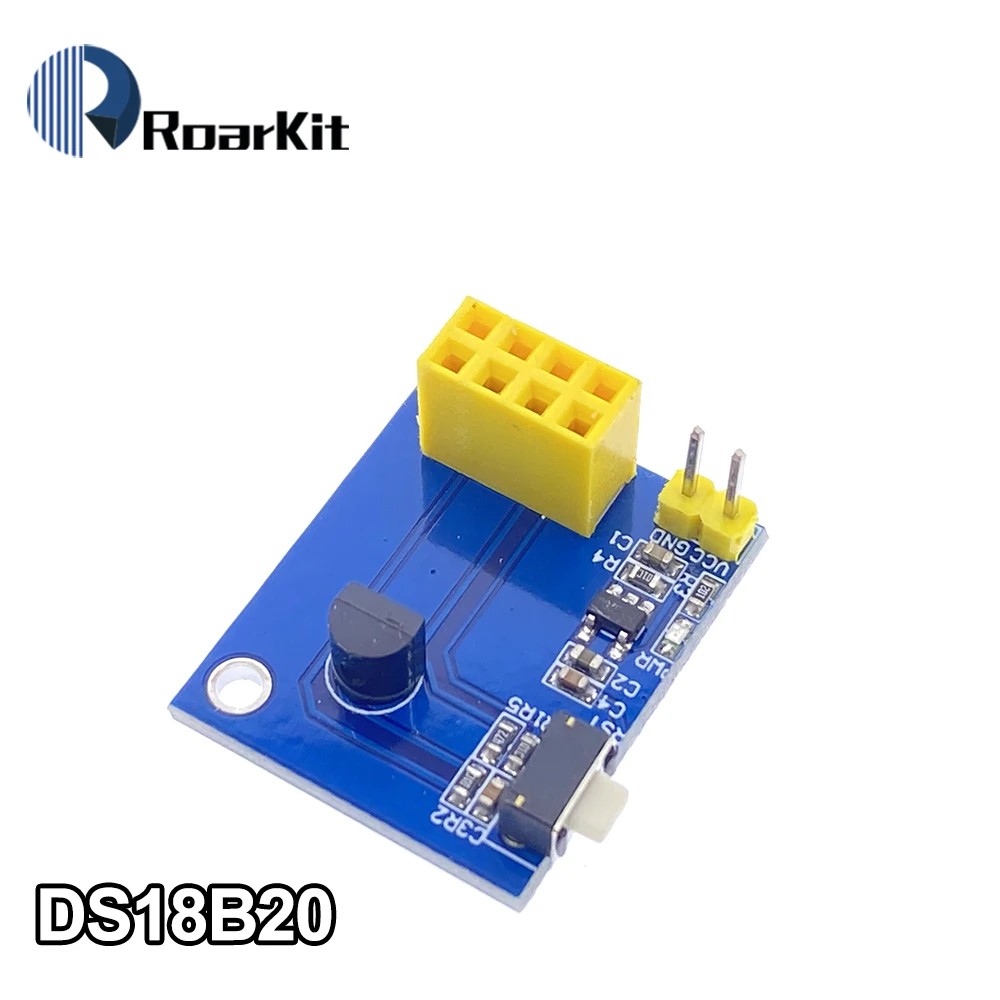

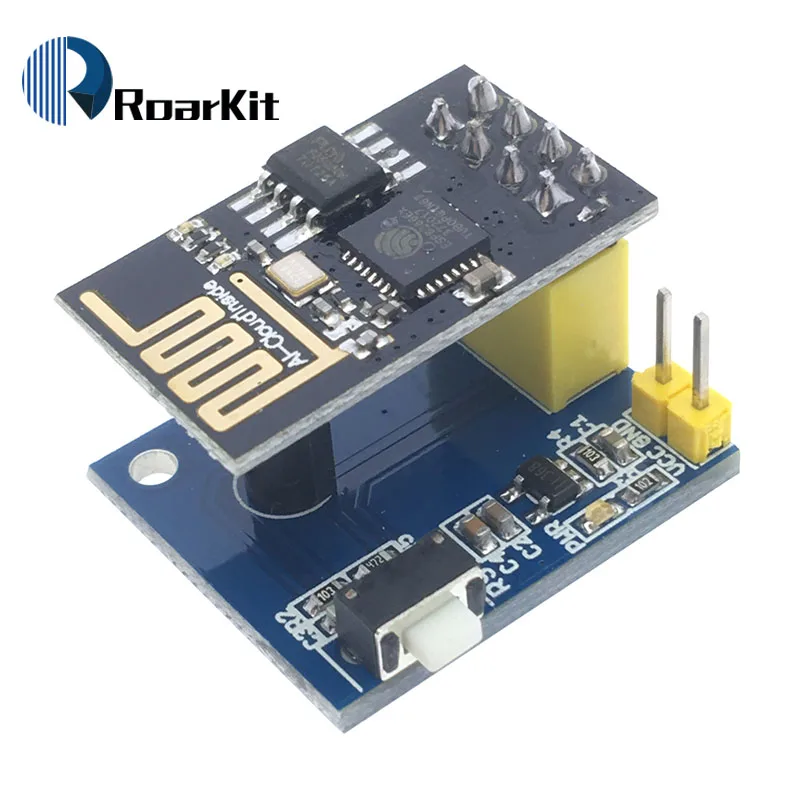

DS18B20:

Аккумулятор находится в среде сборки, загружается на сервер. Поддержка 3,7 с v-образным вырезом, работающего на постоянном токе 12 В в источника питания (3,7 v литиевая батарея). Может использоваться в качестве узла сбора температуры для интеллектуальных проектов дома или IOT.

Характеристика:

* Мастер: ESP-01 / ESP-01S (этот модуль не включает ESP-01 / ESP-01S)

* Датчик температуры и влажности: DS18B20

• Рабочее напряжение: постоянный ток 3,7 V-12V (поддержка 3,7 v литиевая батарея источника питания)

* Диапазон измерения: от-55 ° C до + 125 ° C

• Точность: ± 0,5 ° C

Применение пример:

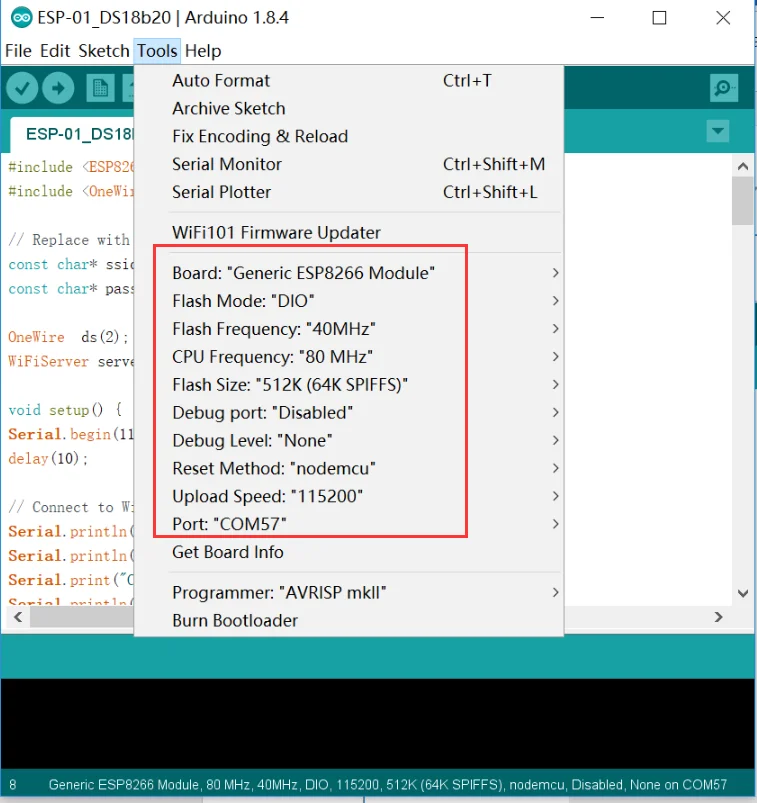

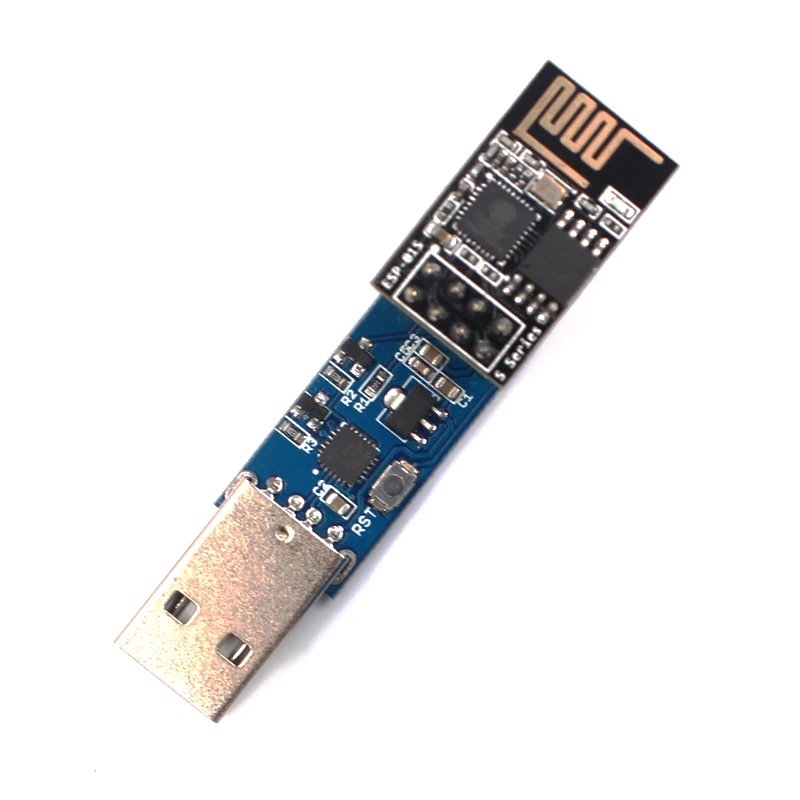

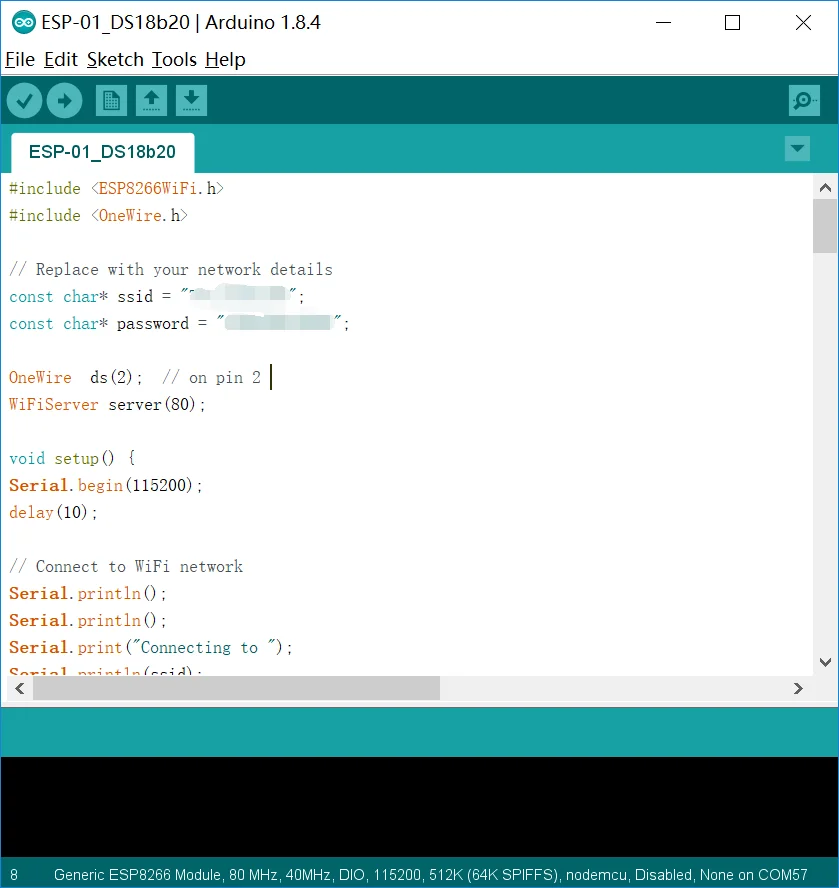

1. Вставьте ESP-01S WIFI модуль в загрузчик и откройте Ard uino пример программы:

2.Загрузите программу на ESP-01S

3. После того, как скачать процесс закончен открыть последовательный порт, чтобы открыть IP адрес:

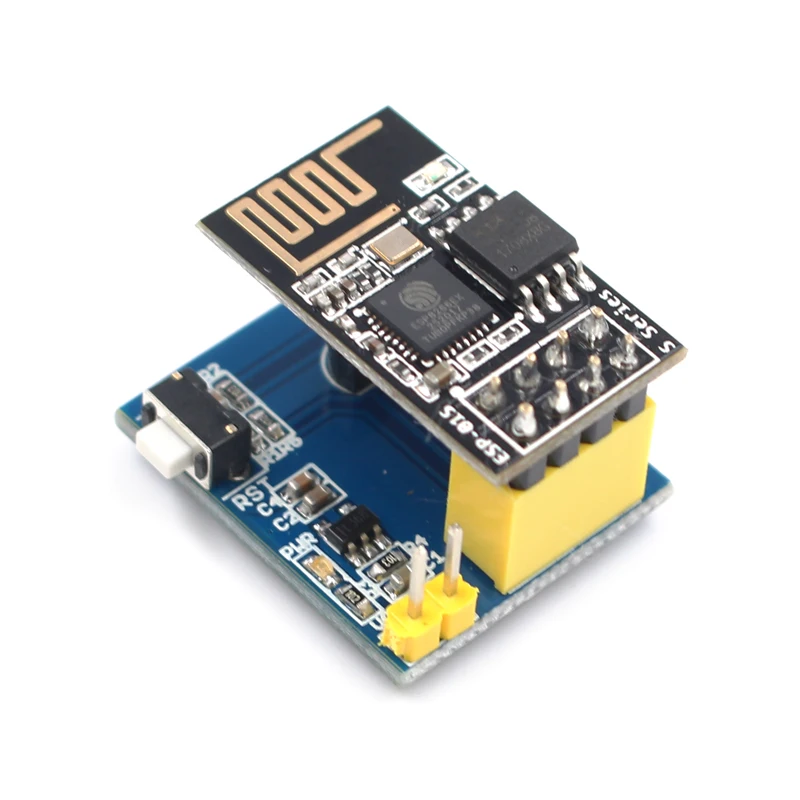

4.Будет ESP-01 / ESP-01S Плагин 2*4 Pin-код Ряд рук (в направлении стрелки), как показано ниже:

5.Источник питания:3,7 V-12V постоянного тока Мощность получены VCC GND (2,54 мм Pin-код)

6. Компьютер, подключенный к маршрутизатору (с ESP-01SПодключите тот же маршрутизатор), откройте браузер, введите Третий шаг, чтобы распечатать последовательный порт IP камера Адрес:

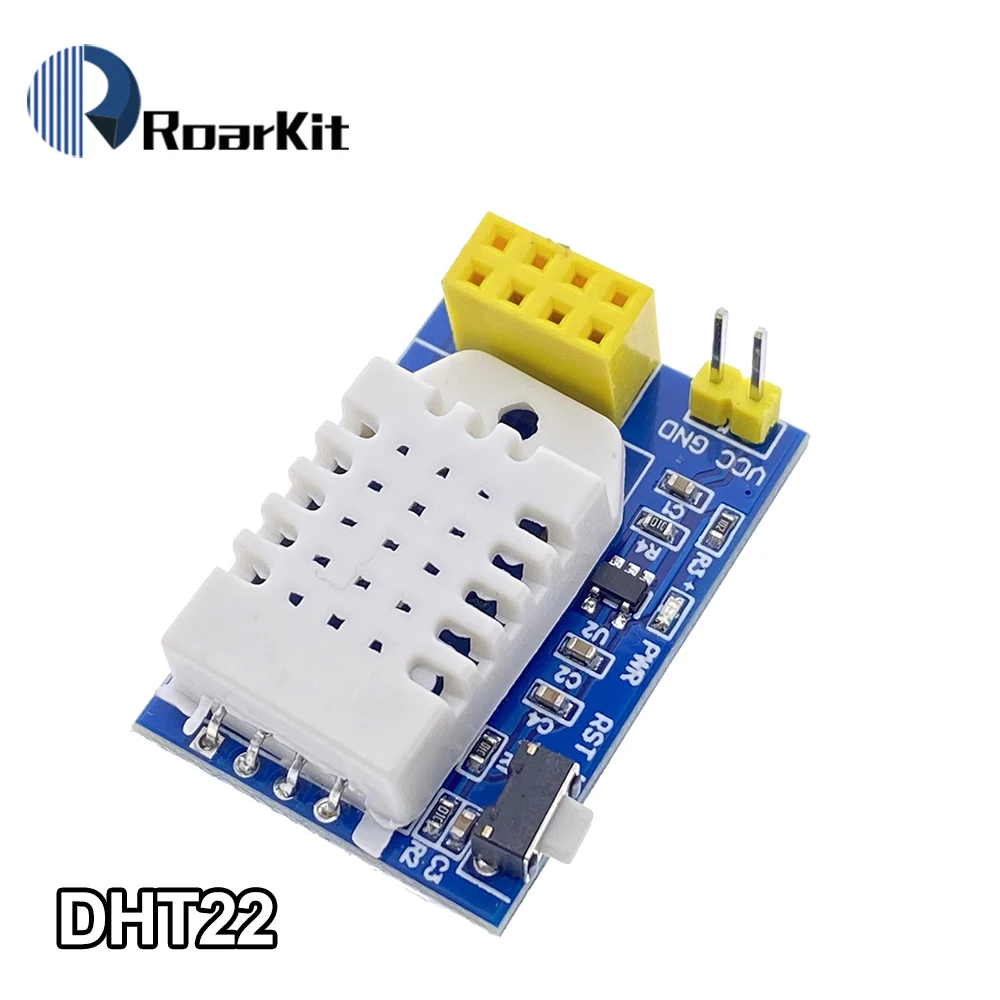

ESP8266 WI-FI DHT22

Введение
