Ⅰ: Введение

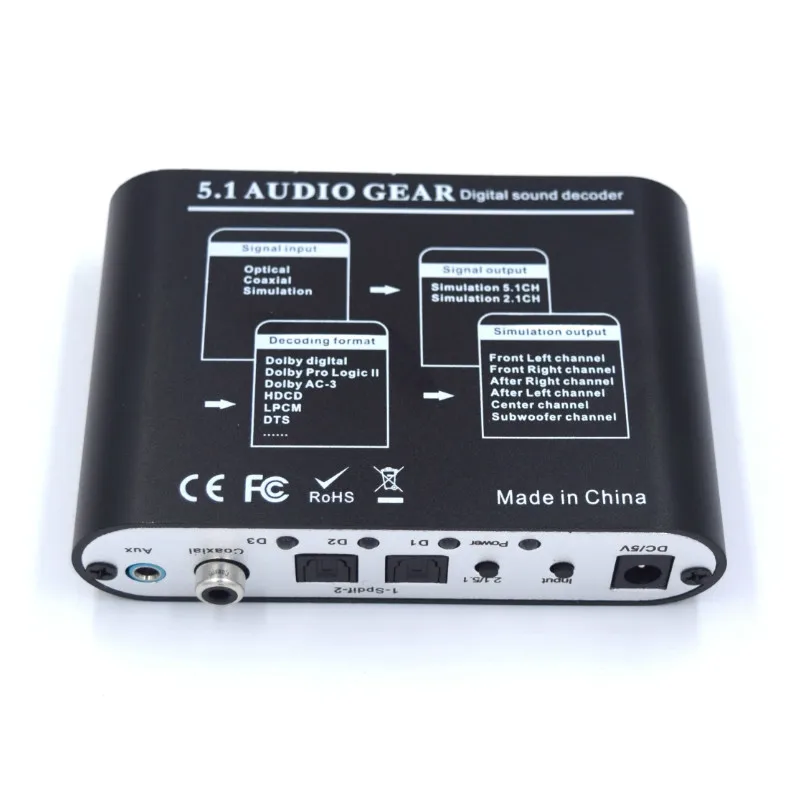

Цифровой аудио декодер: используется 24-битный аудио DSP, 96 кГц цифровых приемников и 192 кГц/24 бит АЦП и ЦАП. Поддержка Dolby Digital AC-3 Dolby Pro Logic, DTS, PCM и другой цифровой формат аудио источник декодирования, разнообразие звукового поля и результаты воспроизведения двух режимов прослушивания, 5,1 аналоговый аудиовыход, будет автоматически работать с разным усилителем и динамиками, чтобы получить различные звуковые эффекты, Легко подключить множество развлекательных устройств, которые с оптическим и коаксиальным цифровым сигналом и аналоговый выход сигналов (например: телеприставки, HD плееры, Blu-Ray DVD, PS2, PS3, XBOX360)

Ⅱ. Особенности

1. Convert DTS/AC3 источник цифрового аудио Аналоговый 5,1 аудио или стерео аудио выход
2. аналоговые стерео (L/R) сигналы после цифровой обработки чипа преобразуют его в аналоговый 5,1 канальный выход

3. многоканальный аудио вход (SPDIF, коаксиальный, стерео)
2 x SPDIF вход, 1 x коаксиальный вход, 1 x Стерео
4. Аналоговый 5,1-канальный или стерео выход
5. USB 5 В Выход

6. Размер: 105*75*25 мм

 Ⅲ: Технические данные

1. сигнал на шум: 120 дБ

2. Степень разделения: 85 дБ

3. Частотная характеристика: (20 Гц ~ 20 кГц +/-0,5 дБ

4. Макс. Выходной ток: 2,2 В

5. Питание DC/9 В 1A, (затраты 110 В ~ 240 В широкополосного конвертировать DC9V Мощность)

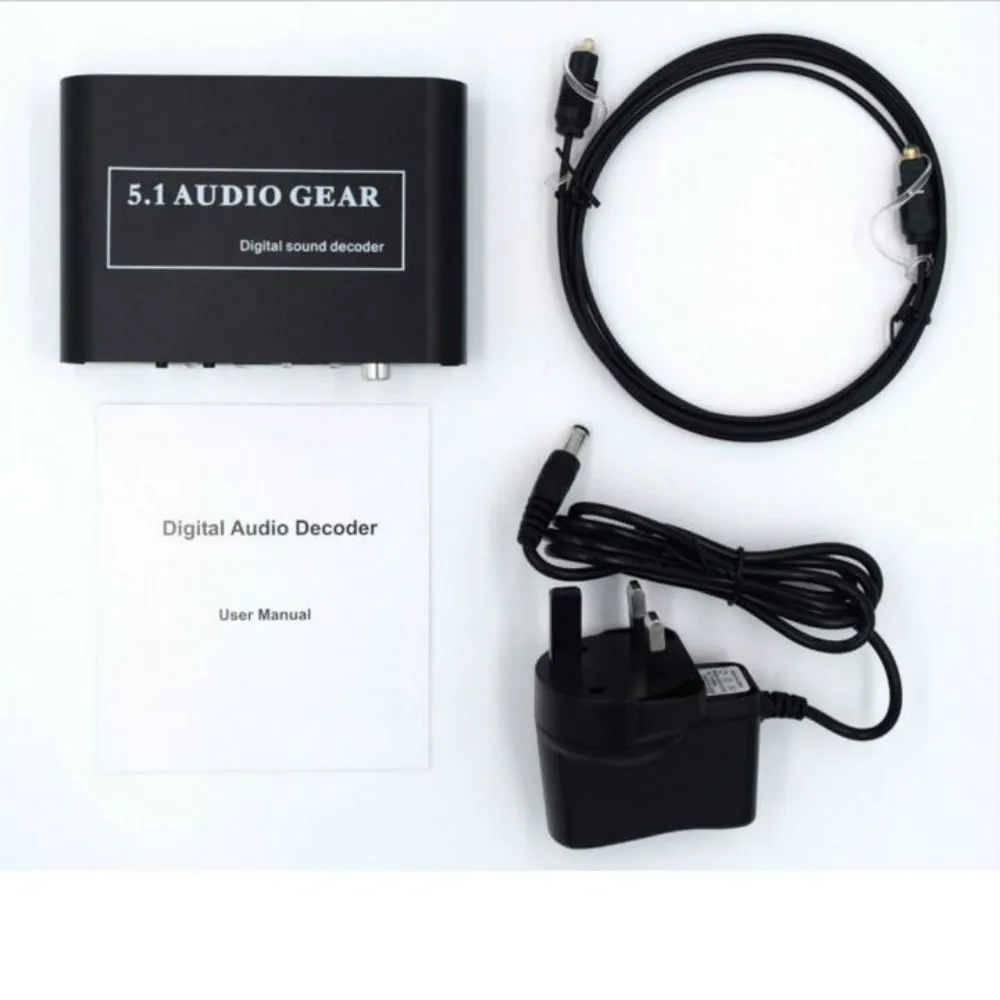

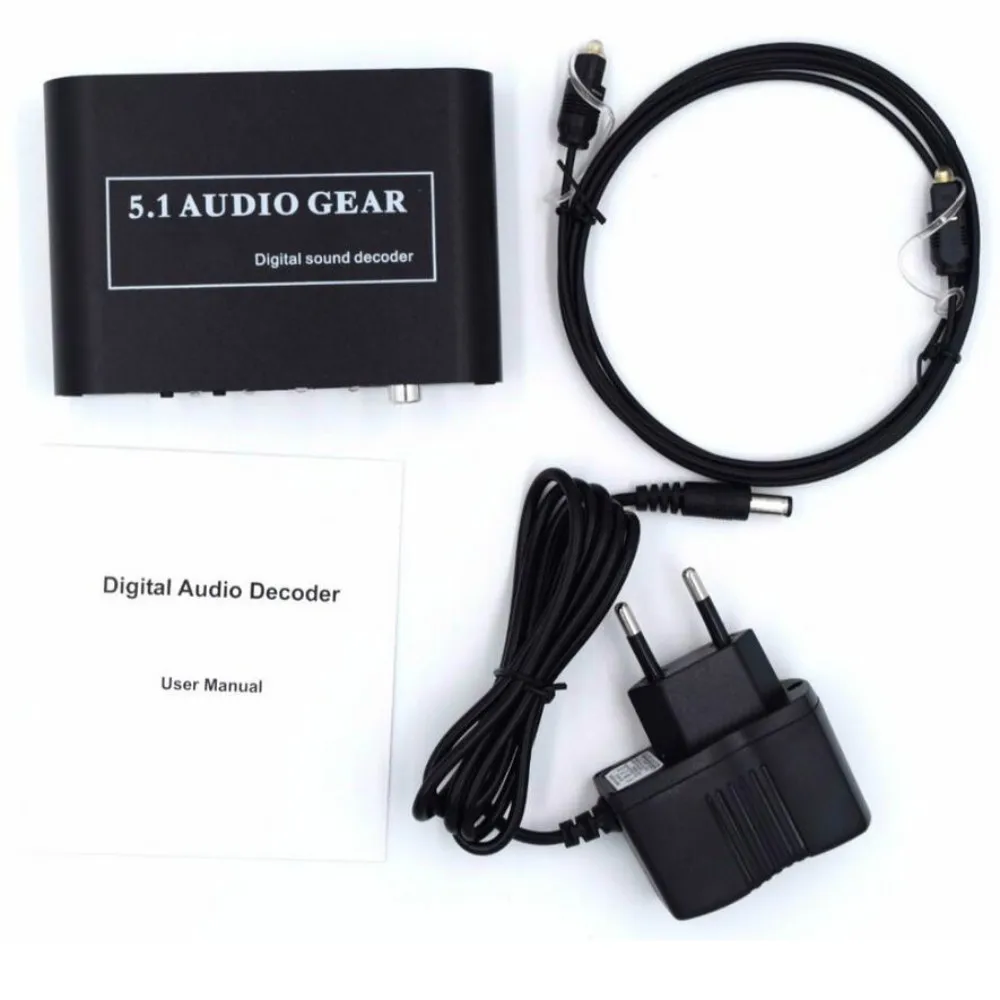

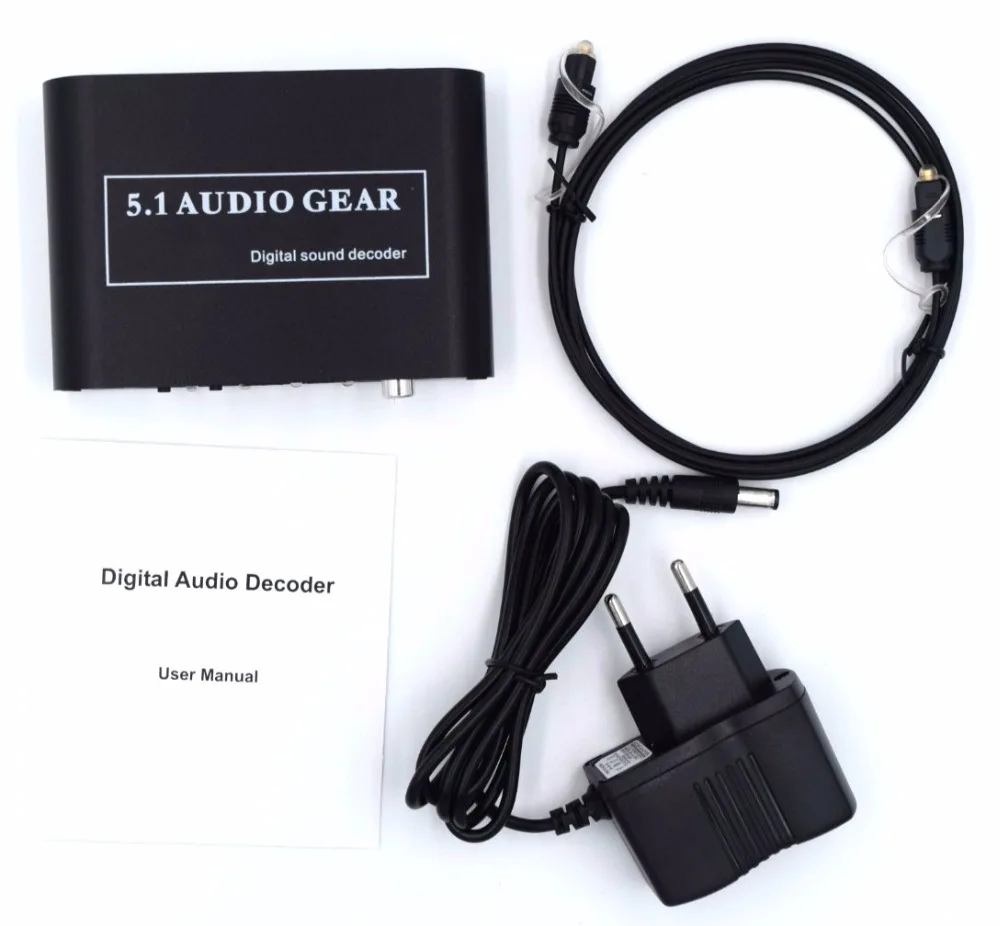

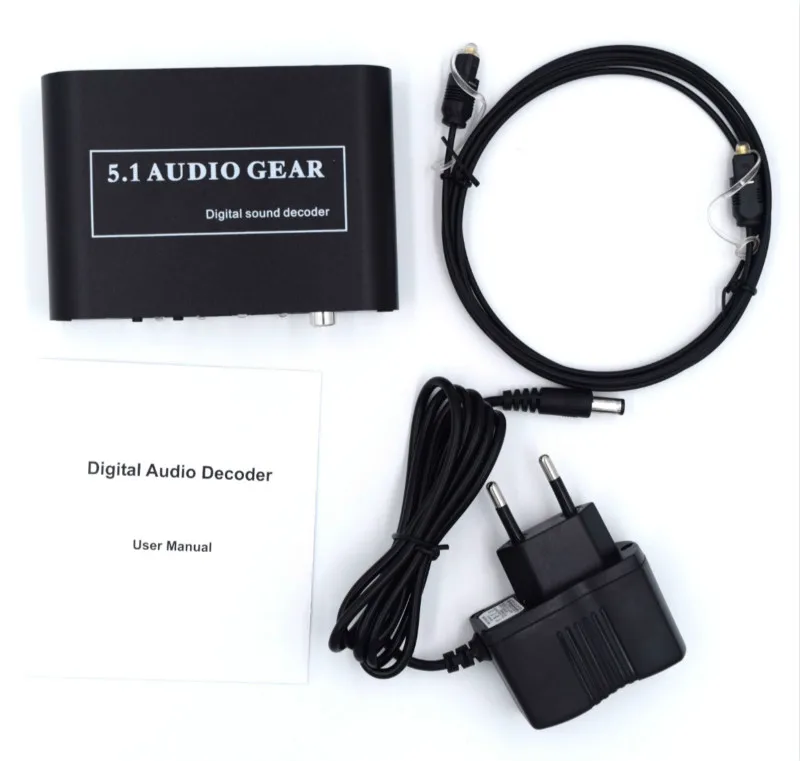

Посылка и аксессуары

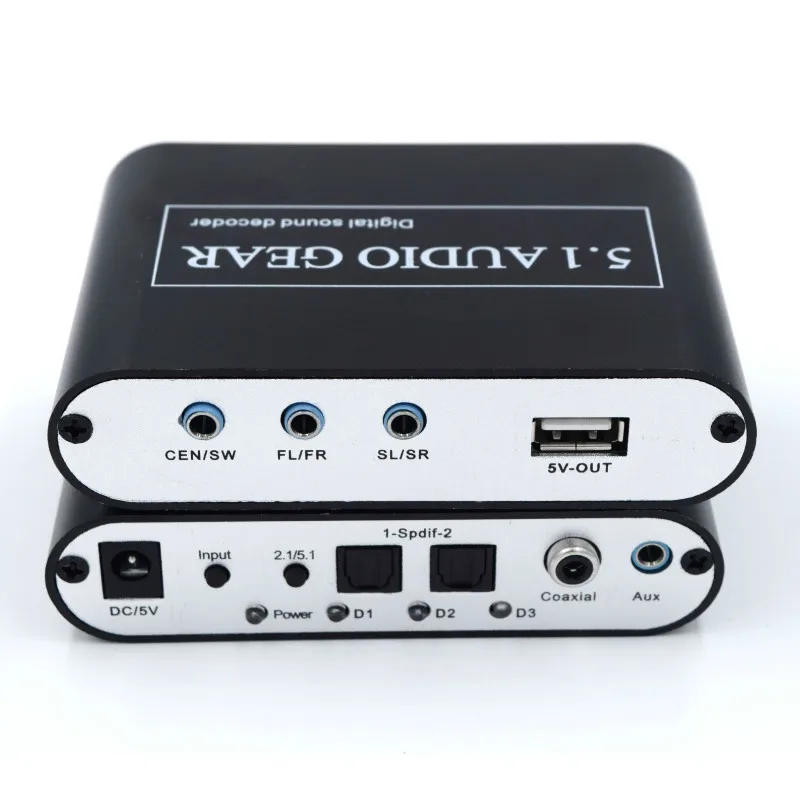

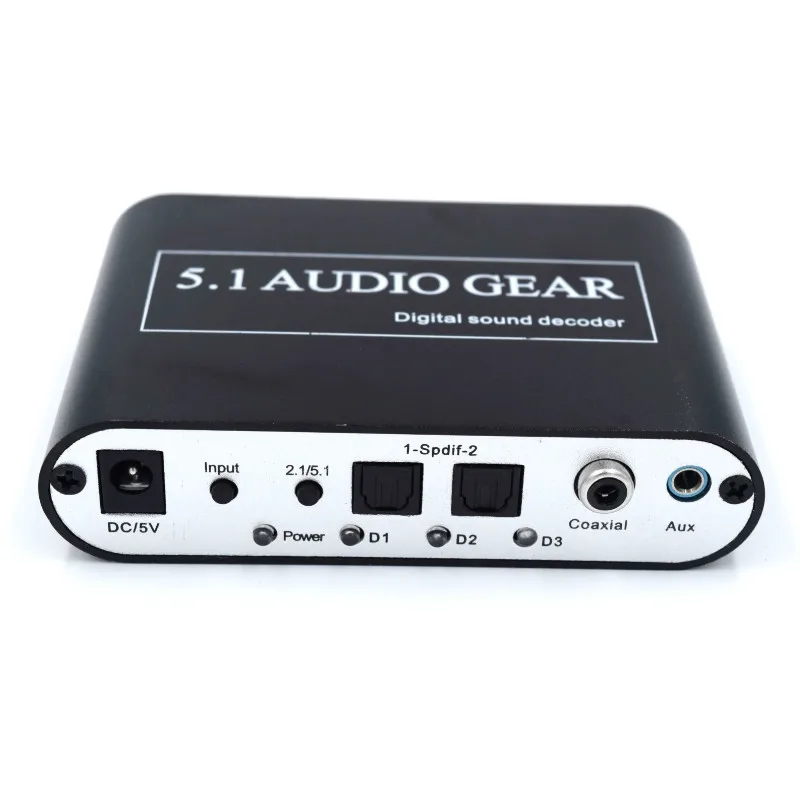

Ⅴ. Код Интерфейс Схема

DC/9 В ------------ вход питания

S ---------------- источник короткий, переключатель

Входные каналы (SPDIF, COX, AUX,

В то время как D1/D2/D3 соответствующий светодио дный огни)

OPT1 --------------- SPDIF1 входной интерфейс

OPT2 --------------- SPDIF2 входной интерфейс

COX ----------------- коаксиальный вход

AUX ----------------- аналоговый стерео вход

Волоконно-оптический кабель или коаксиальный соединения PS3/XBOX360/HD игроков

Мощность -------------- индикатор питания, пост-всегда

D1 -------------------- когда вы нажмите клавишу S, переключатель к OPT1, D1 огни

D2 -------------------- когда вы нажмите клавишу S, переключатель к OPT2, D2 огни

D3 -------------------- когда вы нажмите клавишу S, переключатель к Кокс, D3 огни

(При включении только источника питания Вход-канал AUX (стерео)

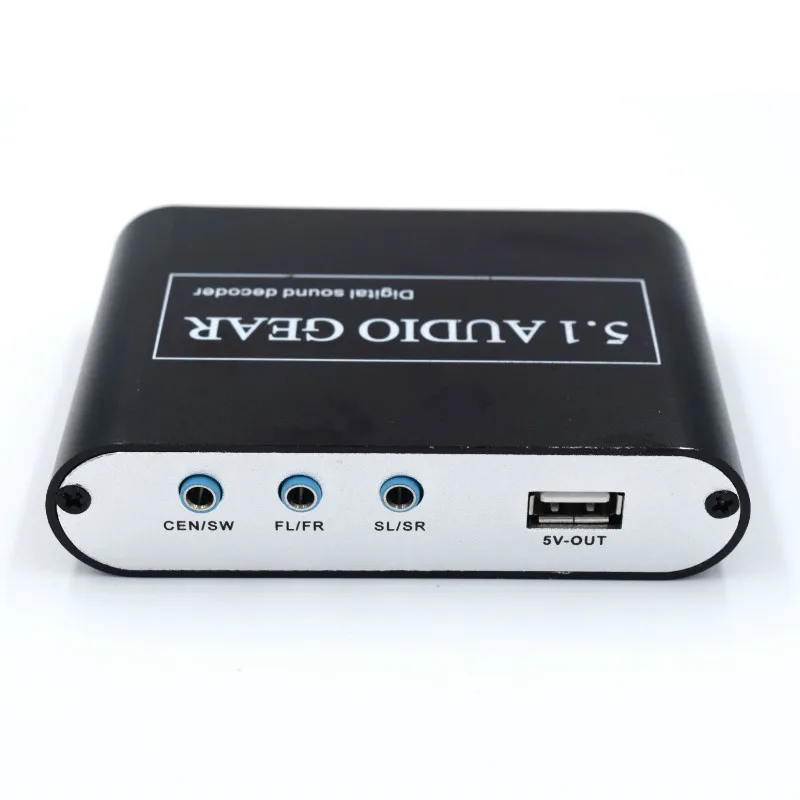

ЕКС ---------------- подключение усилителя ЕКС интерфейс

SW ---------------- подключение усилителя SW интерфейс

FL/FR -------------- подключение усилителя FL/FR интерфейс

SL/SR -------------- подключение усилителя SL/SR интерфейс

Ⅵ:Отказ Проверьте:

1. Нет выхода звука
A. Проверьте, включен или нет звуковой декодер power 5,1.

B. Проверьте входных каналов и Выходные соединения на том же канале (пожалуйста, используйте "S" изменить, OPT1 --- D1 фонари, OPT2-D2 фонари, COX --- D3 огни)

C. Убедитесь, что устройство вывода (PS3/XBOX360/DVD плеер/HD плеер) установлен в цифровой аудиовыход.

D. Убедитесь, что мощность усилителя 5,1 включена, и переключитесь на 5,1 аудиовход, включите громкость.

При подключении наушников 5,1 убедитесь, что Подключите usb-питание и включите громкость.

2. Шум
A. Убедитесь, что кабель хороший

B. Есть ли необычный аудиовход

C. Проверьте этот шум-погода от усилителя 5,1 или наушников.

Ⅶ Предупреждение

Для снижения риска пожара, электрического удара или повреждения продукта:

1. Не подвергайте этот аппарат воздействию дождя, влаги, капель или брызг
И убедитесь, что не помещаются предметы, заполненные жидкостями, такими как вазы
На аппарате.

2. Не устанавливайте и не размещайте этот блок в книжном шкафу, встроенном шкафу или в

Другой ограниченном пространстве. Убедитесь, что устройство хорошо вентилируется.

3. Для предотвращения риска поражения электрическим током или пожарной опасности из-за перегрева

Не препятствуйте вентиляционным отверстиям блока с газетами,

Скатерти, шторы и аналогичные предметы.

4. Не устанавливайте вблизи любых источников тепла, таких как радиаторы, регистры тепла,
Печи или другие приборы.

5. Не размещайте источники обнаженного пламени, такие как освещенные свечи на блоке.

6. Очистите этот аппарат только сухой тканью.

7. отключите этот аппарат во время штормов освещения или когда он не используется для
Долгое время

8. Защитите шнур питания от того, чтобы он был включен или зажат, особенно в заглухах.

9. Используйте только насадки/аксессуары, указанные при изготовлении

10. ознакомьтесь со всеми услугами персонала, отвечающего требованиям.

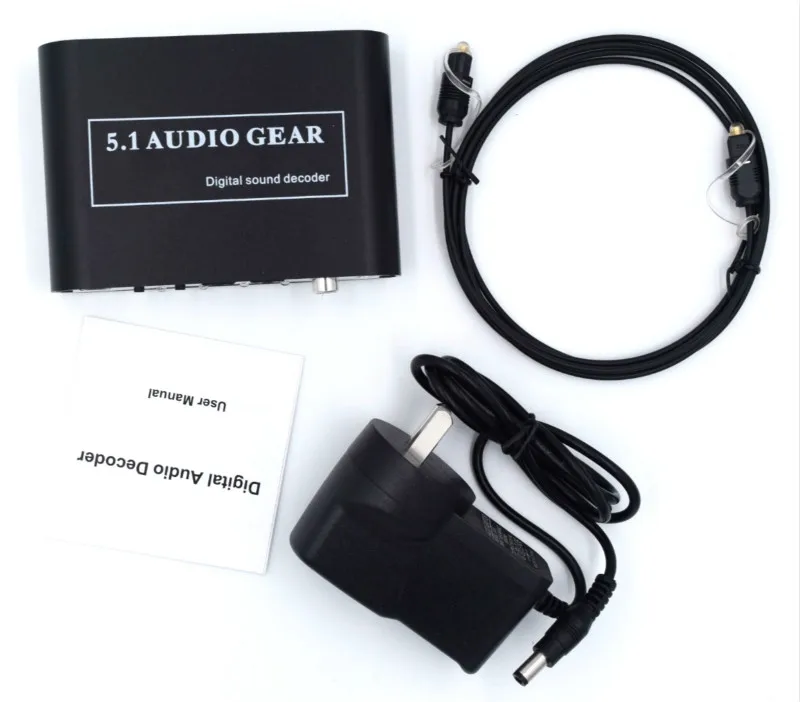

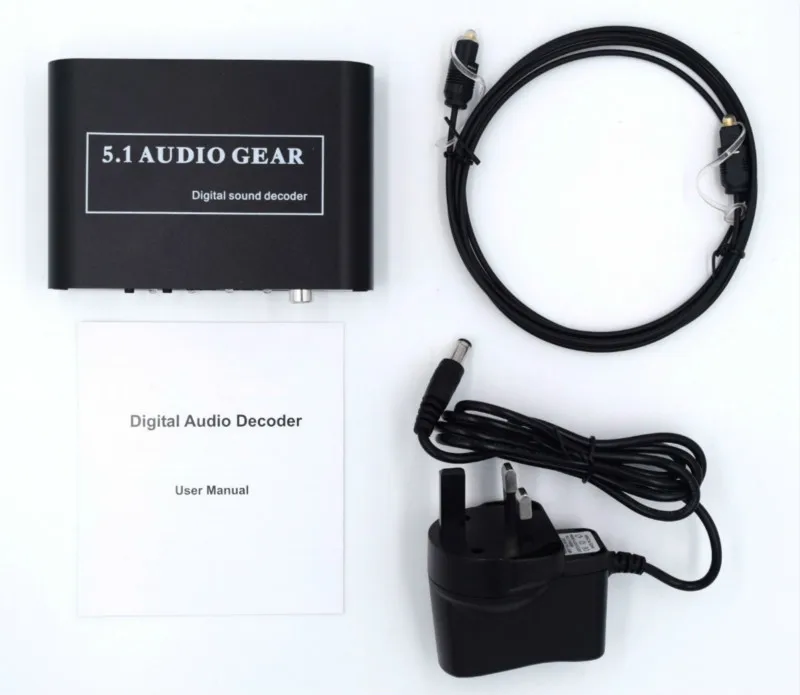

Аудио декодер DTS 1 шт.

Примечание: с AU, US, EU, UKАдаптер питания, вы можете выбрать зарядное устройство, которое вам нужно
