ESP8266 ESP 01 01S DS18B20 беспроводной Wifi конвертер плата датчик температуры модуль

ESP8266 ESP 01 01S DS18B20 беспроводной Wifi конвертер плата датчик температуры модуль

Аккумулятор находится в среде сборки, загружается на сервер. Поддержка 3,7 с v-образным вырезом, работающего на постоянном токе 12 В в источника питания (3,7 v литиевая батарея). Может использоваться в качестве узла сбора температуры для интеллектуальных проектов дома или IOT.

Характеристика:

* Мастер: ESP-01 / ESP-01S (этот модуль не включает ESP-01 / ESP-01S)

* Датчик температуры и влажности: DS18B20

• Рабочее напряжение: постоянный ток 3,7 V-12V (поддержка 3,7 v литиевая батарея источника питания)

* Диапазон измерения: от-55 ° C до + 125 ° C

• Точность: ± 0,5 ° C

Пример применения:

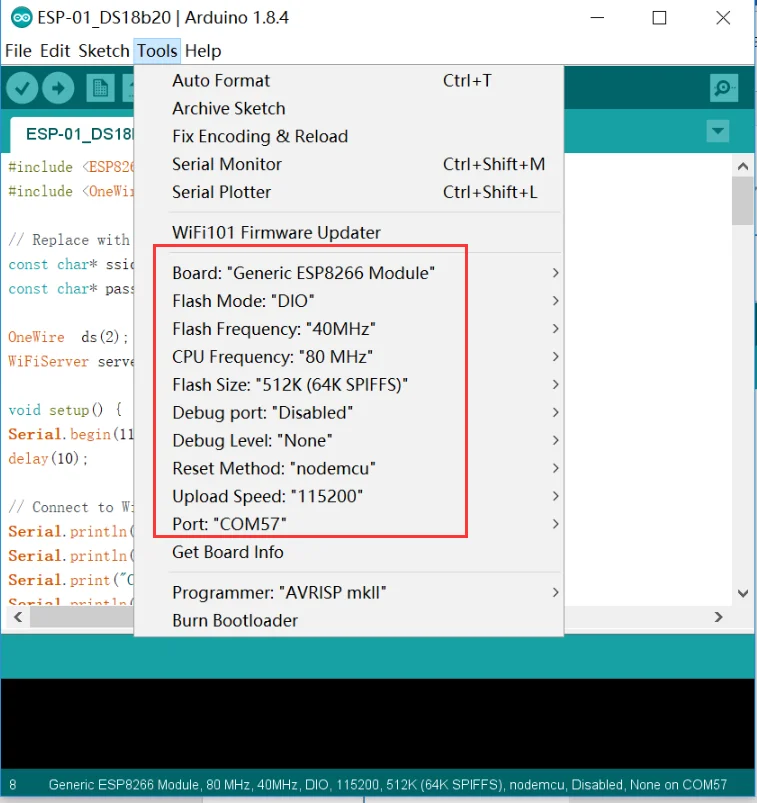

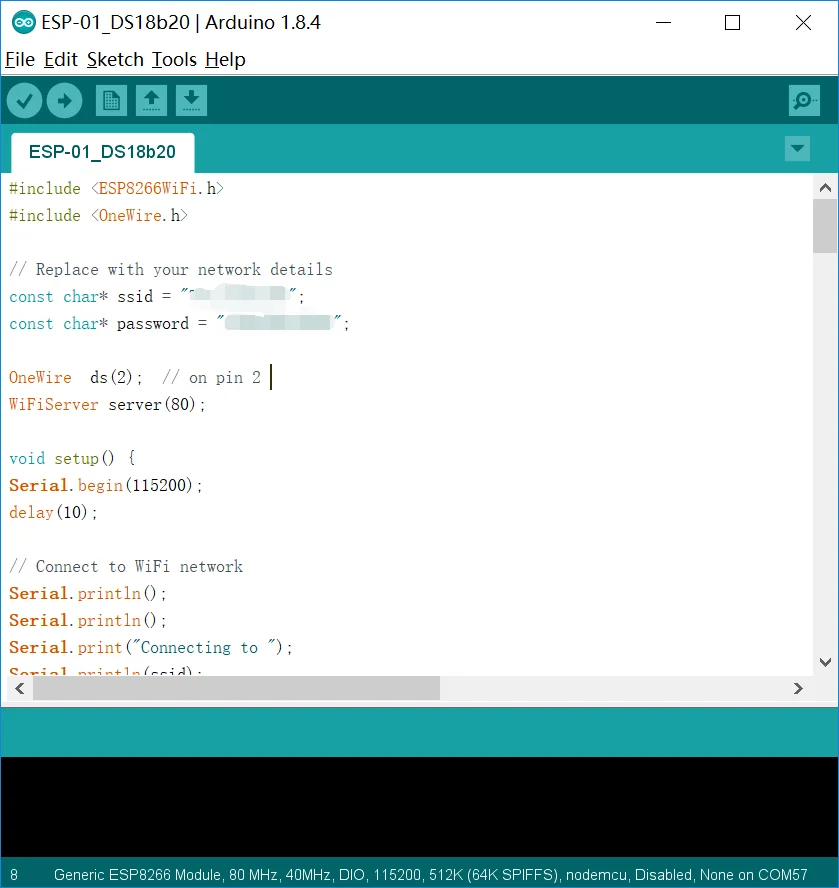

1. Вставьте ESP-01S WIFI модуль в загрузчик и откройте для Arduino пример программы:

2. Загрузите программу для ESP-01S

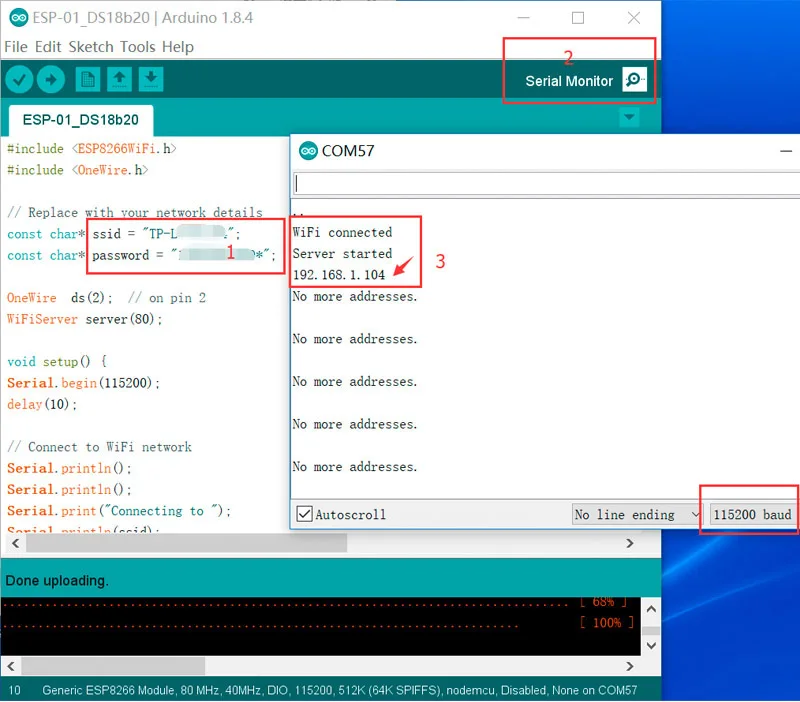

3. После завершения процесса загрузки Откройте последовательный порт для просмотра ip-адреса:

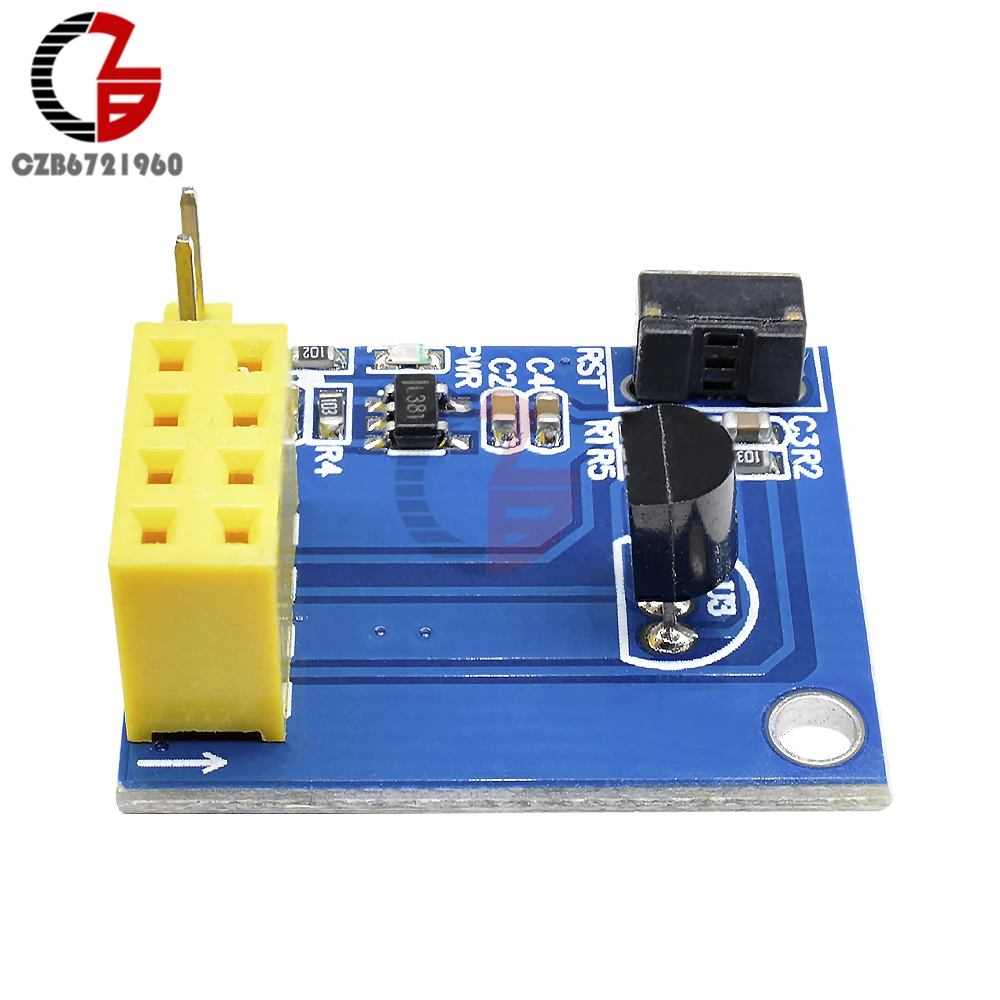

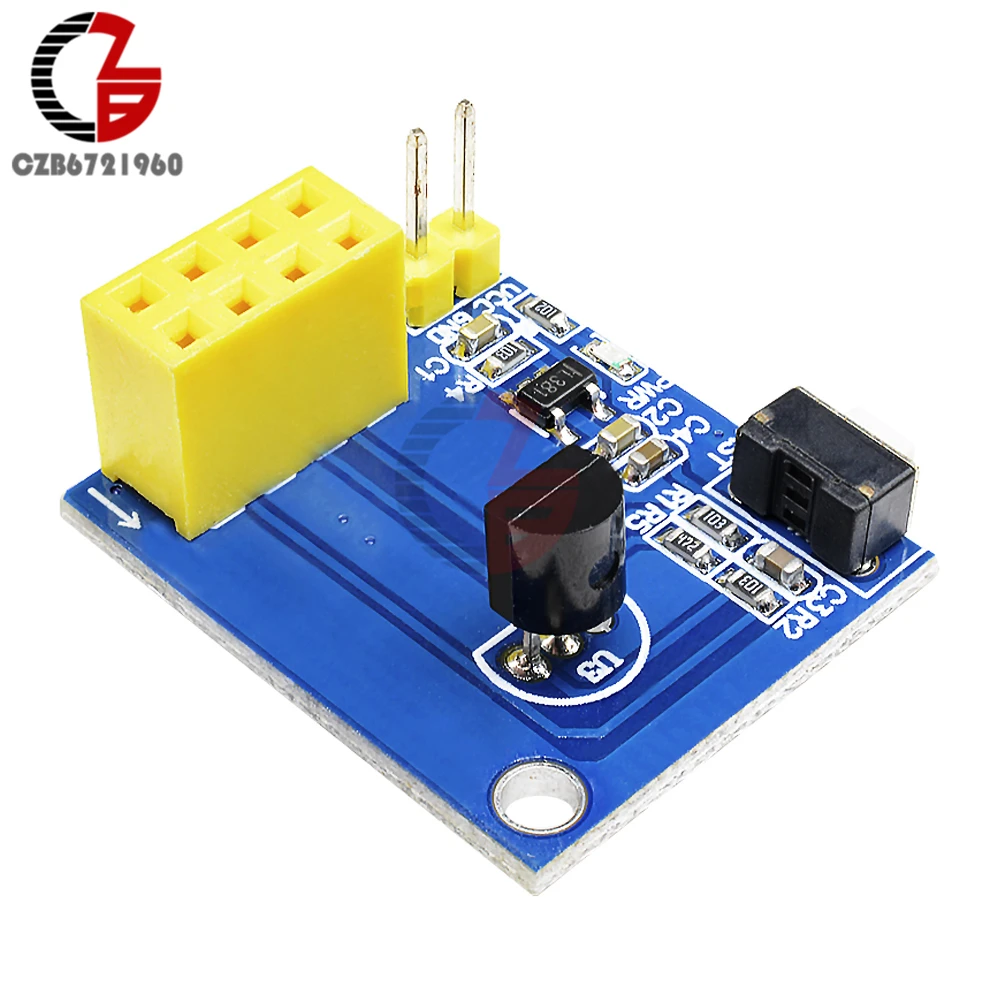

4. Будет ESP-01 / ESP-01S в 2*4 штырьковый ряд рук (в направлении стрелки), как показано ниже:

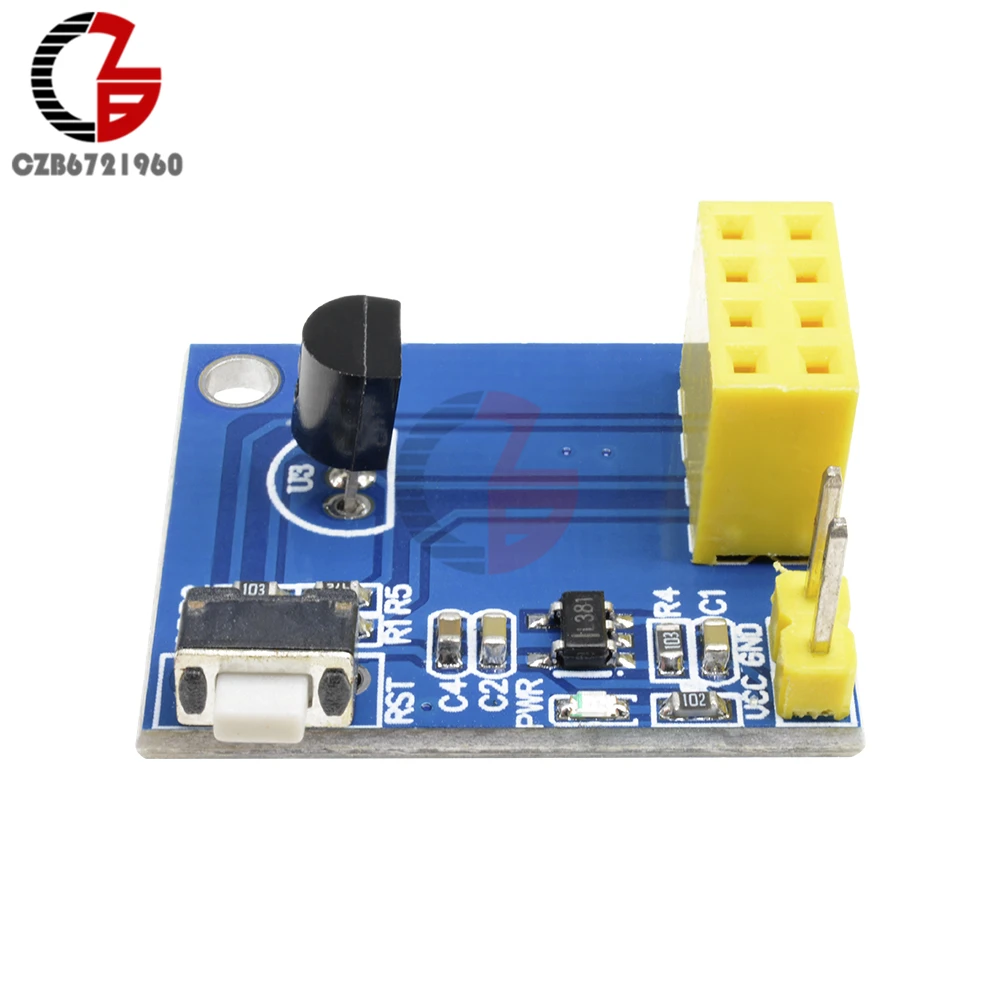

5. Мощность ed: 3,7 с v-образным вырезом, работающего на постоянном токе 12 В в Мощность получил VCC GND (2,54 мм поршневой палец)

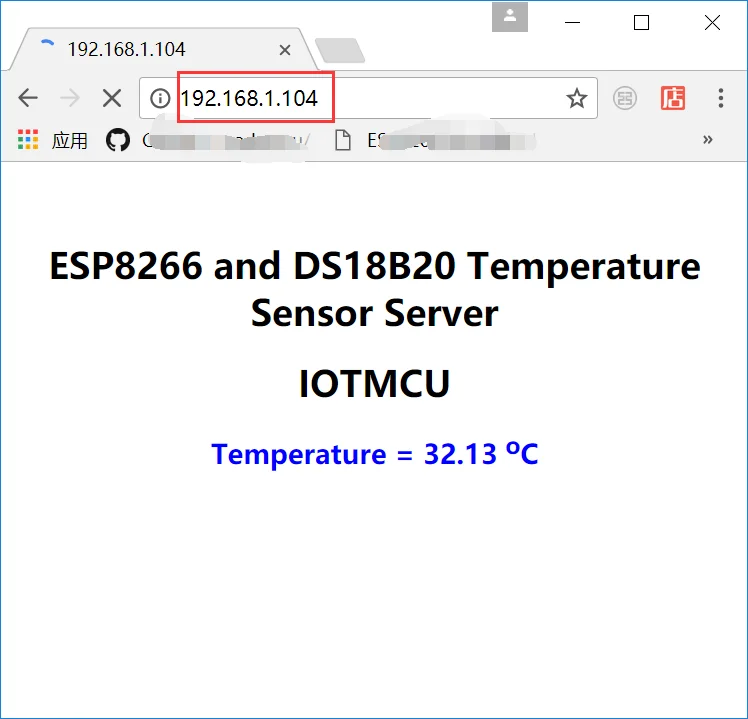

6. Компьютер, подключенный к маршрутизатору (с ESP-01SConnect того же маршрутизатора), откройте браузер, введите Третий шаг, чтобы распечатать IP адрес последовательного порта:
