Схема 2:

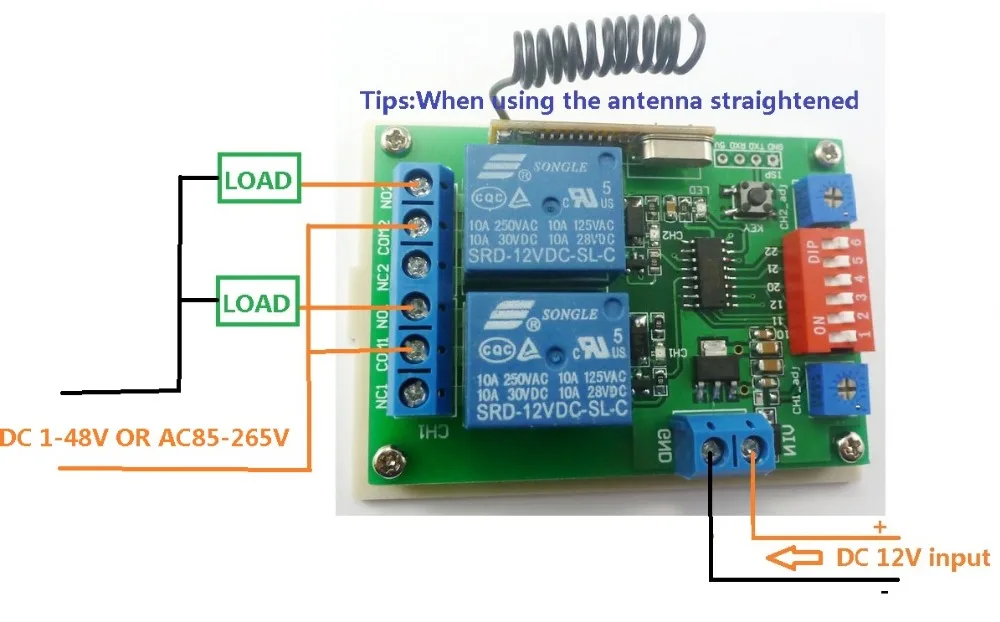

Схема управления 1-48 В постоянного тока или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование

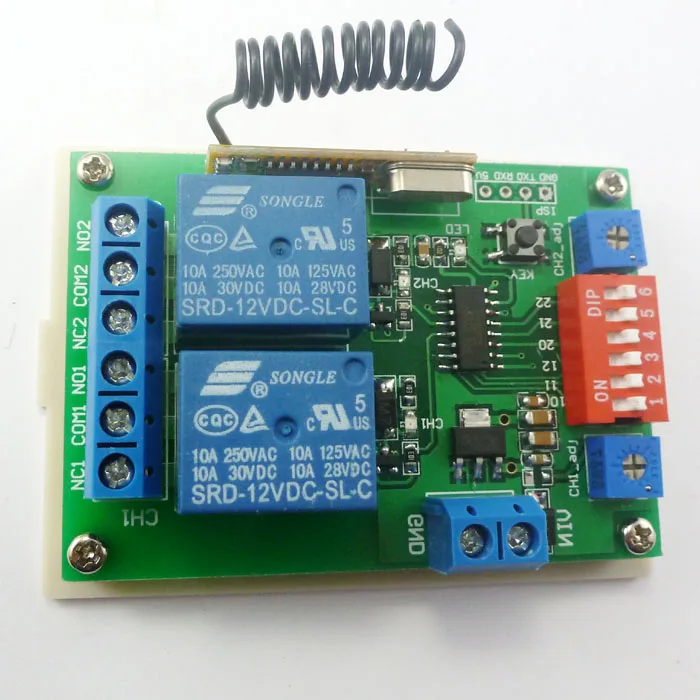

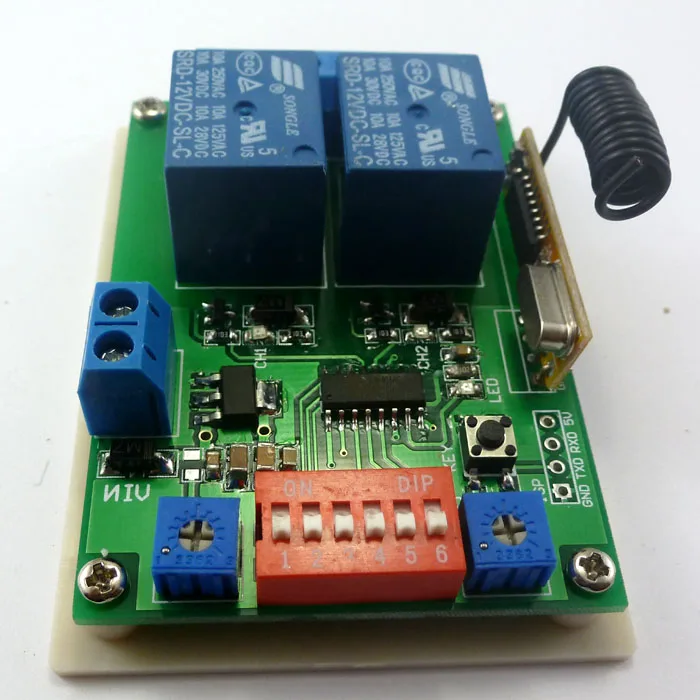

Название продукта: DC 12V многофункциональное Беспроводное управление ler реле задержки таймера обучающий код для EV1527 PT2262 ASK OOK пульт дистанционного управления

Упаковочный лист:

1 Рабочее напряжение: 9-13 В постоянного тока (рекомендуемый 12 В постоянного тока);5 в версия может быть настроена

2. Рабочий ток: Все реле закрываются, около 14 мА; Одно открытое реле, около 43 мА; Два открытых реле, около 71ма

3 Рабочая частота: 315M; 433M версия может быть настроена

4 Чувствительность приемника: -108dBm

5 декодирование: код обучения, может быть адаптирован EV1527 / PT2262И совместимый пульт дистанционного управления, вы можете хранить до 16 пультов дистанционного управления

6 режимов работы: неблокировка (мгновенное отключение), самоблокировка (переключение), взаимозапирание (защелка), задержка; Каждый канал самостоятельно устанавливает режим работы; 500000 секунд максимальная задержка

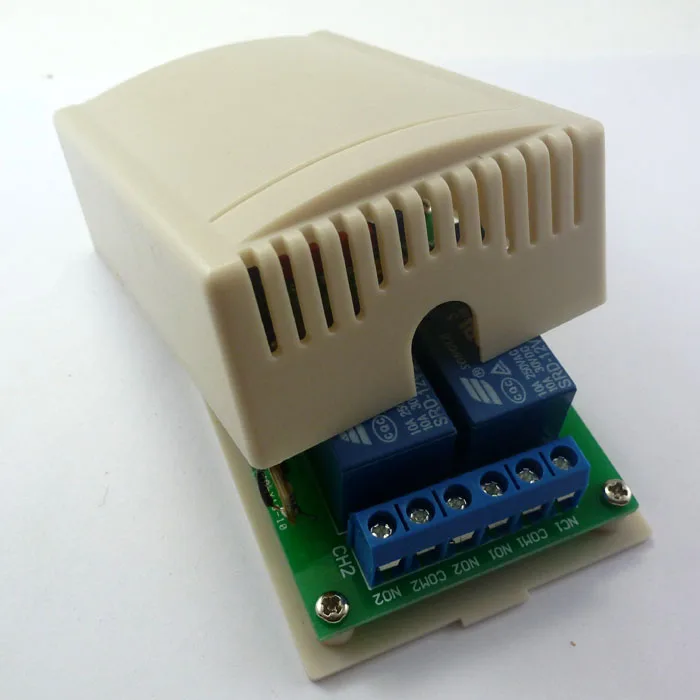

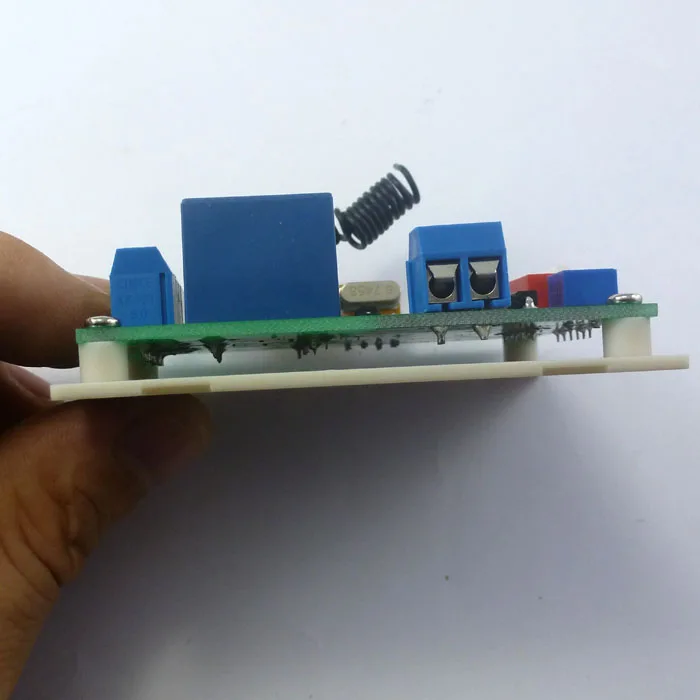

7 Размер (включая корпус) 75*54*28 мм

8 Реле максимальной нагрузки (рекомендуется <5A):10A/250VAC,10A/125VAC,10A/30VDC, 10A/28VDC ,10A/12VDC

1: материнская плата приемника имеет обучающий ключ, если пульт потерян, необходимо купить пульты EV1527 или Pt2262 для повторного обучения;

Режим работы

Руководство пользователя в рабочем режиме:

1: каждый канал имеет 4 режима работы: время задержки, режим переключения (одиночная самоблокировка), мгновенный режим (одиночная Блокировка без блокировки), режим защелки (одиночная внутренняя блокировка).

2: режим работы каждого канала должен быть установлен индивидуально, 2 канала могут иметь 10 различных режимов работы,

Детали:

Один канал Мгновенный, другой канал-защелка;

Один канал Мгновенный, другой канал Мгновенный;

Один канал Мгновенный, другой канал переключается;

Один канал Мгновенный, другой канал-время задержки;

Один канал-тугл, другой канал-время задержки;

Один канал-тугл, другой канал-защелка;

Один канал тугл, другой канал тугл;

Один канал-защелка, другой канал-время задержки;

Один канал-защелка, другой-защелка;

Один канал-это время задержки, другой канал-время задержки;

3: Время каждого режима задержки пропорционально увеличивается. Например, вы хотите, чтобы канал 1 задержал 50 секунд, 500 секунд и 5000 секунд, вы можете сначала seting канал 1 настроен на «задержку 1» (режим задержки 3), повернуть (CH1_adj) Регулируемое сопротивление, так что канал 1 задержка 50 секунд; Если режим установлен в" Задержка 2 (режим 4), время задержки составляет 500 секунд, если режим настроен на «задержку 3» (режим 5), время задержки становится 5000 секунд

4 с подходящей отверткой и мягко вращающимся регулируемым сопротивлением; По часовой стрелке, увеличивая задержку, против часовой стрелки, задержка уменьшается

Словарь:

НЕТ: реле, как правило, открытый контакт

COM: реле общего контакта

NC: реле нормально закрытого контакта

Открытие: Нет подключения COM, NC disconnect COM

Закрыть: нет отключения COM, NC подключение COM

Мгновенный: Нажмите кнопку передатчика A, канал приемника 1 открыт, отпустите кнопку A; Канал приемника 1 закрыт, такой же, как B, каждый канал независим;

Переключение: Нажмите кнопку передатчика A 1 раз, канал приемника 1 открыт, нажмите кнопку A снова, канал приемника 1 закрыт, такой же, как B. Каждый канал является независимым;

Блокировка: Нажмите кнопку передатчика A, канал приемника 1 открыт, канал 2 закрыт.

Нажмите кнопку передатчика B, канал приемника 2 открыт, канал 1 закрыт.

Задержка: Нажмите кнопку передатчика A, канал приемника 1 открыт, после заданной задержки времени канал приемника 1 закрыт, такой же, как B, каждый канал независим;

Если во время задержки, нажмите кнопку передатчика, задержка начинается снова; Если период задержки, нажмите и удерживайте кнопку передатчика 3-4 секунды, контроллер приемника останавливает задержку, реле близко

Адаптер Дистанционный пульт (Пульт дистанционного управления):

При нормальном режиме работы будет гореть светодиодный индикатор, при получении действительного пульта ДУ (EV1527 / PT2262) значения кнопок, светодиодный индикатор мигает

Чистый код: нажмите кнопку и удерживайте вниз, светодиодный индикатор выключен, светодиодный светильник будет около 8 секунд позже, чистый код завершен (Примечание: после выполнения чистого кода ранее сохраненное значение дистанционного управления не существует)

Шаг 1 (в режим обучения): Нажмите кнопку (около 1 секунды), светодиодный;

Шаг 2 (канал адаптера 1): Затем нажмите первую кнопку на пульте дистанционного управления, светодиодный индикатор мигает четыре раза, затем изучите значение первой кнопки

Шаг 3 (адаптационный канал 2): затем нажмите вторую кнопку на пульте дистанционного управления, светодиодный индикатор мигает в четыре раза ярче, затем изучите два значения клавиш
