DIANQI 12 в Din рейка с одним выходом импульсный источник питания 75 Вт 5 В suply 48 ac dc

DIANQI 12 в Din рейка с одним выходом импульсный источник питания 75 Вт 5 В suply 48 ac dc

Din Rail

SCN

С одним выходом

Мини-один

Мини Din Rail

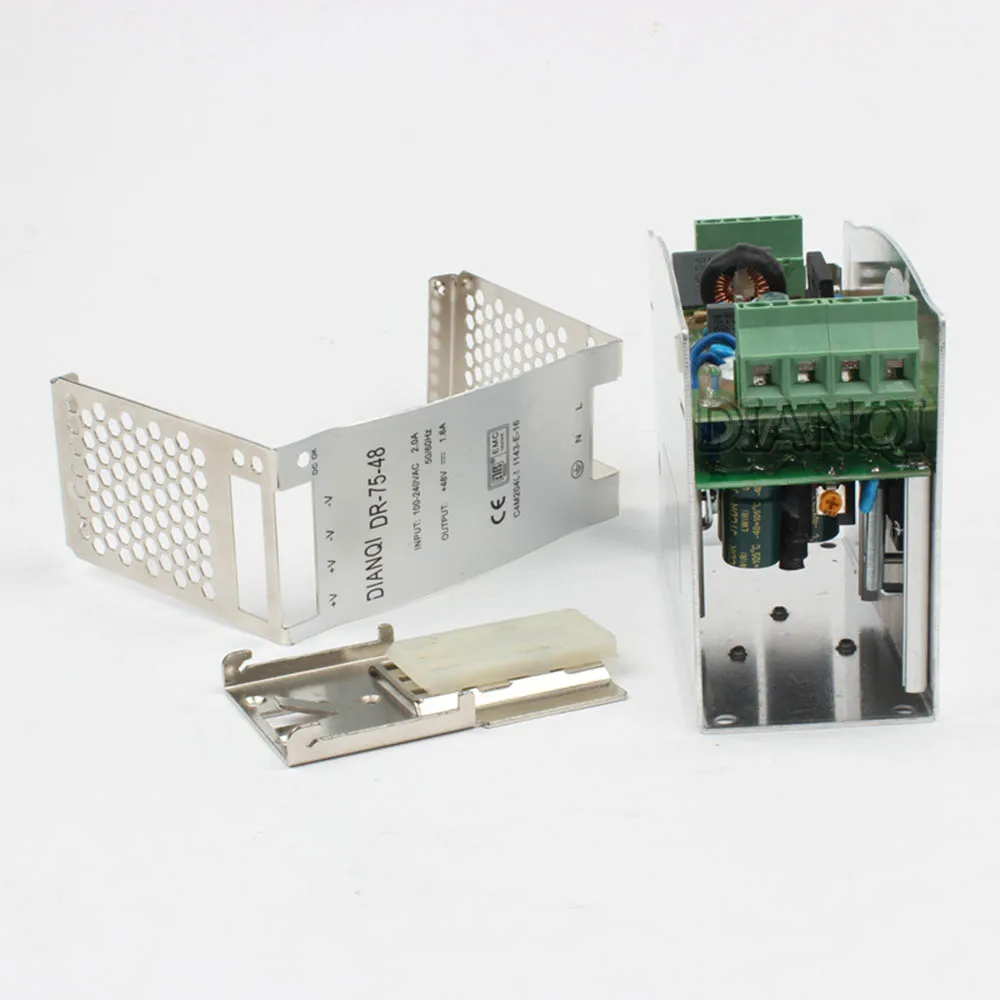

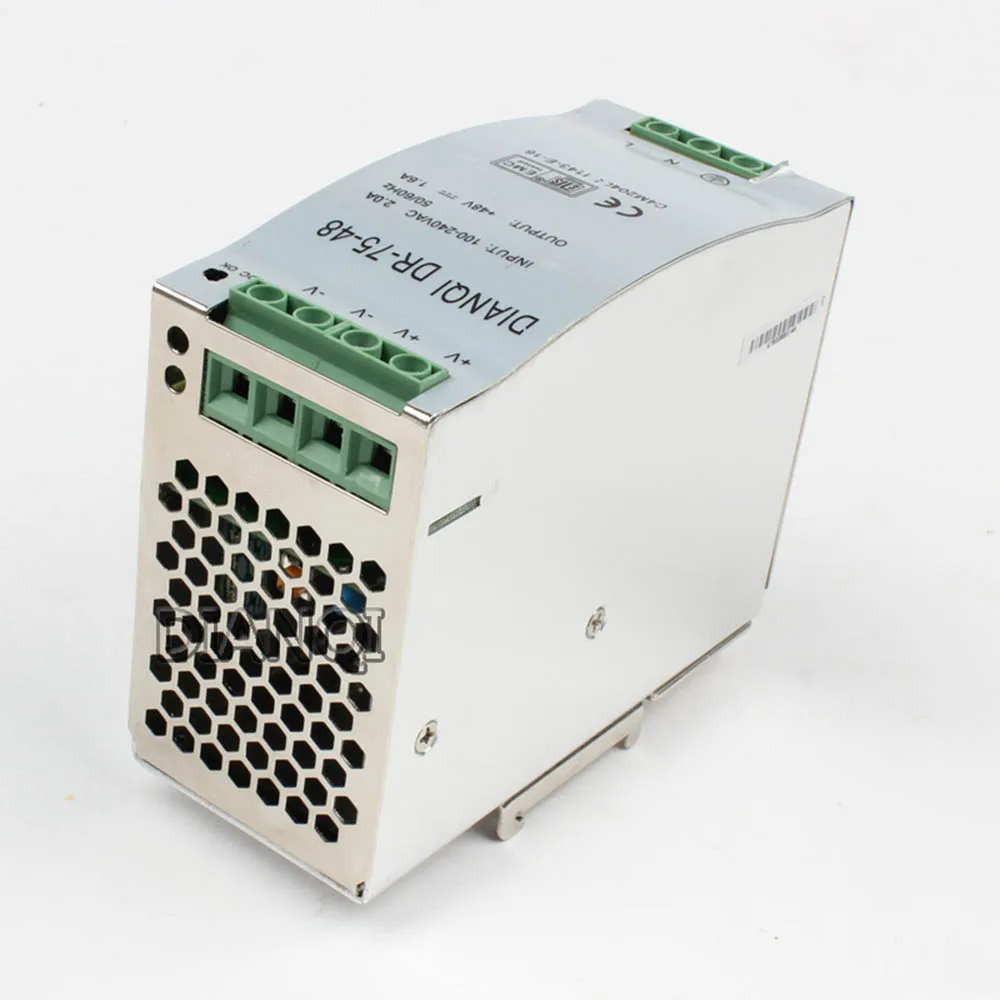

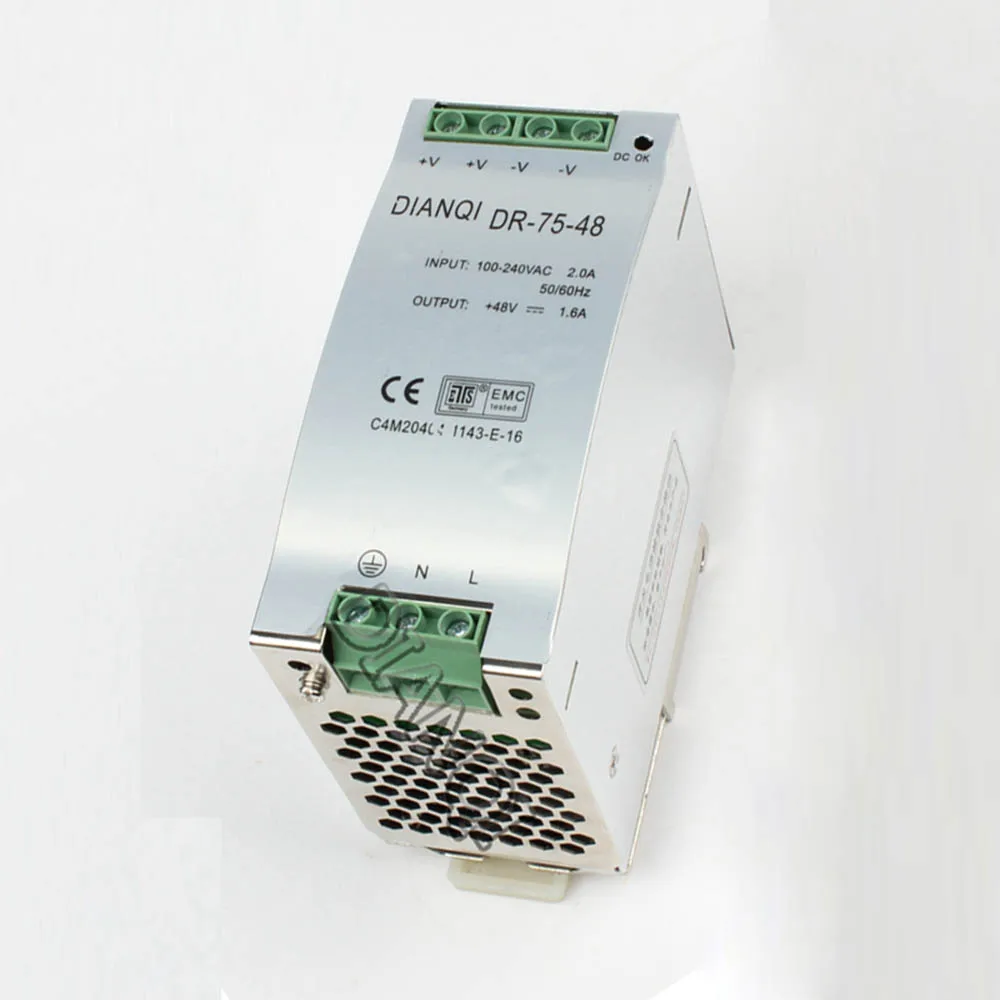

DR-75W серииDin-rail источник питания

Особенности:

· Универсальный вход переменного тока

· Малый объем, малый вес, высокая эффективность

· Защита: короткое замыкание/перегрузка/перенапряжение

· Охлаждение свободным воздухом convectio

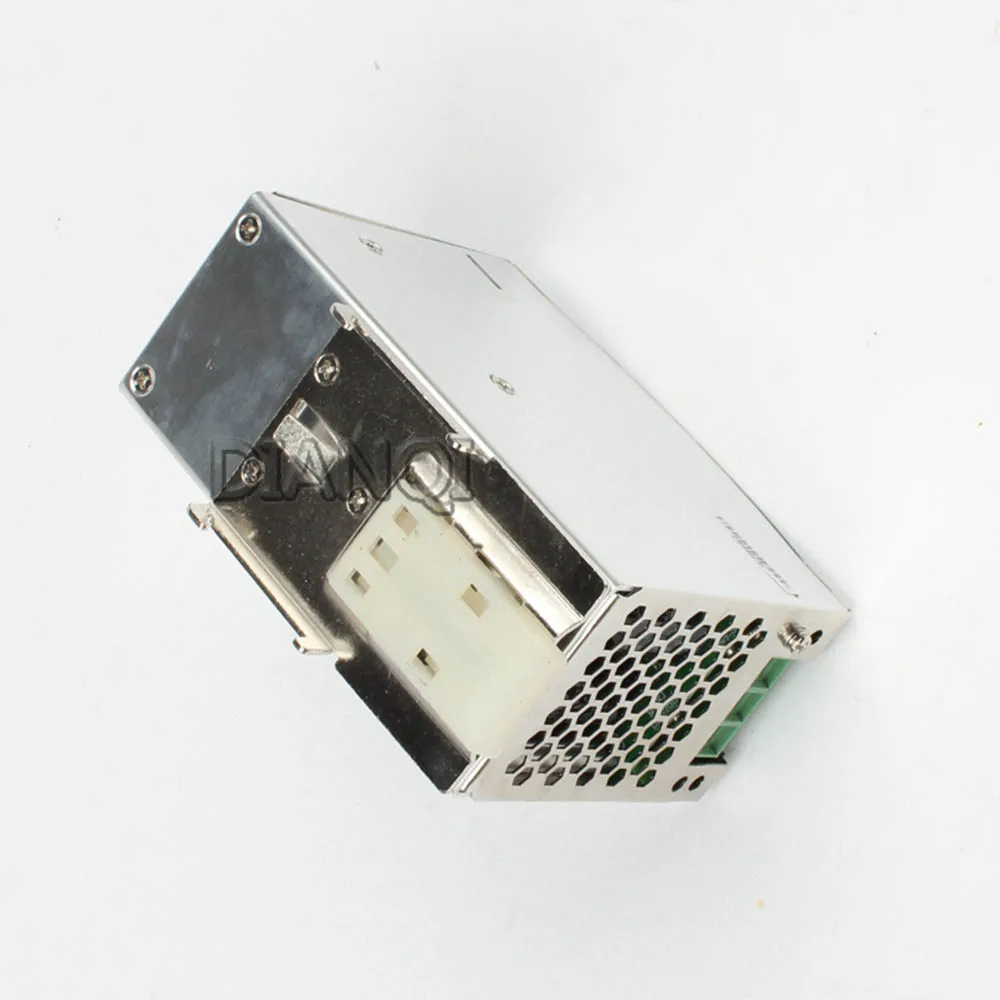

· Может быть установлен на din-рейке: TS-35/7.5or TS-35/15

· Светодиодный индикатор для включения питания

· 100% отбраковочных испытаний под полной нагрузкой

· Гарантия 2 года

Модель

DR-75-12

DR-75-24

DR-75-48

Выход

Напряжение постоянного тока

12V

24V

48V

Напряжение толерантность

± 2%

± 1%

± 1%

Номинальный ток

6.3A

3.2A

1.6A

Постоянная сила тока

0 ~ 6.3A

0 ~ 3.2A

0 ~ 1.6A

Номинальная мощность

76 Вт

76,8 W

76,8 W

Пульсация и шум

100mvp-p

150mvp-p

200mvp-p

Напряжение постоянного тока ADJ. Диапазон

-9% ~ + 10%

± 10%

± 10%

Входной сигнал

Напряжение диапазон

90 ~ 264VAC,127 ~ 373VDC

Частота

47 ~ 63 Гц

Переменного тока

1.6A/110VAC,0.96A/220VAC

Эффективность

79%

81%

84%

Пусковой ток

Ток холодного пуска 20A/115VAC,40A/230VAC

Ток утечки

<1мА/240VAC

Защита

Защита от перегрузки

Номинальная выходная мощность 110% ~ 150% защита от перегрузки

Тип защиты: предел номинального тока, автоматическое восстановление после удаления неисправности

Защита от перенапряжения

15,6 ~ 17,8 V

30,6 ~ 33,2 V

54,8 ~ 56,6 V

Тип защиты: выход отключения, восстановление после перезапуска питания

Окружающая среда

Рабочая температура, влажность

-20 °C ~ + 60 °C,20% ~ 90% RH

Темп хранения, влажность

-40 °C ~ + 85 °C,10% ~ 95% RH без конденсации

Выдерживание вибрации

10 ~ 500 Гц, 2G 10 мин/1 цикл, период для 60 минут, Каждая ось

Безопасность

Выдерживаемое Напряжение

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Изолированное сопротивление

I/P-O/P,I/P-FG,O/P-FG:100 м Ом/500 В постоянного тока

Fit стандарт

Безопасность стандарт

Подходит для UL1012

EMC стандарт

Соответствует EN55022, класс

Другие

Измерение

55,5*125,2*100 мм (Д * Ш * В)

Вес/упаковка

0,6 кг/20 штук/12,5 кг

Обратите внимание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
