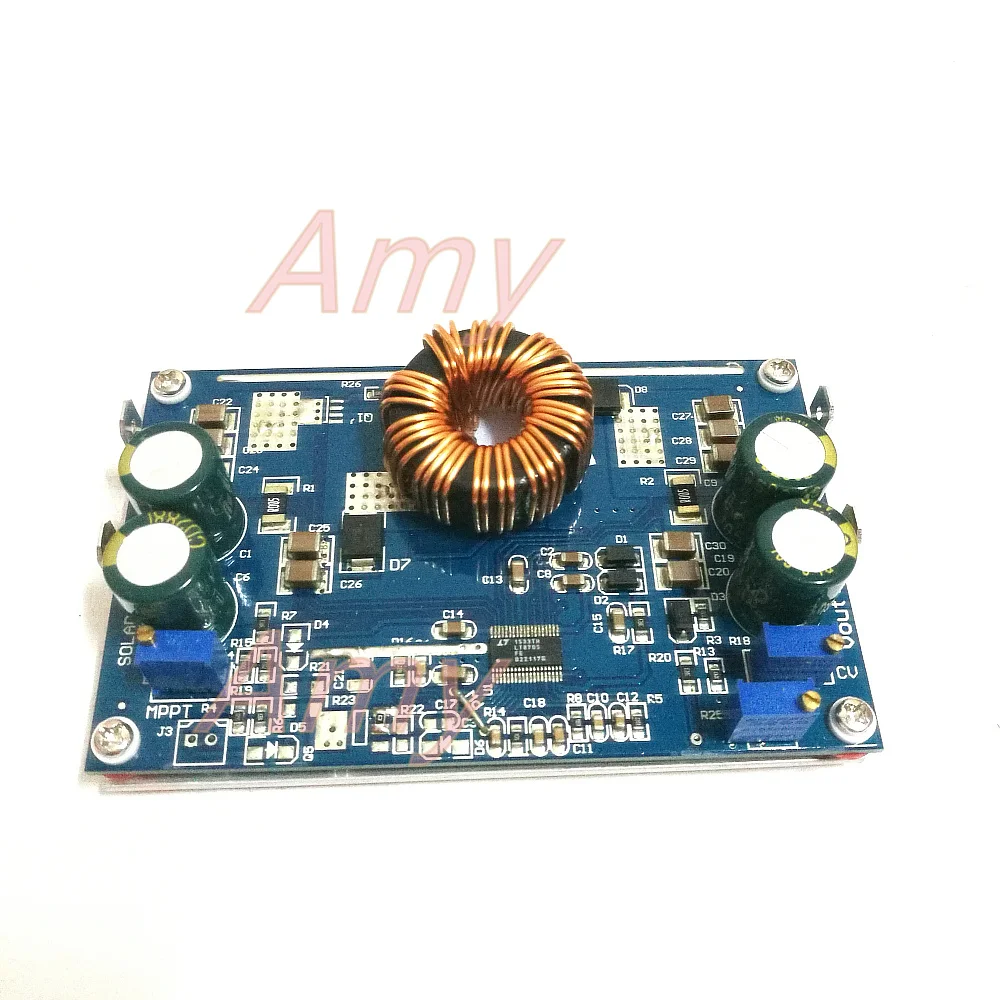

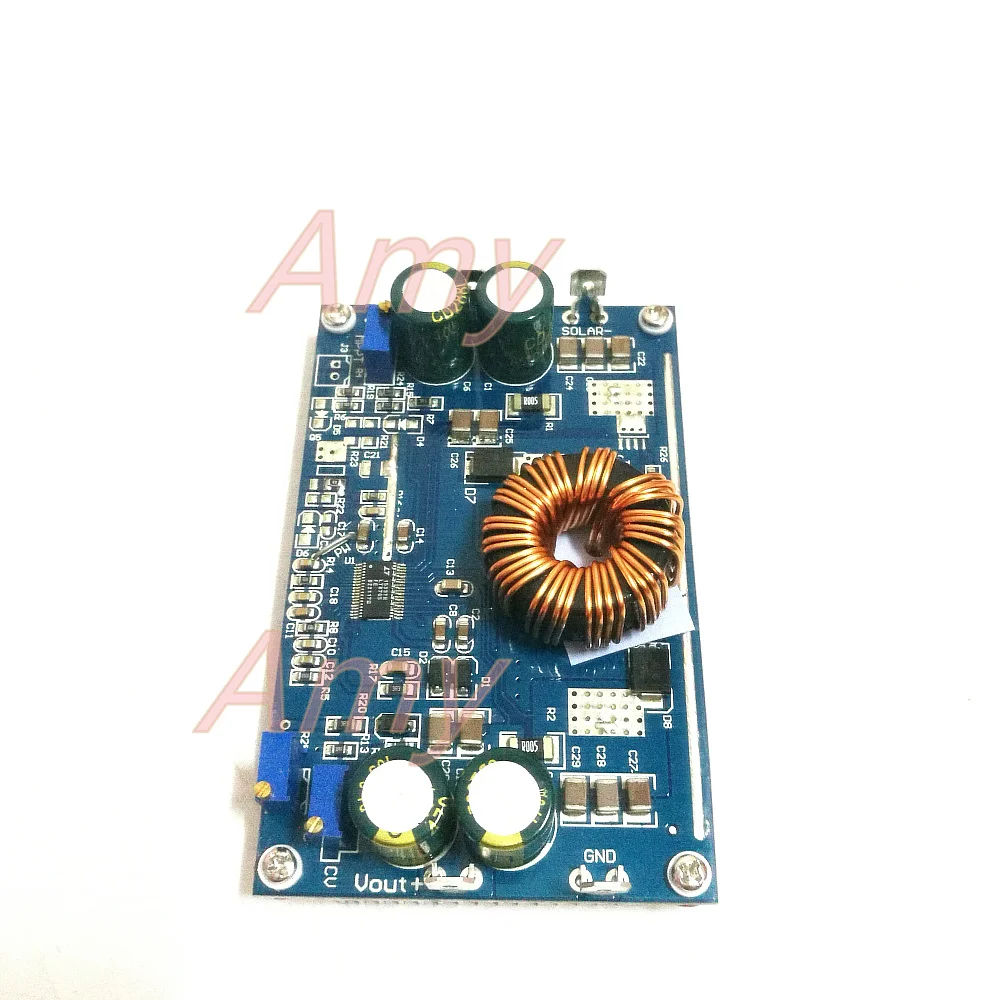

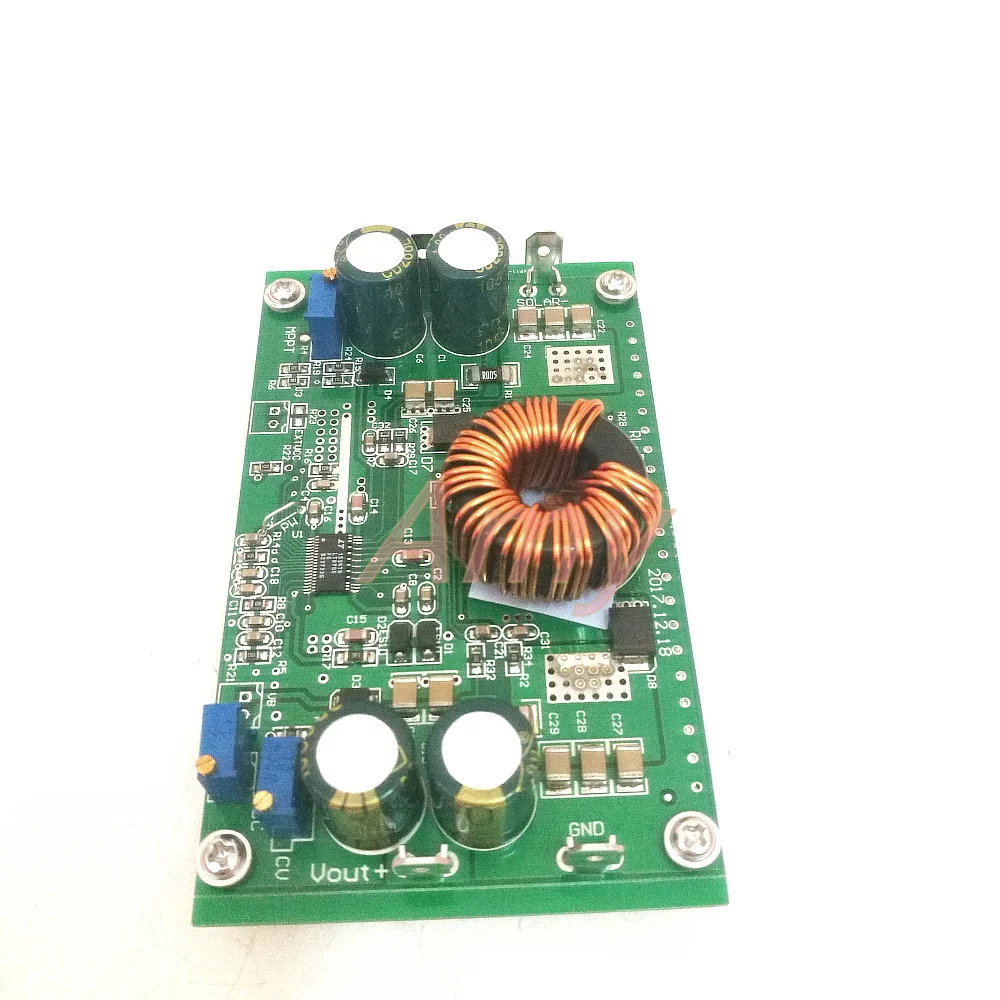

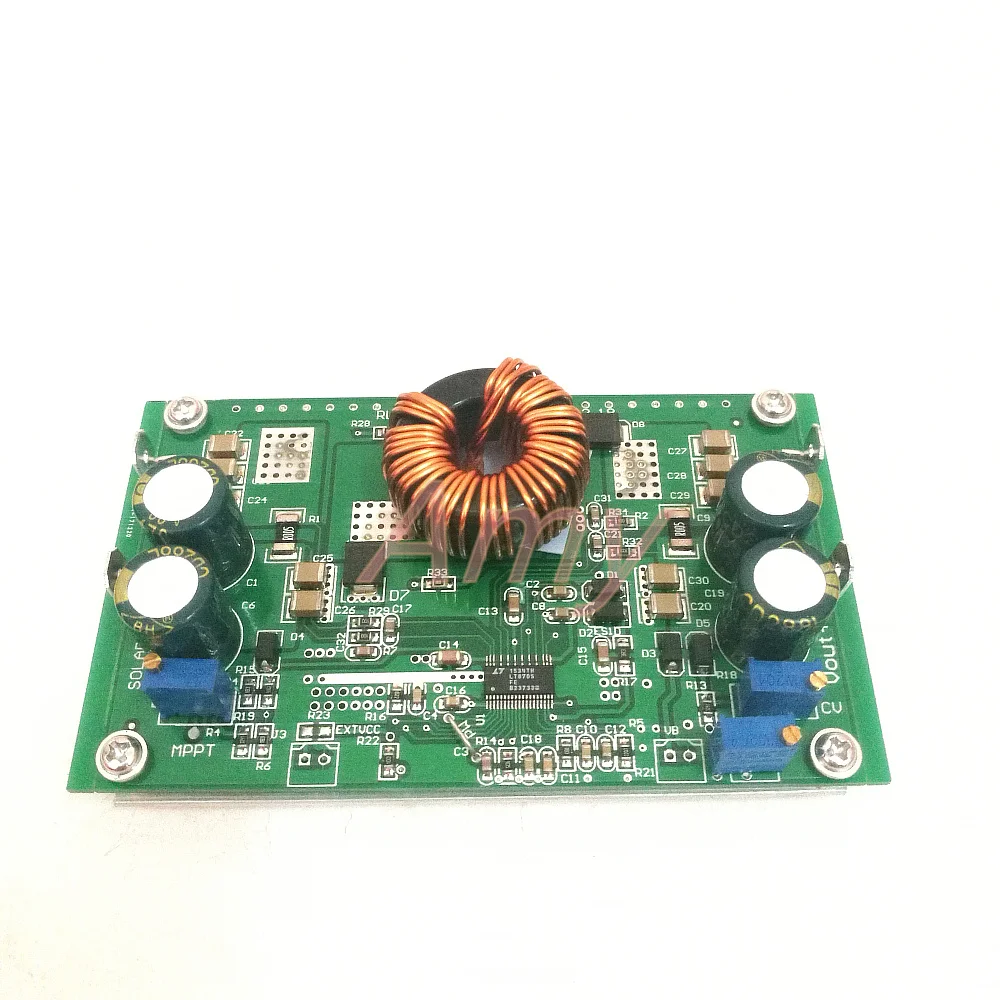

250 вт солнечный MPPT стандартная зарядка автоматическая подъемность LT8705 и давление

250 вт солнечный MPPT стандартная зарядка автоматическая подъемность LT8705 и давление

Отражать фактический цвет случайный передачи

Частичный параметр Описание:

1, Размер модуля: 103*65*24

2, an LT8705 синхронный выпрямитель Автоматическая схема управления подъемным давлением

3, без изоляции BUCK-BOOST

4, контроль режима тока (текущий режим и модуль напряжения см. Ниже, первый лучше, чем последний)

5 Входное напряжение 6-80 в

6 входного тока Регулируемый диапазон 0.5-15A,

7. Диапазон регулируемого входного напряжения: 9-60 в, эта функция подходит для использования на солнечной панели MPPT, подробное описание см.

8-ходовой переключатель регулировки напряжения: 1,3-80V

9, регулирование выходного тока: 0,5-15A (настоятельно рекомендуется в течение 15A, относительно стабильная, форма волны не дрожит)

Модуль преимущества:

-1 шт.С высоким входным рабочим напряжением выше 60 вВыдерживает 80 в импульсное напряжение,

2,Высокий выходной токВыходной ток может достигать 15а и работать в течение длительного времени с максимальным током 20А.

3,Входной/Выходной ток регулируетсяВходной ток регулируется, подходит для ввода в качестве источника постоянного тока, регулируемого выходного тока, особенно подходит для зарядки большого тока батареи, а также железа, литиевых батарей и других крупных зарядных устройств, В основном покрывает все батареи.

4,С функцией регулирования входного и выходного напряженияРегулирование входного напряжения подходит для отслеживания максимального напряжения солнечной панели и достижения максимальной функции отслеживания точки питания в определенной степени.

Управление инструкции по уходу за изделием

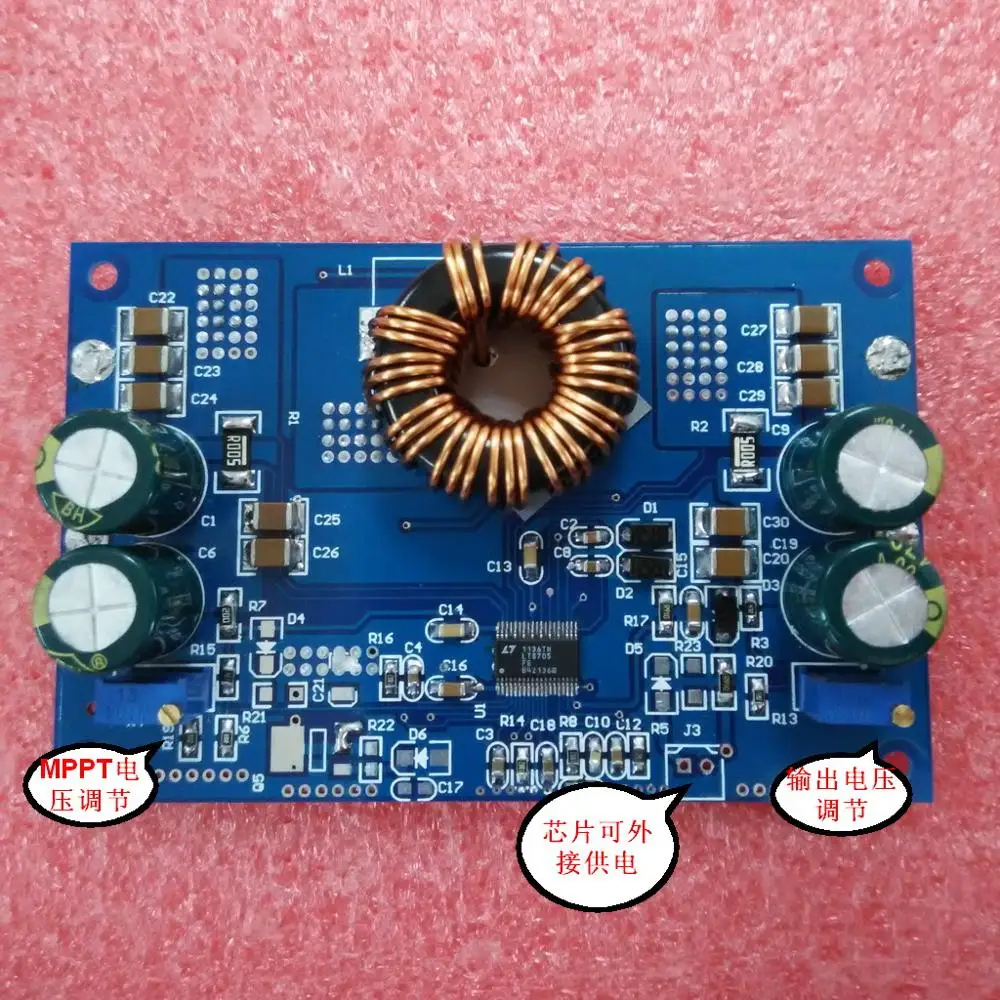

Настроек потенциометров:(На регулирование входного и выходного тока влияет принцип управления чипом, а не линейный во время регулировки)

Выход 2. Методы регулировки потенциометра увеличивают значение регулировки по часовой стрелке.

1 Потенциометр регулировки входного напряженияПредположим, что минимальное входное напряжение установлено в 20 в, и метод регулировки должен вводить мощность 20 в на входе. Потенциометр регулируется против часовой стрелки до тех пор, пока модуль не прекратит выход. Это выключение напряжения со стоимостью 20V. Если вход является источником постоянного тока и нагрузка большая, модуль уменьшит входной ток и сохранит входное напряжение 20 в.

3 потенциометра регулятора выходного напряженияРегулировка по часовой стрелке, выходное напряжение становится больше, против часовой стрелки меньше.

4,Выход текущей регулировки потенциометрМетод регулировки заключается в подключении мультиметра с большой нагрузкой на выходе положительных и отрицательных полюсов (или прямого короткого замыкания с мультиметром),Этот метод не рекомендуется, и точность будет смещенаОтрегулируйте потенциометр против часовой стрелки до тех пор, пока текущее значение счетчика не будет снижено до нужного значения. (Регулирование является предпосылкой входной мощности не ограничено или ограничено значениями, превышающими выходную мощность, регулирование или потому, что входная мощность ограничена, а не правильное выходное значение) С помощью самого модуля измерения регулировки тока для обеспечения выходного напряжения выше 5 в выходной конец соединен с значением тока больше требуемой нагрузки, обратный Отрегулируйте потенциометр до тех пор, пока значение дисплея не достигнет желаемого значения. (Поскольку функция обнаружения выходного тока должна гарантировать, что выходное напряжение выше 3 в, а выходное напряжение менее 3 в после выхода короткого замыкания, И значение выходного тока не может быть отображено).

Если вам нужен модуль, пожалуйста, подробно сообщите об окружающей среде, оцените эффект использования, также дайте несколько предложений по использованию и фактически протестируйте работу по этому параметру перед отправкой.

Применение Спецификация

1,Максимальная зарядка солнечной энергии: функция ограничения входного тока подходит для солнечной панели, заряжающей источник постоянного тока, покупка двух аккумуляторов 200 Вт и зарядного модуля-хороший выбор, выход напрямую соединен с зарядкой аккумулятора, не нужно беспокоиться о анти-орошении, Пока счетчик может выводить и батареи не подключены.

2, автомобильная батарея с большим током, эффективная зарядка, автомобильная Двухступенчатая система зарядки аккумулятора

3, литиевая батарея большой емкости, железная литиевая батарея, высокая текущая зарядка постоянного тока

4,Мощный светодиодный привод постоянного тока

5. Система питания с регулировкой заряда батареи, резервный регулятор базовой станции связи.

6,Полезная модель может использоваться в качестве регулируемого регулятора напряжения с низким требованием (скорость отклика, точность и шум меньше линейного регулятора напряжения, но имеет высокую эффективность и высокие характеристики мощности)

7 других регулируемых приложений постоянного тока

Примечания

1. Выходное напряжение отличается, трубка MOS и конденсатор отличаются, фильтрующий эффект, эффективность и переходная способность отличаются, рекомендуется выбирать в соответствии с фактическими потребностями, вход и выход ниже 40 В, вы можете связаться, чтобы использовать комбинацию других параметров.

2. При измерении Vgs = 6 в сопротивление проводимости MOS составляет всего 3 миллиметра Ом, в определенной степени снижается потеря I2R прямым способом.

3. Входной ток модуля, диапазон регулировки выходного тока 0.5-20A. Чтобы уменьшить потери на сопротивлении выборке, Минимальный ток регулирования составляет 1А, и требуется небольшой ток

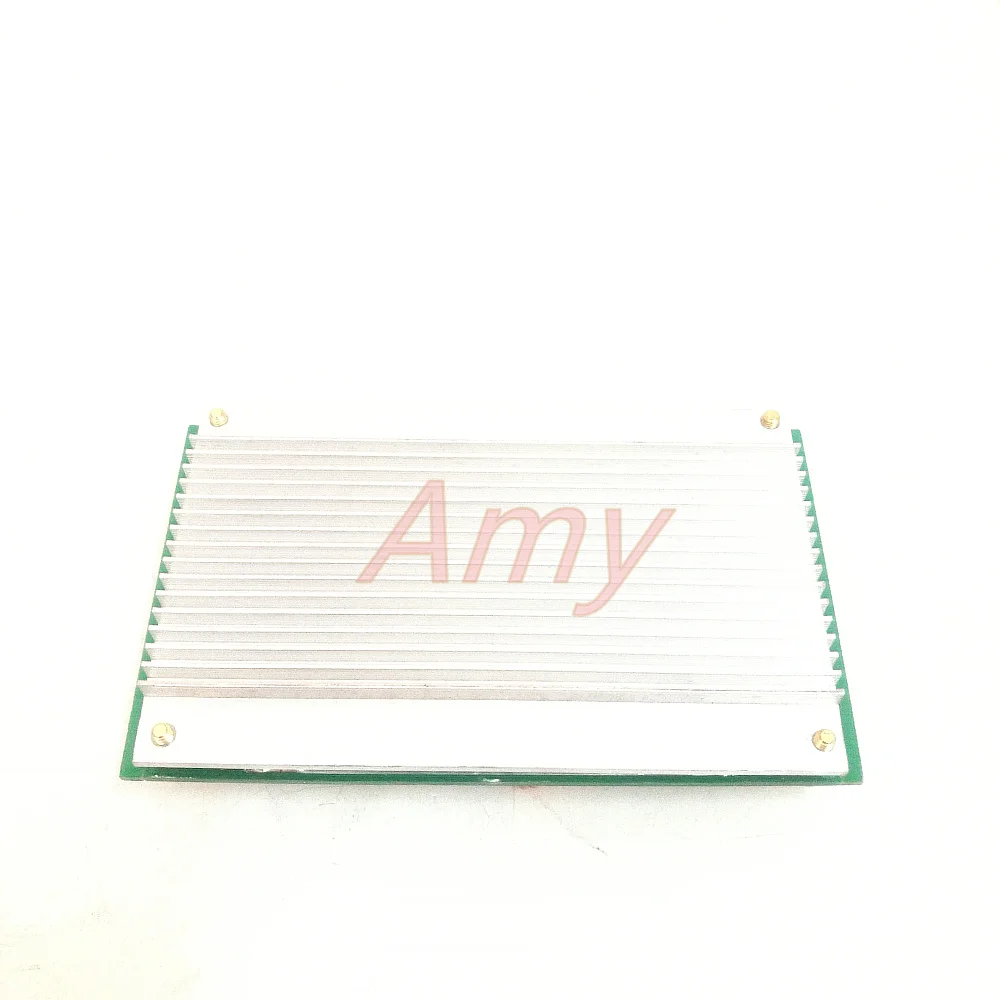

4, соотношение входного и выходного сигнала в 2 раза меньше, чем долгое время, чтобы работать около 10 А, без давления, 15 А или более должны усиливать тепловыделение. Хорошая теплоотдача, длительный срок службы.

Другое

DC-DC режим тока контроллера и разница в режиме напряжения:

Напряжение режим: только один Напряжение отзывы петля изменения ШИМ после Напряжение сигнал может быть изменен. Динамический отклик плохой и требует большего конденсатора фильтра. Система не имеет встроенной защиты тока и может быть частично добавлена и не включена в отзывы системы.

Режим тока: Быстрый динамический отклик, хорошая стабильность, индуктивный ток, мягкий пусковой ток, точные и быстрые отзывы, легкий поток; Легко конструировать отзывы; Относительно низкие требования к емкости; режим с индуктором, отзывы о токе, двойной цикл управления, отзывы о напряжении.

Слежением за максимальной точкой мощности, функция:34V34V34V

Слежением за максимальной точкой мощности

1:

258V14V

34
