DC 3 6 в 0 03 A Светодиодный драйвер постоянного тока Регулируемая Фотографическая

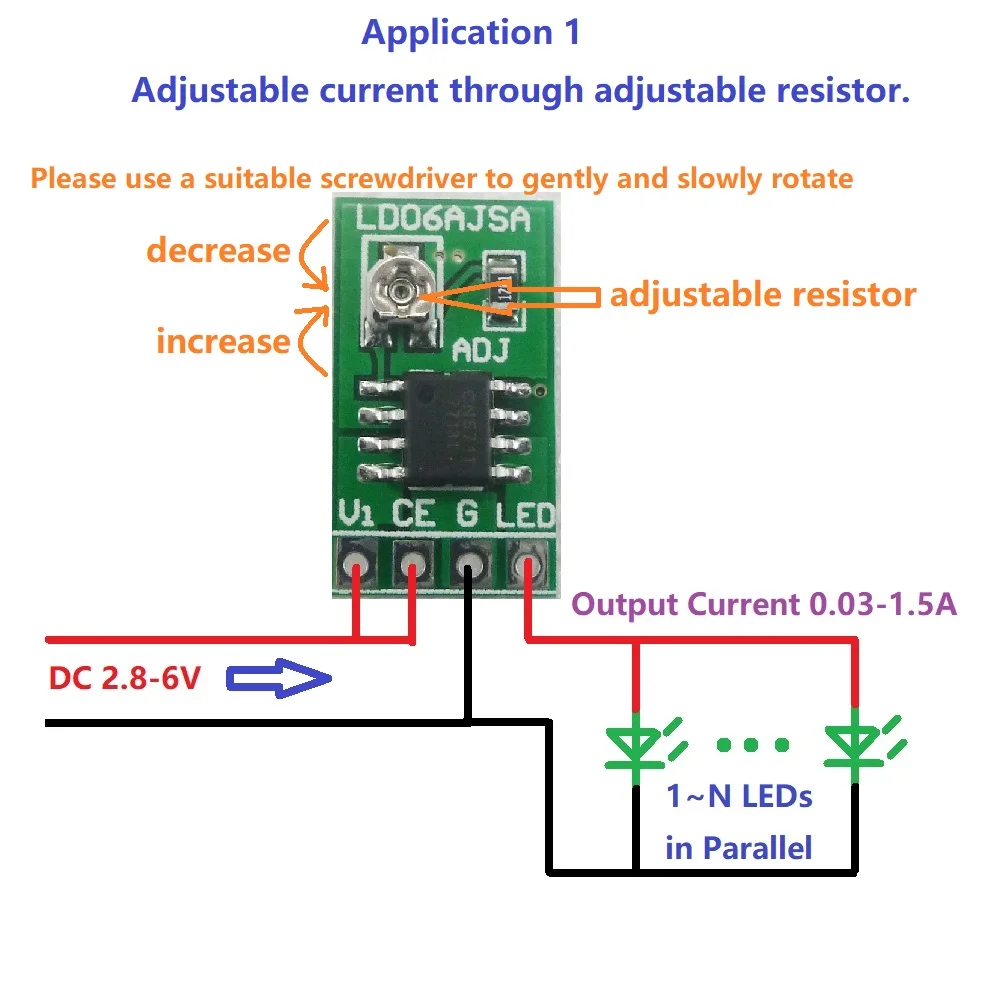

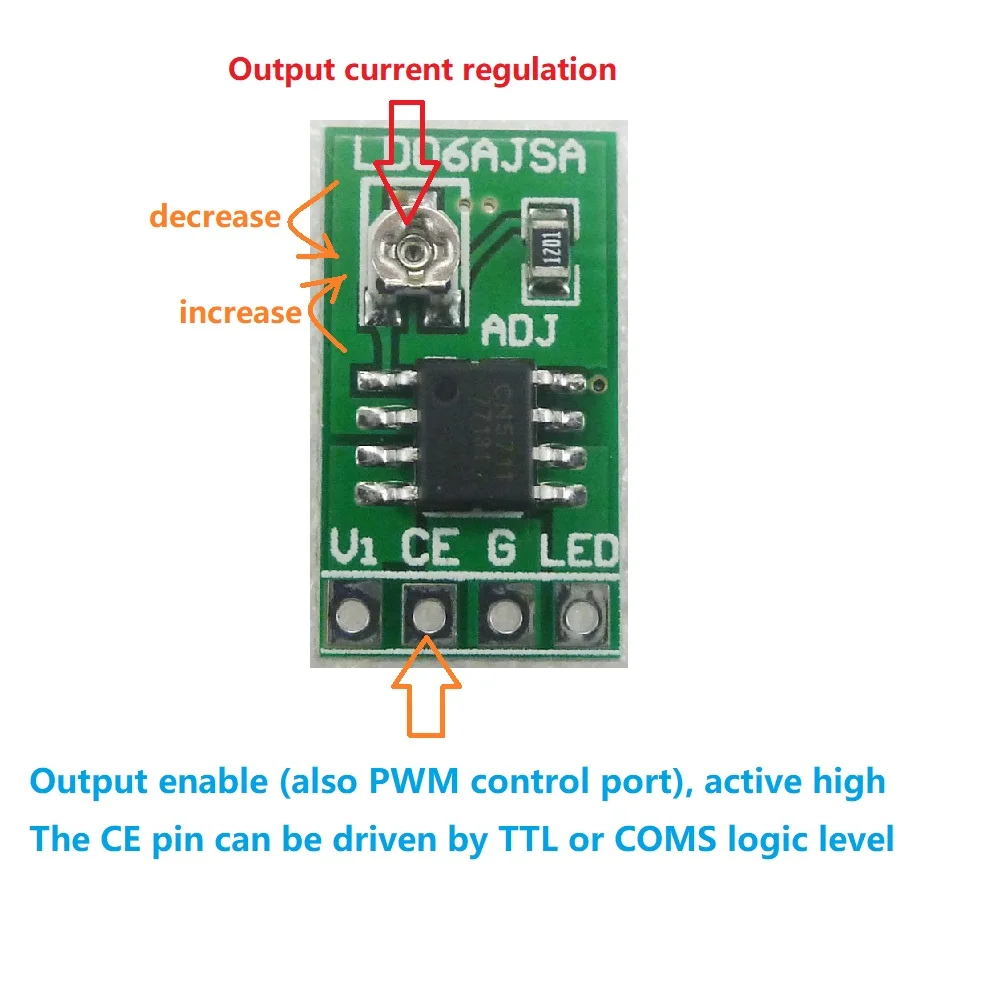

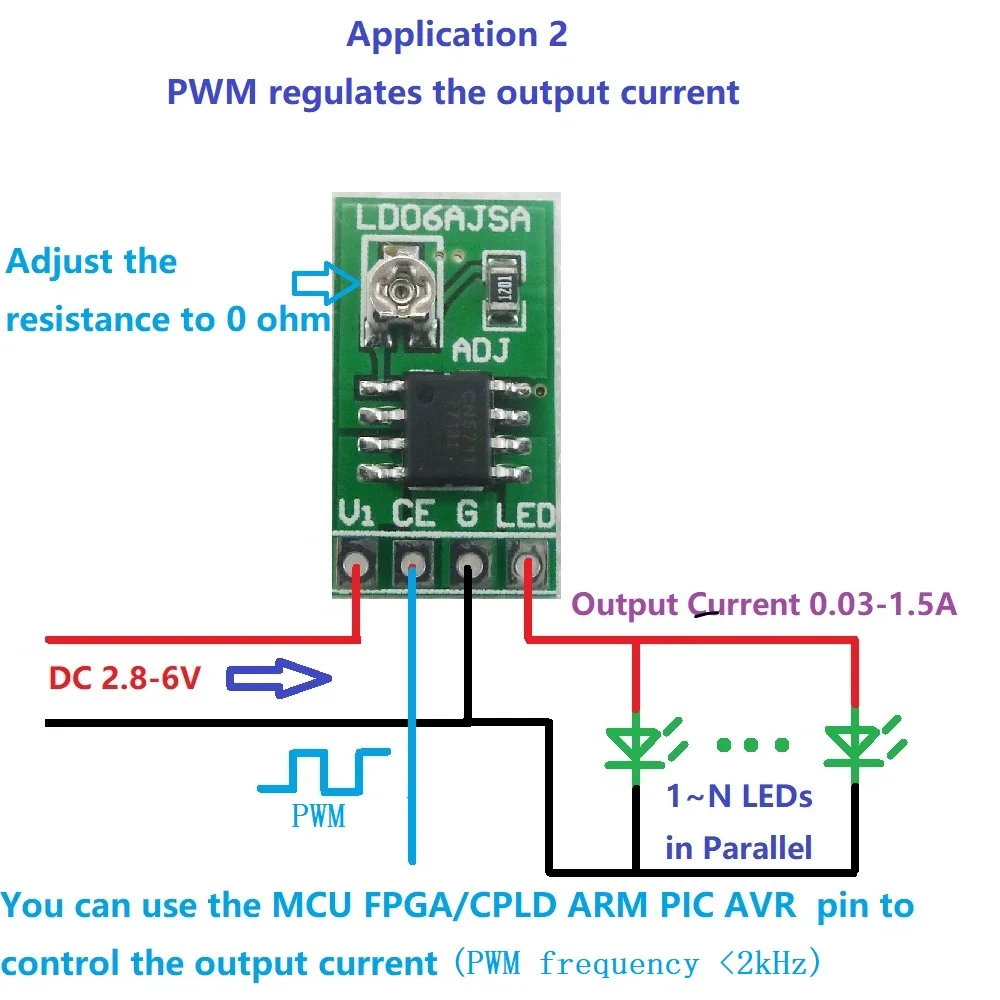

Название продукта:DC 3-6V 0,03-1.5A светодиодный драйвер постоянного тока Регулируемый Модуль ШИМ Плата управления для Arduiuo UNO MEGA2560 макетная плата PIC ARM   Упаковочный лист:1 шт. 0,03-1.5A светодиодный драйвер постоянного тока Регулируемый модуль (с штифтом)Описание:Рабочее напряжение: DC 2,8-6V (идеально подходит для 3V 3,3 V 3,7 V 4,5 V 5V 6V светодиодный драйвер)Выходной ток: 0,03-1.5AМаксимальная выходная мощность: 10 ВтМожет управлять светодиодами 1-16 шт. 2,8-6 в (максимальный ток не превышает 1,5a)Регулирование тока: 1 через Регулируемое сопротивление; 2 через Управление ШИМЧип для регулирования температурыПо сравнению с LED токовой защитыДиапазон рабочих температурРазмер (не включает в себя какие-pin) : 18 мм x 10,3 мм x 2,8 ммВес: 0,86 г Применение 1: проводка в соответствии со следующей фигурой, используйте подходящую отвертку мягко и медленно Поворачивайте Регулируемое сопротивление.Применение 2: Настройте Регулируемое сопротивление до 0 Ом (или Максимизируйте ток в соответствии с приложением 1), а затем используйте выходной сигнал MCU PWM для контроля выходного тока светодиодаЧастота сигнала PWM должна быть менее 2 кГцLD06AJSA/B представляет собой Управление током интегральная схема работы от входного напряжения 2,8 до 6В постоянныйВыходной ток может быть установлен до 1,5a с внешним резистором. LD06AJSA/B состоит из высокой точности справкиНапряжение, усилитель, зеркало тока и т. д. транзистор питания на чипе и блок чувствительности тока значительно уменьшаютКоличество внешних компонентов, что делает LD06AJSA/B идеальным для светодиодного драйвера.В тех случаях, когда CE pin высока, входное напряжение превышает сумму в 2,8 V, и больше, чем LED прямое напряжение плюсТребуемое падение напряжения, функции LD06AJSA/B обычно обеспечивают постоянный ток от светодиодного штифта.LD06AJSA/B принимает регулирование температуры вместо функции защиты температуры, температураРегулирование позволяет непрерывно включать светодиод в случае высокой температуры окружающей среды или высокого напряженияПадение. Когда температура соединения LD06AJSA/B достигает около 135 ° C, блок внутреннего регулирования температурыУменьшает светодиодный ток, так что Температура соединения больше не будет расти. Эта функция позволяет пользователямМаксимизируйте использование мощности чипа, не беспокойтесь о перегреве чипа иПовреждение микросхемы или внешних компонентов.LD06AJSA/B также имеет функцию включения чипа, которая может выключить весь чип для ограничения токаПотребления в соответствии со 1uA.LD06AJSA/B также принимает блок защиты от перегрузки по току. Когда ток светодиода приближается к 1.9A (Типичный),Блок защиты от перегрузки по току начинает функционировать, чтобы предотвратить дальнейшее увеличение тока светодиода.
