Светодиодный RGB светильник Dream Circle DIY Kit модуль музыкального спектра 8х32

Светодиодный RGB светильник Dream Circle DIY Kit модуль музыкального спектра 8х32

Обратите внимание:

Эта установка DIY более сложна для установки, пожалуйста, проявите терпение до тех пор, пока установка не будет закончена!

Перед запуском установки рекомендуется просмотреть руководство по монтажу!

1. Введение

Это светильник Куб DIY kit то, что вам нужно для сварки и собрать самостоятельно. Нижняя пластина включает в себя печатную плату и компоненты. Светодиодный фонарик 256 дюймов создает цилиндрическое стереозвуковое пространство. -Различные крутая модель придадут вам трехмерный эффект. Это лучше, чтобы посмотреть в ночное время.

2. Параметр

Нет.

Параметр

Соотношение цена/качество

1

Модель

Светильник куб

2

Работа Напряжение

DC 5V

3

Тип питания

Мини USB

4

Установите Размеры

D115 * H150mm

3. Функция

1>. 8*32 (точечная матрица) светодиодный

2>. Различные режимы могут быть переключены по вашему желанию:
1). Автономные модели анимации (до дюжины)
2). Анимационная модель алфавита (четыре фестиваля на английском языке)
3). Четыре английского языка:
Я люблю тебя
С днем рождения
С Новым Годом
Счастливого Рождества
4). Режим музыкального спектра (четыре аудио режима)
Спектрный режим должен быть подключен к входному аудиосигналу, таким образом, оптический куб может бить ритм музыкального спектра.

3>. Печатная плата использует классическую краску черного цвета, что дарит таинственное ощущение.

4>. Переключение в режиме реального времени с помощью пульта дистанционного управления или кнопки.

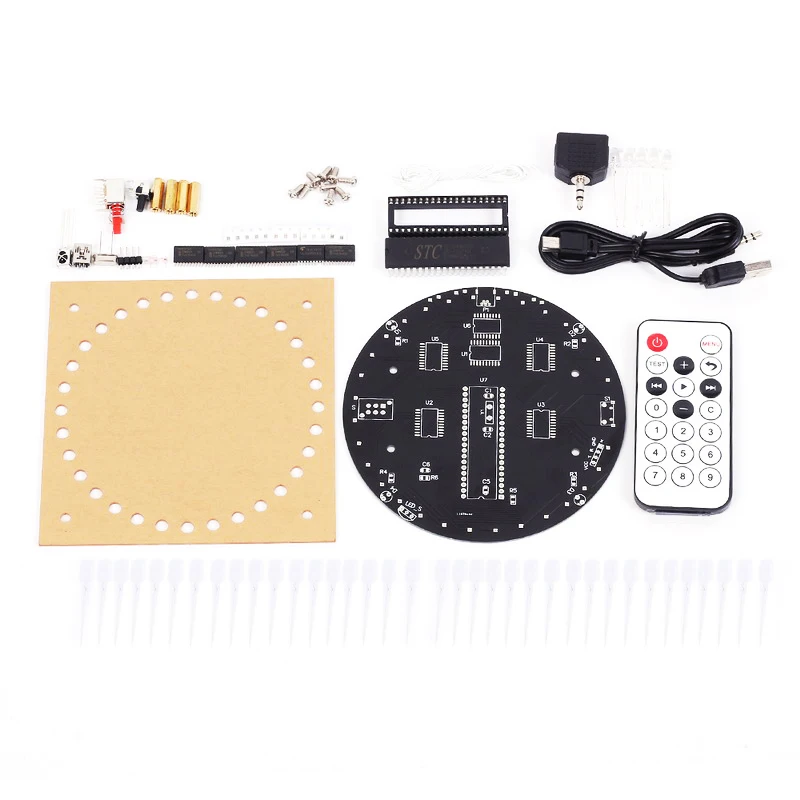

4. СПИСОК КОМПОНЕНТОВ

Нет.

Имя компонента

PCB маркер

Параметр

Кол-во

1

74AC573

U1-U5

Лапками углублением SOP-20

5

2

ULN2803

U6

Лапками углублением SOP-18

1

3

40Pin IC гнездо

U7

DIP-40

1

4

STC12C5A60S2

U7

DIP-40

1

5

SMD 0805 конденсатор с алюминиевой крышкой

C1,C2

27pf

2

6

SMD 0805 конденсатор с алюминиевой крышкой

C5

47pf

1

7

SMD 0805 конденсатор с алюминиевой крышкой

C6

10 мкФ

1

8

SMD 0805 Резистор

R1-R5

1K

5

9

SMD 0805 Резистор

R6

10K

1

10

Кварцевый резонатор

Y1

12 МГц

1

11

Светодиодный розовый

D1-D4

5 мм

4

12

Мини usb-патрон

P1

1

13

Кнопка

S1

1

14

Инфракрасный приемник

LED-S

VS1838B

1

15

Бистабильным самоблокирующимся переключателем

S

1

16

Светодиодный RGB

5 мм

256

17

Пульт дистанционного управления Управление

1

18

Аудио-адаптер

1

19

Мужской Pin-код

X

4P

1

20

M3 винт

4

21

M3 Медь столб

M3 * 15

4

22

Акриловый шаблон

1

23

Мощность аудио кабель

1

24

Кабель

100 см

1

25

Печатная плата

D115mm

1

5. Базовая инструкция

1>. MINI USB: интерфейс питания и аудиовход;

2>. Индикатор: рабочий индикатор;

3>. Выключатель питания: вкл./выкл.;

4>. Инфракрасный приемник: используется с пультом дистанционного управления;

5>. UART: пользовательский интерфейс программирования. Пользователь может пропрограммировать свой собственный код для загрузки кода через этот интерфейс. Оригинальный код внутри чипа будет перезаписан (не рекомендуется);

6>. Переключатель режима: Переключение режима дисплея;

6. Описание кнопки дистанционного управления

7. Часто задать вопросы:

1>. Почему светодиодный индикатор не может быть ярким, как в одном слое, так и в той же колонне?

В: штифты не припаиваются и не исчезают. Пожалуйста, проверьте припаянные штифты и исправьте их снова

2>. Почему колонна или слой не яркий?

В: Пожалуйста, ознакомьтесь со схемой, найдите соответствующий чип, перепайте штифт, чип может быть припаянным или непаянным.

8. Шаги установки (пожалуйста, проявите терпение, установите!)

Обратите внимание:

Эта установка DIY сложнее быть установлена, пожалуйста, проявите терпение до тех пор, пока установка не будет закончена.!

Перед запуском установки рекомендуется просмотреть руководство по монтажу!

Советы:

1>. Сначала установите SMD компоненты;

2>. В основном устанавливается на сложную деталь;

3>. Обратите внимание на направление установки компонентов.

4>. Убедитесь, что паяльник не прикасайтесь к компоненты в течение длительного времени. В противном случае это легко повредить компоненты.

Для установки шагов, пожалуйста, оставьте сообщение нашему послепродажному продавцу, чтобы получить его, спасибо!
