Основные характеристики:

Это экономичная и практичная высокая производительность и высокая надежность PoE удаленное питание оборудования на основе стандарта IEEE 802.3at, он может разделить мощность и сигнал данных от сетевого кабеля, может использоваться с оборудованием источника питания (Инжектор PoE), который совместим с IEEE802.3af, и питания и данных для не PoE сетевого оборудования.

1) Поддержка передачи данных 10/100 Мбит/с

2) 44-57 вольт широкий Сила входного напряжения делает его очень удобно для использования на постоянном токе от DC48V питание от генератора или PoE источника питания оборудования, стандартный или нестандартный PoE инжектор, коммутатор питания через Ethernet, И т. д.

3) Источник питания DC12V, который очень подходит для небольшого сетевого оборудования.

4) дизайн защиты от молнии, эффективно защищает PD от молнии и экономит потери, пожалуйста, положите его близко к земле!

5) Высококачественная конструкция обеспечивает стабильную и надежную работу оборудования.

6) Советы: Держите устройство в воде, достаточно места для рассеивания тепла, правильно Подключите наземную линию, чтобы продлить срок службы.

Шаги установки:

Шаг 1: Подключите шнур питания переменного тока к инжектору PoE, и будет включен светодиодный индикатор питания и PoE.

Шаг 2: Подключите порт инжектора «Data/in» к переключателю Non PoE через кабель Cat5e/6/7 и установите правильное напряжение (5 В, 9 В или 12 В) регулируемый DIP-переключатель на одной стороне PoE splitter (настройка по умолчанию 5 В)

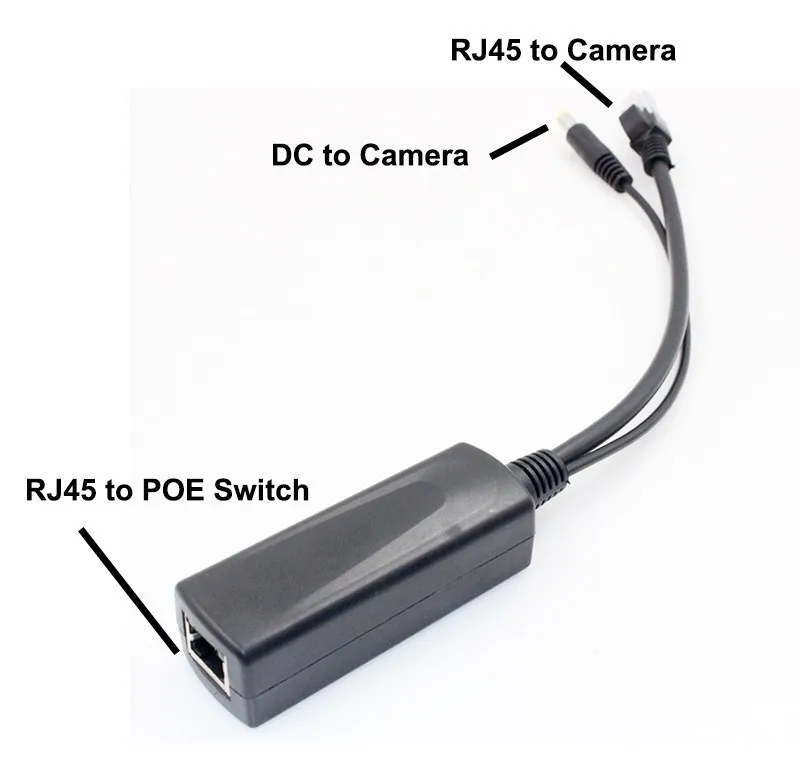

Шаг 3: Подключите порт «Power + Data» сплиттера и «P + D/Out» порт инжектора через Ethernet кабель, и убедитесь, что «светодиод питания сплиттера включен.

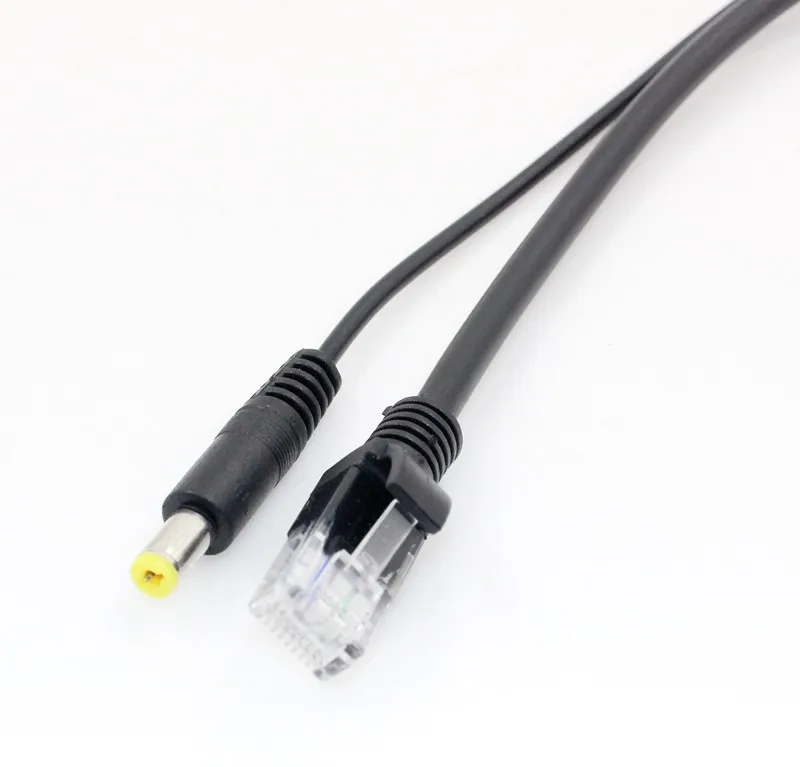

Шаг 4: Подключите кабель «Power Out» сплиттера к разъему питания сетевого устройства и Подключите кабель «Data Out» сплиттера к порту RJ45 сетевого устройства.

Шаг 5: Проверьте, включено ли сетевое устройство. Если нет, пожалуйста, убедитесь, что питание включено для инжектора и сплиттера, и все кабели подключены правильно.

Номер модели

YN-IPC100-A

Порт

1CH 10/100 м Самостоятельная адаптация RJ45 порт

1CH RJ45 порт с поддержкой PoE

Сетевой интерфейс

100BASE-TX: CAT5 или выше неэкранированная витая пара UTP(<100 м)

Вход питания

45-55 в/0.65A(30 Вт)

Выходная мощность

DC12V 1.2A(24 Вт)

Протокол POE

Стандарт IEEE 802.3af/at

POE Pin

1,2(+), 3,6(-)/4,5(+), 7,8(-)

Светодиодный индикатор

Статус PoE

Защита от молнии

Да

Рабочая среда

Рабочая температура: 0 ~ 40C

Температура хранения: -40 ~ 70C

Рабочая влажность: 10% ~ 90% (без уплотнения)

Температура хранения: 5% ~ 90% (без уплотнения)

Размер (Д * Ш * В)

94 мм * 35 мм * 28 мм
