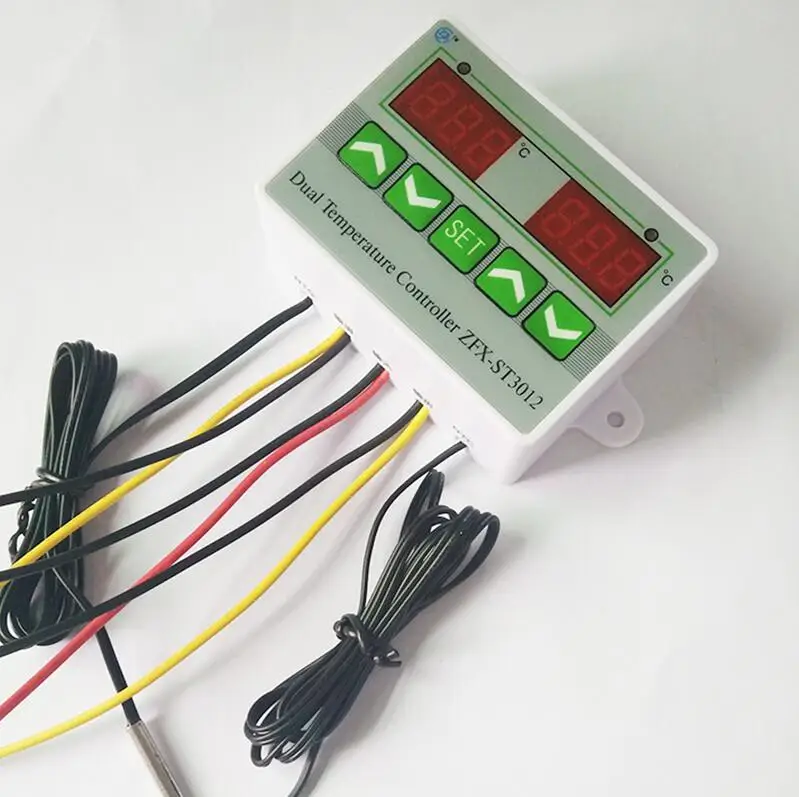

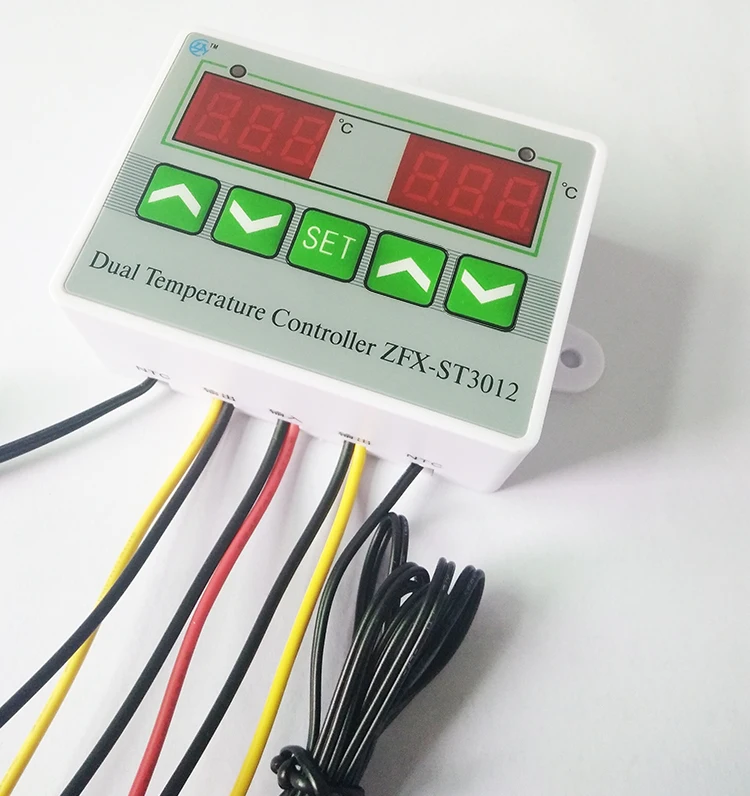

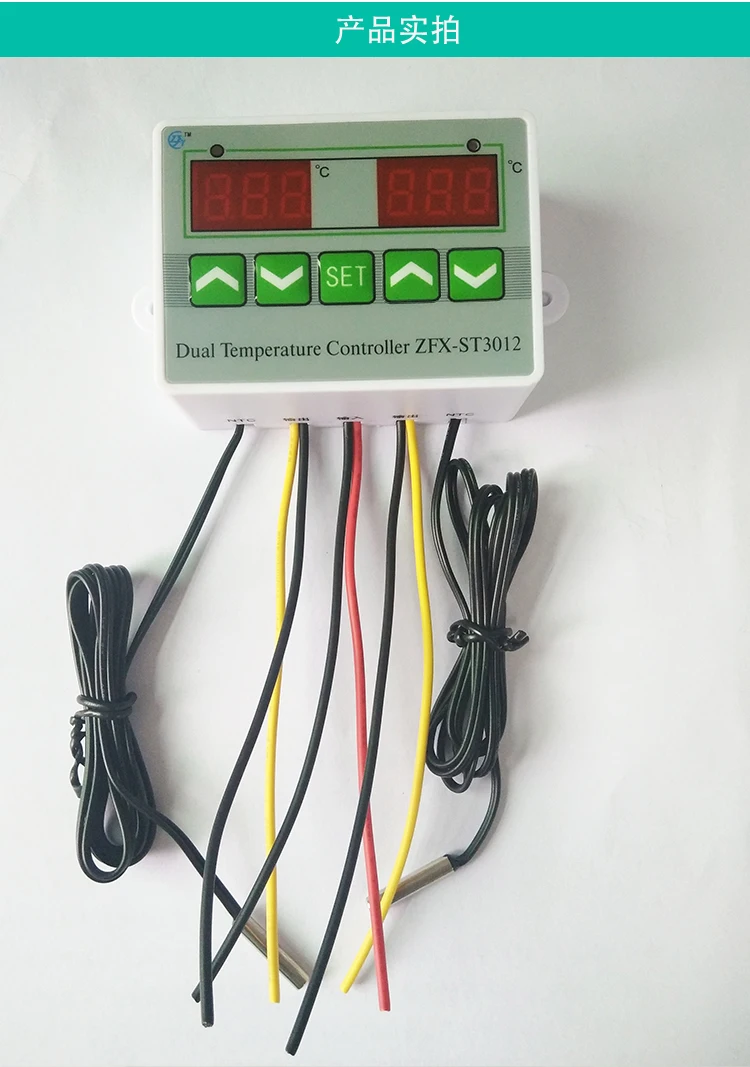

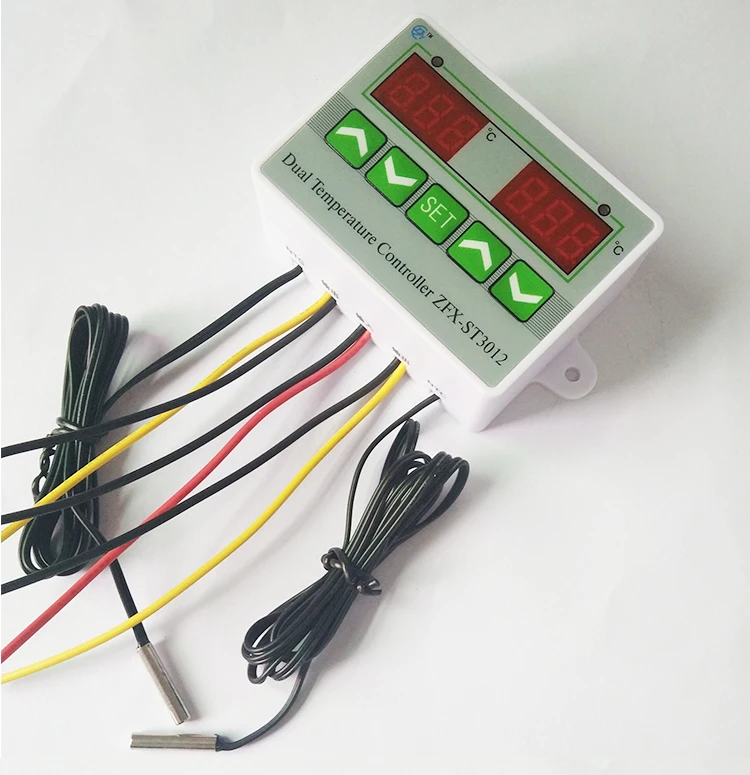

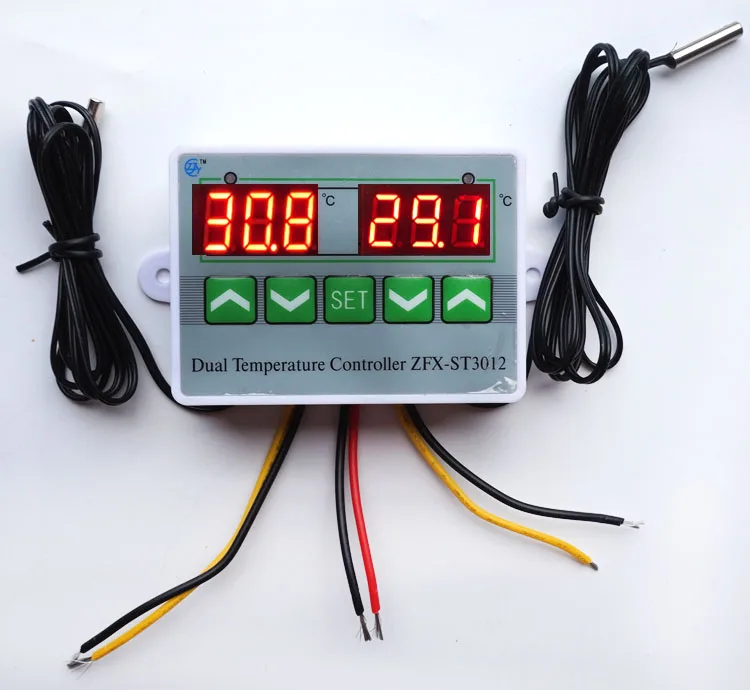

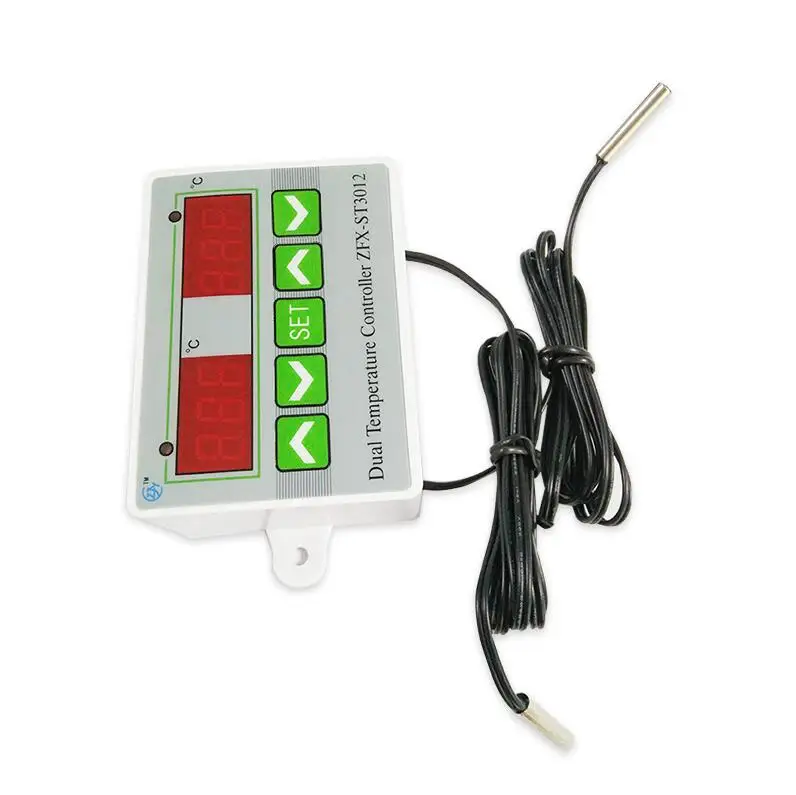

Цифровой светодиодный термостат с двойным термометром 220 В перем. Тока 12 24

Цифровой светодиодный термостат с двойным термометром 220 В перем. Тока 12 24

RM1307731645732013

Это двойной дисплей и двойной регулятор температуры, он может управлять охлаждением или нагревом двух продуктов, Метод настройки одинаковый с левого и правого.

* Технические параметры.

Диапазон контроля температуры:-50 ℃ ~ 110 ℃

Температура погрешность измерений: ± 0,5 ℃

Модель датчика: ntc(10K/3435)

Точность управления: DC12V/DC24V/AC110V ~ 230V (можно выбрать)

Рабочий ток: MAX200Ma

Релейный контактный ток: AC5A/220 В

Сохранение даты: доступно.

Рабочая температура: 0 ℃ ~ 50 ℃

Температура хранения:-10 ℃ ~ 60 ℃

Метр Длина: 90 мм (Д) * 60 мм (Ш) * 26,5 мм (H)

Размер отверстия: 70 мм (Д) * 50 мм (В) л

Длина распределительного щупа-1 м, размер щупа: Φ4 мм * 20 мм

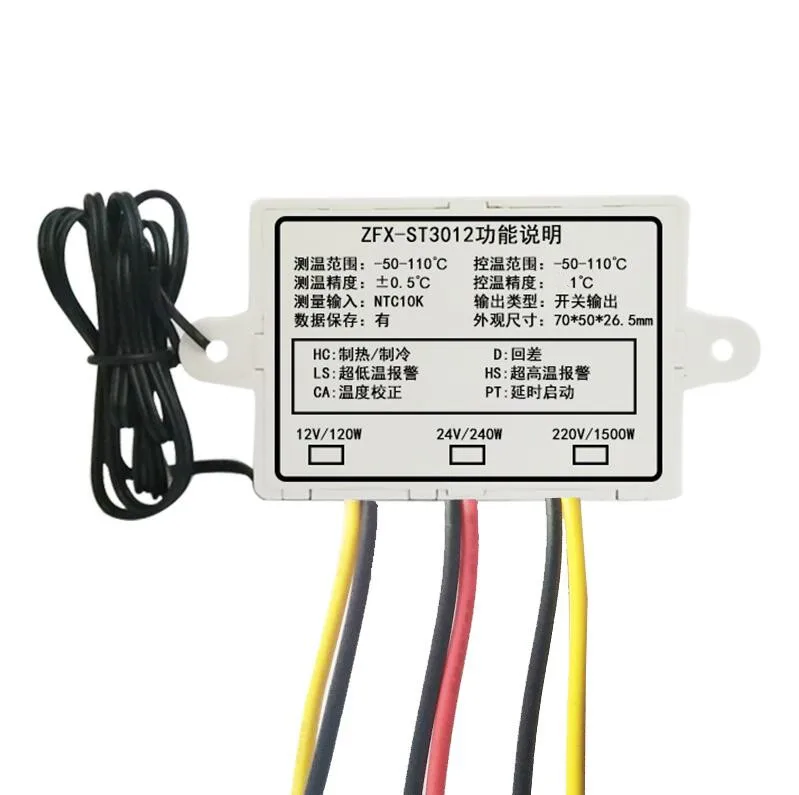

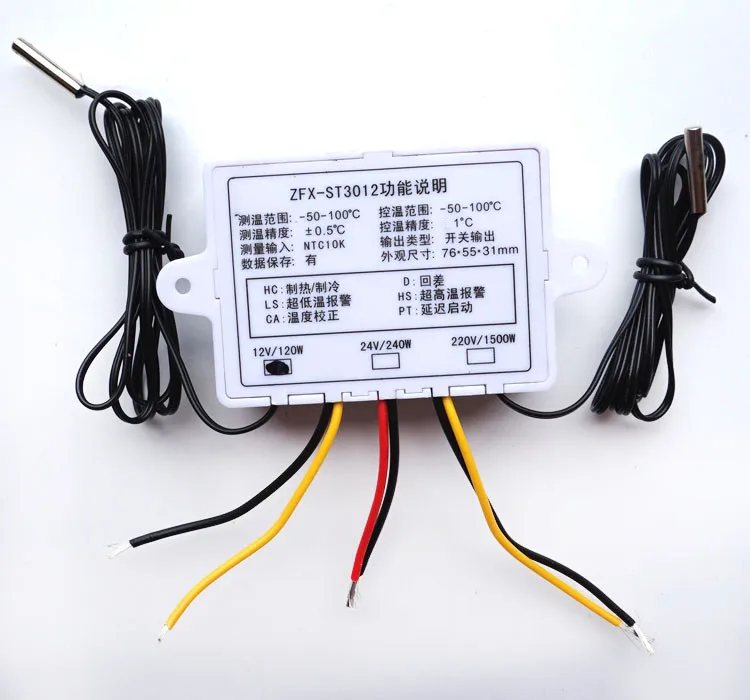

* Описание кода меню

Код меню

Уточните

Объяснение

Блок

HC

Холодильное оборудование/Отопление

Набор рабочих режимов термостата

H = нагрев C = охлаждение

D

Возвратная разница

Разница температур между запуском и отключением

℃

V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ LS

Холодильник сверхнизкой температуры

AL-L

℃

HS

Ультра-температура

AL-H

℃

CA

Температура коррекции

℃

Герметизирующая ptfe-лента

Задержка старта

Минимальное время простоя

Минута

Нажмите на кнопку «SET», и замигает левый экран. Нажмите «вверх» и «вниз», чтобы регулировать диапазон температур, нажмите правой кнопкой «вверх» или «вниз», чтобы сохранить затем выход.

Нажмите дважды «установить» панель и правильный экран мигает, нажмите «вверх» и «вниз» ключ доска для регулировки температуры, нажмите правой «вверх» и «вниз» доска (любой) для сохранения после этого выхода.

Время запуска и остановки

В режиме ожидания электрическое нажатие «SET» один раз, запуск времени, Попеременный экран.

Нажмите на кнопку «SET», три секунды, чтобы включить настройки параметров управления.

Нажмите ▲или board клавишная панель, выберите «Настройка меню». Затем снова нажмите SET key board, чтобы перейти в соответствующее состояние настройки параметров управления, нажмите ▲или ▼ key board, чтобы отрегулировать параметры, которые необходимо изменить. Нажмите кнопку «SET», чтобы выйти из системы после настройки, или выйти из системы с задержкой на 6 секунд.

◆Вентилятор охлаждения. Нагрева Настройка режима n/a

Нажмите кнопку «SET» менее 3 секунд, вокните на дисплей в меню, код «HC» отображается на экране, нажмите «set», чтобы открыть режим работы. Пресс» ▲» или «▼», чтобы настроить параметры. «С» означает режим охлаждения, «H» означает режим нагрева.

◆Функция разницы в возврате товара;

Максимальная температура была ограничена, а разница в возврате между запуском и закрытием вниз.

◆Параметры разницы при возврате товара.

Нажмите на кнопку «SET» менее 3 секунд, вокните на дисплей меню, нажмите «SET» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «D», нажмите на клавиатуру «SET», чтобы отобразить значение разницы в возврате. Снова нажмите на клавиатуру «▲» и «▼», чтобы изменить параметры.

◆Температура функция коррекции

Когда есть отклонения между температурой измерения и стандартной температурой. Значение измерения машины и стандартная температура, можно настроить под функцию коррекции температуры. Температура После коррекции = температура перед коррекцией + значение коррекции (значение коррекции может быть положительным, отрицательным и нулевым)

◆Настройка коррекции температуры.

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «▲» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «CA», нажмите «SET» на дисплее клавиатуры, значение коррекции температуры, нажмите кнопку «▲» и «▼» снова, чтобы изменить параметры.

◆Функция защиты от задержки:

Нажмите на клавиатуру «SET» менее 3 минут. Войти в меню дисплея. Нажмите на клавиатуру «▲» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «PT», нажмите на клавиатуру «SET», отобразится Настройка защиты от задержки, снова нажмите на клавиатуру «▲» и «▼», чтобы изменить параметры.

◆Ультра-Температурная сигнализация

Если измерение температуры ⑤ контроль температуры + реле сигнализации Ач приведено в движение, регулятор температуры тревожный, экран дисплея попеременно показывает «H» и текущую температуру. Затем нажмите на любой клавиатуры, чтобы остановить сигнал тревоги и выключить сигнал тревоги

◆Ультра-Температурная сигнализация

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «SET» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «HS». Нажмите «set», на клавиатуре отображается установленное значение ультратемпературы, нажмите «▲» или «▼», чтобы снова отрегулировать параметры, установите «HS как «0», вы можете выключить функцию будильника.

◆Ultralow функция сигнализации температуры

Измерение температуры <реле сигнализации с контролем температуры LS,

Регулятор температуры, оповещение. Дисплей С попеременным дисплеем, ing «L» и настоящей температурой, нажмите на клавиатуру и выключите релейный выход.

◆Ultralow настройка температуры сигнализации

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «SET» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «LS», нажмите кнопку «SET», на клавиатуре отображается установленное значение сверхвысокой температуры, нажмите кнопку «▲» или «▼» снова для настройки параметров, установите «LS» как «0», вы можете выключить функцию будильника.

Статус индикатора светильник в представлении.

Зеленый цвет означает рабочий индикатор светильник, зеленый светильник длинный яркий означает, что состояние охлаждения или нагрева. Красный светильник, мерцающий, означает задержку запуска, и имеет функцию настройки. Красный светильник, длинный, яркий, означает состояние установки.

Нажмите «SET» 3 секунды, чтобы перейти в высококлассную систему настройки меню. Во время настройки нажмите на клавиатуру «▲» или «▼», чтобы выбрать меню, которое необходимо изменить. Затем нажмите на клавиатуру «SET» и снова впишитесь в состояние связанных с ними параметров контроллера, нажмите кнопку «SET» или «▼», чтобы отрегулировать параметры контроллера, которые необходимо изменить, после настройки извлекается с помощью клавиатуры «SET». Контроллер температуры автоматически перезапуск.

Помехи Дисплей.

7. Внимание!

◆ Подключить к правильному рабочее напряжение, машина обычных рабочих в пределах ± 10% Стандартное входное напряжение

◆Подсоедините к электрической нагрузке меньше, чем Максимальная управляющая мощность регулятора температуры. Если превышает, пожалуйста, используйте с контактором переменного тока.

◆Подключите к правильному источнику питания, нагрузке, датчику, контроллеру температуры, который будет поврежден после подключения к неправильному проводу.

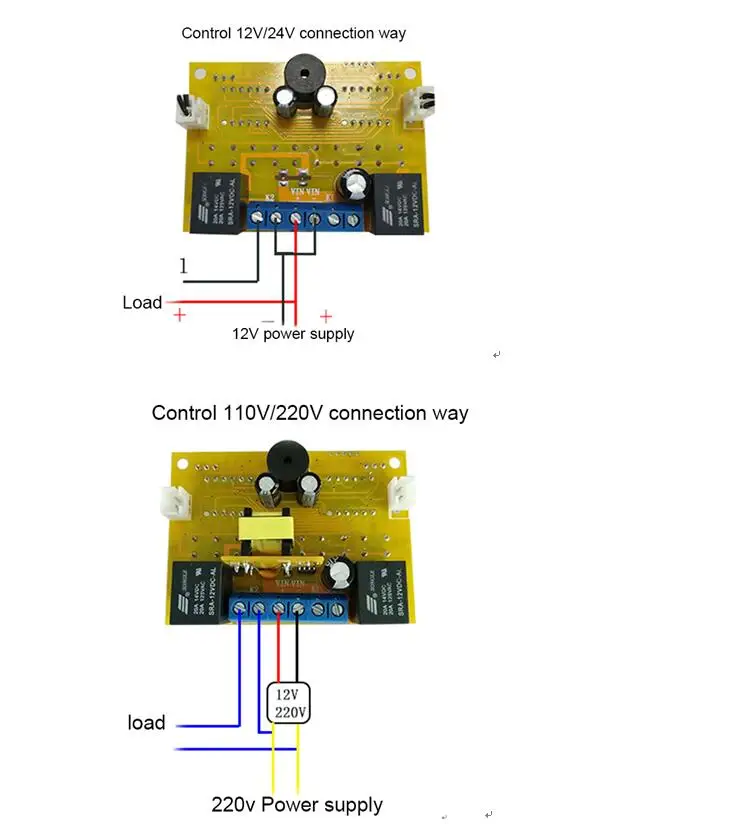

Примечание: способ подключения 12 В/24 В/220 В одинаковый, для соединения 12 В/24 В необходимо проводить различия между положительным и отрицательным полюсом.
