Высококачественный комплект двигателя шпинделя с ЧПУ 18000 кВт ER25 об/мин воздушным

Шпиндель для станков с чпу 18000 об/мин квт 220 в 15A 300 гц ER25 с воздушным охлаждением квадратный шпиндельный двигатель GDZ93x82-3.5 и 5.5квт VFD инвертор для фрезерного станка с чпу

Модель: GDZ93x82-3.5(220V)+FC300-5.5G-S2

Посылка Содержание:

1*3,5 квт 220 в двигатель шпинделя с воздушным охлаждением

1*5,5 квт 220 в инвертор VFD привод переменной частоты

Спецификация мотора шпинделя:

Предоставление гаек по умолчанию ER25 и Collet 6 мм, если нет, пожалуйста, свяжитесь с нами для лучшего решения.

Модель

GDZ93x82-3.5

Тип продукта

Квадратный высокоскоростной моторизованный мотор шпинделя для деревообработки

Скорость (об/мин)

18000 об/мин

Номинальная мощность

3.5kw

Стабилизатор напряжения

220v

В настоящее время

15A

Частота

300 гц

Цанга

ER25, 6 мм

Смазка

Смазка

Тип охлаждения

Воздушное охлаждение

Подшипники

Квт. шпиндель с 4 подшипниками: 2x7007 P4 , 2x7002c P4

Гарантийный срок

1 год гарантии

Бренд

Чангшенг

Мощность подключения блока

Используйте воздушную вилку для подключения с меткой 1,2,3,4, 123 подключения VFD UVW, 4 подключения VFD заземляющий провод

Скорость регулировки

Регулировка выходного напряжения и скорости через инвертор VFD и может достичь 0 ~ 18000 регулировки скорости

Частотно-регулируемым приводом инвертор Параметры

Модель

FC300-5.5G-S2

Мощность

5.5kw

Вход напряжения

Вход 1 фаза AC220V 50/60Hz

Выход напряжения

Выход 3 фазы 0 ~ 220 в

Выход ток

25A

Выход частоты

0 ~ 1000 гц

Монтажный размер

Ш * в * д 135*240*170 мм

Гарантия

1 год гарантии

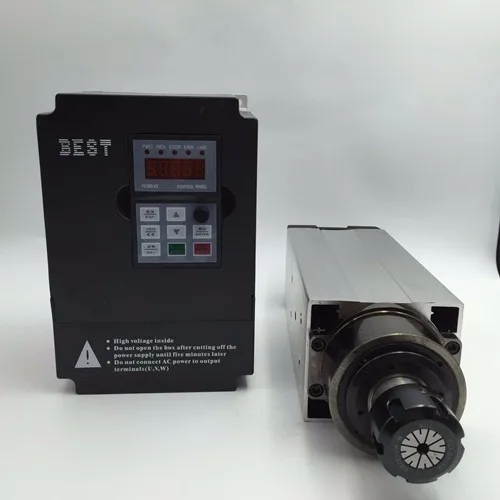

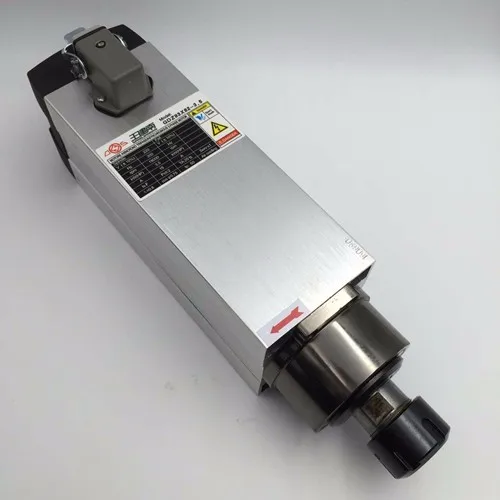

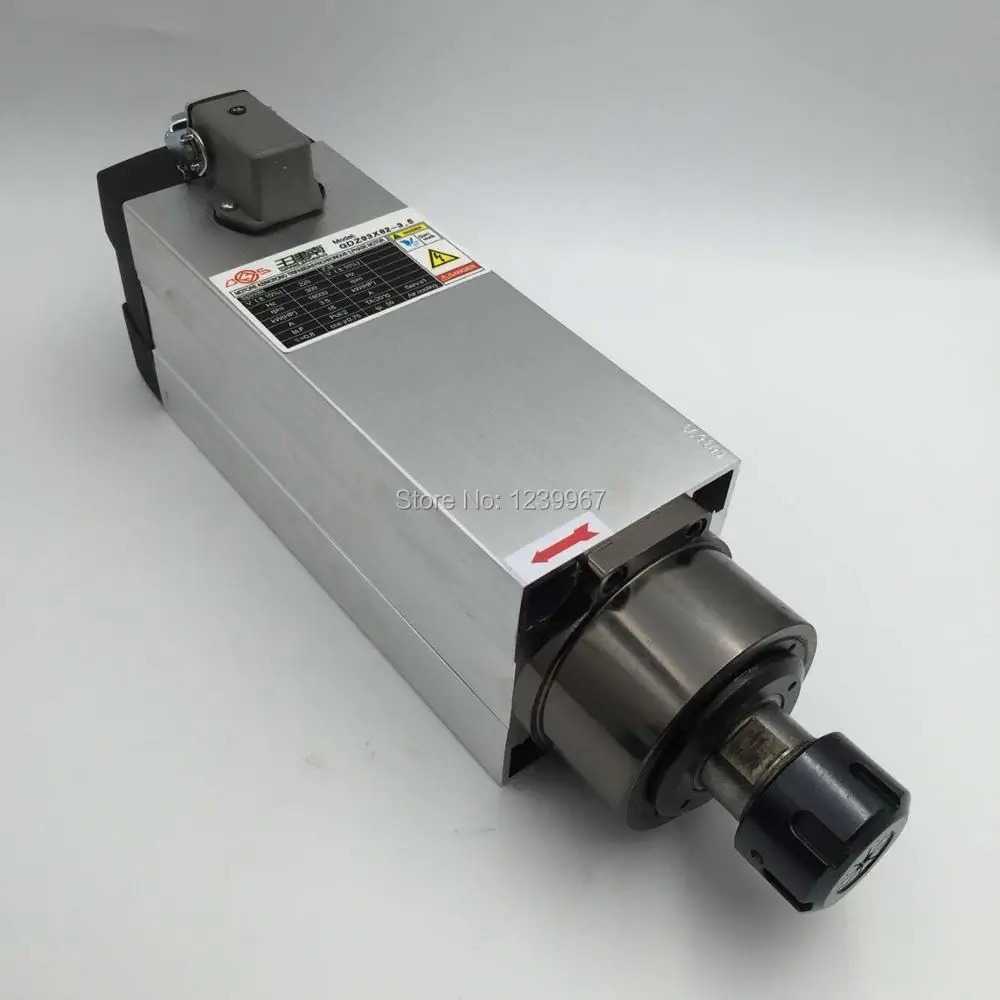

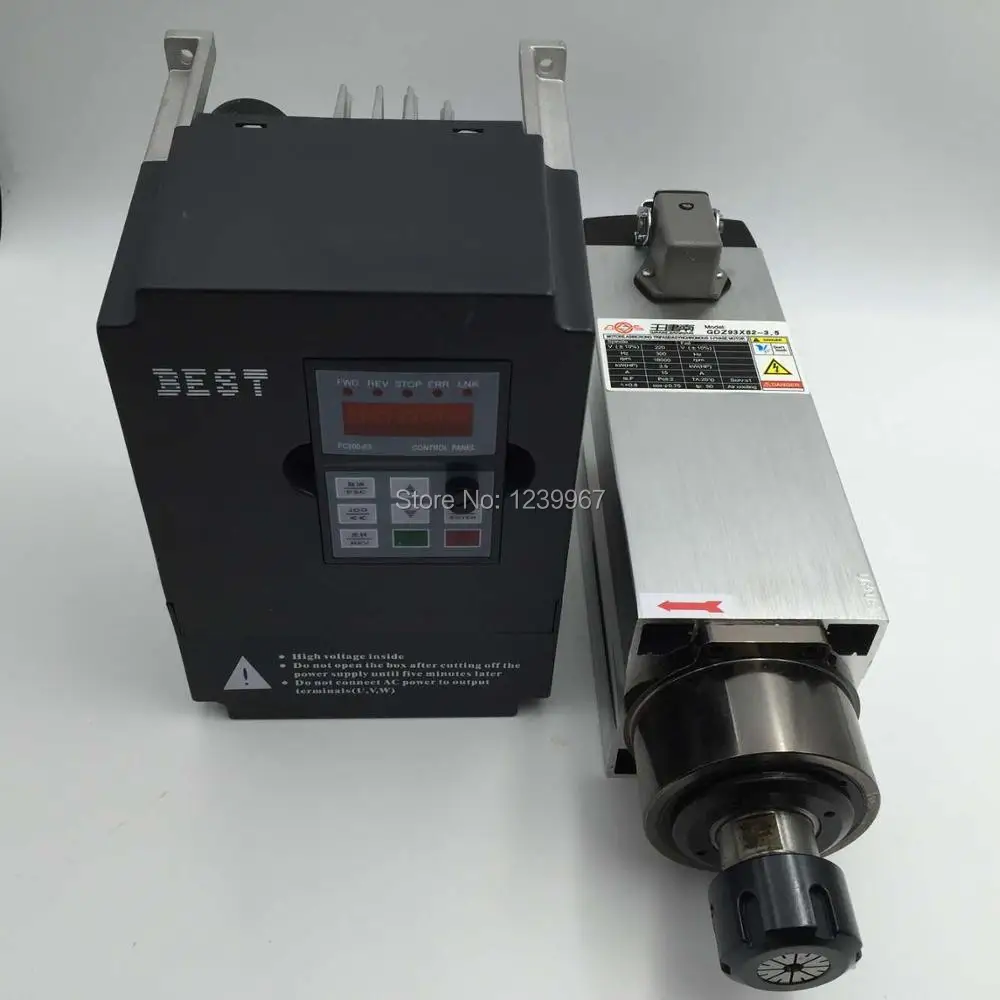

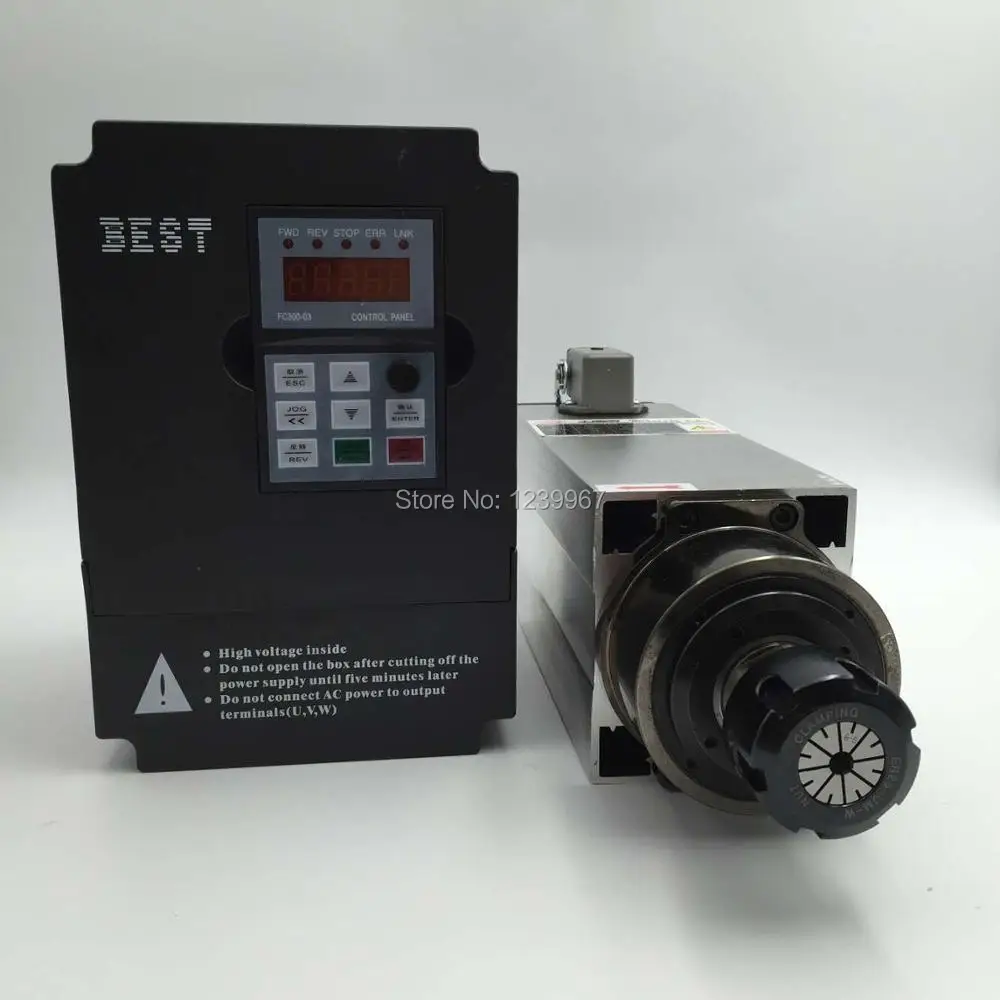

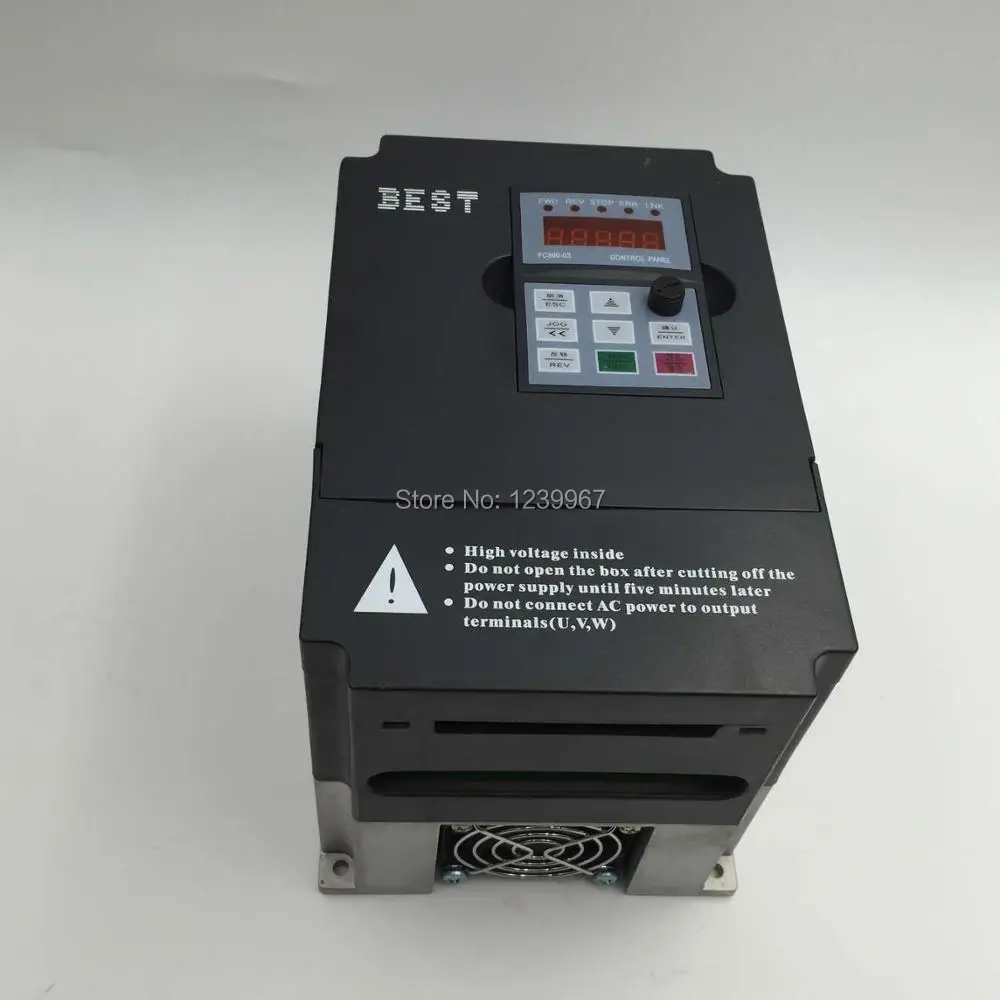

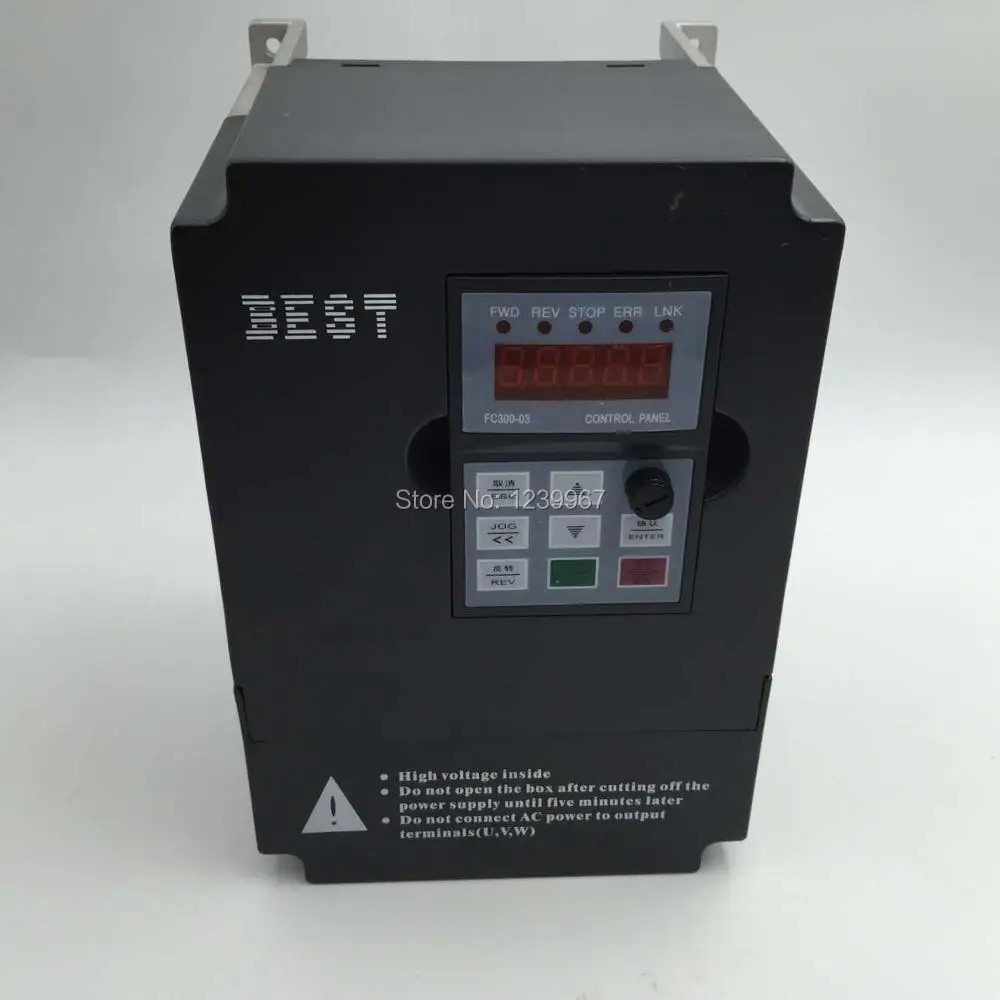

Фото продукта

Пожалуйста, обратите внимание:

Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 гц), моторизованный мотор шпинделя будет выгорать после запуска Бег; Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; Настройка тока инверторов также основана на номинальном токе моторизованного шпинделя двигателя; Избыточный ток составляет 120% от номинального тока; Перегрузка составляет 100%, время 5s; Частота несущей устанавливается мощностью шпинделя, 8 кгц для моторизованного шпинделя менее 10 квт, 5 кгц-для шпинделя более 10 квт; Время ускорения и время замедления 10s и 20s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей. Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1(U1),2(V1),3(W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения. Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. Когда шнур питания шпинделя с водяным охлаждением соединяет клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, таким образом, чтобы уберечь ребенка от конденсированной воды сетевого шнура в терминальный блок. Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи инвертору.
