Электродвигатель шпинделя с водяным охлаждением 300 Вт 60000 об/мин 0 3 кВт 75 в 7a 1000 Гц

Мотор шпинделя гравировки с ЧПУ 20000 ~ 60000 об/мин 300 Вт 75 в 3.7A 333 ~ 1000 Гц D48 * 124 мм Цанга 3,175 мм с водяным охлаждением GDS300 и 1.5KW VFD инвертор, кронштейн и насос/труба Новый

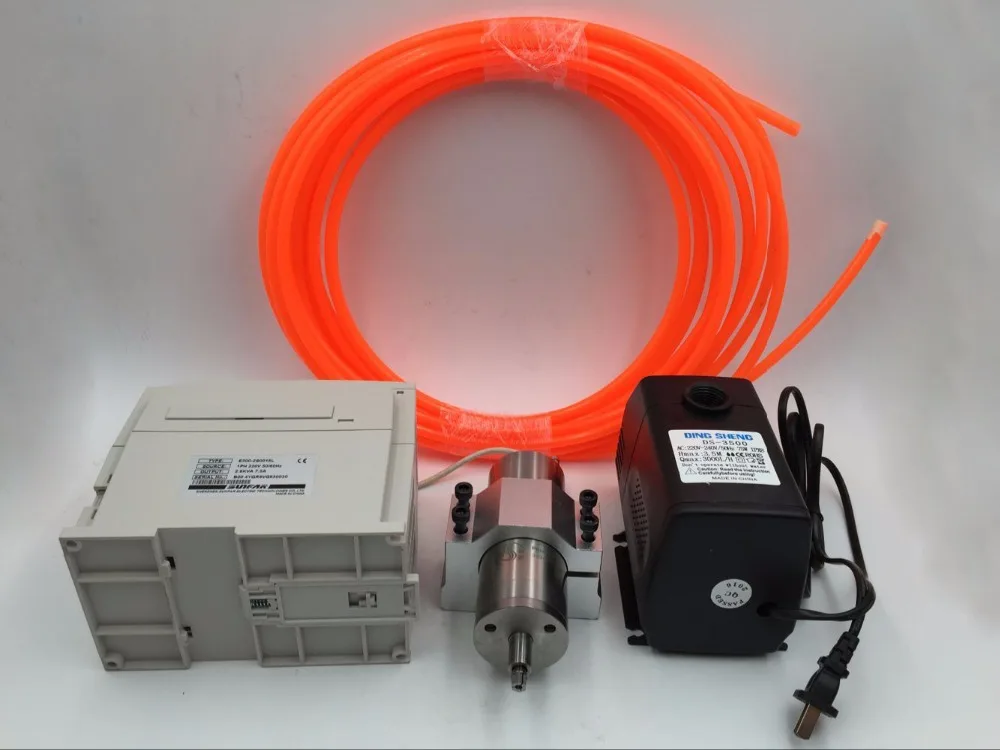

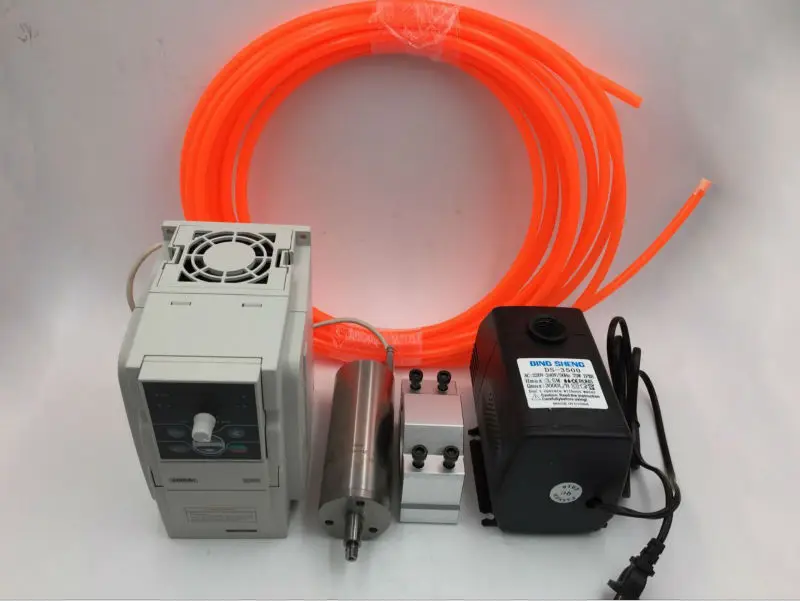

Посылка Содержание:

1*0,3 кВт Мотор шпинделя GDS300(Только для сбора 3,175 мм)

1*1,5 кВт частотно-регулируемым приводом частотно-регулируемый привод E300-2S0015L

1 * литой алюминиевый кронштейн

1 * охлаждающий насос и труба

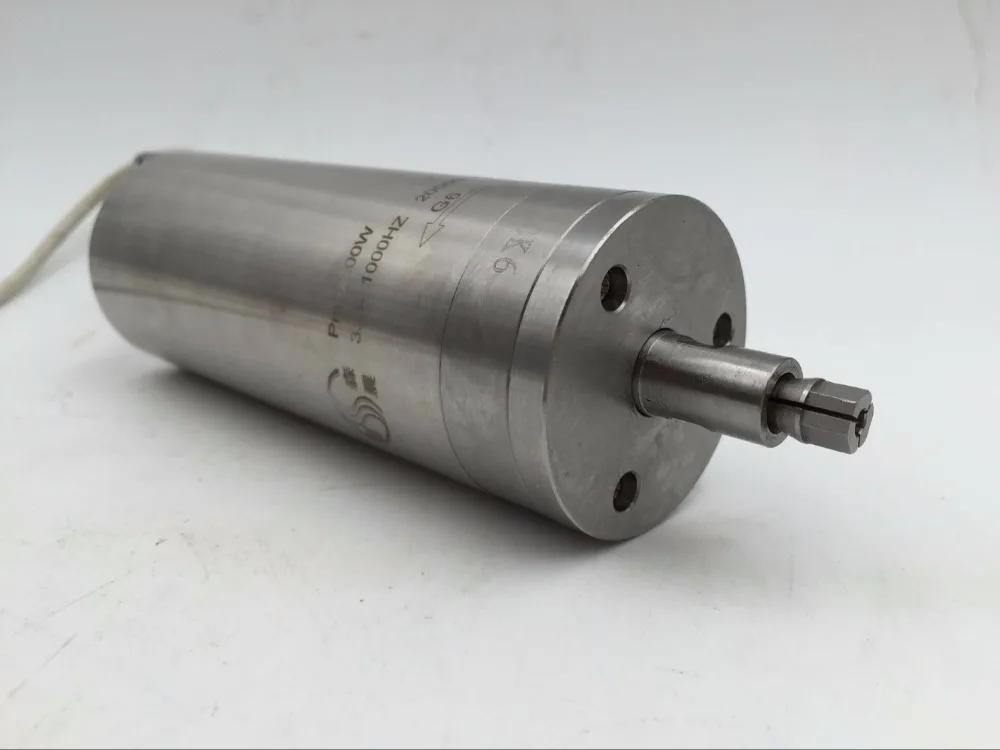

Электродвигатель вращения шпинделя с техническими характеристиками

Модель

GDS300

Тип продукта

Постоянный крутящий момент, Электрический шпиндель для гравировального станка с ЧПУ

Частота (Гц)

333-1000 Гц

Скорость (об/мин)

20000-60000r/мин

Напряжение (В)

75В

Номинальная мощность (кВт)

0.3KW

Ток (А)

3.7A

Lub

Смазка

Начин охлаждения

Дизельный двигатель с водяным охлаждением

Соединитель для носа

Цанговый 3,175 мм

Подшипники типа

1x7001CP5 , 1 x C36018

Шпинделя Диаметр

48 мм

Шпинделя Длина

124 мм

Вес

2,5 кг

Производитель и страна происхождения

XingChen и Китай (материк)



Частотно-регулируемым приводом Параметры:

Модель

E300-2S0015L

Мощность (кВт)

1.5KW

Входное напряжение (В)

Вход 1ph 220V 50/60Hz

Выходное напряжение (В)

Выход 3ph 0 ~ 220V

Выходной ток (А)

7.5A

Выходная частота (Гц)

0 ~ 1000 Гц

Размеры крепления (мм)

Ш * В * Д 101*165*157 мм

Происхождение и гарантия

Китай и один год



Кронштейн Технические характеристики

Тип

Φ48mm кронштейн

Материал & происхождения

Литой алюминий и Китай

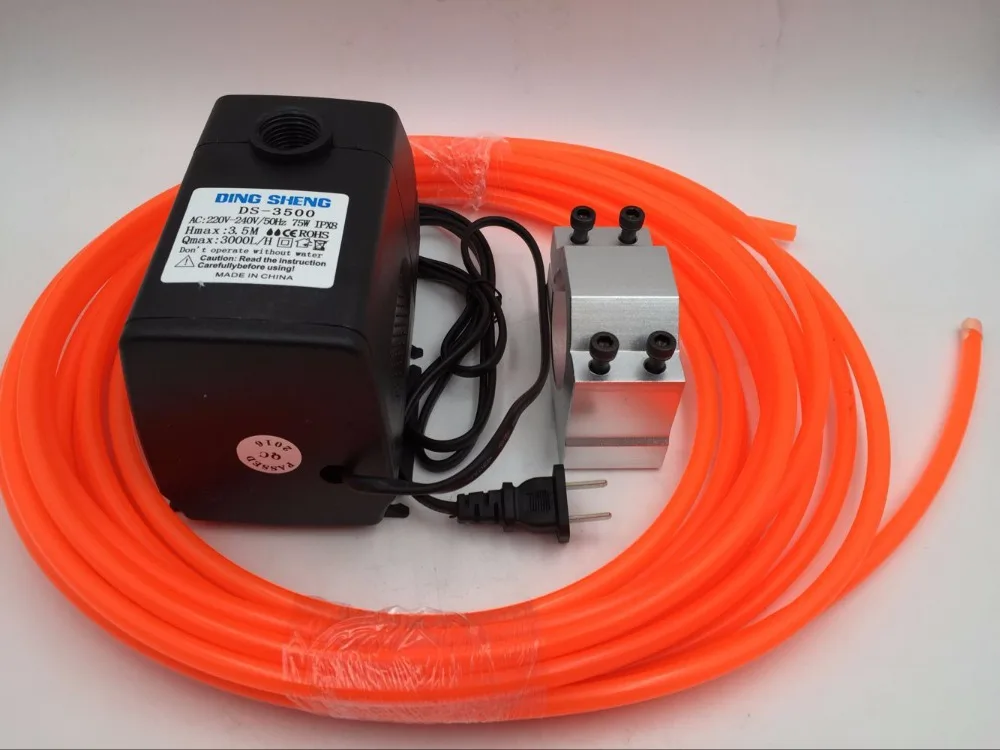

Технические характеристики насоса/трубы

Модель

Охлаждающий насос

Мощность

75 Вт

Напряжение (В)

220 ~ 240 В переменного тока 50 Гц

Hmax

3,2 м

Qmax

3000L/ч

Труба

5 м

Размер двигателя шпинделя (мм)

D

D1

Jiont носа

L

L1

L2

48 мм

42 мм

Цанговый 3,175 мм

124 мм

6 мм

23 мм

ВидLy Примечание:

1. Моторизованные шпиндельные двигатели совместимы с инверторами, выбор инверторов должен быть в соответствии с током, напряжением и частотой моторизованных шпиндельных двигателей.

Прежде чем установить инвертор, необходимо установить Базовую частоту, его Базовая частота базируется на высочайшей частоте моторизованного двигателя шпинделя, если не установить Базовую частоту (заводская установка 50 Гц), моторизованный мотор шпинделя будет выгорать после запуска Бег; Максимальная частота, частота поломки и соответствующее напряжение также должны быть установлены в соответствии с кривой на операционной Инструкции; Настройка тока инверторов также базируется на номинальном токе моторизованного двигателя шпинделя; От перегрузок по току составляет 120% от номинального тока; Перегрузки защитного отключения составляет 100%, время 5s; Частота несущей устанавливается мощностью двигателя шпинделя, 8 кГц для моторизованного двигателя шпинделя менее 10 кВт, 5 кГц для двигателя шпинделя более 10 кВт Время ускорения и время торможения-10 С и 20 с, если начальный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения Фазовая защита I/O также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей Подключение инвертора и трехфазного двигателя шпинделя, припой инвертора, трехфазного шнура питания на штепсельной вилке 1(U1),2(V1),3(W1), 4 штекера-это Заземленный провод. Затем инвертор соединен с внешним блоком питания и начинает работу, а затем проверить, соответствует ли направление вращения двигателя шпинделя его направление индикации, если несовместимо, сразу же отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный Шпиндельный двигатель. Моторизованный Шпиндельный двигатель запрещен для работы в неправильном направлении вращения Линии электропередачи должны быть водонепроницаемы, и необходимо принять меры защиты. Связь между моторизованным шпиндельным двигателем и инвертором не должна превышать 25 м. Когда шнур питания двигателя шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и закрепить в нижней части клеммной колодки, а затем подключить, таким образом, чтобы защитить сгущенную воду шнура питания в клеммном блоке Другой, используйте защитные линии электропередачи, чтобы предотвратить ее помехи
