Плата защиты аккумулятора 15S 120A 54V Version S LiFePO4 BMS/PCM/PCB для 15 упаковок 18650

Плата защиты аккумулятора 15S 120A 54V Version S LiFePO4 BMS/PCM/PCB для 15 упаковок 18650

1) с балансом

2) с балансом/сигнальными кабелями;

3) с переключателем температуры

4) Зарядка BMS с портом разряда одинаковая;

5) схема обнаружения (переразрядка, перегрузки по току и короткого замыкания)

6) со светодиодным индикатором

7) рады работать по OEM

1. Уведомление о монтаже батареи перед установкой BMS:

Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4V.

Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

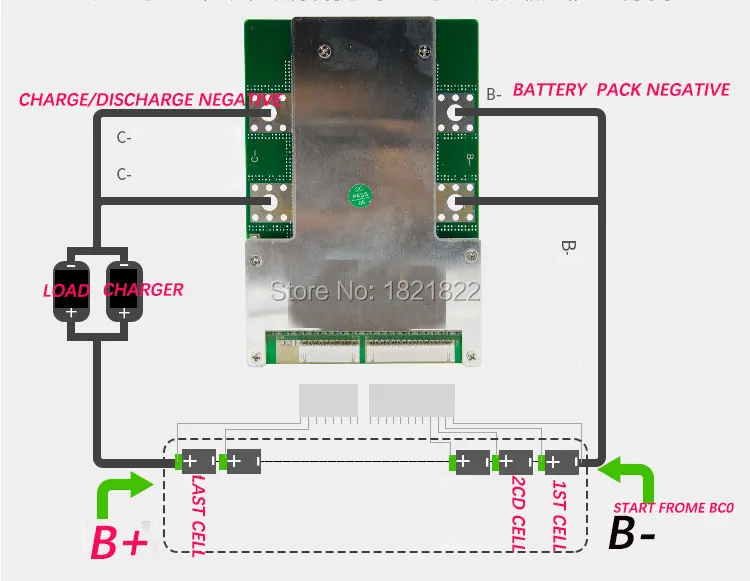

2. Инструкция по подключению проводов BMS:

(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца(B-и разрядный порт с несколькими отверстиями, вы можете использовать один большой провод для подключения одного отверстия или нескольких средних проводов для подключения каждого отверстия.)

(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Запуск от B-, первый провод подключается к B-, второй баланс B1 провод подключается к первой ячейке положительным, B2 подключается к второй ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B-,B1,B2,B3....B15

(C) Убедитесь, что все провода верны, прежде чем подключить разъем в BMS: Используйте многометровый для проверки каждого соседнего напряжения серии, если нет, BMS будет гореть. (Литий-ионная напряжение меньше 4 V,Lifepo4 напряжения меньше номинального напряжения 3,5 V)

(D) Проверьте общее отрицательное напряжение батареи между общим положительным значением батареи, равно ли общее напряжение.

(E) Подключите балансовые провода к BMS (Подключите низкую разрядку к высокому бит), подключите зарядку/разрядку больших проводов к «C-» Подключите красный большой провод к аккумулятору общего положительного конца. Проверьте общее напряжение разряда снова.

3. Использование зарядного устройства:

Литий-ионный аккумулятор использует литий-ионное зарядное устройство напряжение: Серия x 4,2 V

Lifepo4 аккумулятор использование Lifepo4 зарядное устройство напряжение: Серия x 3,6 V

Ток заряда-это емкость аккумулятора 0.2C
