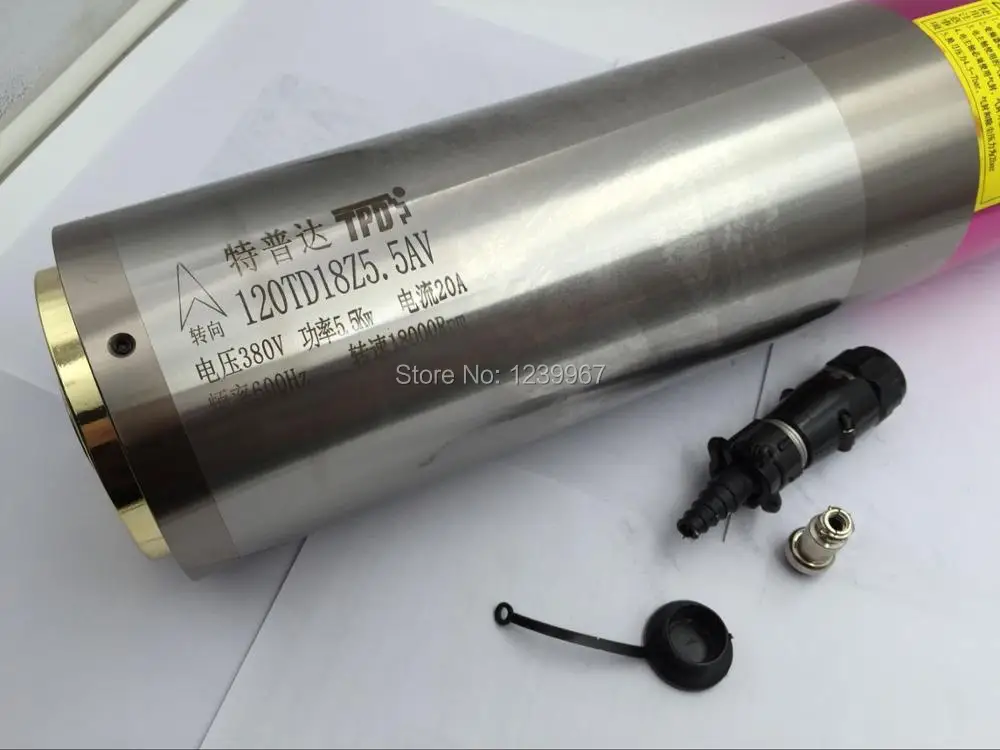

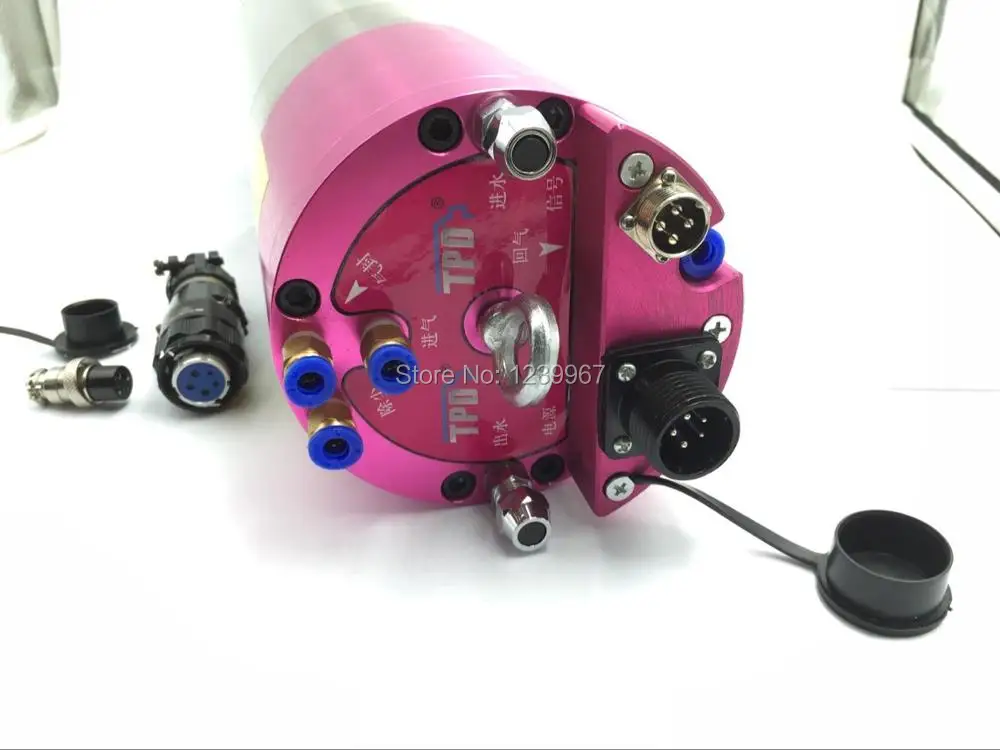

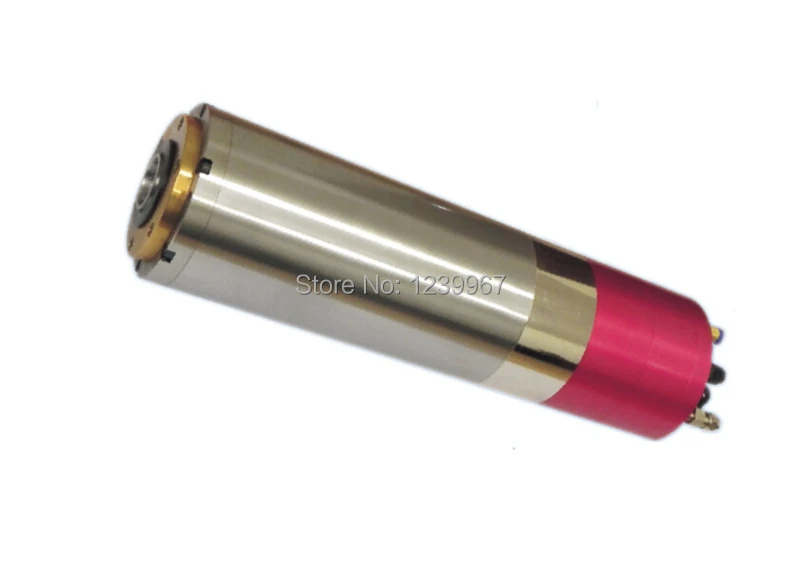

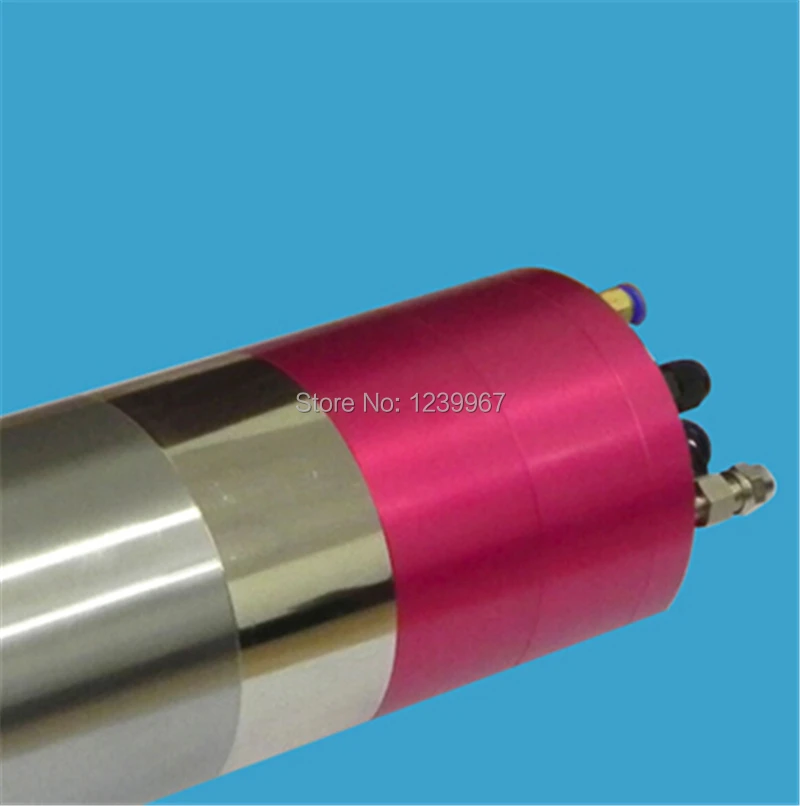

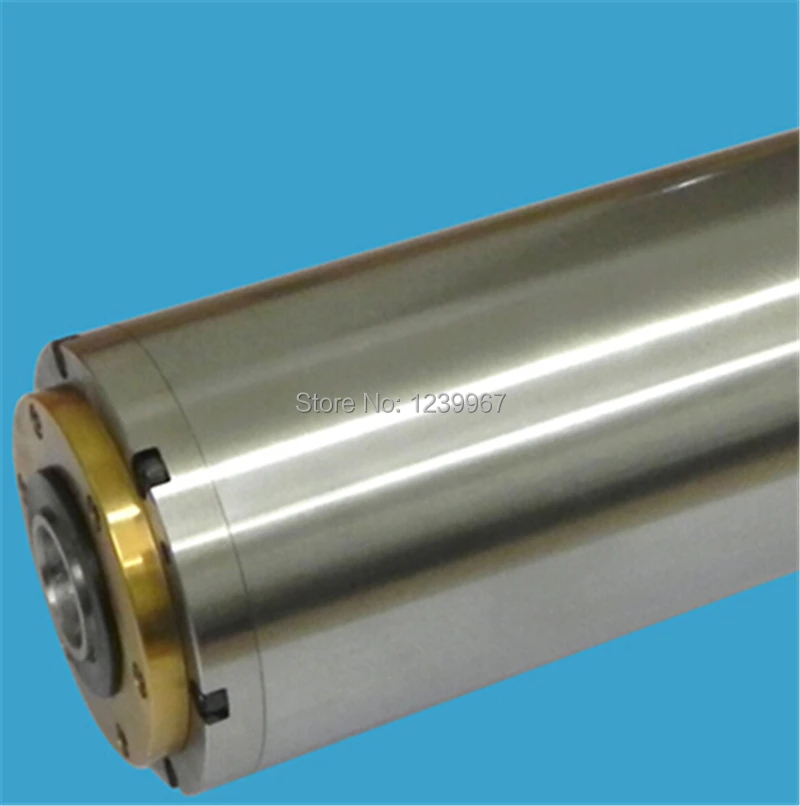

Электродвигатель привода шпинделя АТС 120TD18Z5.5AV 5.5KW с водяным охлаждением 18000

Электродвигатель привода шпинделя АТС с водяным охлаждением 5 кВт 18000 об/мин 380 В 12А 2.9н. М 600 Гц для обрабатывающего центра с ЧПУ

120TD18Z5.5A(380V)

Технические характеристики:

Модель No.

120TD18Z5.5AV

Бренд

Чаншэн (Сделано в Китае)

Тип продукта

Трехфазный асинхронный двигательАвтоматическая смена инструмента (ATC) мотор шпинделя

Мощность

5.5KW

Частота

600 Гц

Напряжение

380V

Скорость

18000r/мин

В настоящее время и n.m

12A 2.9N. М

Сертификация

ISO9001-2000

Номер полюса

4

Вентилятор охлаждения

Дизельный двигатель с водяным охлаждением

Смазывать

Смазка

Соединитель для носа

BT30 (Обеспечьте себе)

Ремонт времени

Подшипник (полгода), шпиндель (один год)

Вес

25 кг

Пожалуйста, обратите внимание:

Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска; Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; Настройка тока инверторов также основана на номинальном токе моторизованного шпинделя двигателя; Избыточный ток составляет 120% от номинального тока; Перегрузка составляет 100%, время 5s; Частота несущей устанавливается мощностью шпинделя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц-для шпинделя более 10 кВт; Время ускорения и время замедления 10s и 20s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей. Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1(U1),2(V1),3(W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения. Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. Когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке. Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи инвертору.

2. Уважаемые покупатели, пожалуйста, не покупайте напрямую. Если продукты повреждены из-за неправильного использования или покупки неправильных продуктов без связи с нами заранее, возврат или замена не доступны. Надеемся вы отнесетесь к этому с пониманием. Спасибо за понимание.
