1.2квт Шпиндельный двигатель водяное охлаждение 60000 об/мин высокая скорость ER11 + 1.5кВт VFD инвертор драйвер 1 фаза 220 В фрезерный станок

В комплект входит:

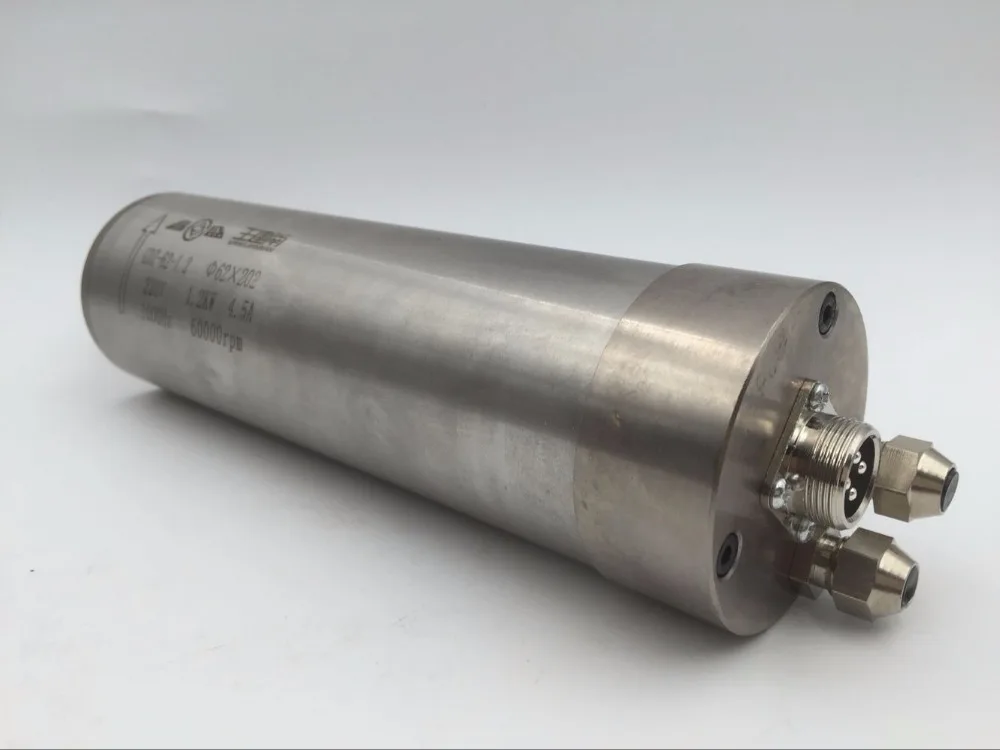

1x1,2 кВт Мотор шпинделя

1 х 1,5 кВт VFD драйвер инвертора

1 x кронштейн

1 х Набор водяных насосов и труб

Предоставление гаек по умолчанию ER11 и Collet 6 мм, если нет, пожалуйста, свяжитесь с нами для лучшего решения.

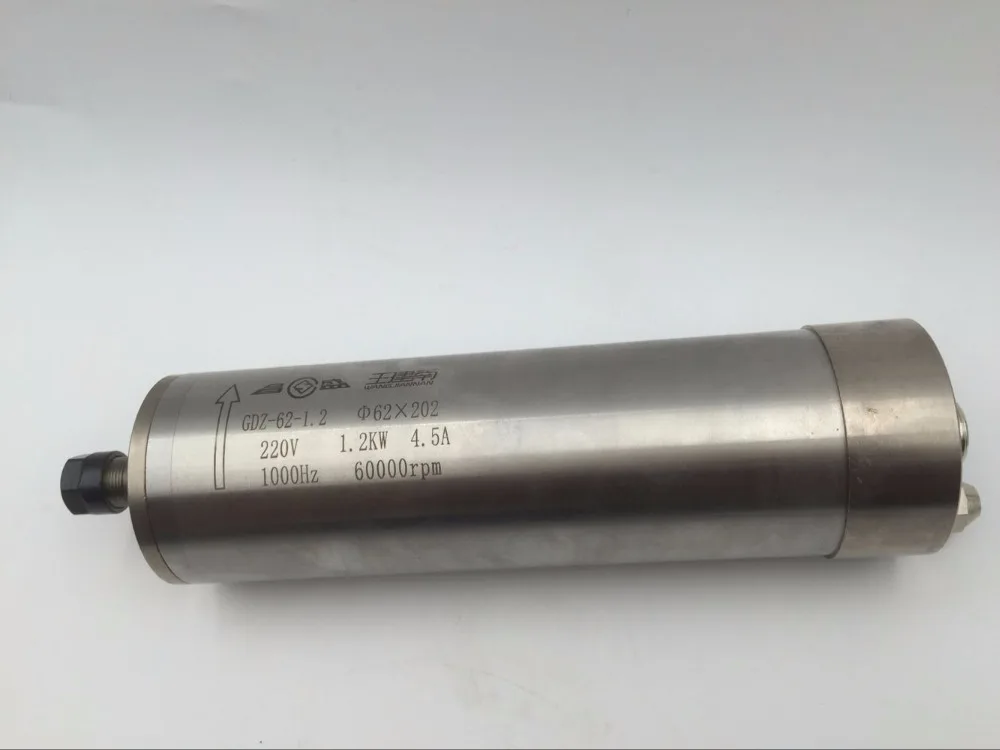

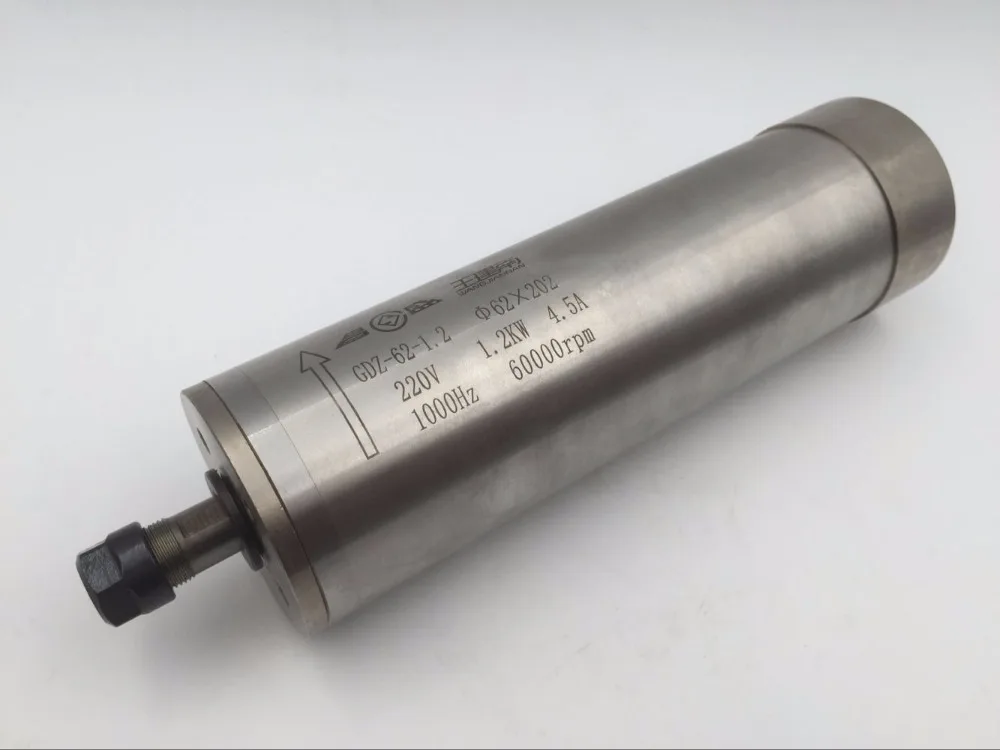

Технические характеристики

Тип модели

GDZ62-1.2 постоянный крутящий момент

Об (об/мин)

60000 об/мин

Мощность (кВт)

1,2 кВт

Диаметр и длина

62*202 мм

Напряжение (В)

220В

Ток (А)

4.5A

Частота (Гц)

1000 Гц

Крутой

Водяное охлаждение

Тип подшипника

2 * 7002C P4 DT и 2 * 7000C P4 DT

Смазка

Смазка

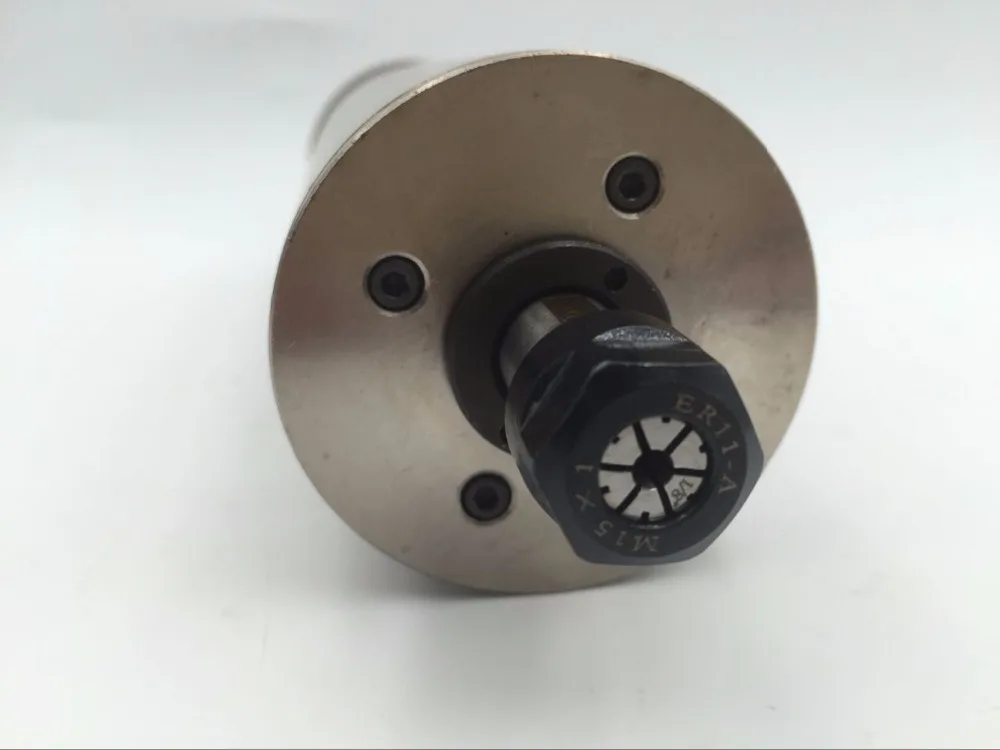

Коллет (мм)

ER11

Время ремонта

Подшипник (полгода), шпиндель (один год)

Беговая дорожка

0,01-0,02 мм

Уведомление

Шпиндельный двигатель должен быть инвертором VFD выход, не может непосредственно подключить источник питания

Бренд

Чаншэн

Обратите внимание:

Моторизованные шпиндельные двигатели сочетаются с инверторами, выбор инверторов должен быть в соответствии с током, напряжением и частотой моторизованных шпиндельных моторов.

1. установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска;

2. максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; настройка тока инверторов также основана на номинальном токе моторизованного двигателя шпинделя;

3. Избыточный ток составляет 120% от номинального тока; перегрузка составляет 100%, время 5S;

4. Несущая частота устанавливается мощностью шпиндельного двигателя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц для шпиндельного двигателя более 10 кВт;

5. Время ускорения и время замедления 10 s и 20 s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения.

6. Отсутствие фазовой защиты I/O также должно быть установлено выше функции защиты инверторов и моторизованных шпиндельных двигателей.

7. подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1 (U1), 2 (V1), 3 (W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения.

8. Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке.

9. Другой, используйте экранирующие линии электропередачи, чтобы предотвратить его помехи инвертору.
