3kw 4HP VFD инвертор 3-фазный 380 V 0-1000 hz 8.0A привод переменной частоты для гравировального станка с ЧПУ

Параметры продукта

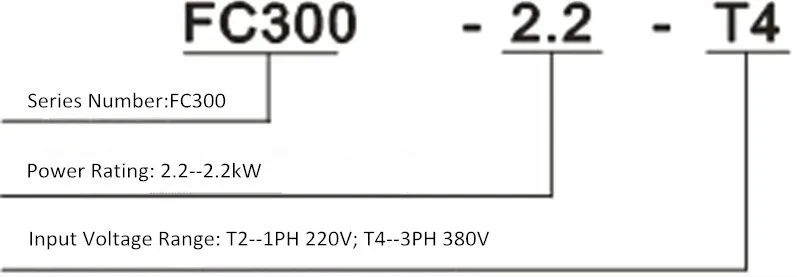

1. Модель: FC300-3.0G-T4

2. Номинальный вход: трехфазный 380 в 50-60 Гц

3. Номинальная мощность: три фазы: 0-380 В 8.0A 0-1000 Гц

4. Номинальная выходная мощность: 3,0 кВт

Этот инвертор специально для шпиндельного двигателя, применяется для управления высокоскоростным шпиндельным двигателем, подходит для 3.0kw или менее

Характеристика продукта

Частотный контроль:

1. Диапазон: 0,0 ~ 1000,00 Гц

2. Другие функции: нижняя Предельная частота, частота запуска, частота парковки, три частоты прыжков могут быть установлены соответственно

3. Точность: цифровой: 0.01% (10 ~ 40 градусов по Цельсию); аналоговый: 0.1% (25 ± 10 градусов по Цельсию)

4. Способ установки клавиатуры: 0,01 Гц может быть непосредственно установлен вверх и вниз.

5. Аналоговый Способ установки: внешнее напряжение от 0 до 5 В, от 0 до 10 В, 4-20 мА, от 0 до 20 мА

Общий контроль:

1. Многофункциональный выход: релейный выход, выход открытого коллектора, осуществление работы индикация и сигнал тревоги нулевой скорости, счетчик, внешние аномалии, операция программы и т. Д.

2. другие функции: Автоматический регулятор напряжения (AVR), медленная или свободная остановка, тормоз постоянного тока, автоматический сброс, затем Запуск снова, отслеживание частоты, управление программой PLC, Перемещение вокруг управления, перевозчик регулируется, до 16 кГц и т. Д.

3. Управление ACC/DEC: 4 ACC/DEC time (0,1-6500 секунд) Произвольный выбор.

4. Кривая V/F: может быть произвольно установлена Кривая V/F

5. Контроль крутящего момента: может установить увеличение крутящего момента, самый большой крутящий момент запуска может быть до 150% в 1,0 Гц

6. многофункциональный вход: 6 многофункциональных входов, 8 режимов контроля скорости, 4 периода работы ACC/DEC, функция вверх и вниз, счетчики, внешний резкий стоп, и другие функции.

Защитная функция:

1. Мгновенный перезапуск питания: после мгновенной остановки можно перезапустить по частоте отслеживания.

2. Предотвращение стойла: Предотвращение стойла ACC/DEC операции.

3. Выходное короткое замыкание: защита цепи

4. Функции защиты: обратный поток, перенапряжение, понижение напряжения, перегрузка, перегрев, напряжение предотвращает остановку, ток предотвращает остановку и т. Д.

5. Другие функции: обратные ограничения, функция прямого запуска и сброса неисправностей после загрузки, параметры блокировки и т. д.

6. Защита от перегрузки:

G Тип машины: 110% Номинальный ток в 10 минут; 150% Номинальный ток в минуту и 180% Номинальный ток в секунду.

Р Тип машины: 100% Номинальный ток в течение 10 минут; 150% Номинальный ток в секунду

7. Перенапряжение: 220 В линия: напряжение постоянного тока> 400 В; 380 В линия: напряжение постоянного тока> 800 в

8. Недостаточное напряжение: 220 В линия: напряжение постоянного тока <200 В; 380 В линия: напряжение постоянного тока <400 В

Индустрия применения:

Гравировальные Машины, экструзионные машины, машины для выдувания крана, машины для металлической упаковки, воздушный компрессор, гидравлическая штамповочная машина, машина для выдувания бутылок, печатная машина, бумажная машина, текстильная техника, пластиковые машины, химическое оборудование, деревообрабатывающий, промышленная стиральная машина,

Средний и низкоскоростной элеватор, прокатный стан, вытяжной вентилятор, подача воды под постоянным давлением, оборудование для строительных материалов, машина с цифровым управлением, пищевое оборудование, drawbench, сверлильный станок.

Спецификация:

Однофазный 230 в класс

Мощность (кВт)

0,75

1,5

2,2

3,0

3,7

5,5

7,5

11

15

18,5

Применимый двигатель (кВт)

0,75

1,5

2,2

3,0

3,7

5,5

7,5

11

15

18,5

Входная Оценка

Ток (А)

7,5

11

16

22

27

36

49

73

96

111

Напряжение (В)

Однофазный 220В ± 15%

Частота (Гц)

50/60 Гц

Выходная Номинальная мощность

Ток (А)

5

7

11

15

18

25

33

49

65

75

Напряжение (В)

Трехфазный 0 ~ 220 В

Частота (Гц)

0 ~ 1000 Гц

Трехфазный 440 В класс

Мощность (кВт)

0,75

1,5

2,2

3,0

3,7

5,5

7,5

11

15

18,5

Применимый двигатель (кВт)

0,75

1,5

2,2

3,0

3,7

5,5

7,5

11

15

18,5

Входная Оценка

Ток (А)

4,0

6,3

8,2

12

14,5

19

25

33

46

52

Напряжение (В)

3 фазы 380В

Частота (Гц)

50/60 Гц

Выходная Номинальная мощность

Ток (А)

2,7

4,2

5,5

8,0

9,5

13

18

24

32

38

Напряжение (В)

3ph 0 ~ 380 В ± 15%

Частота (Гц)

0 ~ 1000 Гц

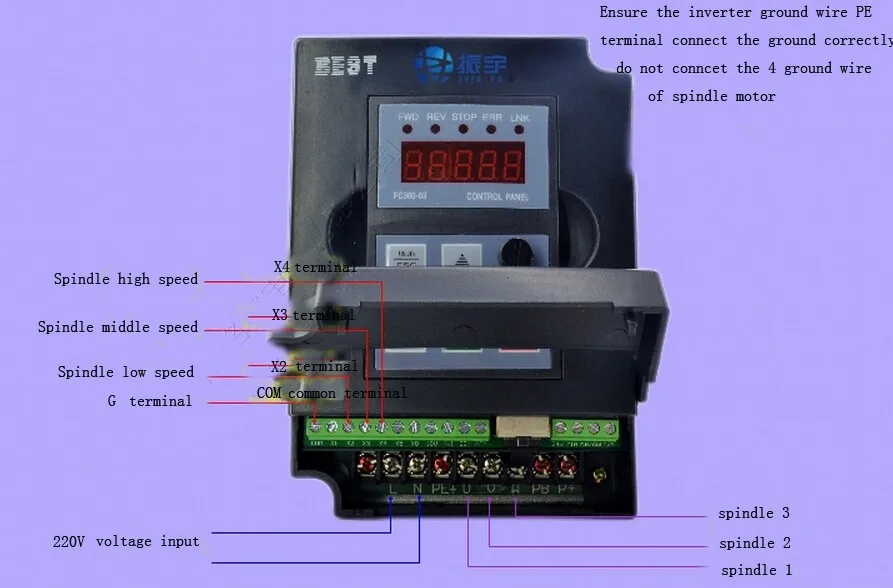

Режим подключения

1. L N подключение 220 V holdhouse напряжение (часть нулевой линии и прямой), три фазы R S T

2. U V W подключение шпинделя двигателя. 1,2, 3 pin шпинделя штекер двигателя конвертер подключения U, V, W. То есть: 1-U, 2-V, 3-w, 4-заземляющий провод. Если двигатель шпинделя поворачивается назад, пожалуйста, отправьте любые два места замены резьбы

3. Управление com-это терминал comcon, X2 низкая скорость, X3 средняя скорость, X4 высокая скорость (это макрокарта D, режим ручного управления DSP)

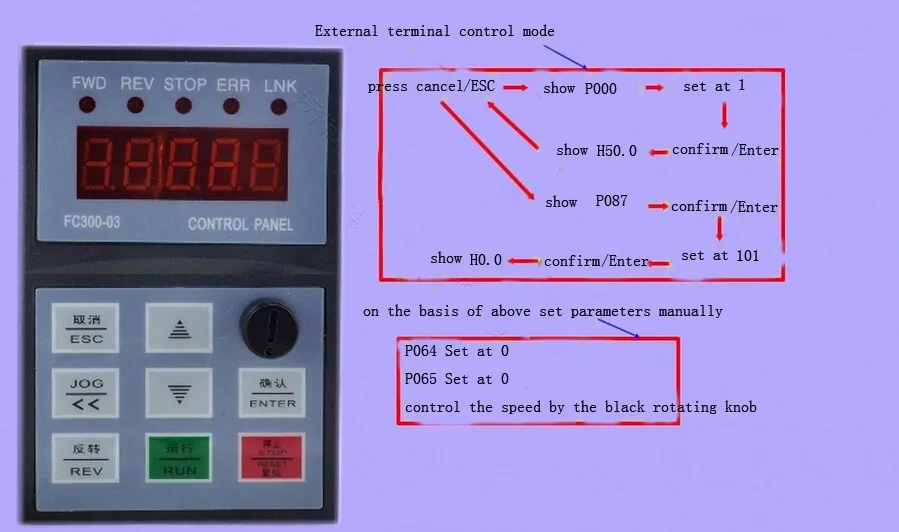

Регулировка конвертер параметров

1. Нажмите кнопку отмены: P000 превратится в P087, подтвердите-0-Превратите в 101, Отобразите H0.0 (это внешний терминал управления)

2. поверните в ручное управление: Нажмите кнопку Отмена P000 превратить в p065, подтвердите, что это 0, дисплей P064, затем нажмите кнопку Отмена, дисплей H0.0, поверните ручку до H400.0 (когда шпиндель 400 Гц) или другой, конвертер отображает число, умноженное на 60, результаты-скорость вращения. Нажмите на операцию или прекратите.

Параметры см. На фотографиях
