1.5KW с воздушным охлаждением мотор шпинделя 24000 об/мин 220V 5A 400Hz 0.91NM ER11 D80mm GDZ80 1.5F & 2.2KW

1.5KW с воздушным охлаждением мотор шпинделя 24000 об/мин 220 V 5A 400Hz ER11 D80mm GDZ80-1.5F & 2.2KW VFD инвертор и кронштейн

GDZ80-1.5F иFC300-2.2T2 и кронштейн

Содержимое упаковки:

1*1,5 кВт Мотор шпинделя

1*2,2 кВт VFD привод переменной частоты

1 * Литой алюминиевый кронштейн

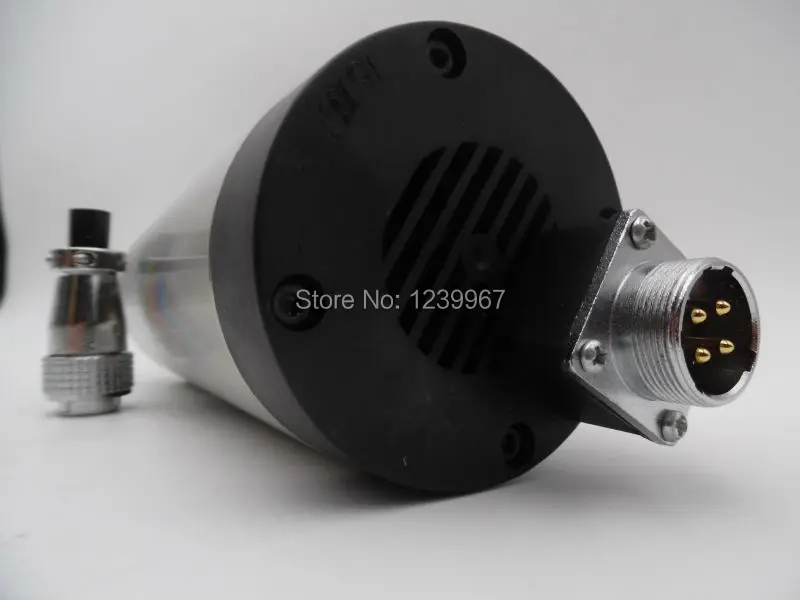

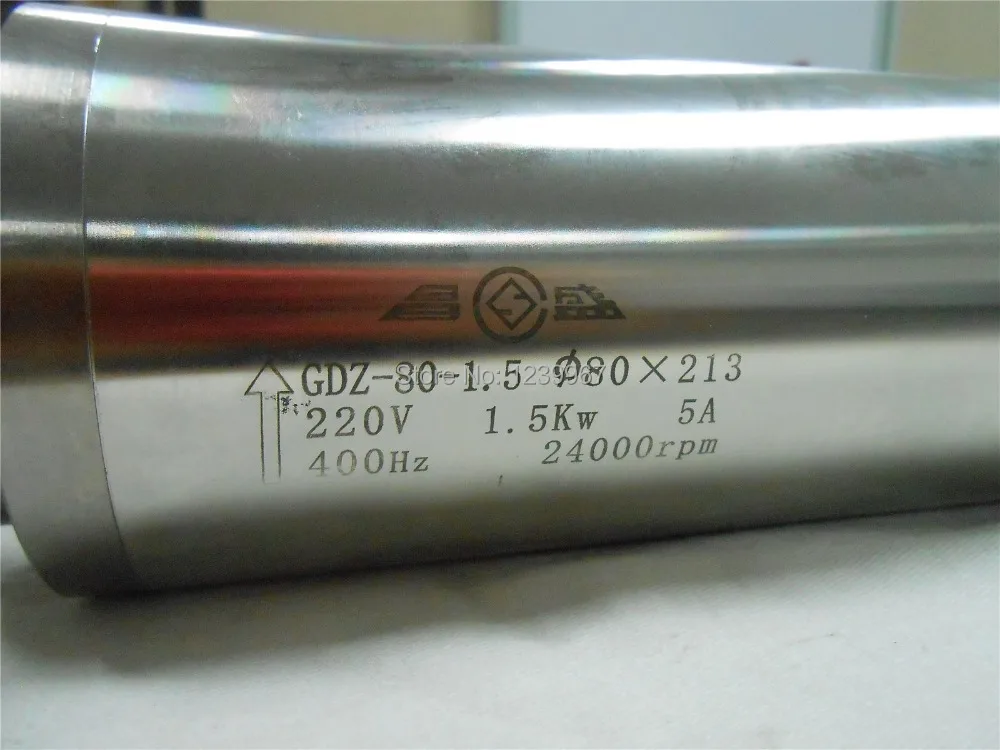

Спецификация мотора шпинделя:

Предоставление гаек по умолчанию ER11 и Collet 6 мм, если нет, пожалуйста, свяжитесь с нами.

Модель

GDZ80/1.5F

Тип продукта

Высокоскоростной двигатель шпинделя с постоянным крутящим моментом для гравировальных станков с ЧПУ

Мощность (кВт)

1,5 кВт

Диаметр (мм)

80 мм

Напряжение (В)

220В

Ток (А)

5А

Частота (Гц)

400 Гц

Крутой

Изготовитель: air

Тип подшипника

2*7002 и 2*7002

Смазка

Смазка

Коллет (мм)

ER11 6 ммПо умолчанию

Время ремонта

Подшипник (полгода), шпиндель (один год)

Бренд

Чаншэн (Сделано в Китае)

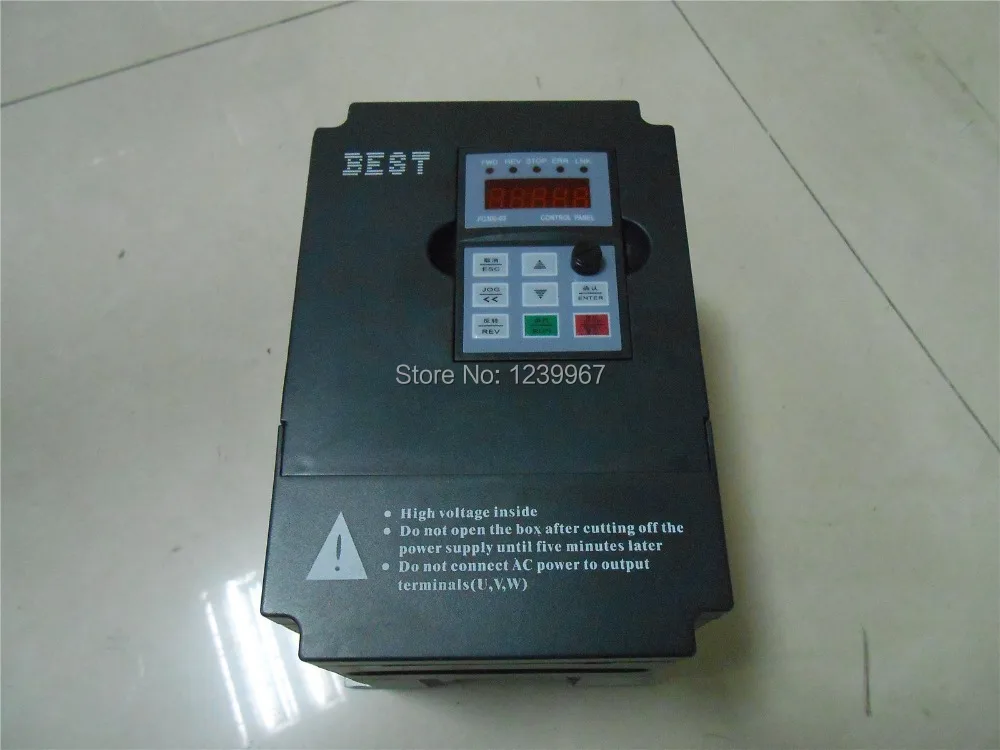

VFD Спецификация:

Модель

FC300-2.2G-S2

Мощность (кВт)

2. 2 кВт

Входное напряжение (В)

Вход 1ph 220В 50/60 Гц

Выходное напряжение (В)

Выход 3ph 0 ~ 220 В

Выходной ток (A)

11A

Выходная частота (Гц)

0 ~ 1000 Гц

Размеры крепления (мм)

Ш * В * Д 135*240*170 мм

Происхождение и гарантия

Китай и один год

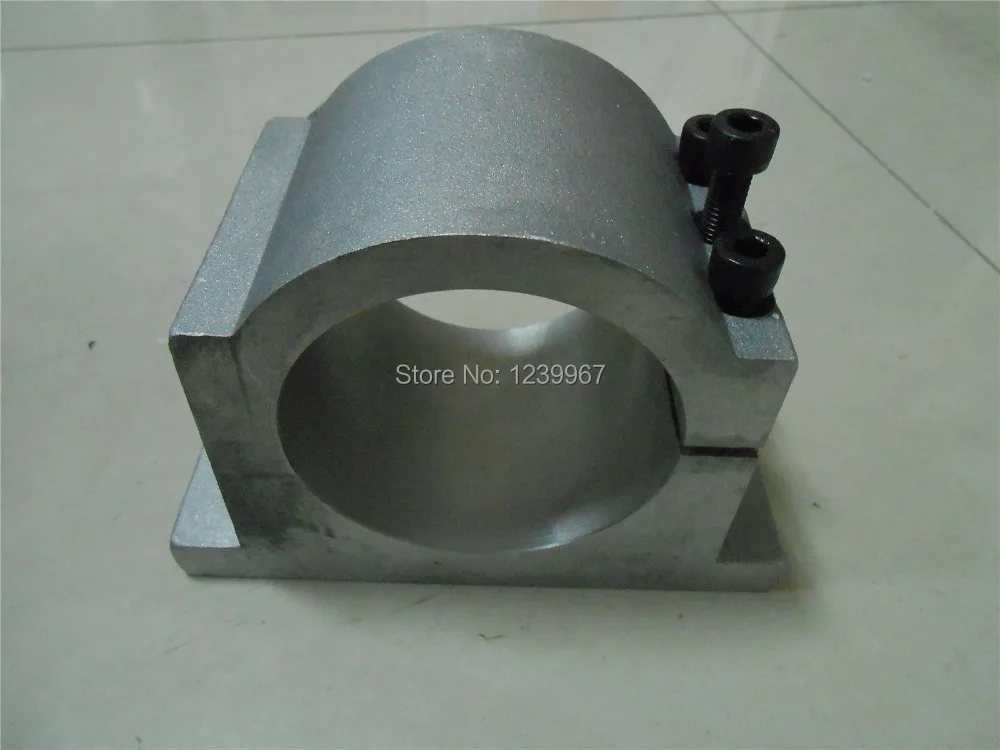

Характеристики кронштейна

Тип

Кронштейн 80 мм

Материал и происхождение

Литой алюминий и Китай

Обратите внимание:

Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска; Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; настройка тока инверторов также основана на номинальном токе моторизованного двигателя шпинделя; Избыточный ток составляет 120% от номинального тока; перегрузка составляет 100%, время 5S; Частота несущей устанавливается мощностью шпинделя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц-для шпинделя более 10 кВт; Время ускорения и время замедления 10 s и 20 s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей. Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1 (U1), 2 (V1), 3 (W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения. Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке. Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи инвертору.

2. Уважаемые покупатели, пожалуйста, не покупайте напрямую. Если продукты повреждены из-за неправильного использования или покупки неправильных продуктов без связи с нами заранее, возврат или замена не доступны. Надеюсь, вы понимаете. Спасибо.
