3.5KW с воздушным охлаждением ER25 мотор шпинделя AC380V 18000rpm воздушное охлаждение & 4.5KW 3

3.5KW с воздушным охлаждением ER25 мотор шпинделя AC380V 18000rpm воздушное охлаждение & 4.5KW 3

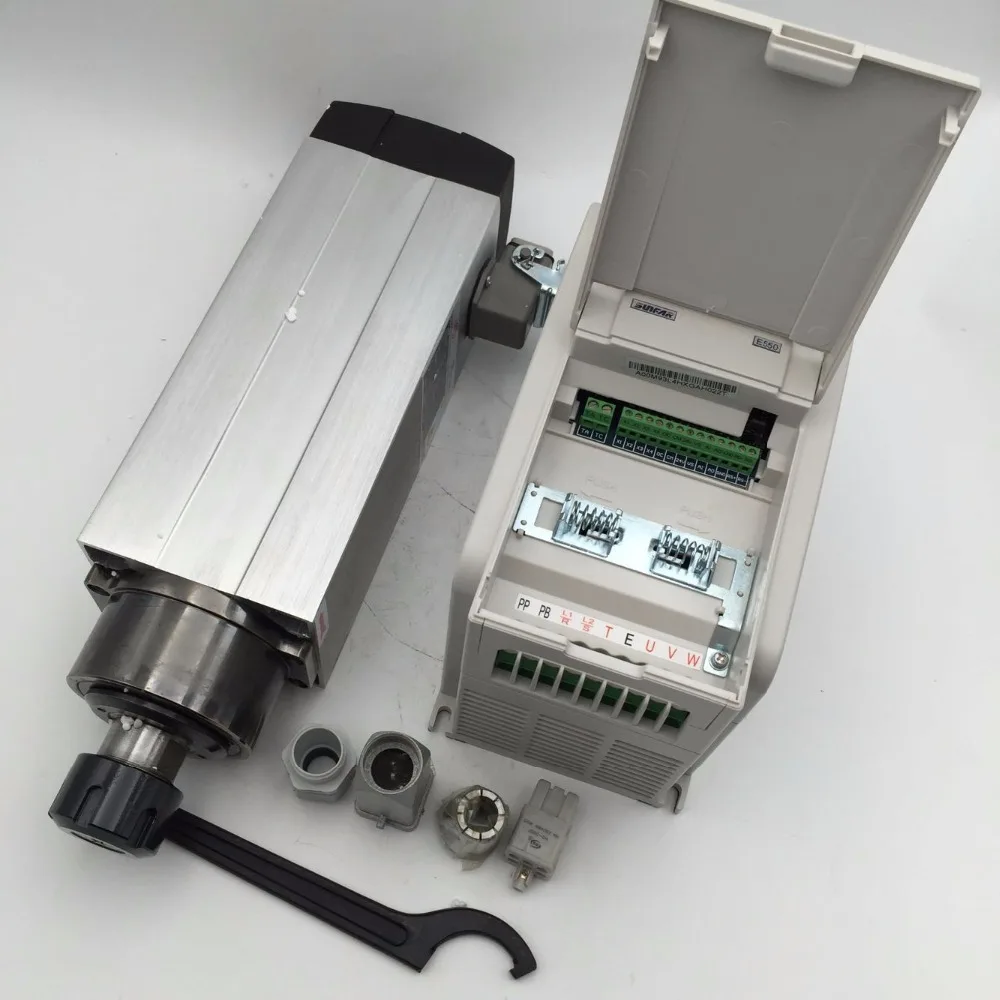

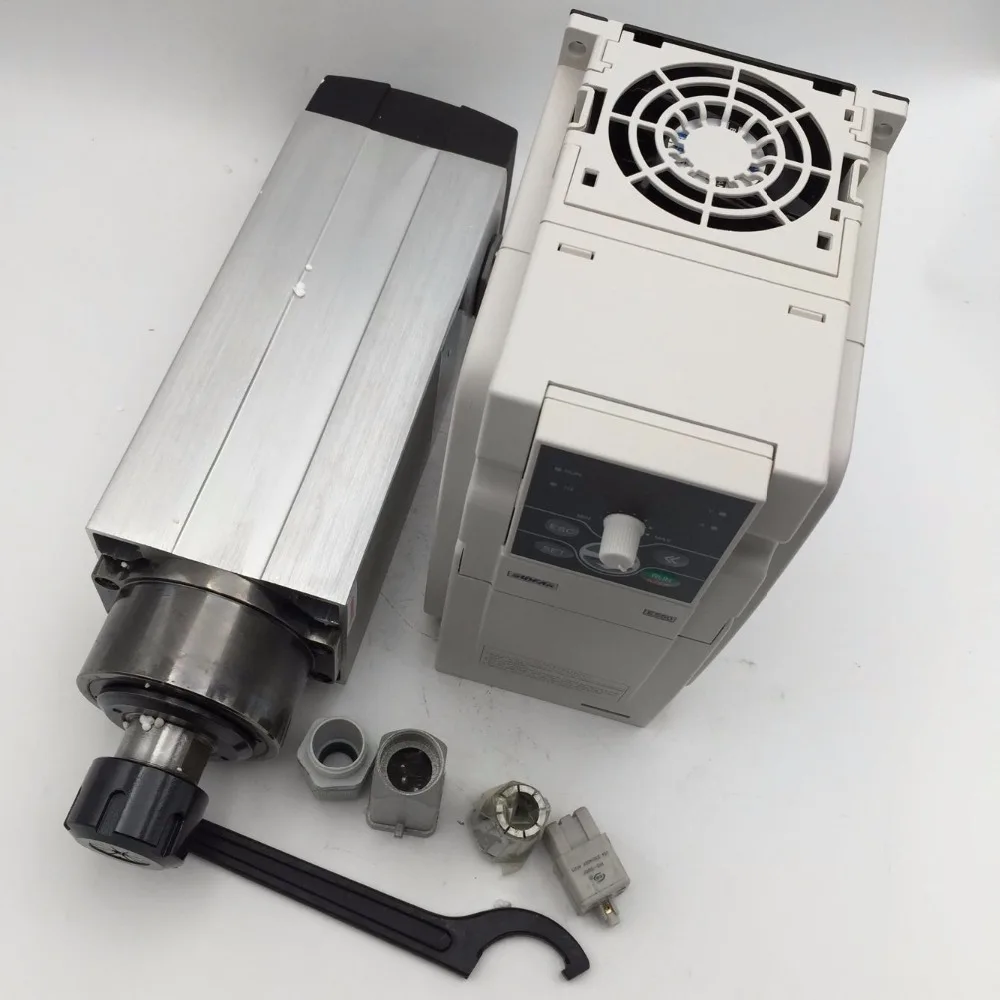

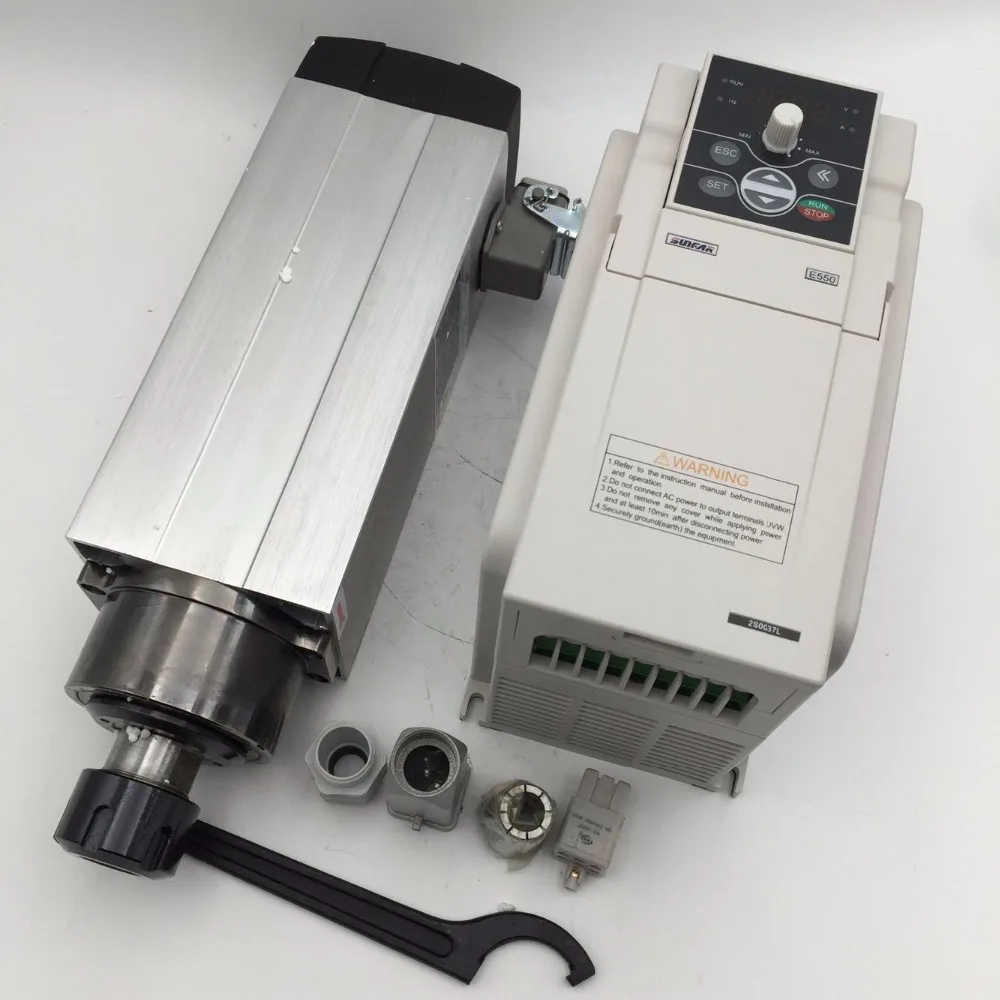

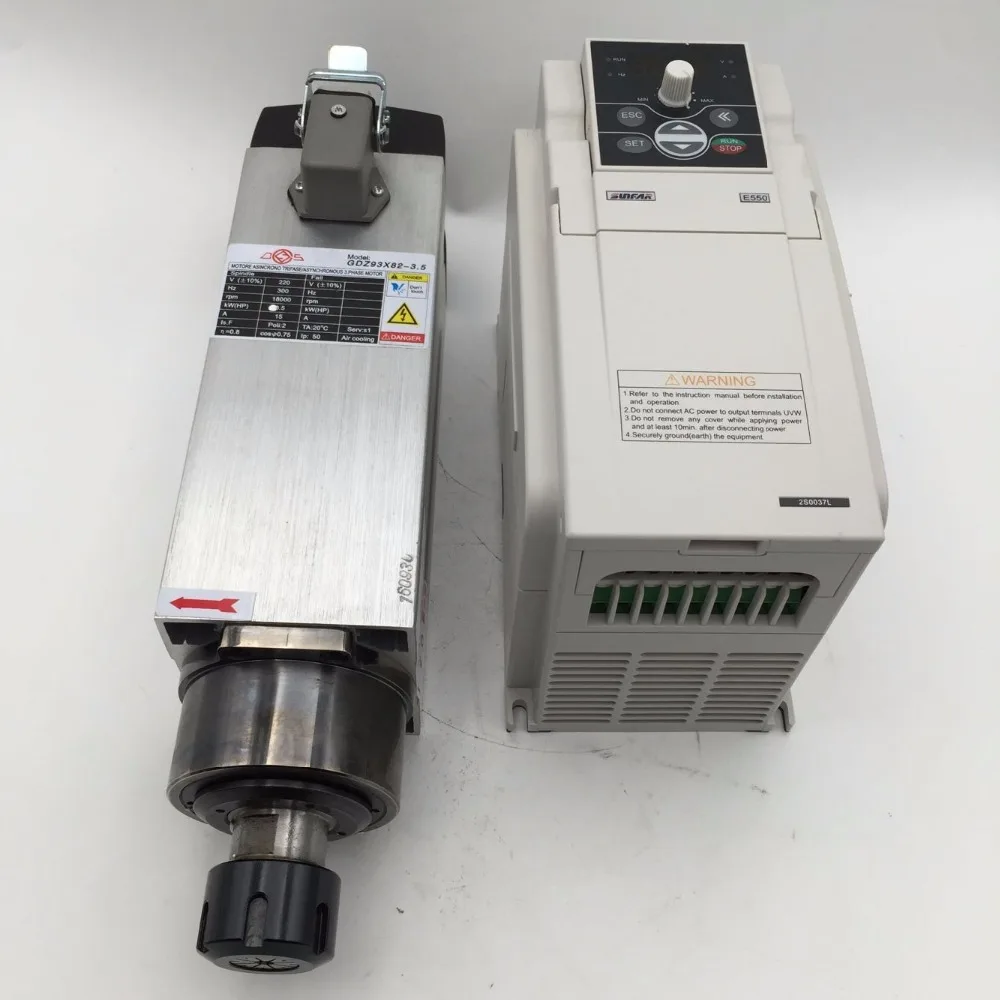

В комплект входит:

1 x Шпиндельный двигатель 3,5 кВт

1x4 кВт привод переменной частоты sunfar VFD

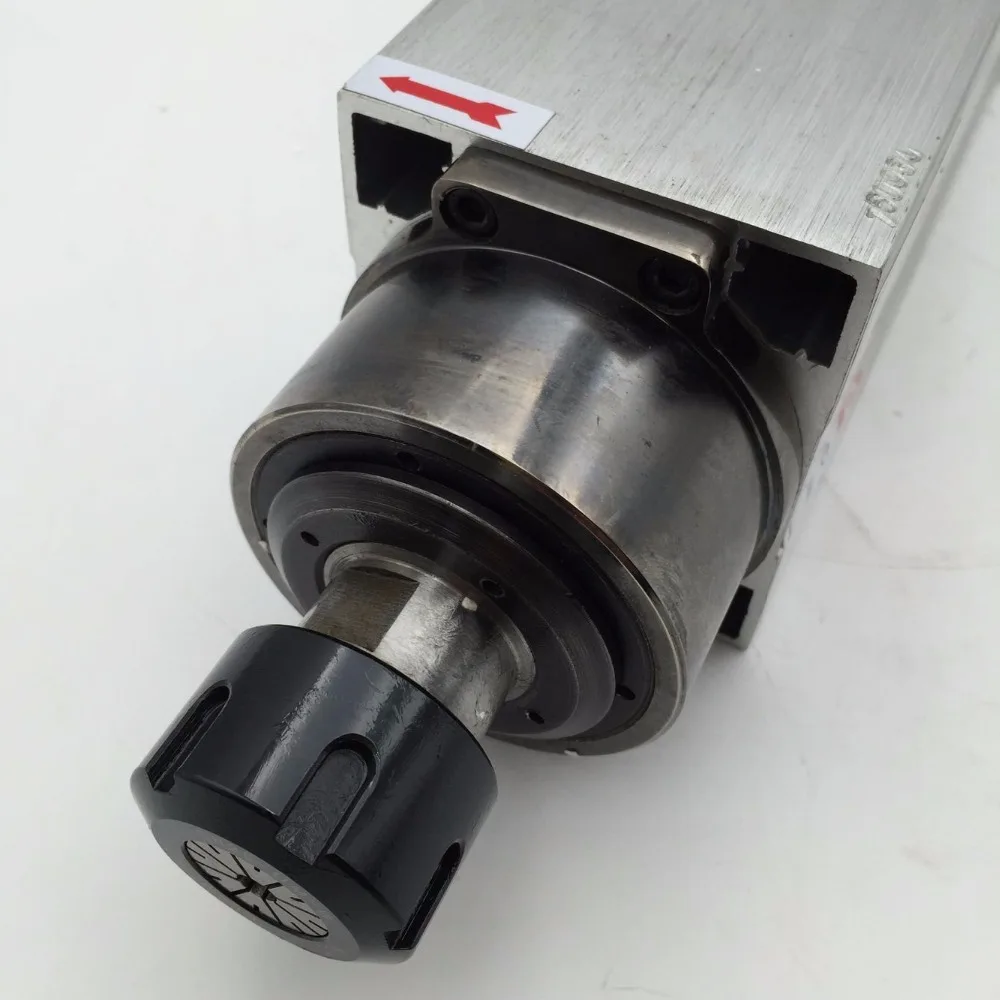

Спецификация мотора шпинделя:

Предоставление по умолчанию Коллет ER25 6 мм, если нет, пожалуйста, свяжитесь с нами для лучшего решения.

Технические характеристики

Тип

GDZ93x82-3.5

Тип продукта

Квадратный высокоскоростной моторизованный мотор шпинделя для деревообработки

Скорость (об/мин)

18000 об/мин

Мощность (кВт)

3,5 кВт

Напряжение (В)

380В

Ток (А)

8.8A

Частота (Гц)

300 Гц

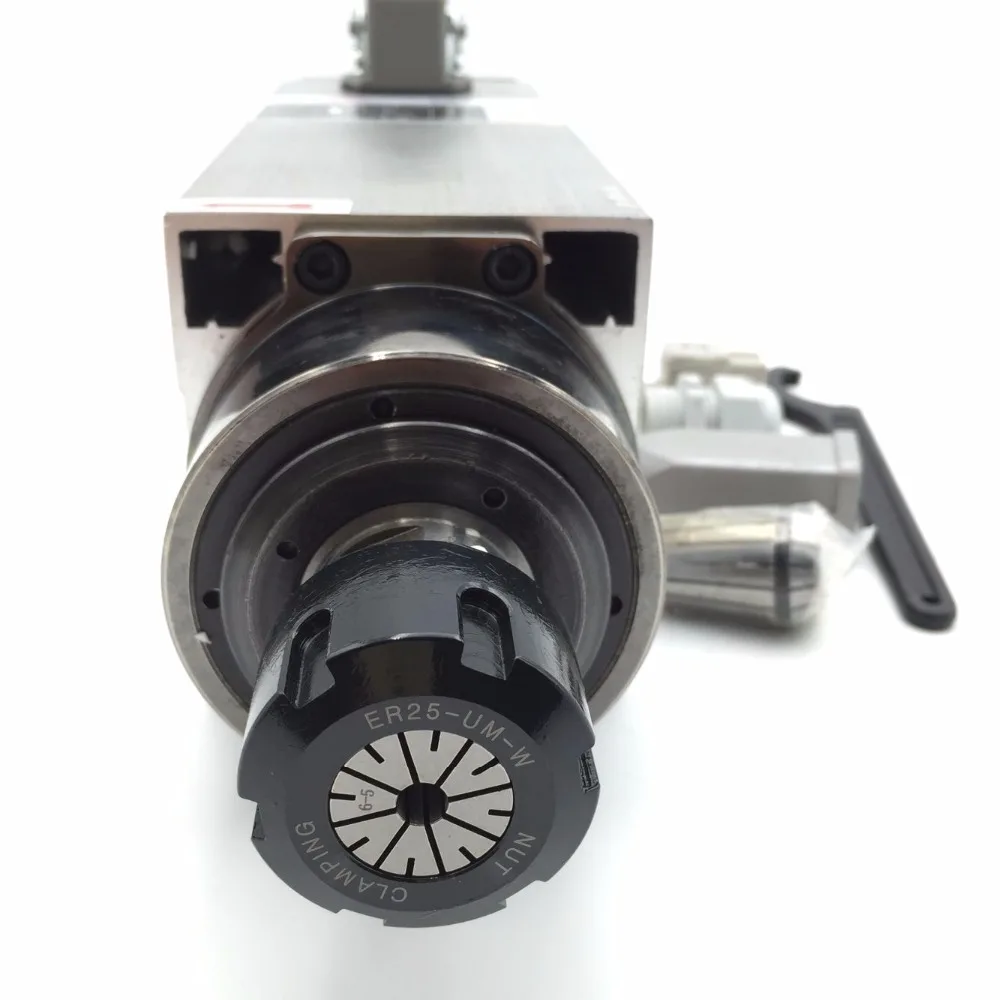

Коллет

ER25, 6 мм (по умолчанию)

Смазка

Смазка

Тип охлаждения

С воздушным охлаждением

Подшипники

2x7007 P4

2x7002c P4

Бренд

Чаншэн (Сделано в Китае)

VFD Спецификация:

Модель

E550-4t0040L

Мощность (кВт)

4 кВт

Входное напряжение (В)

3-фазный AC 380В ± 20% 50/60 Гц

Выходное напряжение (В)

0 ~ 380 В

Выходной ток (A)

9.5A

Выходная частота (Гц)

0 ~ 1000 Гц

Происхождение, гарантия и бренд

Китай и один год и sunfar

1. Практика электрического шпинделя

Электрический шпиндель-это высокоскоростная высокоточная жесткость компонентов, мы должны строго следовать практике, используемой шпиндельным двигателем, в противном случае это увеличит сбои оборудования, сократит срок службы оборудования. Используйте следующее правило:

(1) перед загрузкой сначала убедитесь, что система охлаждения шпинделя работает должным образом, а затем поверните шпиндель питания. Не используйте шпиндель без условий охлаждения, перед использованием необходимо проверить работу вентилятора и насоса. Если шпиндель с водяным охлаждением, проверьте, содержит ли Охлаждающая вода примеси, чтобы вода была гладкой.

(2) при использовании электрического шпинделя шпиндель с низкой скоростью в соответствии с принципом высокой скорости, постепенно увеличивая скорость для прогревания, когда шпиндель загружается до скорости и плавная работа состояния после необходимой обработки, может лучше защитить шпиндель, чтобы уменьшить износ.

(3) во время использования строго запрещено биться, хит резьбовой шпиндель зажим и конец ротора, чтобы не уменьшить срок службы компонента, влияет на результаты шпинделей, используемых.

(4) во время эксплуатации инструмент должен быть заменен верным образом. Когда нож, фокус должен быть равномерным, инструмент должен быть выровнен с резьбовым концом винтового ротора, зажим может быть. Во время работы инструмент необходимо заменить перед заменой, чтобы подождать охлаждения шпинделя, избегайте изменения инструмента при горячей температуре.

(5) во время работы, если карта крепления торцевого шпинделя, Небьющийся способ удаления джигов. Только в предпосылке нет повреждения резьбы вала ротора с помощью плоскогубцев и других инструментов для удаления патрона и очистки конического отверстия ротора и зажима шпинделя, чтобы избежать сокращения срока службы фильмов, влияет на качество заготовки. Если приспособление полностью потеряло точность, его необходимо немедленно заменить.

2. Спецификация обслуживания шпинделя:

(1) чтобы контролировать фактическое время работы шпинделя. Теоретически запрещают шпиндель 24 часа непрерывной работы, 12 часов работы на шпиндель позволяет отдыхать не менее 2 часов, чтобы предотвратить образование укороченного из-за механической усталости срока службы шпинделя.

(2) чтобы понять условия, температуру окружающей среды и контроль температуры шпинделя. Рабочая температура шпинделя не выше 35 градусов по Цельсию, когда температура окружающей среды выше 35 градусов по Цельсию, следует использовать кондиционеры или другие защитные меры для снижения комнатной температуры, тем самым уменьшая температуру шпинделя.

(3) Охлаждающая вода шпинделя должна быть чистой и не содержит примесей, рекомендации по очистке после конца вала шпинделя, накипи и водяных отверстий, чтобы избежать засорения из-за ржавчины. Кроме того, всегда обращайте внимание на циркуляционную температуру воды в резервуаре, поэтому температура воды слишком высока, охлаждающий эффект не может быть достигнут до надувания.

(4) Всегда проверяйте разъем источника питания, чтобы избежать повреждения разъема или старения, приводит к шпинделю и приводу.

(5) если время простоя для использования снова, вы должны переносить от низкой скорости до высокой скорости вращения шпинделя шаги в соответствии с нагрузкой шпинделя, для использования в пробежке.

(6) во время погрузки и разгрузки режущего ножа, необходимо очистить Чак гайки.

3. Будьте осторожны

(1) необходимо правильно подобрать приводной шпиндель в соответствии с табличкой с названием электрического шпинделя, хорошей производительностью, напряжением и частотой.

(2) установить преобразователь частоты должен быть установлен командный канал, а затем установить канал отображения и, наконец, установить параметры. При настройке параметров убедитесь, что эталонная частота, частота трех наивысшей номинальной частоты и консистенция.

(3) шпиндель, как правило, вращается по часовой стрелке в неправильном направлении, привод может изменить настройки или поменять любой два вращающихся провода на выходе инвертора UVW терминала.

(4) в общем, температура поверхности шпинделя с водяным охлаждением и температура окружающей среды выше 20 градусов, тепло можно считать шпинделем; когда температура поверхности шпинделя с воздушным охлаждением выше температуры окружающей среды 30 градусов, можно определить как основное тепло серьезно, немедленно выключить охлаждение, проверить

4. Предупреждение об обслуживании

(1) Шпиндель обнаружил ненормальный звук, следует немедленно прекратить проверку. Если вы не можете быть решены, должны быть отправлены производителю или ремонт профессионалам.

(2) при работе с ненормальным горящим запахом немедленно прекратите проверку. Если вы не можете быть решены, должны быть отправлены производителю или ремонт профессионалам.

(3) Если шпиндель не запускает загрузку, не начинайте сначала, вы должны тщательно проверить следующие связанные вопросы: сначала проверьте параметры привода, чтобы определить Входное и выходное напряжение, параметры шпинделя верны. Во-вторых, проверьте, подключен ли шнур питания и соединитель проводов, и определите, есть ли проблема с контактным соединителем.

(4) так как электрический шпиндель является высокой скоростью, высокая жесткость прецизионных компонентов и поэтому должны быть отправлены мне профессионалами или для ремонта.
