AD985FourDDS Модуль V2.0

ОдинВведение модуля

AD9854Цифровые синтезаторы-это высокоинтегрированные устройства, которые используютDDSТехнология интегрирует две высокоскоростные и высокопроизводительные ортогональныеД/аПреобразователь может выводиться с помощью цифрового программированияI,QДвусторонний Композитный сигнал.AD9854ВDDSОбладает ядерным48Разрешение частоты бит (в300 мПод часами системы, разрешение частоты может достигать1 Гц). Выход17Усечение битовой фазы обеспечивает хороший бессимптомный индекс динамического диапазона.AD9854Позвольте частоте выходного сигнала достичь150 МГц,Ненаклонная частота сдвига keying (FSK), наклон частоты сдвига keying (RFSK), двухфазный сдвиг keying (BPSK), фазовый сдвиг keying (PSK), импульсная Частотная Модуляция (CHIRP) И возможно включение формы,И Частота выхода цифровой модуляции до100MHzZ. Высокоскоростной компаратор в чипе может преобразовывать синусоидальную волну в квадратную волну и может использоваться в качестве генератора часов.AD9854Он широко используется в портативном частотном анализаторе, программируемом генераторе часов, источнике импульсной частотной модуляции для радиолокационной и частотной подметальной системы, измерениях и измерениях, оборудовании, коммерческой и любительской радиочастотеRFПередатчик и т. Д.
Оставайтесь2013Национальный конкурс электронного дизайна студентовEПростая частотная характеристика тестер системыИспользуется вAD9854Генерируйте два пути1 МГц ~ 40 МГцСигнал квадратуры.AD9854Рамка модуляПоказан график.

Схема модуля

Основные особенности модуля заключаются в следующем:
(1.Вся плата выводит два ортогональных сигнала и квадратные волновые сигналы и выводит сопротивление ортогонального сигнального порта50Омега.
(2.Схема фильтра модуля для7Ступенчатая пассивная низкопроходная эллиптическая схема фильтра, характерное сопротивление50Омега,Частота среза120 МГц;
(3.Модуль двух ортогональной частоты сигнала вDC ~ 40 МГцВ пределах,Доступ50Нагрузка(Входное сопротивление почтового модуля50Омега) выход как320 мВ.Погрешность выходного амплитудного баланса и амплитудного баланса равнаМенее чем5%,Стабильность частоты меньше, чем10-4.
(4.Модульный квадратурный сигнал на выходе-1 дБПолоса пропускания70 мО-3 дБПолоса пропускания100 мО.
(5)Модульная частота квадратной волныDC ~ 120 МГцВ пределах,Частота меньше, чем95 МГцПиковое значение приблизительно1,5 VСправа и слева (50 нагрузки).
(6) Модули могут быть выходнымиФСК,Рфск,BPSK,ChirpИOSKМодуляционная форма сигнала.
(7Модуль использует чип линейного регулятора большого тока, так что модули могут быть использованы+ 5V ~ + 15VВ источника питания на импульсный источник питания источника питания расширяет диапазон входного модуль источника питания. Чтобы уменьшить потери от нагрева чипа zener, рекомендуется использовать+ 5 В и силу тока больше, чем 1AИмпульсный источник питания
(8) Выходной интерфейс принимаетSMAИнтерфейс.
(9) Этот модуль был разработанДжекGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.

ДваИнтерфейс модуля

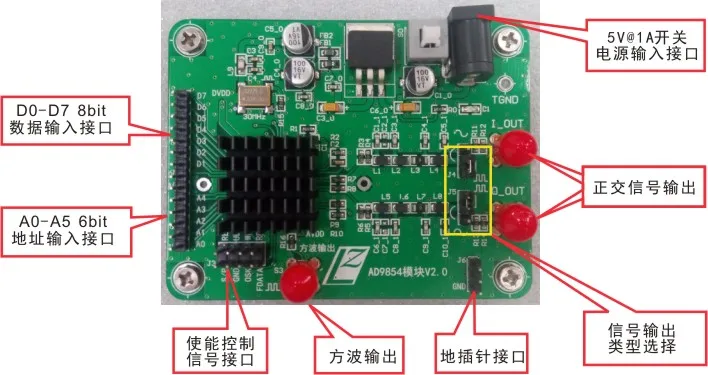

Выходной интерфейс принимаетSMAИнтерфейс, интерфейс каждого модуля показан на рисунке.

Схематическая схема интерфейса модуля

ТриМетод подключения интерфейса модуля

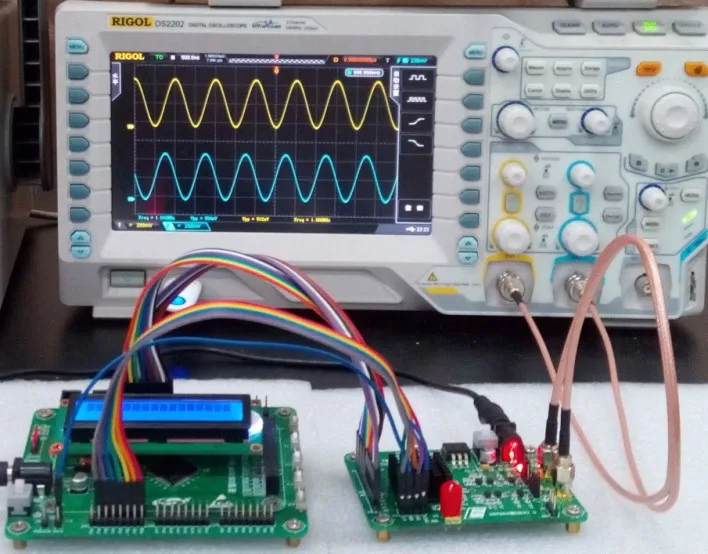

Синусоидальные или квадратные волновые Выходные соединения показаны на следующем рисунке.

Рис. 2 схематическая схема выходного соединения ортогонального сигнала

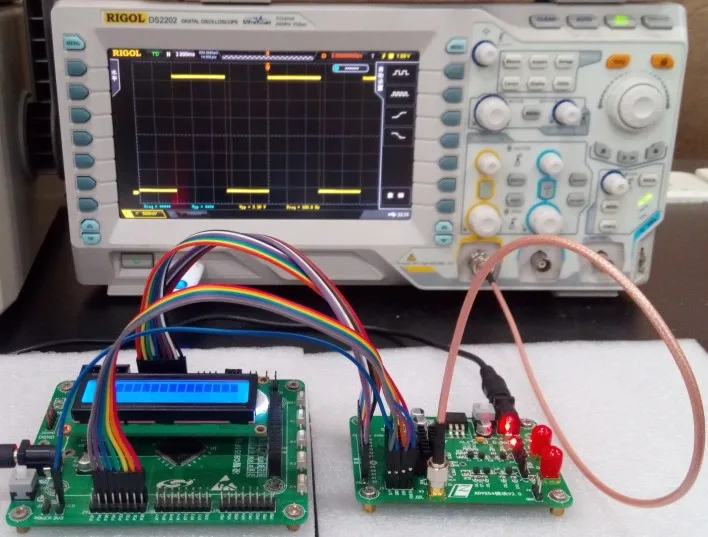

Схематическая схема квадратного волнового выходного соединения

4.Эффект отладки модуля

1.Синусоидальная волна(В тесте используется модель осциллографа DS4024:200MHz 4GSa/s;50Режим ввода Омега).

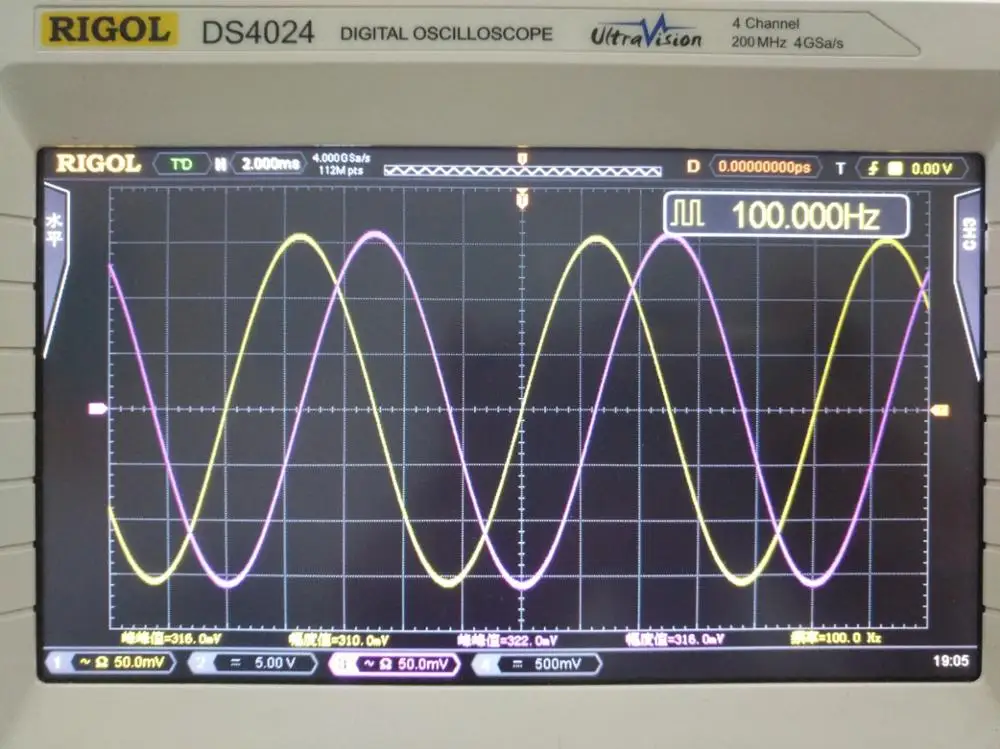

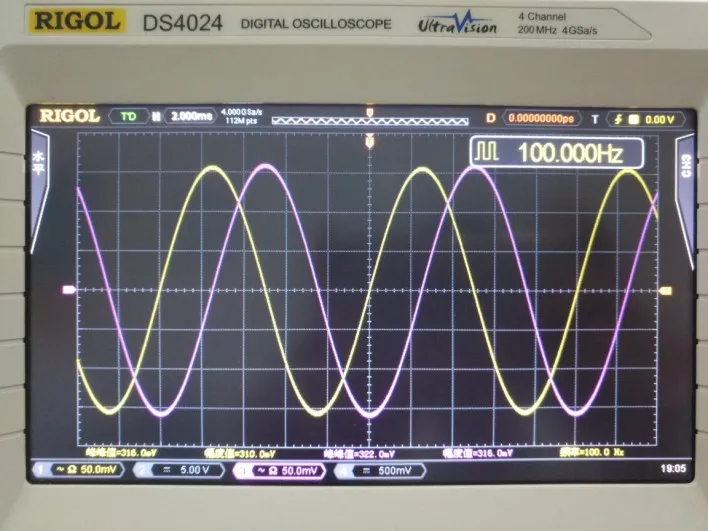

100 Гц(310mv316mv)

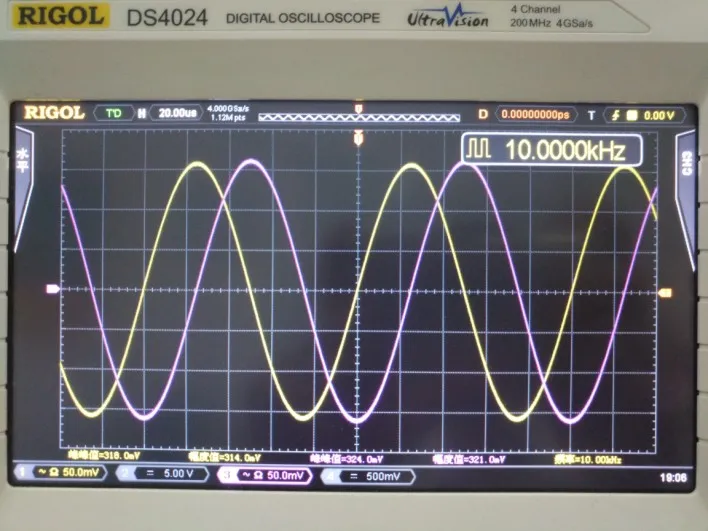

10 кГц(314mv321mv)

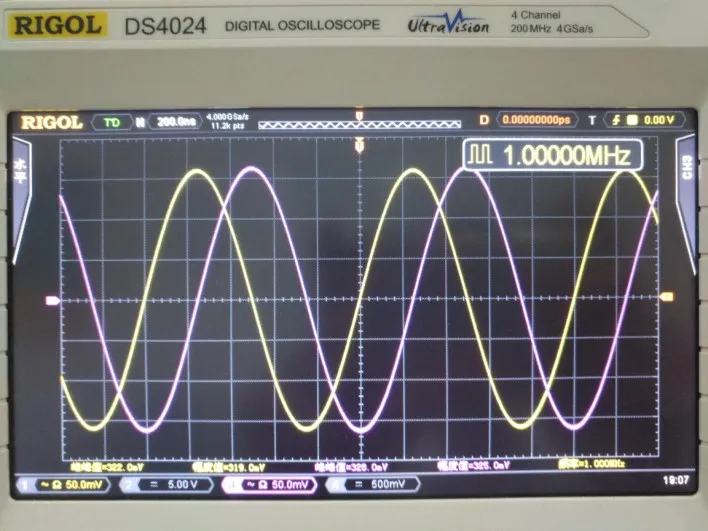

1 МГц(319mv325mv)

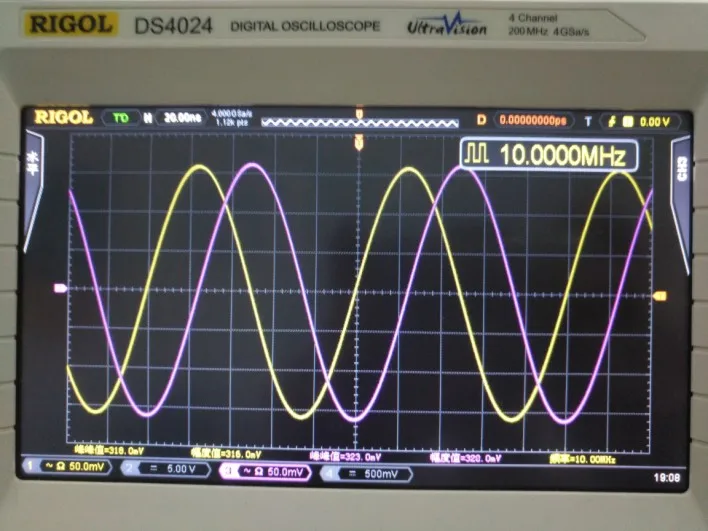

10 МГц(303mv312mv)

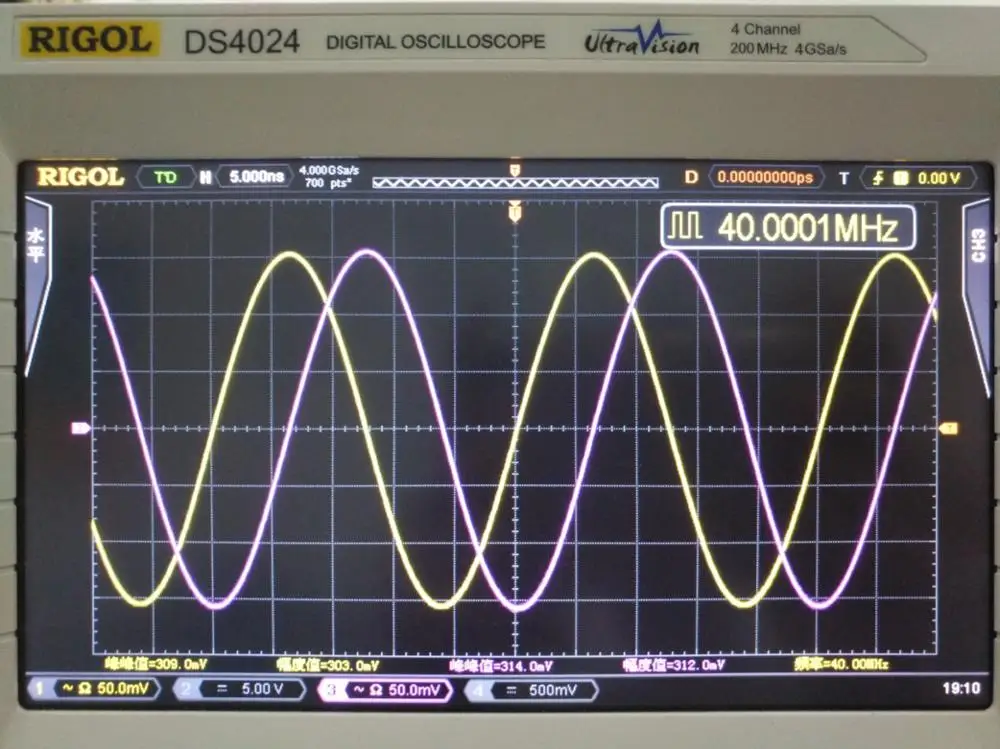

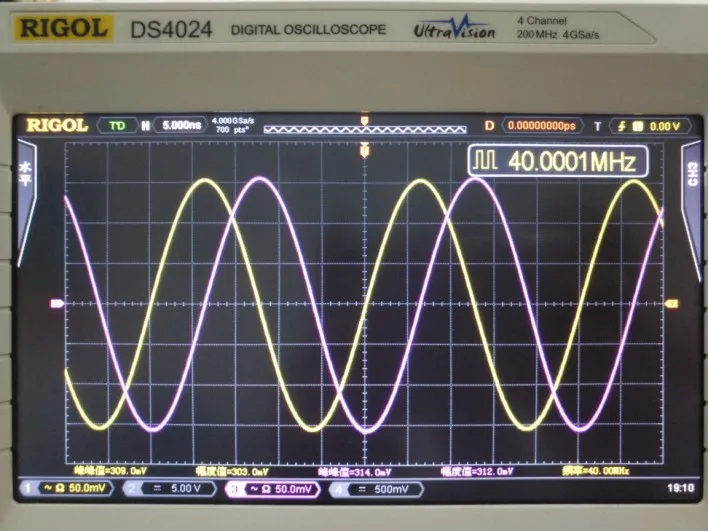

40 МГц(303mv312mv)

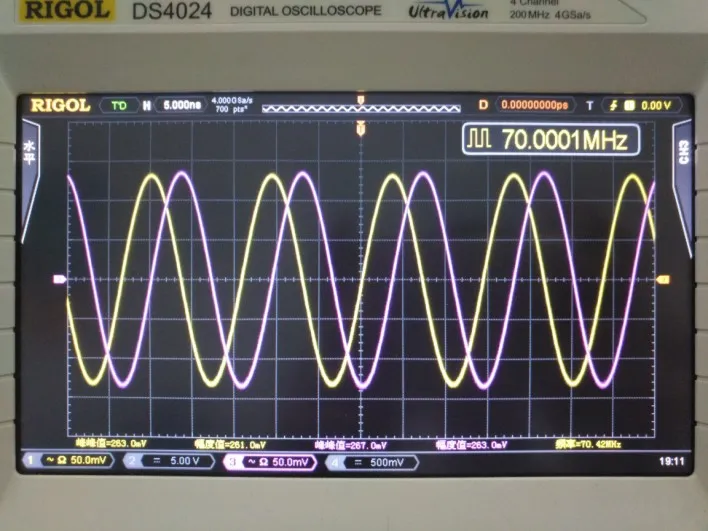

70 МГц(261mv263mv)

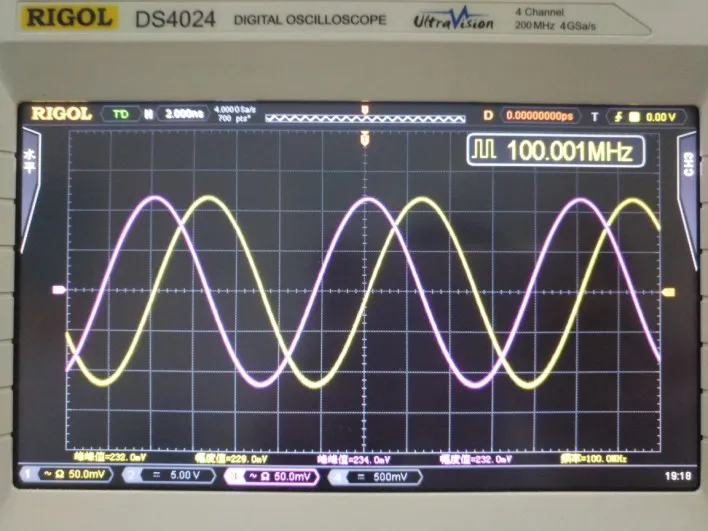

100 МГц(229mv232mv)

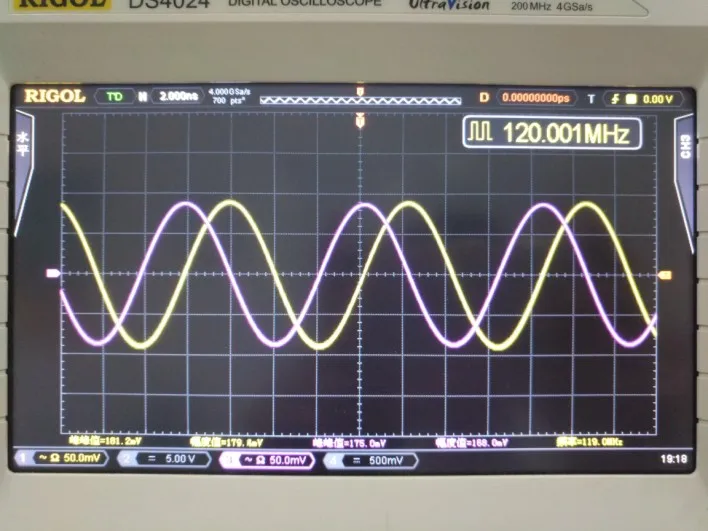

120 МГц(179mv168mv)

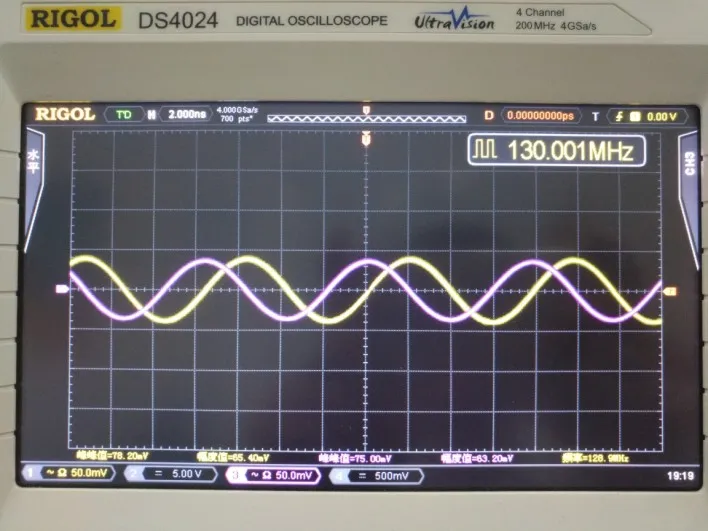

130 МГц(65mv63mv)

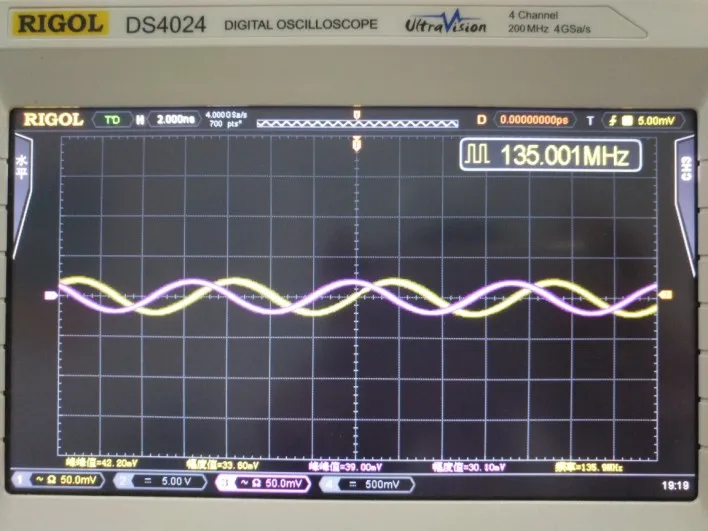

135 Гц(33mv30mv)

2.Квадратный волновой тестовый сигналВ тесте используется модель осциллографа DS4024:200MHz 4GSa/s;50Режим ввода Омега)

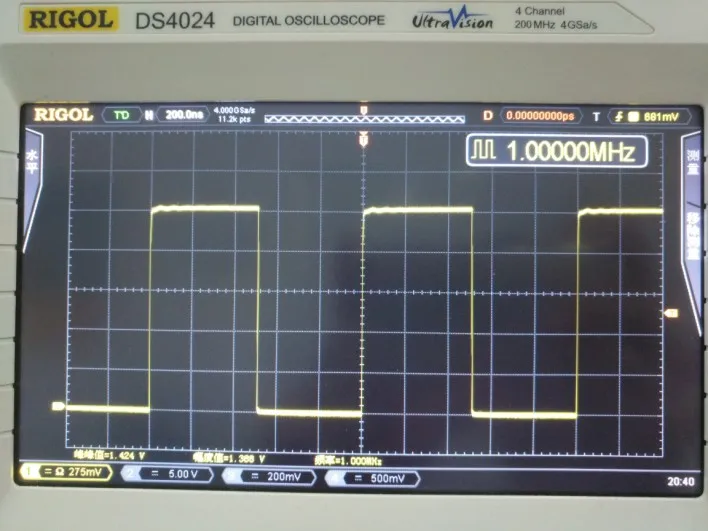

1 МГц

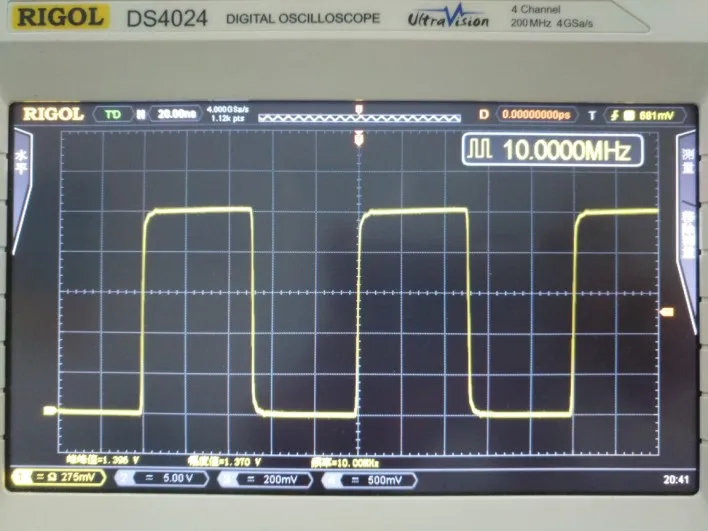

10 МГц

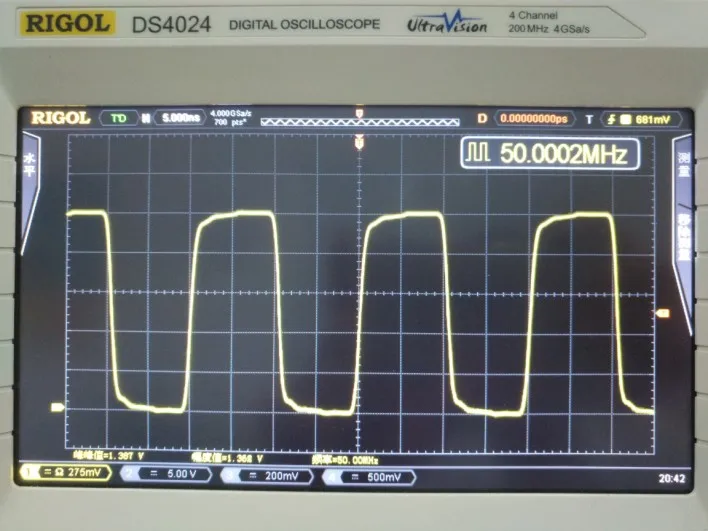

50 МГц

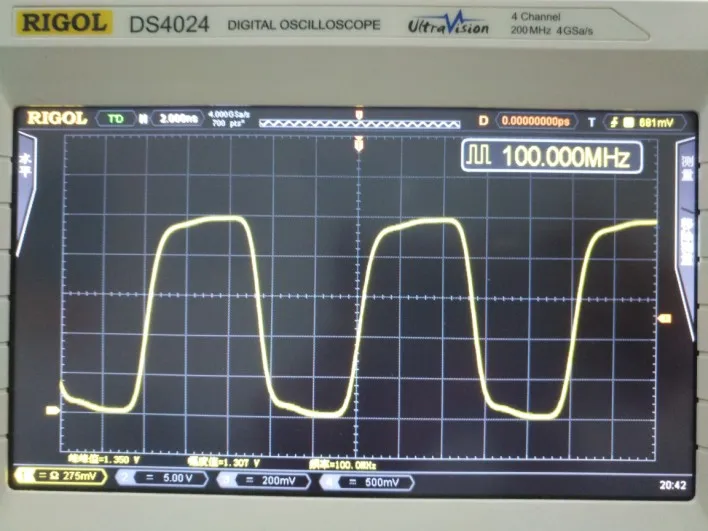

100 МГц

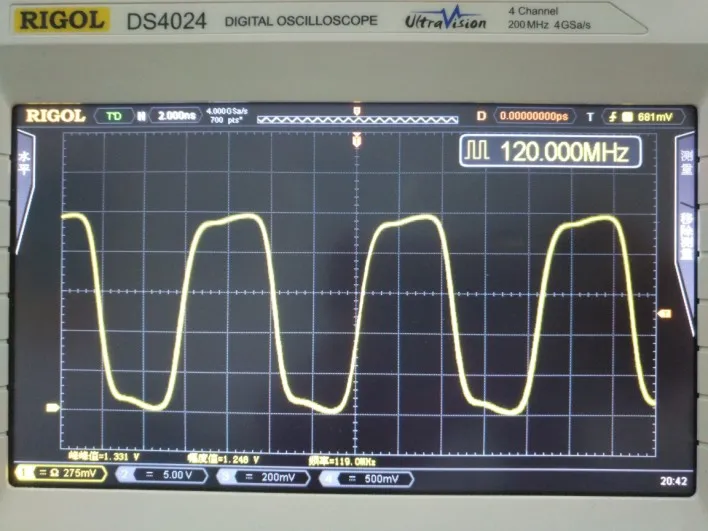

120 МГц

2.Тест на модуляцию волны

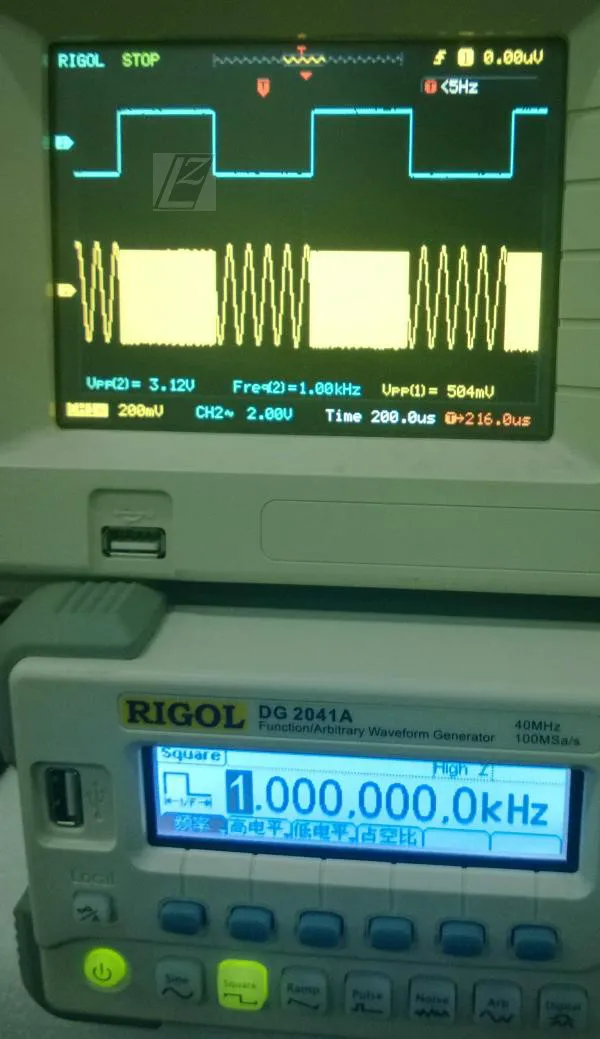

РфскМодуляционная Форма волны

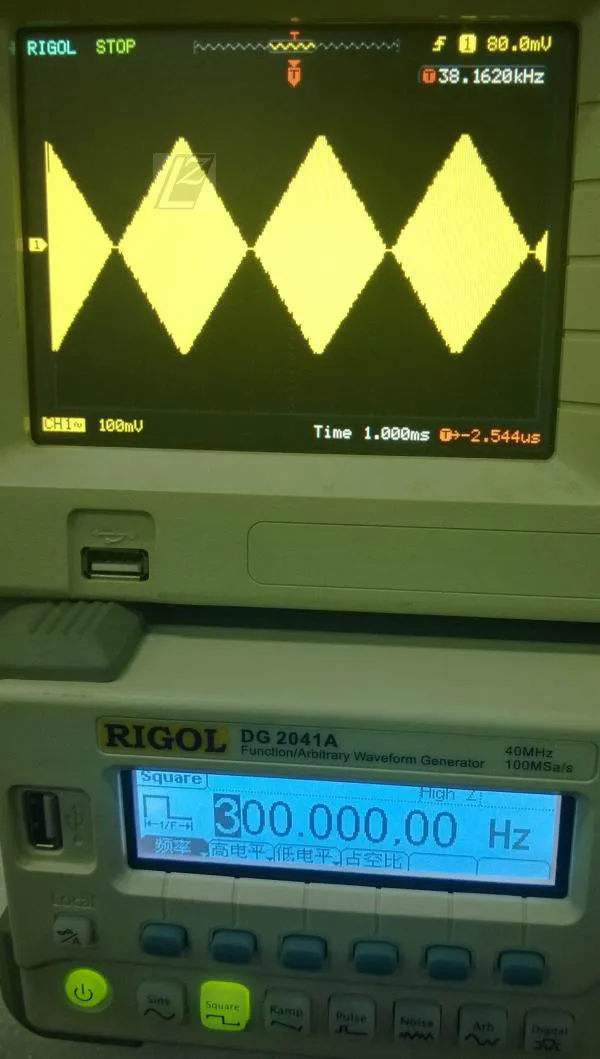

OSKМодуляционная Форма волны

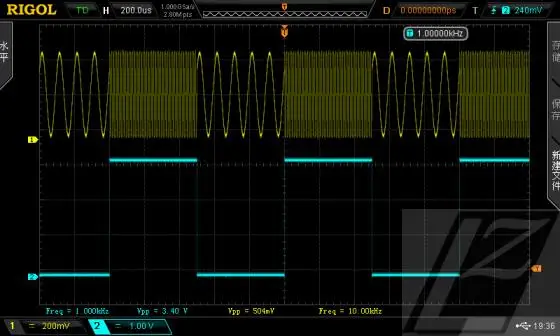

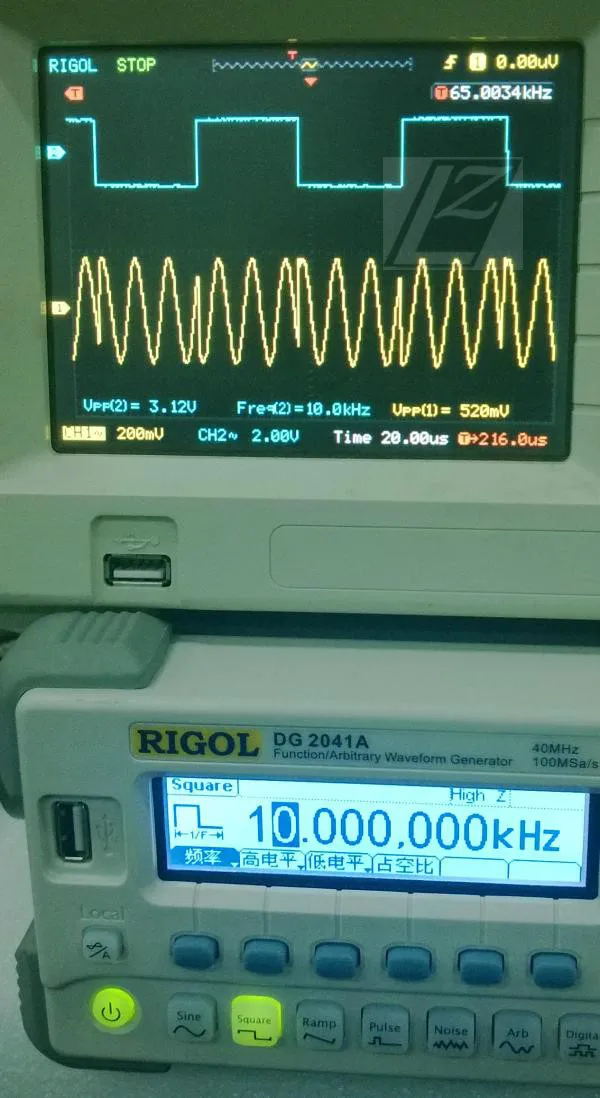

ФСКМодуляционная Форма волны

BPSKМодуляционная Форма волны

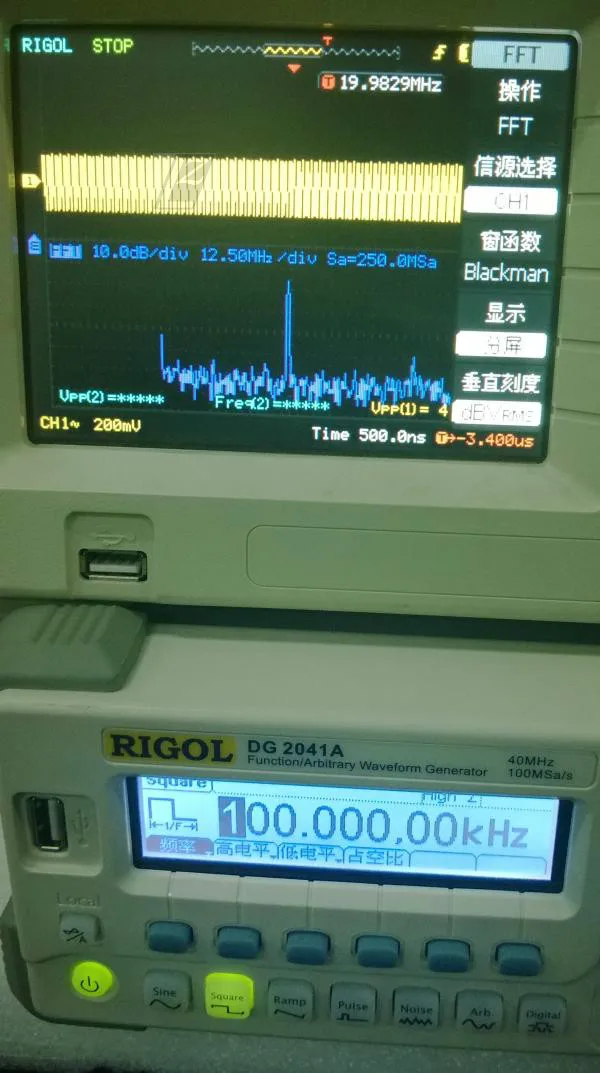

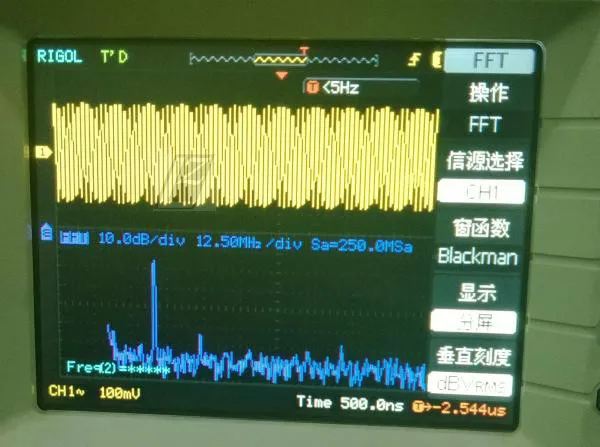

ChirpМодуляционная Форма волны
