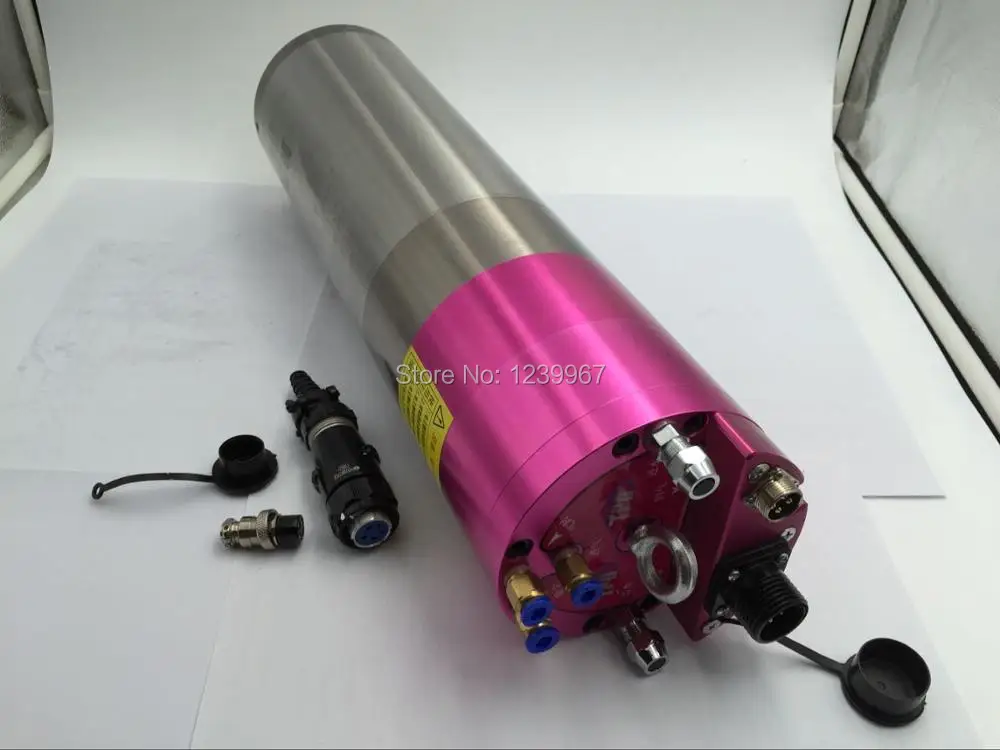

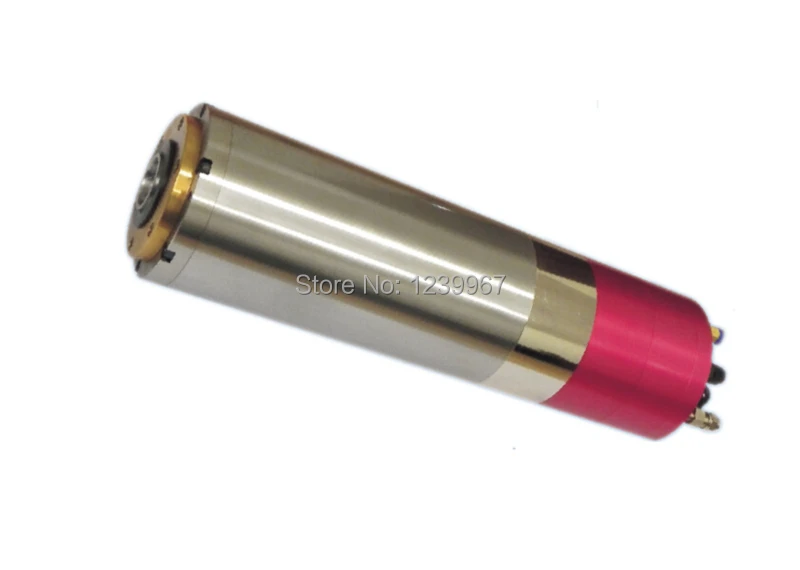

Электродвигатель привода шпинделя АТС с водяным охлаждением 18000 кВт об/мин 220 В 20

5.5KW с водяным охлаждением ATC мотор шпинделя 18000 об/мин 220 В 20A 2.9N. М 600 Гц 120TD18Z5.5A трехфазный асинхронный для обрабатывающего центра Новый



120TD18Z5.5A (220В)

380В также доступен, если нужен один, пожалуйста, свяжитесь с нами, спасибо



Характеристики:

Номер модели

120TD18Z5.5A

Бренд

Чаншэн (Сделано в Китае)

Тип продукта

Трехфазный асинхронныйАвтоматическое изменение инструмента (ATC) мотор шпинделя

Мощность

5 кВт

Частота

600 Гц

Напряжение

220В

Скорость

18000р/мин

Ток и Н. М

20A 3,9 нм

Сертификация

ISO9001-2000

Номер полюса

4

Охлаждение

С водяным охлаждением

Смазка

Смазка

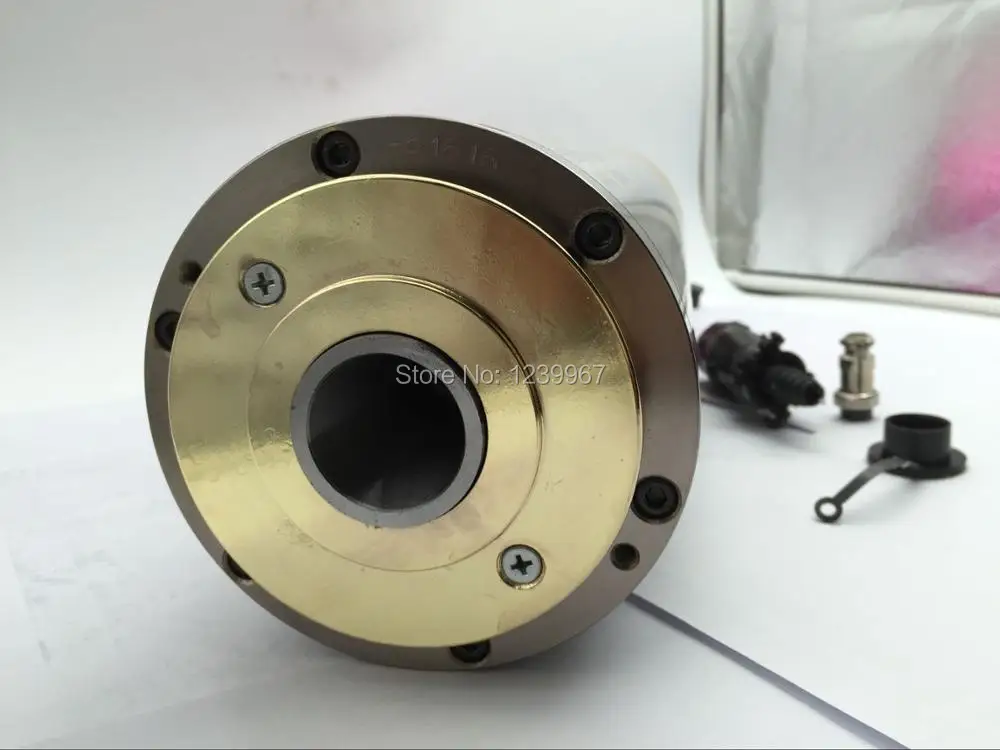

Соединение носа

BT30 (Обеспечить себя)

Время ремонта

Подшипник (полгода), шпиндель (один год)

Вес

26 кг

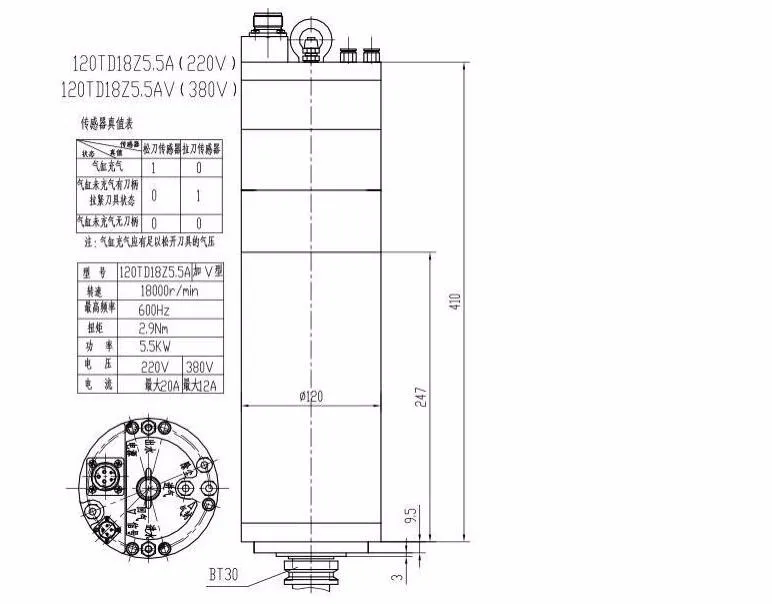

  Размеры Характеристики двигателя шпинделя 1) импортные подшипники хорошего качества, длительный срок службы. 2) Применение: фрезерование, гравировка, сверление всех видов станков с ЧПУ. 3) Есть шпиндель водяного охлаждения, шпиндель воздушного охлаждения и самоохлаждающий шпиндель на ваш выбор. 4) Каждый двигатель шпинделя должен пройти процесс полировки, улучшить концентрацию шпинделя для увеличения срока службы двигателя.



Обратите внимание:

Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска; Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; настройка тока инверторов также основана на номинальном токе моторизованного двигателя шпинделя; Избыточный ток составляет 120% от номинального тока; перегрузка составляет 100%, время 5S; Частота несущей устанавливается мощностью шпинделя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц-для шпинделя более 10 кВт; Время ускорения и время замедления 10 s и 20 s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей. Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1 (U1), 2 (V1), 3 (W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения. Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке. Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи инвертору.

2. Уважаемые покупатели, пожалуйста, не покупайте напрямую. Если продукты повреждены из-за неправильного использования или покупки неправильных продуктов без связи с нами заранее, возврат или замена не доступны. Надеюсь, вы понимаете. Спасибо.

  Больше шпинделя также доступно по лучшей цене, при необходимости, свяжитесь с нами. 1. Водяное охлаждение: 300 Вт, 800 Вт, 1,2 кВт, 1,5 кВт, 2,2 кВт, 3 кВт, 4 кВт, 3,5 кВт, 4,5 кВт, 5 кВт 2. Воздушное Охлаждение: 800 Вт, 1,5 кВт, 2,2 кВт, 3,5 кВт, 4,5 кВт, 6 кВт, 7,5 кВт, 12 кВт 3. Охлаждение самостоятельно: 400 Вт 4. ATC Шпиндель: охлаждение водой: 1.5kw, 2.2kw, 5.5kw, 6kw, 7.5kw Охлаждение воздухом: 8 кВт, 9 кВт (такой же HSD) 5. Уплотнительное боковое Шпиндель: 350 w, 550 w, 700 w, 750 w, 1.1kw, 1.8kw, 2.2kw У нас также есть Шпиндельный двигатель, соответствующий инвертору (VFD), Колле, захватчику и т. д. если вам нужны другие виды деталей, пожалуйста, не стесняйтесь связаться с нами.
