2 кВт 220 В Комплект шпинделя с ЧПУ 4 подшипника воздушным охлаждением 18000 об/мин ER25

2 кВт с воздушным охлаждением квадратный мотор шпинделя 18000 об/мин 220 В 10A 300 Гц ER25 GDZ93x82-2.2 и 2 кВт VFD инвертор для ЧПУ Wooworking

GDZ93x82-2.2 (220 V) и авиадоставкаFC300-2.2G-T2

Содержимое упаковки:

1*2,2 кВт мотор шпинделя

1*2,2 кВт VFD привод переменной частоты

Шпиндель мотор Спецификация:

Предоставление гаек по умолчанию ER25 и Collet 6 мм, если нет, пожалуйста, свяжитесь с нами для лучшего решения.

Модель

GDZ93x82-2.2

Тип продукта

Квадратный высокоскоростной моторизованный мотор шпинделя для деревообработки

Скорость (об/мин)

18000 об/мин

Мощность (кВт)

2.2KW

Напряжение (V)

220 V

Ток (А)

10A

Частота (Гц)

300 Гц

Цанга

ER25 6 мм (По умолчанию)

Смазка

Смазка

Тип охлаждения

Четырехтактный двигатель с воздушные охлаждением

Подшипники

2x7007 P4; 2x7002c P4

Бренд

Чаншэн (Сделано в Китае)

Частотно-регулируемым приводом Спецификация:

Модель

FC300-2.2G-T2

Мощность (кВт)

2.2KW

Входное напряжение (В)

Вход 1ph 220 V 50/60Hz

Выходное напряжение (В)

Выход 3ph 0 ~ 220 V

Выходной ток (A)

11A

Выходная частота (Гц)

0 ~ 1000 Гц

Происхождение и гарантия

Китай (материк) и один год

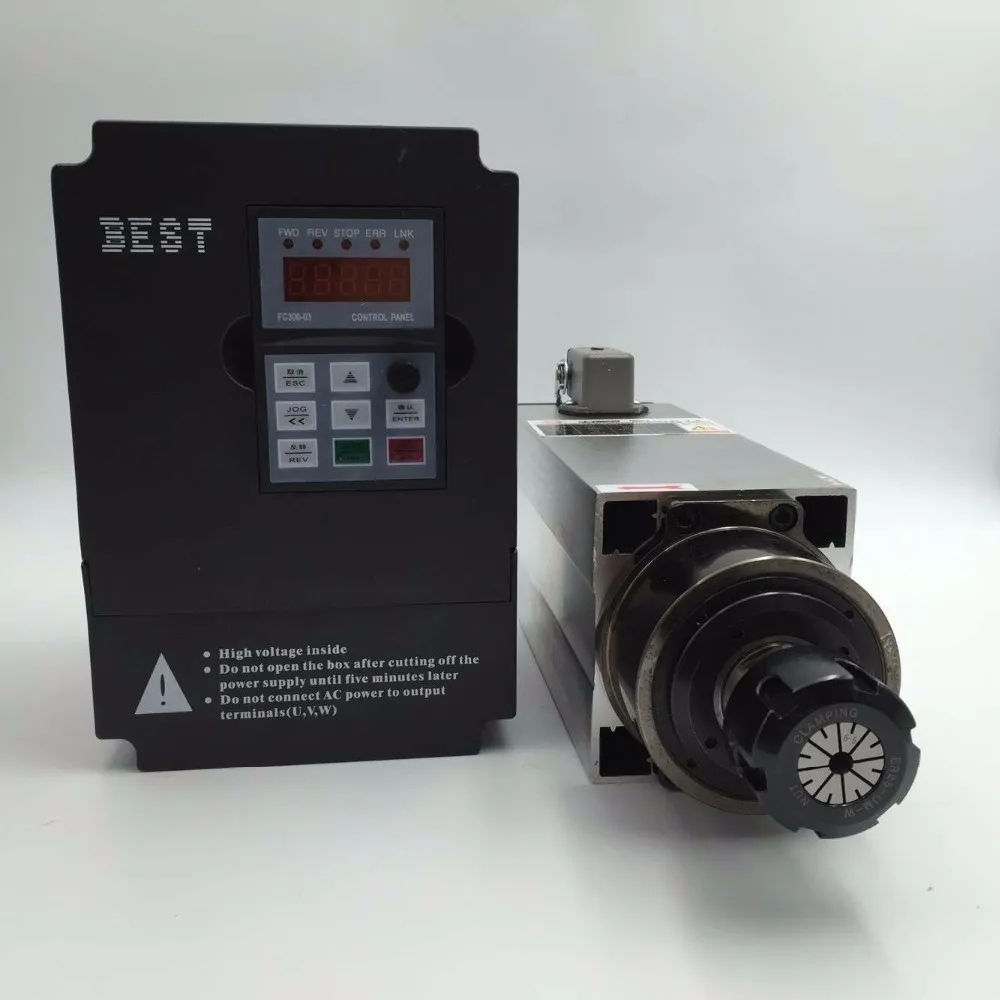

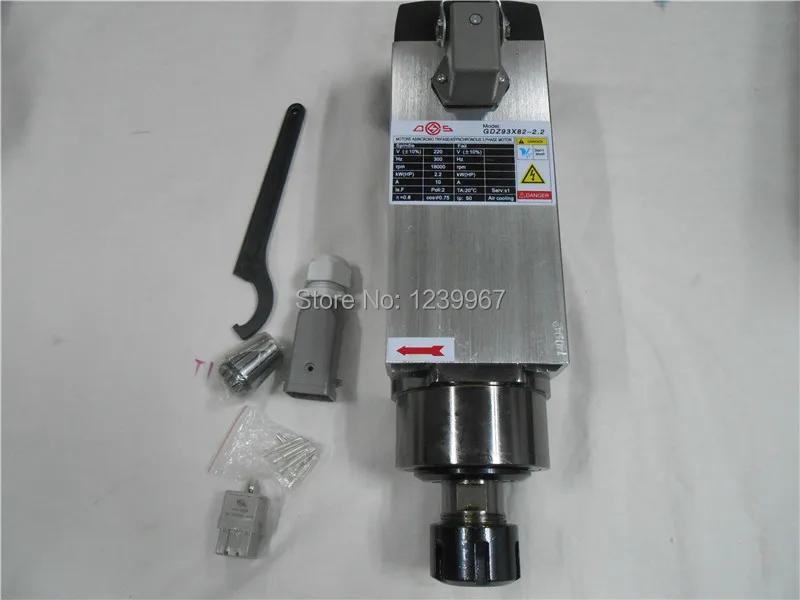

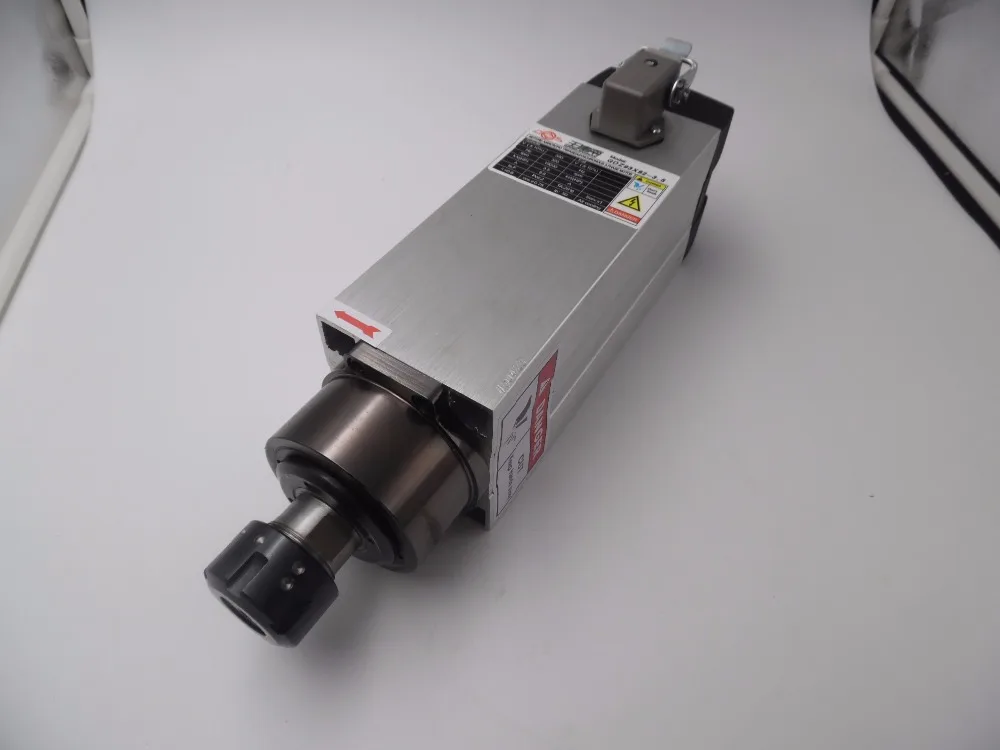

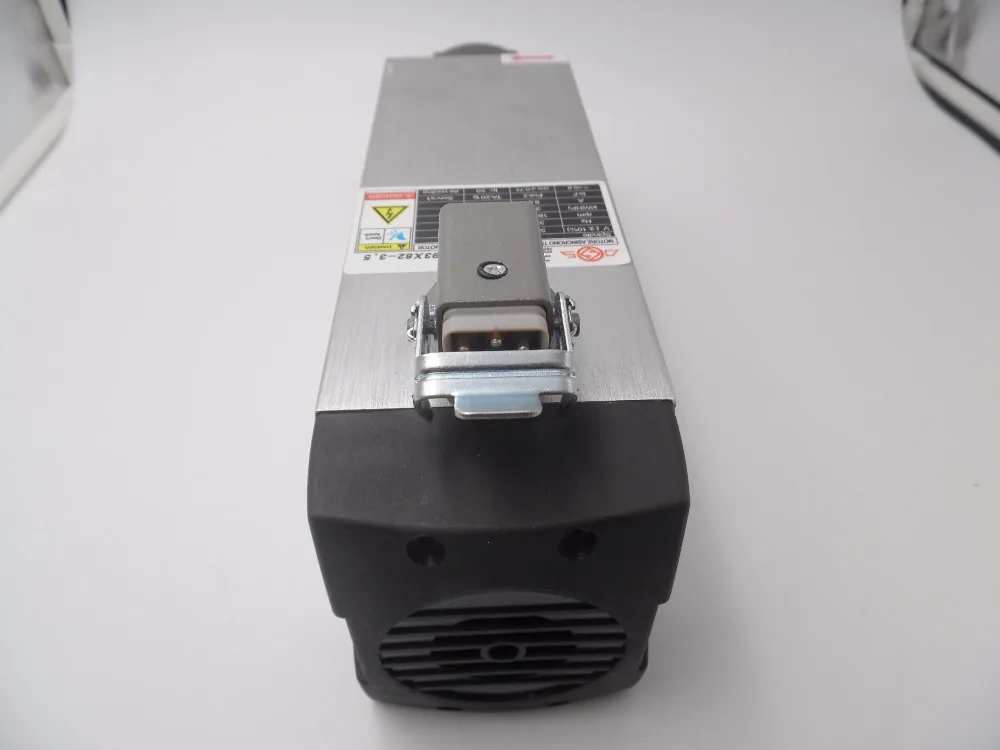

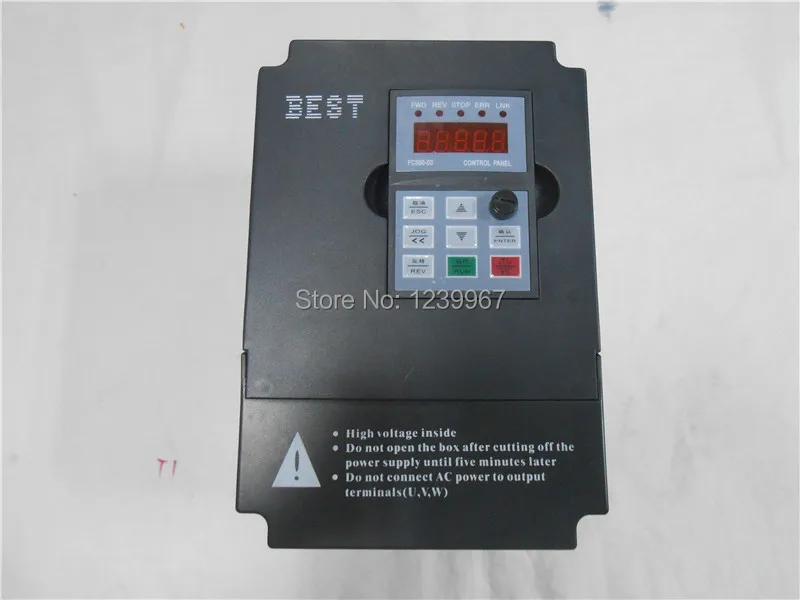

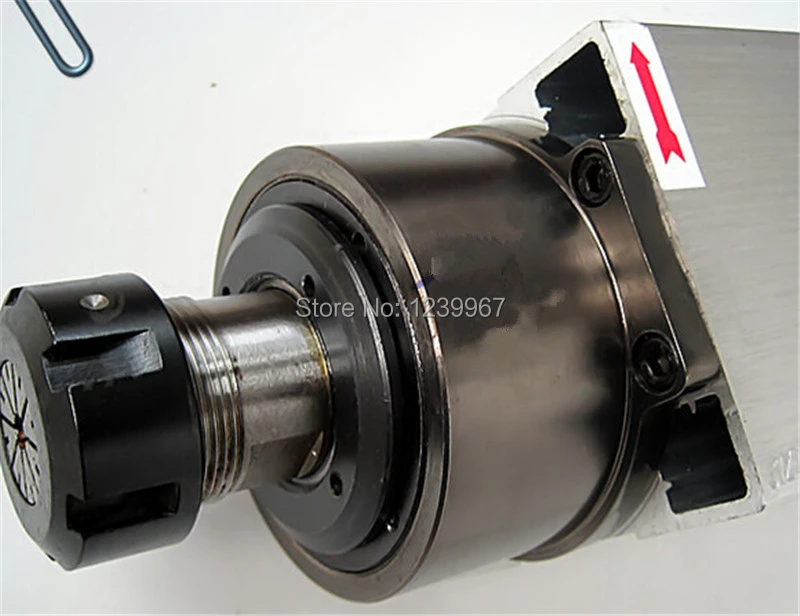

Фактические фотографии продукта

Пожалуйста, обратите внимание:

Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска; Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; настройка тока инверторов также основана на номинальном токе моторизованного двигателя шпинделя; Избыточный ток составляет 120% от номинального тока; перегрузка составляет 100%, время 5S; Частота несущей устанавливается мощностью шпинделя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц-для шпинделя более 10 кВт; Время ускорения и время замедления 10 s и 20 s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей. Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1 (U1), 2 (V1), 3 (W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения. Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке. Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи инвертору.

2. Уважаемые покупатели, пожалуйста, не покупайте напрямую. Если продукты повреждены из-за неправильного использования или покупки неправильных продуктов без связи с нами заранее, возврат или замена не доступны. Надеемся вы отнесетесь к этому с пониманием. Спасибо за понимание.
