NT68676 ЖК-дисплей драйвер платы инвертор Lvds конвертер монитор комплект для 21 5

NT68676 ЖК-дисплей драйвер платы инвертор Lvds конвертер монитор комплект для 21 5

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения голой ЖК-панели в Настольный/ПК-монитор. Это будет сюрпризом, что ваш голый ЖК-дисплей будет хорошим в использовании, и больше не будет пустой тратой. Или это очень запутанные вещи, которые мы успешно производим сами. Комплект Plug & play, не требует пайки ..

    Этот комплект предназначен для ЖК-дисплея LM215WF4(TL)(E7) Только перед оформлением заказа убедитесь, что номер модели ЖК-дисплея одинаковый. Если ваш ЖК-дисплей отличается, пожалуйста, не забудьте связаться с нами с номером модели lcd для предложения.

Необходимые аксессуары для поворота голой LCD на настольный монитор:Плата ЖК-контроллера, инвертор, LVDS кабель, клавиатура, VGA кабель/DVI кабель/HDMI кабель, адаптер питания. В том случае, если вы имеете уже был VGA кабель/кабель DVI/HDMI кабель и адаптер питания (выход 12V,4A -- это для маленький размер ЖК-дисплея от 10,1 дюймов до 19 дюймов) этот комплект-отличный выбор для вас, в противном случае в нашем магазине есть другие наборы, нажмите здесь.

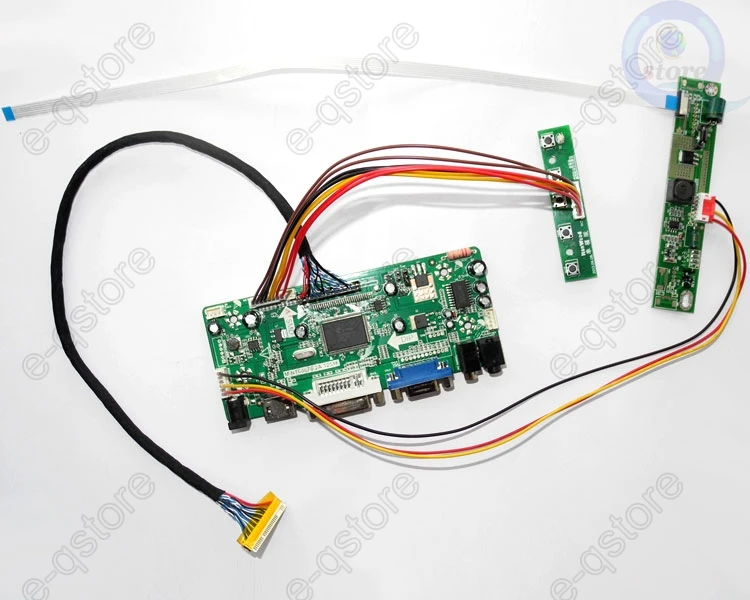

Плата ЖК-контроллера M.NT68676.2A:

M.NT68676.2AЭто плата управления монитором, которая может поддерживать светодиодный/ЖК-панели. Он может поддерживать разрешение до 2048X1152.

M.NT68676.2AМожет синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.

M.NT68676.2AМожет поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

Размер платы контроллера:139mmX58mmX17mm

Попробуйте, и вы получите отличный сюрприз!

Тогда вы собираетесь получить этот комплект?

Важные шаги для обработки вашего заказа с помощью этого набора:

Шаг 1: пожалуйста, предоставьте свой номер модели ЖК-панели, отправив нам сообщение ebay перед подачей заявки на этот товар, чтобы мы могли посоветовать правильный комплект для вашего ЖК-дисплея.(Как правило, Модель no. Можно найти на наклейке на задней части жк-панели. При необходимости разбирайте пластиковый корпус, и вы найдете наклейку). Если возможно, пожалуйста, предоставьте нам как можно больше спецификаций вашего ЖК-дисплея. Затем дождитесь нашего ответа.

Шаг 2: мы дадим вам ответ как можно скорее после тщательного выбора и тестирования комплекта нашей технической поддержкой, а затем вы можете разместить заказ и оплатить его. Мы отправим посылка через HongKong Post как можно скорее после подтверждения оплаты. (Если вы предпочитаете экспресс-доставку, пожалуйста, свяжитесь с нами, чтобы оплатить дополнительную стоимость доставки перед оплатой.)

Шаг 3: жду посылка.

Мы запишем соответствующую программу в панель ЖК-контроллера, чтобы соответствовать вашему ЖК-дисплею, поэтому этот комплект будет соответствовать одной очень определенной ЖК-панели или другим, которые имеют точно такую же спецификацию. Тем не менее, программист может помочь на различных LCD s, то есть изменить прошивку платы ЖК-контроллера самостоятельно. Имейте в виду, что различные кабели LVDS и инверторы будут необходимы для соответствия различным LCDs.

Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, иначе вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки!

3. Мы постараемся сделать все возможное, чтобы подготовить правильный комплект для вас, например, написание соответствующей программы на плате контроллера, выбор подходящего кабеля LVDS и подходящего инвертора. Но так как у нас нет ЖК-дисплея, как у вас под рукой, мы можем просто проверить контроллер с нашим собственным ЖК-дисплеем. Для вашего, вам нужно проверить его самостоятельно, чтобы проверить, работает ли он хорошо или нет. Как вы знаете, на рынке так много LCDs с большим количеством разновидностей, иногда мы не можем обещать точную совместимость. Пожалуйста, рассмотрите это перед подачей заявки! Однако мы достигли большого успеха в подготовке комплекта для наших клиентов в реальном магазине. Так почему бы не попробовать получить сюрприз!

4. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

5. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

Компьютер Raspberry PI от американского друга криалита:

Проект австралийского друга бейельки:

Успешный пример (rossg77 -- проект американского друга):

Успешный пример (radicalboy_fr -- проект французского друга):

Успешный пример (docpot2008 -- проект канадского друга):

Проект Malta Friend drac1977's:

США друг loafer_tingo проект:

Инструкция для подключения платы контроллера к ЖК-дисплею:

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и LVDS кабель к ЖК-панели.

3. Подключите плату контроллера к ПК с помощью кабеля VGA/HDMI кабеля/DVI кабеля.

4. Вход мощностью 12V,4A. (Пожалуйста, не проверяйте настройки перемычки напряжения на плате ЖК-контроллера перед подтверждением от нас, потому что неправильное изменение этого напряжения сгорит ваш ЖК-дисплей. Кстати, пожалуйста, не подключайте кабель lvds неправильно, некоторые неправильные коннекторы также могут сжечь ваш ЖК-дисплей, если вы не уверены, пожалуйста, свяжитесь с нами.)

Добро пожаловать, чтобы связаться с нами для получения более подробной информации, мы, вероятно, сможем найти решение для вас, так как мы находимся на большом электронном рынке в Шэньчжэне, Китай.

Посылка включает в себя:

Поскольку нам нужно выбрать правильный инвертор и lvds кабель, чтобы соответствовать вашему ЖК-дисплею для вас, а также поставщик может немного обновить ЖК-контроллер, поэтому они могут быть не такими, как показано на картинке. Надеемся на ваше понимание.

Добро пожаловать, чтобы настроить свой собственный комплект!

Обратите внимание: уплаты таможенных пошлин
Налоги на импорт и таможенные пошлины в вашей стране не включены в стоимость товара или стоимость доставки. Эти расходы являются обязанностью покупателя.
Если у вас возникли проблемы с таможней вашей страны по поводу вашей посылки, пожалуйста, свяжитесь с нами!
